点击浏览各干簧管厂家产品详细介绍ALEPH OKI celda MKA LUGANA PIC RZMKP SRC CP CLARE REED RELAY COP COTOHAMLIN 水银开关振动传感器/震动传感器安防报警/消防设施传感器

内置放大器型，是世界上最小的人体检测红外线传感器(截至2005年10月。依据本公司调查) 产品系列中又添加了低消耗电流型(平均46μA)。

标准检测型

微动检测型

点检测型

10m检测型

特点

1.内置放大器，世界上最小。

实现超小型，可组装入小型设备内。

2.备用两色镜头(白色、黑色)。

超小型，对应两色(白色、黑色)，可根据设备颜色的浓淡选择黑色或者白色，不会很显眼，为提高设备的设计性做出贡献。

3.输出中备有数字输出和“可调整灵敏度”的模拟输出。

4.内置放大器，便于使用。

由于内置放大器，因此可直接连接到电脑上。

●数字输出电路示意图

模拟输出电路示意图

5.即使是坐着的人，也可检测他的“轻微动作”。

利用本公司所独有的微动检测型产品，可检测会议中在座人员的轻微动作。

●微动检测以距传感器2m为标准

标准检测型检测约30cm的动作
微动检测型检测约20cm的动作

6.高度的耐干扰性。

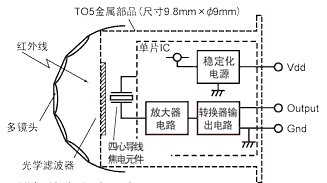

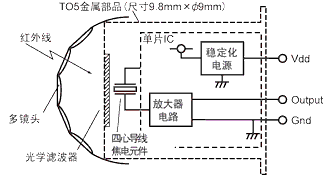

由于在T05金属部品内内置电路，因此与以往产品相比，实现了2倍以上的耐干扰性能。

●耐干扰性能的比较示例

	不受手机干扰影响的距离
以往产品	1～2m以上
MP运动传感器	1～2cm以上

7.产品系列中又添加了低消耗电流型(平均46μA)

备有将消耗电流抑制在平均46μA(是本公司以往产品的30%以下)型产品。最适用于电池驱动设备。

※	仅限于数字输出。

8.符合RoHS指令。

返回首页

用途

1.家电电器

空调、电视机、电脑、换气扇、空气清洁器等节能对策。

2.娱乐设备

大型游戏机、主题公园内的自动介绍、节能对策。

3.服务设备

自动售货机、ATM等自动介绍、自动宣传、待机中的节能对策。

4.照明设备

台灯、学习机、室内灯、走廊、楼梯灯等的自动亮起和熄灯等

动作电压	检测性能	使用温度范围	镜头颜色	产品订购编号	包装数量
动作电压	检测性能	使用温度范围	镜头颜色	产品订购编号	内箱	外箱
DC3～6V	标准检测型	−20°C〜＋60°C	黑	AMN31111	50个	1,000个
	标准检测型		白	AMN31112
	微动检测型		黑	AMN32111
	微动检测型		白	AMN32112
	点检测型		黑	AMN33111
	点检测型		白	AMN33112
	10m检测型		黑	AMN34111
	10m检测型		白	AMN34112
低消耗电流型 DC2.2～3V	标准检测型	−20°C〜＋60°C	黑	AMN41121
	标准检测型		白	AMN41122
	微动检测型		黑	AMN42121
	微动检测型		白	AMN42122
	点检测型		黑	AMN43121
	点检测型		白	AMN43122
	10m检测型		黑	AMN44121
	10m检测型		白	AMN44122

返回首页

模拟输出

动作电压	检测性能	使用温度范围	镜头颜色	产品订购编号	包装数量
动作电压	检测性能	使用温度范围	镜头颜色	产品订购编号	内箱	外箱
DC4.5～5.5V	标准检测型	−20°C〜＋60°C	黑	AMN21111	50个	1,000个
	标准检测型		白	AMN21112
	微动检测型		黑	AMN22111
	微动检测型		白	AMN22112
	点检测型		黑	AMN23111
	点检测型		白	AMN23112
	10m检测型		黑	AMN24111
	10m检测型		白	AMN24112

项目

标准检测型

微动检测型

点检测型

10m检测型

检测对象的条件

检测距离 ※1

最大5m

最大2m

最大5m

最大10m

1.与背景的温度差在（4°C）以上
2.

移动速度	检测性能设置	模拟型/ 数字低消耗电流型
标准检测型、点检测型、10m检测型	0.8～1.2m/s	0.5～1.5m/s
微动检测型	0.5m/s	0.3～1.0m/s

3.检测对象为人体(尺寸700×250mm，但是微动检测型为200× 200mm)

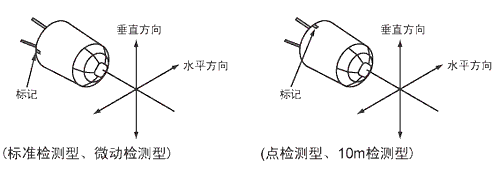

检测范围

水平方向 ※2

100°

91°

38°

110°

垂直方向 ※2

82°

91°

22°

93°

检测区域 ※3

64本

104本

24本

80本

※1	检测距离超过上述背景和检测对象的温度差以及移动速度时，有时也可进行检测，但请在所规定的检测距离内使用。详情请参照检测范围图。

※2

※3	关于检测区域请参照检测范围。

返回首页

绝对最大额定值(测定条件环境温度:25℃)（标准检测型、微动检测型、点检测型、10m检测型通用)

项目	絶対最大定格
电源电压	−0.3～7V DC
使用环境温度	−20°C～＋60°C（应无结冰、凝露）
保存温度	−20°C～＋70°C

返回首页

电气特性(测定条件环境温度：25℃ 动作电压：5V)(标准检测型、微动检测型、点检测型、10m检测型通用)

1.数字输出

项目			符号	电气特征（　）内为低消耗电流型	测定条件
动作电压		最小	Vdd	3.0V DC（2.2V DC）
		平均		—
		最大		6.0V DC（3.0V DC）
消耗电流（待机时） ※		平均	Iw	170μA（46μA）	Iout＝0
消耗电流（待机时） ※		最大	Iw	300μA（60μA）	Iout＝0
输出　（检测时）	電流	最大	Iout	100μA	Vout≧Vdd-0.5
	電圧	最小	Vout	Vdd-0.5	非检测时为开路状态。
	電圧	最大	Vout	—	非检测时为开路状态。
接通电源时电路稳定时间		平均	Twu	7s
接通电源时电路稳定时间		最大	Twu	30s

※	检测时的消耗电流是在待机时的消耗电流上加上输出电流的值。

2.模拟输出

项目		符号	电气特征	测定条件
动作电压	最小	Vdd	4.5V DC
动作电压	最大	Vdd	5.5V DC
消耗电流	平均	Iw	0.17mA	Iout＝0
消耗电流	最大	Iw	0.3mA	Iout＝0
输出电流	最大	Iout	50μA
输出电压	最小	Vout	0V
	平均		2.5V
	最大		Vdd
输出偏置平均电压	最小	Voff	2.3V	非检测状态下的通常输出电压
	平均		2.5V
	最大		2.7V
通常干扰	平均	Vn	155mVp-p
通常干扰	最大	Vn	300mVp-p
接通电源时电路稳定时间	最大	Twu	45s

※	将检测性能设置为与数字输出型相同的情况下，请将输出电压设置为偏置电压(2.5V)±0.45V，即(2.95V)以上和(2.05V)以下。

返回首页

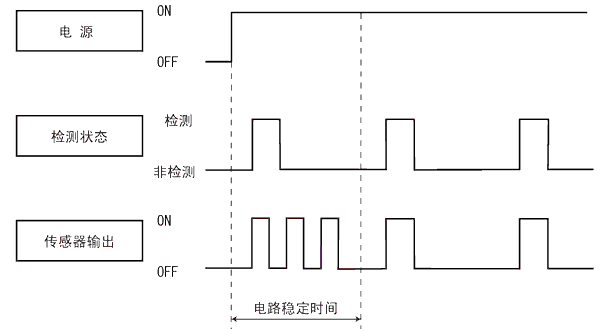

时间图

1.数字输出

※	电路稳定时间：Max.30s 接通电源后，电路稳定时间与传感器的检测状态、非检测状态无关。不代表传感器输出的ON/OFF状态。

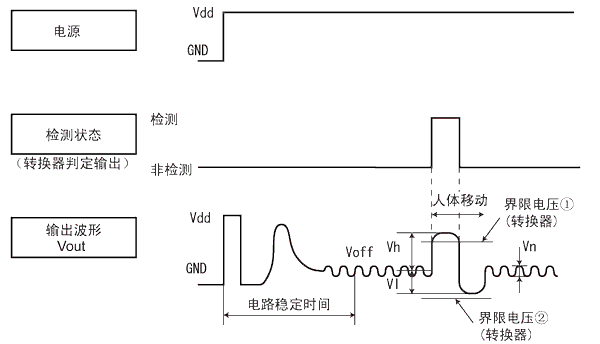

2.模拟输出

※	电路稳定时间：Max.45s 接通电源后，电路稳定时间与传感器的检测状态、非检测状态无关。不代表传感器输出的ON/OFF状态
