我们提供各种免维护的超声波与涡街多变量流量计和科氏力质量流量计，可以精准可靠地测量各种接管口径和流量。我们的固定安装流量计测量精准，用途广泛，是各种强大功能的完美结合，完全满足您的需求。我们的便携式流量计在测试、服务和故障排除方面表现出极高的灵活性和易用性。我们的产品系列包括固定安装流量计和便携式超声波流量计。

超声波液体

TransPort PT878

TransPort PT878便携式液体流量计集多种强大功能于一体，轻巧紧凑。
DigitalFlow XMT868i
XMT868i液体流量变送器结集成最先进的流动测量和低成本的变送器套件。
DigitalFlow DF868
该液体超声波液体流量计是一种固定安装的仪表，以我们备受赞誉的TransPort PT868为基础。
PanaFlow

湿式超声波流量计系统可安装于单路径和双路径感测器和本地或远程电气设备，用于测量液体、气体或蒸汽。

AquaTrans AT868

该超声波流量计集成低成本的变送器套件，具有最先进的流量测量能力，且外壳坚固。
BWT系统
捆绑波导感测器（BWT）系统是大型管道中测量液化天然气（LNG）流量的关键。

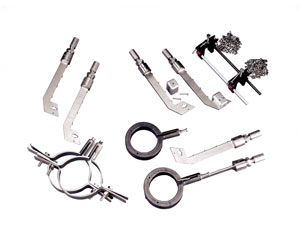

OKS - 夹式缓冲
传感器

该传感器系统克服传统极高温或极低温下夹紧方法的困难。

TransPort PT878 - 便携式液体流量计

TransPort PT878 - Portable Liquid Flowmeter

TransPort PT878流量计集多种强大功能于一体，轻巧紧凑。其内置式数据记录仪可以存储100,000多个数据点和多达32套定位参数。您可以添加可选的内置超声波测厚仪。温度感测器可用于测量能源流量。可充电电池可连续远程工作6到8小时。该装置配有内置红外端口，可以将数据记录、场地和其他文件传输到您的个人电脑。坚固、密封的外壳具有IP67可潜水能力，意外落入水中时，可以保护PT878。

PT878是最强大的便携式液体流量计之一。它从外部塑料、金属或混凝土衬里管电非侵入式测量流量，所以不造成压力下降、泄漏或污染。专利的相关算法处理渡越时间信号的方式与其他流量计不同，允许PT878在超纯净到未经处理的污水和泥浆等浑浊液体中测量流量。

PT878流量计只使用英文或以英语为第二语言。使用语言：荷兰语、卡斯蒂利亚语、法语、德语、意大利语、日语、葡萄牙语、俄罗斯、南美西班牙语和瑞典语。

特点
应用
规格
下载

特点

非侵入夹式或湿式感测器
流量范围为0.1到40英尺/秒（0.03到12.2米/秒）
速度、体积、能源和累加流量
内置10万点测量数据记录器
内置超声波管道测厚仪（可选）
能源流量测量热电阻（可选）

应用

TransPort PT878GC夹式气体流量计是完整的超声波流量计量系统，用于测量大部分气体，如：

天然气
压缩空气
燃料气体
侵蚀性气体
腐蚀性气体
有毒气体
高纯度气体
空分气体

下载

说明	English	Português
PT878 Flowmeter User`s Manual
PT878 Quick Start Guide
PT878 Setup Card
TransPort®PT878 Datasheet

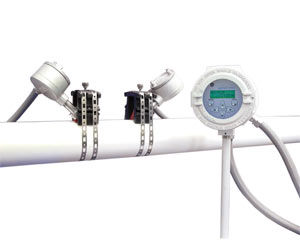

DigitalFlow XMT868i - 超声波液体变送器

DigitalFlow XMT868i - Liquid Ultrasonic Transmitter

XMT868i液体流量变送器结合先进的流量测量技术和低成本变送器套件，测量仅为8.2×6.6英寸（20.1×16.8厘米），重量只有10磅（4.5千克），可正确安装在过程测量点上。全数字XMT868i没有移动部件，可以长期的无漂移工作。板载微处理器提供独家数字信号编码和相关检测程序，自动调整以改变流体性质，动态配置操作软件以简化编程，并内置能源流量测量功能。

特点
应用
规格
下载

特点

低范围：-40到40英尺/秒（-12.2到12.2米/秒）
管径为½到200英寸（1.27厘米到5.1米）
单通道和双通道模式
能源流量测量热电阻（可选）
数据记录功能（可选）
防风雨/防爆外壳

应用

液体烃类
液化天然气（LNG）
原油
润滑油
柴油和燃油
溶剂
水和废水
热/冷水
化学品
饮料
其他液体

规格

操作和性能

流体类型	声学导电流体，包括最纯净的液体，以及多种夹带颗粒物和气泡的液体。最大空隙率取决于感测器、审讯载波频率、路径长度和管道配置。
管道尺寸	夹式感测器：0.5到300英寸（12.7毫米到7.6米），以及更大尺寸湿式感测器：1英寸到200英寸（25.4毫米到5米），以及更大尺寸
管壁厚度	可达3英寸（76.2毫米）
管道材料	全金属和主要塑料。有关混凝土、复合材料，以及强腐蚀性管道或衬里管，请咨询GE。
流量精度（流速）	读数的±0.5％（在校准过程中实现）
典型的夹式传感器的流量精度（流速）	管道内径>6英寸（150毫米）：读数的±1％到2％管道内径<6英寸（150毫米）：读数的±2％到5％
典型的湿式传感器的流量精度（流速）	读数的±1%
精度取决于管道尺寸、安装，以及是单路径测量还是双路径测量。
重复性	读数的±0.1％到0.3％
范围（双向）	–40到40英尺/秒（-12.2到12.2米/秒）
范围度（整体）	400:1
规格假定为全展流（10直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数	体积流量，累加流量和流速
电气设备
流量测量	受专利保护的互相关时差™模式
外壳	标准：环氧涂层铝，防风雨类型4X/IP66， I级，1分区，B、C、D组；II级，E、 F、G组；III级，防火 II 2 GD EEx d IIC T5/T6 可选：不锈钢
尺寸	标准：重量为10磅（4.5千克），尺寸（高X深）8.2x6.6英寸（208毫米×168毫米）
通道	标准：1个通道可选：两个通道（两个管道或平均两个路径）
显示屏	可选：2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘	内置的红外线，6键键盘，全功能工作
电源	标准：90-260 VAC 可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	-4°F 到 140°F (-20°C 到 +60°C)
存储温度	–67°F 到 167°F (–55°C 到 75°C)
标准输入/输出	两个0/4到20毫安隔离输出，600S最大负荷
可选的输入/输出	可选的输入/输出所有模拟和数字I/O在特定组合中可选。有关选项卡，请咨询GE。　 2个额外的0/4到20毫安隔离输出，1000？最大负荷 2个4到20毫安隔离输入，24VDC回路供电 2个或4个隔离输入，三线热电阻（温度）输入，-148°F到662°F（-100°C到350°C），100S铂 2个或4个脉冲或频率输出，光隔离，最大3A，最高100VDC，最大1瓦，从DC到最大10千赫报警继电器
数字接口	标准：RS232 可选：RS485（多级接口）可选：HART®协议可选：Modbus®协议可选：现场总线技术® 可选：OPC服务器可选：以太网
数据记录	标准：无可选：内存容量（线性和/或循环型），记录多达15万个流量数据点
符合欧洲标准	对于DN<25, 系统符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染），感测器符合PED 97/23/EC要求
夹式超声波流量感测器
温度范围	C-RS感测器：-40° 到 300°F (-40° 到 150°C)C-PT高温：-20° 到 410°F (-29° 到 210°C) OKS特殊应用：-310°F 到 572°F (–190°C 到 300°C)
安装方式	不锈钢链或不锈钢带，焊接夹具或磁性夹具
地区分类	标准：通用 • 可选：防风雨型4/IP65 可选：I级，1分区，B、C、D组；II级，E、 F、G组；III级可选：防火 II 2 G EEx md IIC T6–T3 可选：潜水型
湿式超声波流量感测器
温度范围	标准：–40°F 到 212°F (–40°C 到 100°C) 可选（整体范围）：–310°F 到 1112°F (–190°C 到 600°C)
压强范围	标准：0 到 3000 psig (1 到 207 bar) 可选：应要求提供更高压强
材料	标准：不锈钢可选(Pan-Adapta®插头):钛，镍基合金®合金，蒙乃尔®合金，双工，CPVC，PVDF等
Pan-Adapta插头允许安装和拆除湿式感测器，而不中断过程或排空管道。
温度范围	标准：–40°F 到 212°F (–40°C 到 100°C) 可选（整体范围）：–310°F 到 1112°F (-190°C 到 600°C)
压强范围	标准：0 psi表压到3000psi表压 (1 bar到207 bar) 可选：应要求提供更高压强
材料	标准：不锈钢可选(Pan-Adapta®插头):钛，镍基合金®合金，蒙乃尔®合金，双工，CPVC，PVDF等
Pan-Adapta插头允许安装和拆除湿式感测器，而不中断过程或排空管道。
过程连接	标准：1英寸或3/8英寸NPTM 可选：RF法兰、承插焊接、熔断接合及其他
安装方式	兰流通池、热水龙头或冷水龙头
地区分类	标准：通用可选：防风雨型4/IP65 可选：I级，1分区，B、C、D组；II级，E、 F、G组；III级可选：防火 II 2 G EEx d IIC T6 可选：潜水型
感测器电缆	标准：一对同轴电缆，RG62 AU型，或参见感测器类型说明可选：最大长度为1000英尺（330米）
高温和高压超声波流量感测器	捆绑波导科技（BWT）™系统感测器和固定器(参见BWT™系统说明)
能源测量	计算能源流速和累加能源。要求可选的热电阻或模拟I/O板。
温度感测器	回路供电，三线，铂热电阻；夹式和湿式（热井）可用
精度	±0.15°C，湿式热j电阻(配套)
范围	-4°F 到 500°F (-20C° 到 260°C)

能源测量精度是相关流量和温度测量精度的组合。校准系统的典型值为读数的1％到2％。并非所有参数的极限都能同时实现

其他选项

PanaView™个人电脑接口软件；DigitalFlow XMT868i通过串行接口和Windows®操作系统与个人电脑连接。有关地址、记录和个人电脑的其他操作，请咨询使用手册。

下载

说明	English
Foundation Fieldbus Configuration for XMT868/XMT868i meters
XMT868i Datasheet
XMT868i Guide
XMT868i Programming Manual
XMT868i Service Manual
XMT868i Startup Guide

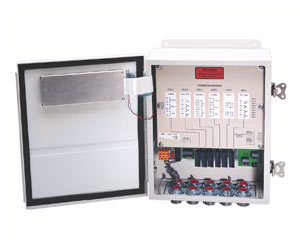

DigitalFlow DF868 - 液体超声波流量计

DigitalFlow DF868 - Liquid Ultrasonic Flowmeter

GE的DF868超声波液体流量计是一种固定安装的仪表，以我们备受赞誉的TransPort PT868为基础。DF868有两种内置测量模式。DF868流量计利用夹式流量感测器，通过金属、塑料、甚到混凝土衬里管测量流速，无需穿透管壁。

GE的渡越时间模式集成先进的信号编码和相关检测方法。从超净液体到浑浊液体，它可以对各种液体进行无漂移测量。此模式可处理80％多相液体（包括带气泡的液体、液滴和固体杂质），之前传统的渡越时间仪表必须有多普勒型仪表才能测量。TransFlection革新模式采用GE独有的Panametrics的先进技术，扩展DF868流量计的测量功能，具备之前仅多普勒仪表能够处理的应用，如污水、污泥、泥浆和其他极端稀薄的多相流体。可选的双通道/双路径模式可以配置用于各种应用，包括在两个不同管道中测量流量，在同一管道的两个不同位置检测泄漏情况，以及在同一位置以最大精度进行双通道测量。

特点
应用
规格
下载

特点

管道从0.5到200英寸（1.27厘米到5.1米）
单通道和双通道模式
内置式43,000点数据记录器
两个独立的可编程液晶图形显示器
当液体条件变化时，跟踪窗口自动调整为最佳精度
TransFlection^®模式用于难以测量的多相流体

应用

DF868液体流量计是完整的超声波流量计量系统，用于测量：

水和废水
热/冷水
水/乙二醇溶液
精制烃
石油产品
原油
润滑油
柴油和燃油
溶剂
化学品
其他液体

规格

操作和性能

流体类型	声学导电流体，包括最纯净的液体，以及多种夹带颗粒物和气泡的液体。（最大空隙率取决于感测器、审讯载波频率、路径长度和管道配置。）
管道尺寸	使用夹式感测器0.5到300英寸（12.7毫米到7.6米），以及更大尺寸使用湿式感测器：1到200英寸（25.4毫米到5米），以及更大尺寸
管壁厚度	可达3英寸（76.2毫米）
管道材料	全金属和主要塑料。有关混凝土、复合材料，以及强腐蚀性管道或衬里管，请咨询GE。
流量精度（流速）	读数的±0.5％（在校准过程中实现）
典型的夹式传感器的流量精度（流速）	管道内径>6英寸（150毫米）：读数的±1%到2% 管道内径小于6英寸（150毫米）：读数的±2％到5％
典型的湿式传感器的流量精度（流速）	读数的±1% 精度取决于管道尺寸、管道安装，以及是单路径测量还是双路径测量。
重复性	读数的±0.1％到0.3％
范围（双向）	-40到40英尺/秒（-12.2到12.2米/秒）
范围度（整体）	400:1 规格假定为全展流（5直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数	体积流量、累加流量和流速

电气设备

流量测量	专利的相关渡越时间模式
外壳	标准：环氧涂层铝，防水类型4，IP66，I级，2分区，A、B、C、D组可选：不锈钢、玻璃钢、防爆、防火
尺寸（标准）：	重量11磅（5千克），尺寸（高x宽x深）14.24英寸x11.4英寸x5.1英寸（362毫米×290毫米×130毫米）
通道	标准：单通道可选：两个通道（两个管道或平均两个路径）
显示屏	两个独立的可配置软件64×128像素背光LCD图形显示
键盘	39键触控式反馈薄膜键盘
电源	标准：100到130 VAC，50/60赫兹或200到265VAC，50/60赫兹可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	-4°F 到 131°F (-20°C 到 55°C)
存储温度	-67°F 到 167°F (-55°C 到 75°C)
标准输入/输出	两个0/4到20毫安隔离输出，550瓦最大负荷

下载

说明	English	Français
DF868 1-CH Programming Manual
DF868 100-120VAC Wiring Diagram Drawing
DF868 12-28VDC Wiring Diagram Drawing
DF868 2-CH Programming Manual
DF868 220-240VAC Wiring Diagram Drawing
DF868 Datasheet
DF868 Service Manual
DF868 Standard NEMA 4X Package
DF868 Startup Guide
MODBUS Communications for the DF868
Ultrasonic Transducer Installation Guide for Liquids
User`s Guide

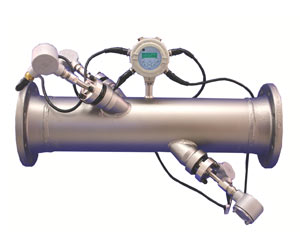

PanaFlow仪表系统 - 整体超声波流量计

GE和PanaFlow^TM仪表系统湿式超声波流量计，用于测量液体、气体或蒸汽。它使用标准的计量器，设计安装于单路径或双路径超声波感测器，以及本地或或远程电气设备。PanaFlow仪表系统设计用于天然气、燃料气、烃类液体或气体、溶剂、弱酸、水和饱和蒸汽或过热蒸汽。

PanaFlow仪表系统具有超声波流量测量的优势，包括无压降，无移动部件更换和极低维护。在完整的流量计系统中，这些优势体现在化工、石油、气体，以及其他工业中粗糙过程环境的固定安装。

特点
应用
规格
下载

特点

高性能，低成本
完整的“插件和播放”系统
可选的集成防爆/防火电气设备，预连接至感测器
双向
无压降
适用于广泛的温度和压力范围
2到24英寸的管道尺寸
安装简便
液体、气体或蒸汽

应用

PanaFlow仪表是完整的超声波流量计系统，用于液体或气体应用。它可用于如下应用：

液化天然气（LNG）
天然气
燃料气体
液体烃类
烃类气体
特殊气体
水
饱和蒸汽
过热蒸汽
溶剂
弱酸

规格

操作和性能

流体类型	液体：声学导电流体，包括最纯净的液体，以及多种夹带颗粒物和气泡的液体。气体：所有声学导电气体 • 饱和蒸汽和过热蒸汽
管道尺寸	2英寸到24英寸（50毫米到600毫米）
管道材料	• 不锈钢（316 SS） • 碳钢

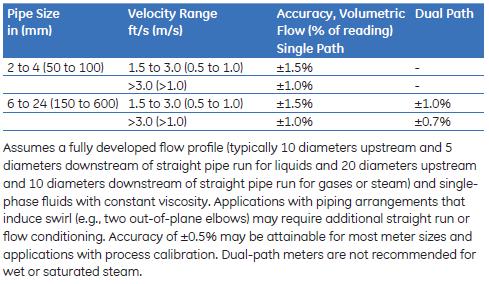

湿式感测器的流量精度（流速）

重复性	• 液体：读数的±0.1到0.3% • 气体：读数的±0.2％到0.5％
范围（双向）	参见安装要求表
范围度（整体）	• 液体：400:1 • 气体： 150:1
测量参数	依所用的仪表电气设备而定。请参见个别的流量电气产品数据表。
湿式超声波流量感测器
温度范围	• 液体，正常温度：–310°F 到 600°F (–190°C 到 315°C) • 液体，较高温度：–310°F 到 1,112°F (–190°C 到 600°C) • 气体，正常温度：–60°F 到 300°F (–50°C 到 150°C) • 气体，较高温度：–60°F 到 500°F (–50°C 到 260°C) • 气体，扩展温度：–310°F 到 842°F (–190°C 到 450°C)
压力范围	• 液体：在气温或3480 psi (240 bar)下允许的最大法兰工作压强• 气体：0 到 2700 psig (1 到 187 bar) • 气体，扩展温度：过程要求的最低压强通常为100 psi (6.9 bar)，依流体密度而定
感测器材料	• 标准，液体和扩展温度气体：316L不锈钢 • 标准，气体：钛 • 可选：其他材料依据要求提供
仪表主体材料	• 316不锈钢 • 碳钢
地区分类	• 防爆I级，1分区，C组；&D; 防火II级，2 G EEx d IIC
感测器电缆	• 集成电缆：封装的矿物绝缘电缆或带ATEX认证的电缆衬垫的包铁电缆（在欧洲使用） • 非集成：请参见个别的流量电气产品数据表。

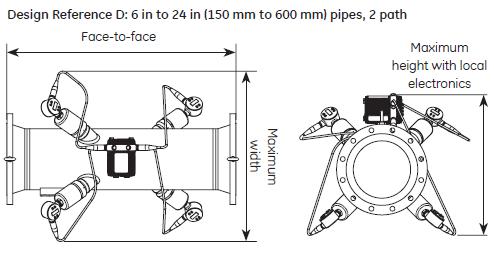

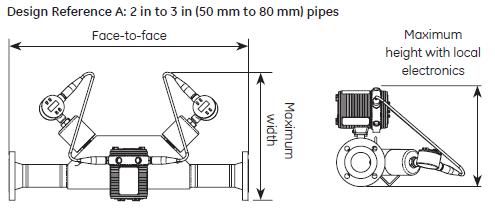

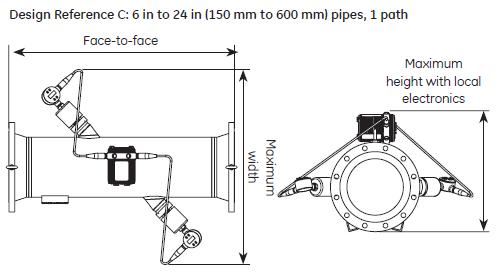

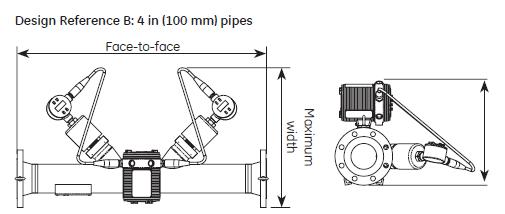

管道尺寸设计参考

下载

说明	English	Italiano	Português	Russsian
PanaFlow Meter System
PanaFlow Meter System Operating Manual
Sistema de medição PanaFlow™ Medidor de vazão ultrassônico da Panametrics

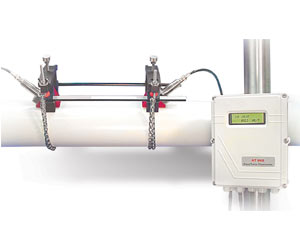

AquaTrans AT868 - 超声波液体流量变送器

AquaTrans AT868 - Liquid Flow Ultrasonic Transmitter

GE AquaTrans AT868超声波流量计集成低成本的变送器套件，具有最先进的流量测量能力，且外壳坚固，可以安装在过程测量点上。它是专门用于水、废水和污水等市政应用。使用AT868变送器的内部键盘，或者通过将AT868连接到一台笔记本电脑并使用GE的Panametrics仪器接口软件，很容易实现安装和应用。

夹式感测器的读数通常精确到误差只在1%到2%内，如果使用湿式感测器，将精确到误差只在1%以内。流量测量范围为0.1到40英尺/秒（0.03到12.2米/秒），调节比为400：1。测量无阻碍，无压降，无污染。

特点
应用
规格
下载

特点

非侵入夹式或湿式感测器
流量范围为0.1到40英尺/秒（0.03到12.2米/秒）
速度、体积和累加流量
一个模拟输出和一个频率/脉冲累加器标准输出
现场编程的内部键盘
低成本套件

应用

AquaTrans AT868液体流量变送器是完整的超声波流量计量系统，用于测量：

饮用水
废水
污水
排放水
净化水
冷却和加热水
其他液体

规格

操作和性能

流体类型	声学导电流体，包括最纯净的液体，以及多种夹带颗粒物和气泡的液体。最大空隙率取决于感测器、审讯载波频率、路径长度和管道配置。
管道尺寸	夹式感测器：0.5到300英寸（12.7毫米到7.6米），以及更大尺寸湿式感测器：1英寸到200英寸（25.4毫米到5米），以及更大尺寸
管壁厚度	可达3英寸（76.2毫米）
管道材料	全金属和主要塑料。有关混凝土、复合材料，以及强腐蚀性管道或衬里管，请咨询GE。
流量精度（流速）	读数的0.5％（在校准过程中实现）
典型的夹式传感器的流量精度（流速）	管道内径>6英寸（150毫米）：读数的±1％到2％管道内径<6英寸（150毫米）：读数的±2％到5％
典型的湿式传感器的流量精度（流速）	读数的±1%；精度取决于管道尺寸、管道安装，以及是单路径测量还是双路径测量。
重复性	±0.1％到0.3％读数
范围（双向）	–40到40英尺/秒（-12.2到12.2米/秒）
范围度（整体）	400:1
规格假定为全展流（5直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
测量参数	体积流量、累加流量和流速
电气设备
流量测量	专利的相关渡越时间模式
外壳	环氧涂层铝防水型4X/IP66
尺寸	标准：重量为2磅（0.9千克），
尺寸（高x宽x深）	7.25英寸x5.9英寸x3.5英寸（184毫米×150毫米×89毫米）
通道	标准：1个通道可选：两个通道（两个管道或平均两个路径）
显示屏	2行×16字符，背光液晶显示屏，可配置为每序列至多显示4个测量参数
键盘	6个按键的内部键盘
电源	标准：85到265VAC，50/60赫兹可选：12 到 28 VDC, ±5%
功耗	最大20瓦
工作温度	14°F 到 131°F (–10°C 到 55°C)
存储温度	-40.00°C 到 158°F (-40°C 到 70°C)
标准输入/输出	每通道一个0/4到20毫安隔离输出，600？最大负荷每通道一个频率/脉冲率/累加器输出，光隔离，最大3A，最高100VDC，最大1瓦，从0.1到10千赫
数字接口	标准：RS232 可选：RS485（多级接口）
符合欧洲标准	对于DN<25, 系统符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染），感测器符合PED 97/23/EC要求
夹式超声波流量感测器
温度范围	标准：-40.00°C 到 148.89°C (-40°C 到 150°C) 可选：-40.00°C 到 98.89°C (-40°C 到 230°C)
安装方式	不锈钢链或不锈钢带，焊接夹具或磁性夹具
地区分类	标准：通用可选：防风雨型4/IP65 可选：潜水型IP67/68
湿式超声波流量感测器
温度范围	–40°F 到 212°F (–40°C 到 100°C)
压力范围	0 到 3000 psig (1 到 207 bar)
材料	标准：不锈钢可选(Pan-Adapta®插头):钛，镍基合金®合金，蒙乃尔®合金，双工，CPVC，PVDF等Pan-Adapta插头允许安装和拆除湿式感测器，无须中断过程或排空管道。
过程连接	标准：1英寸或3/8英寸NPTM 可选：RF法兰、承插焊接、熔断接合及其他
安装方式	兰流通池、热水龙头或冷水龙头
地区分类	标准：通用可选：防风雨型4/IP65；潜水型
感测器电缆	• 标准：一对同轴电缆，RG62 AU型，或参见感测器类型说明• 可选：最大长度为1000英尺（330米）
其他选项	PanaView™个人电脑接口软件；AquaTransAT868通过串行接口和Windows®操作系统与个人电脑连接。有关地址、记录和个人电脑的其他操作，请咨询使用手册。

下载

说明	English
AT868 (with Keypad 1-CH or 2-CH) User`s Manual
AT868 (without Keypad 1-CH only) User`s Manual
AT868 Datasheet
AT868 Wall Mount Outline & Installation Drawing
AT868 Wiring Diagram

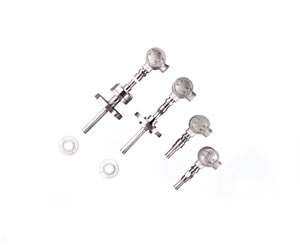

BWT – 波导技术系统

BWT - Bundle Waveguide Technology System

用于低温液化天然气和其他极低或极高温超声波流量计应用

波导传感器（BWT）系统是超声波流量测量技术的革新，是大型管道中测量液化天然气（LNG）流量的关键。稳健的BWT系统有效地应用于低温液化天然气应用，包括液化气运输发车，以及将油从船上卸到存储罐中。BWT系统不仅用于这些低温应用，还是高温、低密度、高温和高粘度等极端条件下液体测量的领先技术。BWT传感器虽然是粘湿安装，但是它无阻碍，不产生压降或系统闪烁。BWT系统与GE传感的大多数Panametrics液体或气体超声波流量计兼容。由于没有移动部件，因此安装几乎是永久性的。

BWT传感器有单一缓冲设计，或用于更高温度的双缓冲设计。缓冲器是圆柱型元件的捆绑集合，为超声波信号从感测器端到其沾湿尖端提供路径。这种设计有两大优势。首先，使换能器的压电元件远离过程，使元件接近环境温度，从而避免温度损坏的可能性.其次，捆绑元件允许超声波的无衰减地传输进入液体。

特点
应用
规格
下载

特点

非侵入湿式感测器
适用于液体或气体
管道尺寸从6英寸到42英寸（150毫米到1050毫米）
单缓冲设计从-328°F（-200℃）到572°F（300°C）
双缓冲设计达1112°F（600°C）
316L标准材料和其他可选材料
压力至240 barg
经CENELEC EEx d IIC T6认证

应用

捆绑波导技术（BWT）系统是湿式液体和气体超声波感测器的机械组件，用于高温和高压流量测量：

液体烃类
剩余流量
天然气
蒸汽
液化天然气（LNG）

规格

变送器

名称	BWT1
材料	316L不锈钢
安装	1个1/4直UN螺纹
连接器	标准：BNC 可选：潜水型
温度	–58°F 到 212°F (–50°C 到 100°C)
频率	气体和蒸汽为200千赫液体为500千赫或1兆赫，依据应用而定
法兰缓冲器组件
应用	液体、气体和蒸汽
安装方式	活套法兰、RF、1.5英寸、150#、300#、600#、900#、1500#的2500# ANSI
材料	标准：316L不锈钢可选：钛（仅FTPA/FIPA短缓冲器），符合EN10243.1.B和/或NACE的要求
压强	在气温或3480 psi (240 bar)下允许的最大法兰工作压强
FTPA/FIPA短缓冲器	流体温度：–310°F 到 600°F (–190°C 到 315°C) 最低压强（气体应用）：通常为100 psi (6.9 bar)，依据流体密度而定
FTPA/FIPA扩展缓冲器	流体温度：-液体：–310°F 到 1,112°F (–190°C 到 600°C) –气体和蒸汽：–310°F 到 450.00°C (–190°C 到 450°C) 最低压强（气体应用）：通常为100 psi (6.9 bar)，依据流体密度而定
低密度、低压力气体使用FIPA缓冲器组件。液体应用无需最低压力。个别应用规格，请咨询GE。
螺纹缓冲器组件
应用	液体
安装	1 in NPT
材料	标准：316L不锈钢可选：钛
FSPA短缓冲器	流体温度：–40°F 到 212°F (–40°C 到 100°C)
FSPA扩展缓冲器	流体温度：–40°F 到 315.56°C (–40°C 到 315°C)
承插焊接缓冲器组件
地区分类	防爆:I级，1分区，C、D组防火：II 2 G EEx d IIC T6 KEMA 01ATEX2045
符合欧洲标准	对于DN<25, 符合电磁兼容性指令89/336/EEC, 73/23/EEC LVD（II类安装，2度污染）及PED 97/23/EC
管道尺寸	2英寸到30英寸（50毫米到760毫米），应要求提供更大尺寸
速度范围	气体应用：0.1 到 150英尺/秒（0.03 到 46米/秒）液体应用：0.1到40英尺/秒（0.03到12米/秒）；气体的最大流量规格为变量，变化程度依据气体声速、超声波路径长度和气体密度（压强和分子量）而定。
应用	液体
安装	1 in承插焊接
材料	标准：316L不锈钢
FWPA短缓冲器	流体温度：–40°F 到 212°F (–40°C 到 100°C)

下载

说明	中文	English	Français	Deutsch	Italiano	Português	Español
BWT System Options & Specifications
BWT System Options & Specifications (88KB PDF)
BWT Ultrasonic Flow Transducer Operating Manual
BWT™ Sistema Bundle Waveguide Technology™ da Panametrics
BWT™ Sistema Bundle Waveguide Technology™ Panametrics
BWT™ Système Panametrics Bundle Waveguide Technology™

OKS - 夹式缓冲传感器系统

该OKS夹式缓冲传感器克服传统极高温或极低温下夹紧方法的困难。传统的感测器内压电元件引起的极端温度会破坏声学特性。基于广泛的研究，我们研究出在长的缓冲杆端隔离感测器压电元件的方法。缓冲杆保持传感器的环境温度，从而消除任何温度损害的可能性。

OKS缓冲区是一个坚固的波导，类似冰上曲棍球棒。它非常有效地将超声波传入附着的管壁。由于感测器夹在现有的管道上，因此安装比较简单，没有必要关闭该过程。典型的应用是过热的水、低温液化天然气和热液体烃。

特点
应用
规格
下载

特点

非侵入夹式传感器
仅用于液体
用于高温（高达680°F/360°C）或低温（低至-328°F/-200°C）应用
十分适用于过热的水或低温液体

应用

OKS缓冲系统安装夹式超声波流量计，用于极端温度的应用，如：

高温液体烃
过热的水
低温液体

规格

操作和性能

管道尺寸	2英寸到24英寸（51到600毫米）NB，以及更大尺寸
管壁厚度	可达3英寸（80毫米）
管道材料	碳钢和不锈钢。其他材料请咨询GE。
流量精度（流速）	±2％到5％的典型读数
精度取决于管道尺寸，以及是单路径测量还是双路径测量。±0.5％的读数精度可以凭借过程校准实现。规格假定为全展流（5直径阀前直导向管和5直径阀后直导向管），流速大于1英尺/秒（0.3米/秒）。
温度范围	–328°F 到 680°F (–200°C 到 360°C)
材料	标准：镀镍钢可选：不锈钢
安装方式	2英寸（51毫米）分体式领型和更大的管道与UC-F通用夹相配的适配器
固定方式	直接焊接到管道上
地区分类	标准：通用可选：防风雨类型4X/IP66

下载

说明	English
C-ET Installation Guide
C-ET Transducer System Datasheet

传感器与测量

首页	公司简介	产品展台	开发生产	资料下载	技术支持	解决方案	展会消息
代理经销	集成电路	高频微波	消费电子	工控网络	安防报警	光纤光电	汽车电子
合作交流	留言本	友情连接	热卖产品	销售网络	招聘加盟	新品介绍	联系我们

液体超声波

TransPort PT878 - 便携式液体流量计

电气设备

夹式超声波流量感测器

感测器电缆

测厚计选项

其他选项

操作和性能

流体类型

DigitalFlow XMT868i - 超声波液体变送器

操作和性能

电气设备

夹式超声波流量感测器

湿式超声波流量感测器

其他选项

DigitalFlow DF868 - 液体超声波流量计

操作和性能

电气设备

PanaFlow仪表系统 - 整体超声波流量计

操作和性能

湿式感测器的流量精度（流速）

湿式超声波流量感测器

管道尺寸设计参考

AquaTrans AT868 - 超声波液体流量变送器

操作和性能

电气设备

夹式超声波流量感测器

湿式超声波流量感测器

BWT – 波导技术系统

变送器

法兰缓冲器组件

螺纹缓冲器组件

承插焊接缓冲器组件

OKS - 夹式缓冲传感器系统

操作和性能
