特点

• 带内置流量计算机的多变量涡街流量计使用单一仪表测量体积流量、温度、压力、密度、能源和质量流量
• 测量大多数气体、液体和蒸汽，无需重新校正
• 先进的隔振设计和数字信号处理
• 该准确和可靠的仪表具有成本效益，用于体积和质量流量测量，
• 通过同时精确测量温度和质量流量进行能源管理
• 采用HART®和Modbus®通讯协议进行远程监测和DCS集成
• 通过减少的安装成本、布线管段和使用无移动部件的MV仪表的服务支持，可节省大量成本

应用

• 最适合高温、高流速的蒸汽
• 发电？燃料和蒸汽应用
• 工业？暖通空调，区域能源管理
• 商业？大楼、校园及设施能源管理
• 石油和气体？天然气分配
• 石化？质量平衡，反应过程加热

规格

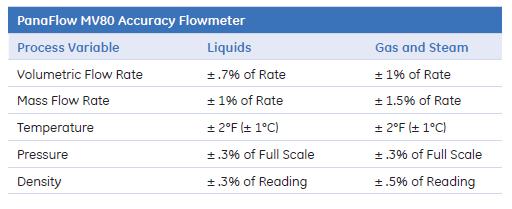

精度	气体和蒸汽的质量流速精度基于压力范围的50-100％
重复性	质量流速：流速的±0.2% 体积流速：流速的±0.1% 温度：±0.2°F (± 0.1°C) 压力：全量程的±0.05% 密度：读数的±0.1%
响应时间	从1到100秒可调
操作性能
电源要求	型号MV80-V：12-36VDC回路供电 型号MV80-VTP，DC选项：112-36VDC，100毫安最大 型号MV80-VTP，AC选项：85-240VAC，50/60赫兹，1瓦
显示屏	2行×16字符的液晶字母数字显示器，全部现场配置的6个按钮 可以通过磁棒操作按钮，无需拆除外壳盖 显示器可以90度间隔安装，以达到更佳视觉效果
输出信号	模拟：4到20毫安，体积仪表的供电回路 报警：固态继电器，40VDC 累加脉冲：50毫秒，40VDC 体积：一个模拟，一个累加脉冲，HART 多变量：至多三个模拟信号，三个报警，一个累加器脉冲，HART 多变量选项：MODBUS过程监测
物理性质
湿式部件材质	316L不锈钢，以及： 　 基于聚四氟乙烯的螺纹密封剂，带有压力感测器 带填料压盖的标准温度型号的聚四氟乙烯包装 带填料压盖的高温型号的石墨型包装
证书	防爆，I级，1分区，B、C、D组；防尘防火，II级，III级，1分区，E、 F、G组 4x型和IP66 T6温度等级，-40°C 到 +70°C KEMA ATEX/IEC Ex 认证 II 2G Ex d IIB + H2 T6 II 2 D Ex tD A21 IP66 T85°C
选型注意事项

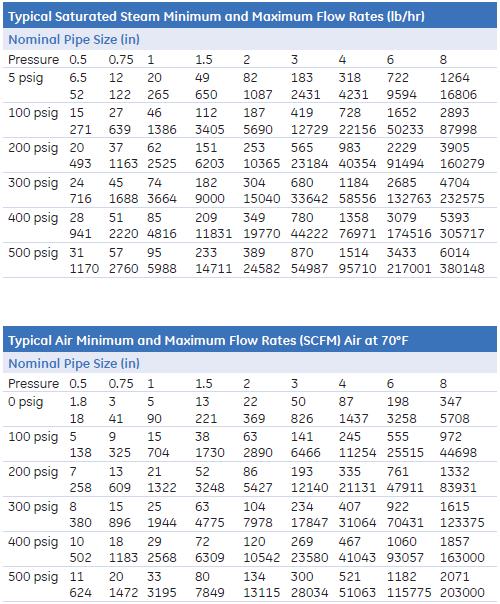

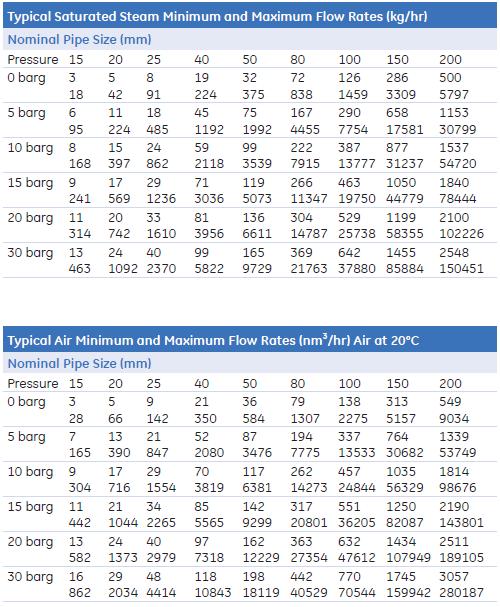

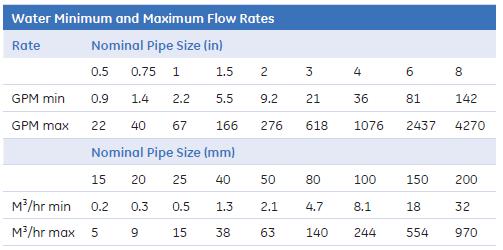

速度范围	最大速度，液体：30英尺/秒（9米/秒） 最小速度，液体：1英尺/秒（0.3米/秒） 最大速度、气体或蒸汽：300英尺/秒（90米/秒） 最小速度，气体或蒸汽，英尺/秒（米/秒）：
调低	调低与应用有关。有关精确值，请参见PanaFlow MV选型程度。调节比可超过100:1。

　

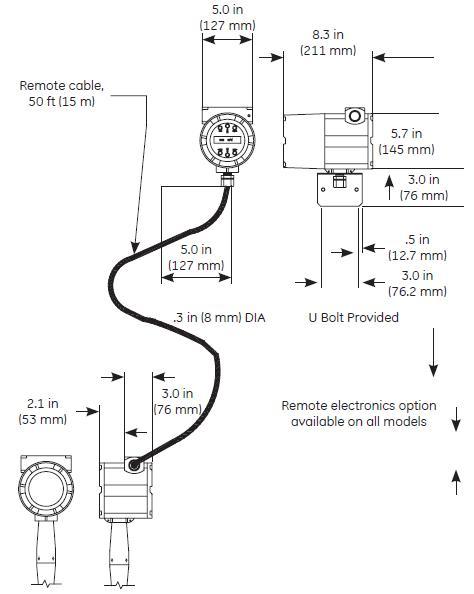

外形尺寸：远程电子设备选项

　

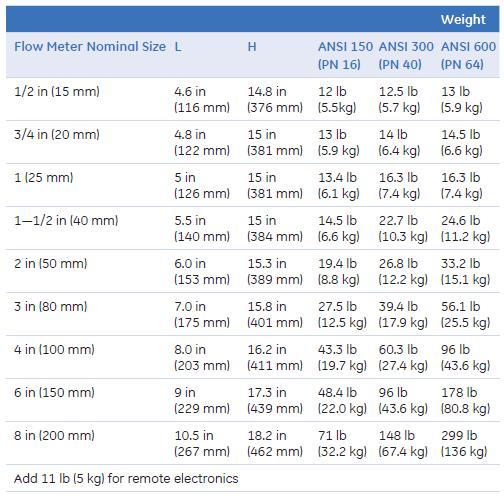

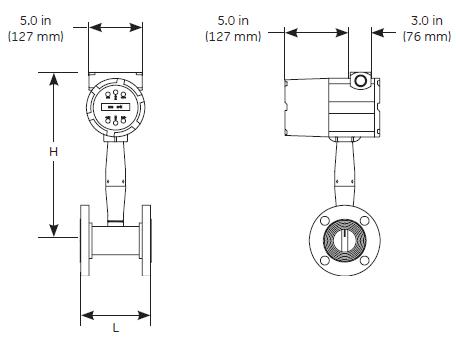

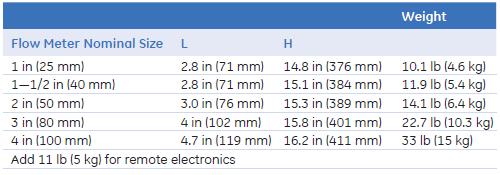

外形尺寸：嵌入式法兰型

　

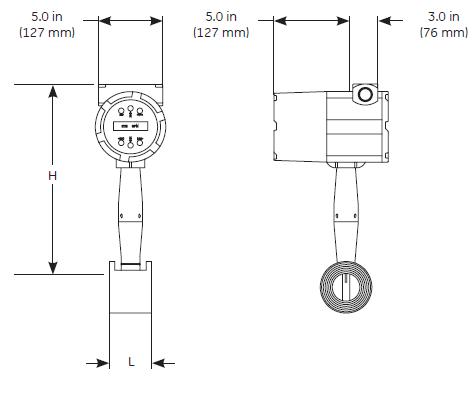

外形尺寸：晶圆型

　

特点

• 多变量涡街流量计使用单一仪表测量体积流量、温度、压力、密度和质量流量
  先进的隔振设计和数字信号处理
  该准确和可靠的仪表具有成本效益，用于大多数气体，液体和蒸汽的流量测量，无需重新校准
  通过同时精确测量温度和质量流量进行能源管理
  采用HART®和Modbus®通讯协议进行远程监测和DCS集成
  通过降低安装成本节省大量成本，使用无移动部件的MV仪表进行线路运行和服务支持
  经认证的1分区/1区爆炸性环境?US/CAN/ATEX/IEC Ex

应用

• 最适合高温、高流速的蒸汽
• 发电？蒸汽应用
• 工业？暖通空调，能源管理区
• 商业？建设，校园及设施能源
• 管理
• 石油和气体？天然气分配
• 石化？质量平衡，反应过程加热

规格

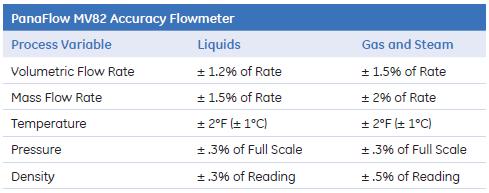

精度	气体和蒸汽的质量流速精度基于压力范围的50-100％
重复性
质量流速 流速的±.2% 最大流速 流速的±.1% 温度 ±-17.67°C (±.1°C) 压强 全量程的±.05% 密度 读数的±.1%
持续稳定超过12个月
质量流速 流速的±.2% 最大流速 可以忽略 温度 ±-17.28°C (±.5°C) 压强 全量程的±.1% 密度 读数的±.1%
响应时间	从1到100秒可调
操作性能
过程和环境温度
过程标准温度 -40 到 500°F (-40 到 260°C) 过程标准温度（代码HT）： 高达750°F (400°C) 工作温度： -5 到 185°F (-20 到 85°C) 储存环境： -40 到 185°F (-40 到 85°C)
电源要求	型号MV82-V：12-36VDC回路供电 型号MV82-VTP，DC选项：112-36VDC，100毫安最大 型号MV82-VTP，AC选项：85-240VAC，50/60赫兹，1瓦
显示屏	2行×16字符的液晶字母数字显示 全部现场配置的6个按钮 可以通过磁棒操作按钮，无需拆除外壳盖 显示器可以90度间隔安装，以达到更佳视觉效果
输出信号	模拟：4到20毫安，体积仪表的供电回路 报警：固态继电器，40VDC 累加脉冲：50毫秒，40VDC 体积：一个模拟，一个累加脉冲，HART 多变量：至多三个模拟信号，三个报警，一个累加脉冲，HART 多变量选项：MODBUS过程监测
物理性质
湿式部件材质	316L不锈钢，以及 　 基于聚四氟乙烯的螺纹密封剂，带有压力感测器 带填料压盖的标准温度型号的聚四氟乙烯包装 带填料压盖的高温型号的石墨型包装
选型注意事项
证书	防爆，I级，1分区，B、C、D组； 防尘防火，II级，III级，1分区，E、F、G组 4x型和IP66 T6温度等级，-40°C 到 +70°C KEMA ATEX/IEC Ex 认证 II 2 G Ex d IIB + H2 T6 II 2 D Ex tD A21 IP66 T85`C

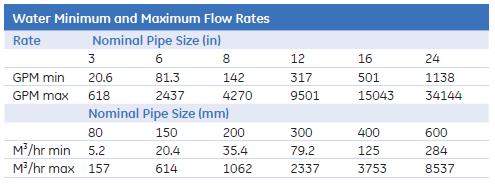

速度范围	最大速度，液体：30英尺/秒（9米/秒） 最小速度，液体：1英尺/秒（0.3米/秒） 最大速度、气体或蒸汽：300英尺/秒 （90米/秒） 最小速度，气体或蒸汽，英尺/秒（米/秒）：
调低	调低与应用场合有关。有关精确值，请参见PanaFlow MV选型程度。调节比可超过100:1。

　

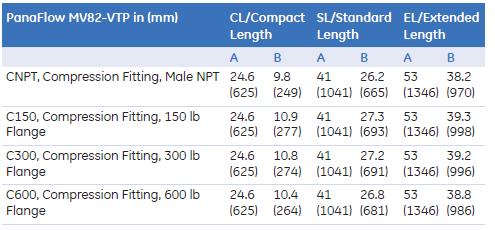

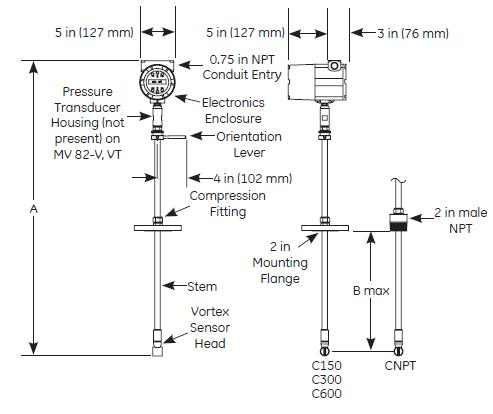

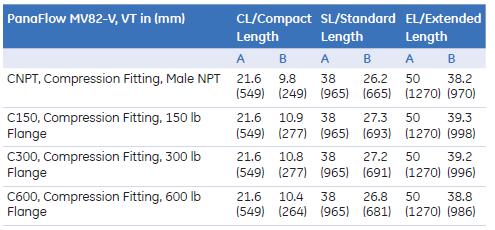

外形尺寸：压缩拟合模型

　

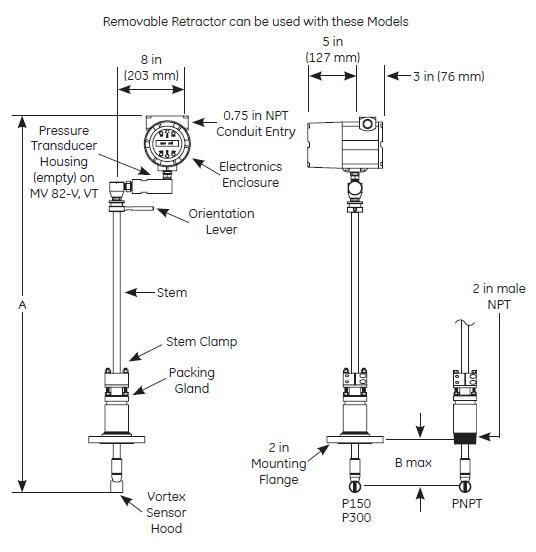

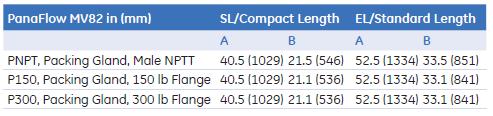

外形尺寸：包装压盖模型

　

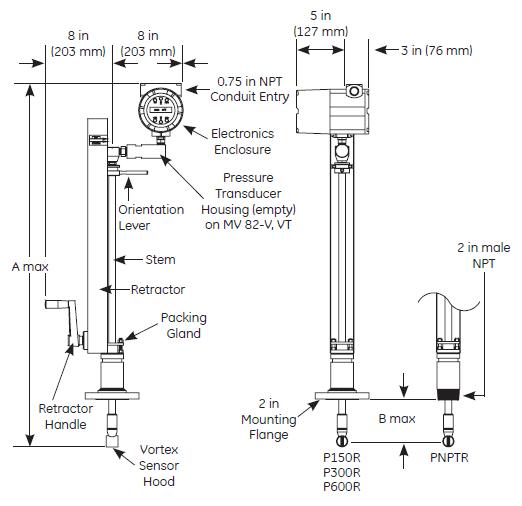

外形尺寸：带固定牵引器的压盖模型

　

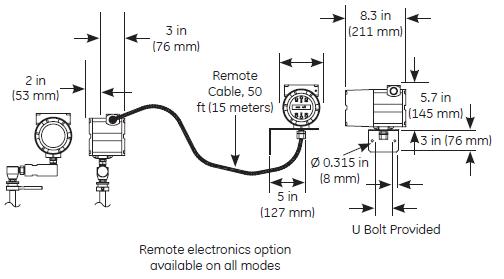

外形尺寸：远程电子设备选项
