特点

• 测量液体或气体的绝对湿度
• 从环境湿度到ppb湿度范围
• 单通道（能够存储多个位置 ）
• 240x200像素LCD图形显示（背光）
• 与所有GE Panametrics氧化铝水分探头兼容
• 电池寿命达12小时
• 可选采样系统适合于天然气及其他工业气体和液体
• 系统本安、便携式：
  • 电池寿命达12小时
  • 经过Cenelec Eex ia IIC T3的认证
• PM880 AC:
  • 持续工作（120或230 VAC电源）

应用

该Panametrics氧化铝水分传感器探头用于测量气体和非水溶性液体中的微量到周围水平之间的水分浓度。其设计旨在与所有 Panametrics水分仪一起用于工业领域，包括:

• 石油化工
• 天然气
• 工业气体
• 半导体
• 炉气/热处理
• 发电
• 空气干燥器
• 药业
• 航空航天

规格

通道	单通道
尺寸	大小： 9.4 x 5.5 x 1.5 in (238 x 138 x 38 mm) 电子设备重量： 2.5 lb (1.13 kg) 采集系统重量： 4 lb (1.8 kg)
外壳	类型4X, IP67

　

电子设备

内部电池	可充电。PM880电池可以在危险区安装或拆除。电池只能在非危险区充电。
电池寿命	15 ~ 24小时（视探头类型而定）；电池寿命在32°F (0°C)以下工作时会减短
电池充电器	开关输入：115 ~ 230 VAC, 50/60 Hz 电池完全充电约需三小时
内存	闪存
工作温度	14° ~ 122°F (–10°~ 50°C) 为确保电池寿命最大化，GE建议存放温度不要超过 95°F (35°C) ，存放时间不要超过一个月。
按键	25-键（贴胶、触控式薄膜）
显示屏	240 x 200 像素，图表LCD背光显示
打印机/终端输出	红外通信端口
电缆	电缆类型视探头类型而定：M系列、TF系列，或Moisture Image系列。LEMO®-to-bayonet连接器
电缆长度	标准长度： 10 ft (3 m) 可选长度：其他长度请咨询GE
危险区的分类	本安认证： Baseefa (2001) Ltd. II 1 G EEx ia IIC T3 (–20°C ? Ta ?+50°C) Baseefa02ATEX0191；以及CSA C US I类1区，A、B、C&D组，类型6
符合欧洲标准	符合电磁兼容指令(EMC指令)89/336/EEC、ATEX 指令94/9/EC

　

操作

现场参数编程	菜单式图形操作界面采用键盘和软功能键。在线帮助的功能。存储器，用于保存现场参数。
数据记录	存储容量，记录 100,000 多个水分数据点。可编程键盘，用于记录单位、更新时间、开始和结束时间。
显示功能	以字母数字或图表的格式显示测量值和记录的数据。语言选项：荷兰语、英语、法语、德语、意大利语、葡萄牙语、俄语、西班牙语、
显示单位	水分：DP 温度、ppmv、ppmw、% RH、lb/MMSCF，及其他 温度：°F、°C、°K 压力：psig、bar、kPa（表压）、kg/cm2（表压），及其他

　

水分测量

兼容性	与所有GE氧化铝水分探头兼容：M系列、TF系列，以及Moisture Image系列。每种探头要求一种不同类型的I/O电缆。
校准	GE水分传感器由计算机根据美国国家标准技术研究院（NIST)可溯源的水分浓度进行校准。

　

露点/霜点温度

整体校准范围能力	-166°F ~140°F (–110°C ~ 60°C)
校准范围选项	标准：68°F ~ -112°F (20°C ~ –80°C) 数据达 -166°F (–110°C) 超低：-58°F ~ -166°F (–50°C ~ –110°C) 超高:140°F ~ -112°F (60°C ~ –80°C) 数据 -166°F (–110°C)
准确度	±-15.78°C (±2°C), 60.00°C ~ -65.00°C (60°C ~ -65°C) ±5.4°F (±3°C)， -85°F ~ -166°F (–65°C ~ –110°C)
重复性	±0.9°F (±0.5°C)，110°F ~ -85°F (60°C ~ –65°C) ±1.8°F (±1.0°C)，-86°F~ -166°F (–66°C ~ –110°C)
工作压力	5 ? Hg至5000 表压 (345 bar),受限于压力传感器？见压力测量规格

　

温度测量

可选热敏电阻可用于所有GE水分探头

范围	–22°F ~ 158°F (–30°C ~ 70°C)
准确度	-22°F (–30°C)时，精度为±0.9°F (±0.5°C)

　

压力测量

可选压力传感器可用于TF系列和Moisture Image系列水分探头

范围	30 ~300 psi表压(3~ 21 bar) 50 ~500 psi表压(4~ 35 bar) 100 ~1000 psi表压(7~ 69 bar) 300 ~3000 psi表压(21~ 207 bar) 500 ~5000 psi表压(35~ 345 bar)
准确度	全量程的±1%
耐压	可用范围量程的三倍至最大7500 psi表压 (518 bar)

　

采样系统

SS880A标准采样系统由一个进气针阀、凝聚式过滤器、带旁路针阀和通气管的样品电池、压力表（各种范围）以及一个带通气管的出气针阀组成。

沾湿部件	316 SS
工作压力	配置可用于 300、500、1000、2000或3000 psi表压 (21、35、69、207或345 bar)，视压力表而定）
最大压力额定值	标准：3000 psi表压 (207 bar) 可选：5000 psi表压 (345 bar)
其他选项	进口压力调节阀，出口0 ~ 500 psi表压 (1 ~ 345 bar) 装甲式流量计,1.3 ~ 13 SCFH 10-ft (3-m),聚四氟乙烯衬里不锈钢编织挠性软管，配1/4英寸的管接头。露点温度低于 –103°F (–75°C)的不推荐。

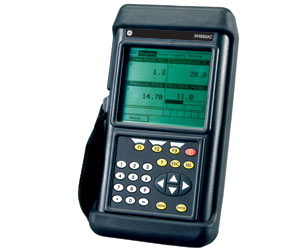

特点

　

功能

• 手持便携式设计
• 120 或 230 V交流线路电源用于持续操作
• 不受天气影响
• 大型图形显示
• 内部数据记录器
• IrDA® 通过PC通信
• 存储达60个记录/站点文件
• 通过图形用户接口进行简单编程
• 与GE所有水分探头兼容
• 轻型、手持式采样系统
• 方便的携带包用来存储湿度计和所有附件

　

应用

　

应用

这种坚固、线路供电的便携式湿度计用于测量气体和非水溶性液体中的水分含量。与其配合使用的有 Moisture

Image® Series (MIS)、TF 和 M 系列水分探头，应用包括：

• 化学气体和石化气体
• 非水溶性液体的应用
• 空气分离设备
• 油轮准备和灌装
• 工业气体
• 气瓶准备和灌装
• 船上应用
• SF6断路器
• 炉气/热处理
• 设备/设施常规维修

规格

通道	单通道
尺寸	大小： 9.4 x 5.5 x 1.5 in (238 x 138 x 38 mm) 电子设备重量： 2.5 lb (1.13 kg) 采集系统重量： 4 lb (1.8 kg)
外壳	耐用塑料，不受天气影响

电子设备

电源	120 或 230 VAC, 50-60 Hz 电源（配适当电源线）
可选电池组	需要独立的开关输入电池充电器：115 或 230 VAC, 50/60 Hz 可选的可充电电池组 电池寿命：15 ~ 24小时（视探头类型而定）；电池寿命在32°F (0°C)以下工作时会减短 电池完全充电约需三小时
内存	闪存
工作温度	14° ~ 122°F (–10°~ 50°C) 为确保电池寿命最大化，GE建议存放温度不要超过 95°F (35°C) ，存放时间不要超过一个月。
按键	键25（贴胶、触控式薄膜）
显示器	240 x 200 像素，图表LCD背光显示
打印机/终端输出	红外通信端口
电缆	电缆类型视探头类型而定：M系列、TF系列，或Moisture Image系列。LEMO®-to-bayonet连接器
电缆长度	标准： 10 ft (3 m) 可选：其他长度请咨询GE
符合欧洲标准	符合EMC指令 89/336/EEC、EN61326 附录A EN61000-4-3，根据 EN61326，PM880 符合性能标准A，限制在一定频率内，以及性能标准B。

　

操作

现场参数编程	菜单式图形操作界面采用键盘和软功能键。在线帮助的功能。存储器，用于保存现场参数。
数据记录	存储容量，记录 100,000 多个水分数据点。可编程键盘，用于记录单位、更新时间、开始和结束时间。
显示功能	以字母数字或图表的格式显示测量值和记录的数据。语言选项：荷兰语、英语、法语、德语、意大利语、葡萄牙语、俄语、西班牙语、
显示单位	水分：DP 温度、ppmv、ppmw、% RH、lb/MMSCF，及其他 温度：°F、°C、°K 压力：psig、bar、kPa（表压）、kg/cm2（表压），及其他

　

水分测量

兼容性	与所有GE氧化铝水分探头兼容：M系列、TF系列，以及Moisture Image系列。每种探头要求一种不同类型的I/O电缆。
校准	GE水分传感器由计算机根据美国国家标准技术研究院（NIST)可溯源的水分浓度进行校准。

露点/霜点温度

整体校准范围能力	-166°F ~ 140°F (–110°C ~ 60°C)
校准范围选项	标准：68°F ~ -112°F (20°~ –80°C) 数据达 -166°F (–110°C) 超低：-58°F ~ -166°F (–50°C~ –110°C) 超高:140°F ~ -112°F (60°C ~ –80°C)数据达 -166°F (–110°C)
准确度	±1°F (±2°C)，140°F ~ -85°F (60° ~ –65°C) ±2°F (±3°C)， -85°F ~ -166°F (–65°C ~ –110°C)
重复性	±0.3°F (±0.5°C)，140°F ~ -85°F (60°C~ –65°C) ±0.5°F (±1°C)， -85°F ~ -166°F (–65°C ~ –110°C)
工作压力	5 ? Hg至5000 表压 (345 bar),受限于压力传感器？见压力测量规格

温度测量

可选热敏电阻可用于所有GE水分探头

范围	–22°~ 158°F (–30° ~ 70°C)
准确度	-22°F (–30°C)时，准确度为±0.3°F (±0.5°C)

压力测量

可选压力传感器可用于TF系列和Moisture Image系列水分探头

范围	30 ~ 300 psi表压 (3 ~ 21 bar) 50 ~ 500 psi表压 (4 ~ 35 bar) 100 ~ 1000 psi表压 (7 ~ 69 bar) 300 ~ 3000 psi表压 (21 ~ 207 bar) 500 ~ 5000 psi表压 (35 ~ 345 bar)
准确度	全量程的±1%
耐压	可用范围量程的三倍至最大7500 psi表压 (518 bar)

采样系统

SS880A标准采样系统由一个进气针阀、凝聚式过滤器、带旁路针阀和通气管的样品电池、压力表（各种范围）以及一个带通气管的出气针阀组成。

沾湿部件	316 SS
工作压力	配置可用于 300、500、1000、2000或3000 psi表压 (21、35、69、207或345 bar)，视压力表而定）
最大压力额定值	标准：3000 psi表压 (207 bar) 可选：5000 psi表压 (345 bar)
其他选项	进口压力调节阀，出口0 ~ 500 psi表压 (1 ~ 345 bar) 铠装流量计,1.3 ~ 13 SCFH 10-ft (3-m),聚四氟乙烯衬里不锈钢编织挠性软管，配1/4英寸的管接头。露点温度低于 –103°F (–75°C)的不推荐。

　

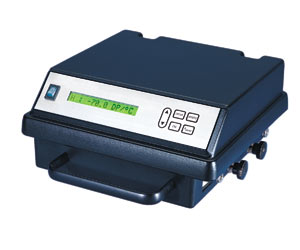

特点

• 测量液体或气体的绝对湿度
• 从环境湿度到ppb湿度范围
• 单测量通道
• 12位水份含量测量分辨率
• 系统本安、便携式
• 可选内部采样系统
• 可选计算机增强响应速度
• 系统本安，经Cenelec EEx ia IIC T4认证
• 与M系列水分探头兼容
• 16字符背光照明的液晶显示屏带前面板键盘

应用

此便携式单通道本安型分析仪用于测量气体中的水分含量。专为便携式装置而设计，与M系列水分探头一起用于工业领域，包括:
•石油化工
• 工业气体行业
• 炉气/热处理
• 发电
•空气干燥器
• 药业
• 航空航天

规格

电子设备 　 本安 用电池供电时经本安认证： ISSeP01ATEX035X II 1 G EEx ia IIC T4 符合欧洲标准 符合DN<25的电磁兼容指令(EMC指令)89/336/EEC和 PED 97/23/EC 功能 •露点/霜点 • 恒压下气体中的Ppmv（压强/ 可编程常数） • 传感器信号(MH) 水分输入 • 带内部采集系统的便携式湿度仪只设有 内部M系列水分探头输入。工艺 连接件通过管接头。 •与外部M系列 探头/采样系统一起使用的便携式湿度仪设有M系列水分探头 用外部端子板。探头可位于距离电子控制台 2000 ft (600 m) 之远处。 数据记录器的功能（可选） • 日期、时间、值、单位 •可选采样时间间隔 •连续登录 •简单数据转储通信协议 •只用于非危险区的RS232端口 计算机增强响应软件 可选：软件在突然变干应用中 提供快速测量结果(响应速度3-5分钟) 显示功能 • 露点/霜点温度：°F (°C) • Ppmv •压强：psi(g), bar, kPa(g), kg/cm2(g) • 传感器信号 (MH) 交流电源 规格为100、120、230 或 240 VAC，50/60 Hz 可充电蓄电池组 蓄电池电源可工作八小时 工作温度 32°F 到 140°F（0°C 到 60°C） 存储温度 -4°F 到 158°F（-20°C 到 70°C） 配置 • 电池供电便携式 • 带内部采样系统的电池供电便携式

水份含量测量 　 传感器类型 GE M系列薄膜氧化铝 跟踪能力 每台传感器都是按照已知水份浓度 通过计算机进行独立校准。NIST的校准 是可跟踪的 工作温度与存储温度 -166°F 到 158°F（-110°C 到 70°C） 工作压强 5 m Hg到345巴(5000 psig) 　 露点/霜点温度： 　 整体校准范围能力 140°F 到 -166°F（60°C to –110°C） 可用的校准范围选项 • 标准：68°F 到 -112°F (20°C 到 –80°C)数据达 -166°F (–110°C) • 超高：140°F 到 -112°F（60°C 到 –80°C）数据达 -166°F (–110°C) 精度 • ±3.6°F (±2°C)，从140°F 到 -85°F (60°C 到 –65°C) • ±5.4°F (±3°C)，从 -87°F 到 -166°F (–66°C 到–110°C) 重复性 • ±0.9°F (±0.5°C)，从140°F 到 -85°F (60°C 到 –65°C) • ±1.8°F (±1°C)，从-87°F 到 -166°F (–66°C 到 –110°C) 　 响应时间 弄湿或弄干周期含湿量 步骤变更 63%时，不到五秒 气流范围 1个标准大气压下，从静止到10,000-cm/s的线速度

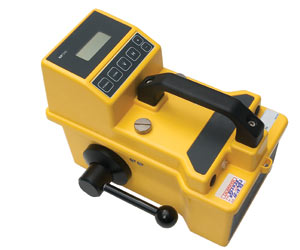

特点

• 可选压力传感器
• 带外部电源的可选非I.S.电压或电流输出

应用

规格

工作电压 电池供电_4 x “D”电池 外壳外形尺寸（长x宽x高） 11 英寸 x 8.17 英寸 x 7.09 英寸 (274 mm x 208 mm x 180 mm) 重量 <7 lb (3.2 kg)，包括4个常见的 “D” 号电池 显示< 大型四位数字液晶显示器，设有变化率 条形指示器。低电池电量指示器。 外壳 防碰撞塑料外壳 传感器 平面、温度补偿 测量范围 露点温度 -148°F 到 68°F（-100°C 到 20°C） 精度 露点温度为 77°F (25°C)时，精度为±3.6°F (±2.0°C) 读数计量单位 露点计量单位 °F 或 °C，ppmv，lb/MMSCF、g/m3、g/kg、%RH 二次读数计量单位 温度计量单位 °F 或 °C，压强计量单位 psig**，压强计量单位 psia**， 压强计量单位 bar**, 任意标度输入电压，加上所有 基本计量单位 **设有可选压力传感器

最大压强额定值 150 psig (10巴) 输入电压 1 VAC, 77 Hz 阻抗范围 50 kS 到 2 MS，取决于水蒸气 　 有限质保 •校准：六个月（从交货算起） •材料与工艺：一年（从交货算起） 工作温度与存储温度 -4°F 到 122°F（-20°C 到 50°C） 分辨率 0.1°C 露点温度 校准 推荐返厂重新校准周期每隔6个月到12 个月（根据使用状况）或每隔三个月（如用于 连接MMY30或 MMY31变送器的一点或两点）。
