压力和液位测量
 |
压力和液位测量概述
设计并制造可满足不同应用需求的高性能压力测量设备；控制器、校验仪、压力传感器和变送器，我们拥有世界上最全面、技术最先进的硅加工设施。我们是为数不多的采用微机械加工技术将原料硅转化成成品的公司之一。由学识广博的工程师组成的技术团队在使用各种材料、混合电路、ASICs、微处理器以及表面封装技术方面具有丰富的经验。
便携式校准仪
-

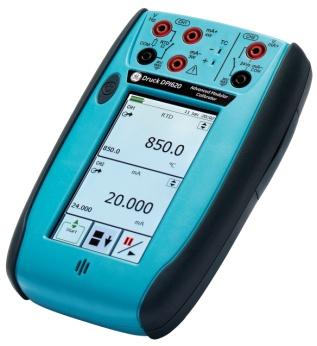

DPI 620
DPI620是一个高度集成的电信号、温度信号和频率信号的多功能校验仪及HART手操器。
-
DPI620IS
DPI
620是一个高度集成的电信号、温度信号和频率信号的多功能校验仪及HART手操器的组合，其已获得ATEX和IECEx认证,可在危险区域内使用。
-
PV 621、622、623
压力基座
这3种气压/液压压力基座具有ATEX本安认证版本,
可单独用于危险区域。
-
DPI 610/615 系列
技术先进的DPI 610和DPI
615系列便携式校验仪是GE公司多年现场经验的累积。
手持式检测工具
-
DPI 104压力表
这款微处理器控制的数字压力表将高精度与多功能结合在一起。结构紧凑、易于使用。
-
DPI 104IS
DPI
104-IS是微处理器控制的DPI
104数字压力表的本质安全版本。
-
DPI 705系列
Druck DPI
705系列手持式压力指示仪将坚韧牢固的设计与精密可靠的压力测量结合在一起。
-
DPI 740系列
DPI
740是由电池供电的便携式、高精度大气压力指示仪。其为手持式工具，具有卓越的性能。
-
DPI 800/802
DPI
800系列是全套先进、坚固、容易使用的手持式仪器。
-
DPI 812
DPI 812
RTD校验仪可测量和模拟RTD传感器，是检查探头、指示仪、记录仪和控制器的理想工具。
-
DPI 822
DPI
822热电偶校验仪可测量和模拟热电偶传感器，是检查探头、指示仪和控制器的理想工具。
-
DPI 832
DPI
832电压电流校验仪是结构紧凑的便携式解决方案，可满足您对电压电流的校验需求。
-
DPI 842
DPI
842频率/回路校验仪是过程技术人员和电子工程师的理想工具。
-
DPI 880
DPI
880多功能校验仪实际上就是您手掌上的校验实验室。
-
UPS II回路校验仪
UPS
II回路校验仪是先进的手持式过程校验工具。
-
UPS-III回路校验仪
尺寸为 3” x 5”
，重量仅为 9.7盎司, UPS
III回路校验仪结构非常小巧,
甚至能放入衬衣口袋中。
-
UPS III IS -
本质安全型回路校验仪
UPS III IS
是一款坚固耐用、结构紧凑的多功能回路校验仪。尺寸为3.5″x
5.5″ x 1.7″ (90
mm x 140 mm x 42
mm)
,重量仅为16.2盎司(460
g)。
-
智能数字输出传感器
高精度IDOS、模块被封装在坚固的外壳里，性能可靠且完全可互换使用。
感测器/变送器
-
TERPS sensors
A
brand new
technology for
pressure sensor
that are 10
times more
accurate and
stable than
standard silicon
sensors,
improving your
performance,
enhancing your
safety and
cutting your
costs in almost
any pressure
sensitive
applications.
-
UNIK 5000
该压力传感平台结合了成熟的的硅压阻技术及全模拟电路，并创新性地引入了模块化设计的理念。
-
RTX 1000
RTX
1000系列具有卓越的性能，可为用户提供表压和绝压测量的高性价比解决方案。
-
STX 2100系列
STX
2100系列差压变送器是对RTX
1000系列的补充。
-
PTX 300 海底应用系列
PTX300系列专为海上石油天然气工业而开发，此系列变送器性能可靠，适合长期在海底使用。
-
PTX 400
PTX
400系列压力/温度变送器专为在海底长期使用而设计。
-

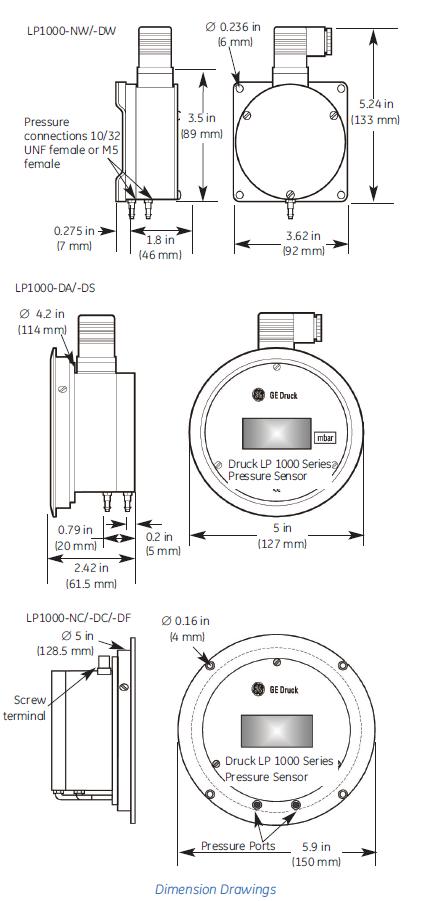

LPM/LPX1000系列
LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。
LPM/LPX1000 系列
LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。与传统传感器相比，此变送器有如下更多优势：用户可定义的阻尼单元、卓越的长期稳定性、湿/湿差压工作模式等。在湿/湿差压工作模式下，导电性液体可接触测量膜片。如果压力变送器仅被固定安装在同一个受压区域内，则LPM/LPX
1000可通过将第二个压力端口直接通大气的方式进行湿/湿表压的测量。LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。
{tab=特点}
-
范围±0.1~ ±30
inH2O
(0.25~70 m
bar)
-
精度：±0.5% FS
BSL (±0.25%
FS可选)
-
长期稳定性> ±0.5%
FS /年
-
校准证书选项
-
湿/湿差压
-
用户可定义阻尼单元
-
单向或双向测量
-
电流或电压输出
{tab=应用}
{tab=规格}
压力测量
量程范围 |
0.1、0.2、0.25、0.5、0.75、1、2、2.5、3、4、5、6、8、10、16、20
inH2O 及1
psi，
单向或双向测量(可以提供其它压力单位，见订货信息)。 |
|
过载压力 |
-
0.1~1
inH2O：
3.5
psi
-
2~6
inH2O：
10
psi
-
8
inH2O~1
psi：17
psi
|
|
最大静压 |
所有量程：30
psi |
|
供电电压 |
电源电压
(Vs)
(在端子处)
电流输出不带显示
10~30
VDC
电流输出带显示
15 ~30
VDC
电流输出带显示和LED指示器
20~30
VDC
电压输出10~30
VDC 电压输出
(0~10
VDC) 15
~30 VDC
本质安全型供电电压
LPX传感器带显示11~30VDC
LPX
传感器带显示17
~ 30 VDC
LPX传感器带显示和LED指示器17~30
VDC |
|
输出信号选项 |
单向测量
电压
0 ~2.5
VDC
0~5 VDC
0 ~ 10
VDC
1 ~ 6
VDC
电流
4 ~20 mA
双向测量
电压
2.5 ±2.5
VDC
5 ±5 VDC
电流
12 ±8 mA
注意：电压输出是3线制，电流输出是2线制。 |
零点调整范围 |
±5% FS |
满量程调整范围 |
±5% FS |
|
响应时间 |
用户可调节为10ms~2s（工厂默认设定为10ms） |
|
负载性阻抗 |
电压输出5kΩ，最小值；
电流输出 RL
(kΩ)<
(Vsupply
- Vs) 20 |
性能参数
|
非线性、迟滞及重复性的影响 |
±0.5% FS
最佳直线
(BSL );
±0.25%
FS BSL
(可选) |
|
静压影响 |
在正常工作静压下,影响可为零 |
|
稳定性 |
在标准条件下平均变化不超过1%
FS/年 |
|
供电灵敏度 |
<0.05%
FS/V |
|
补偿温度范围 |
32~122°
F (0~50°
C) |
|
温度影响 |
32~122
°F
(0~50°
C)
-
压力范围0.1
inH2O~
0.5
inH2O：
±0.01
inH2O
-
压力范围0.8
inH2O~1
inH2O：
±0.02
inH2O
-
压力范围2
inH2O~3
inH2O：
±0.05
inH2O
-
压力范围
4
inH2O~
6
inH2O：
±0.10
inH2O
-
压力范围8
inH2O~14
inH2O：
±0.20
inH2O
-
压力范围
16
inH2O
~ 28
inH2O:
±0.40
inH2O
|
环境特性
防尘/水等级 |
IP
64（带C2螺钉连接除外) |
|
温度范围 |
工作温度32~
122 °F
(0~50
°C) |
|
湿度 |
0 ~100%
RH, 无冷凝 |
|
安装位置影响 |
对量程无影响，可能有零点漂移，可以通过电位计来纠正。
注意：LPM/LPX1000
出厂时，是在膜片处于垂直位置时校准的。 |
结构特性
|
外壳
|
铝合金 |
|
湿式部件 |
与铝合金、不锈钢316L、铍铜合金、黄铜、Inconel
X750合金、粘结剂和塑料相容的气体和液体。 |
|
电气连接 |
-
DIN
43650A插头带插座
-
外部螺钉连接
-
DIN
C插头带可移动插座
|
|
压力连接 |
10-32
UNF内螺纹至
0.125″
(3.175
mm) 的管连接 |
|
重量 |
大约1 ~2
lb (0.45
~ 0.91
kg)，取决于配置 |
|
认证 |
CE标志，ATEX本质安全（可选，仅对电流输出型号）LCIE05ATEX6081X |
{tab=下载}
{/tabs}
-
RPT 系列
压力传感器中采用谐振结构早就被认为可用来制造高稳定性的传感器。
深度和液位
-
TERPS sensors
A
brand new
technology for
pressure sensor
that are 10
times more
accurate and
stable than
standard silicon
sensors,
improving your
performance,
enhancing your
safety and
cutting your
costs in almost
any pressure
sensitive
applications.
-
SLP20投入式液位计
SLP系列可为您提供全方位的投入式液位测量解决方案。
-
PTX/PDCR 1830系列
测量静态液位的完全投入式、高性能的压力传感器
-
PTX 1290 系列
1290系列投入式/深度压力感测器专门为废水、泵站/抽水站而设计。
空气数据检测装置
-
ADTS 403
ADTS
403是专为航空电子实验室或飞机自动测试系统设计的高精度、性能可靠的大气数据测试系统中的最新型号。
-
ADTS 405
ADTS
405是静压和总压双通道控制系统，用于飞机静压和总压的精密校验/验证。
-
ADTS 505
这种大气数据测试系统是性能可靠、结构紧凑、测量精度高的最新系列的大气数据测试系统之一。
-
DPI 740系列
DPI
740是由电池供电的便携式、高精度大气压力指示仪。其为手持式工具，具有卓越的性能。
手摇泵
-
PV210
PV210低压气压手泵携带方便且易于使用，能产生3000mbar的气压。
-
PV211
PV211气压手泵小巧轻便、质量高,将压力手泵和真空手泵合二为一。
-
PV212
PV212液压手泵小巧轻便，易于使用，产生压力最高可至1000
bar。
-
PV411A
PV411A是一款四合一的多功能手泵。和传统的手持式压力源相比，该手泵可提供前所未有的诸多功能。
-
HTP1测试系统
此测试系统小巧轻便、易于操作，产生的压力最高可至
700 bar / 1000
bar, 10 000 psi
/ 15 000 psi。
-
LTP1
-1~3bar / 45psi
气压和真空
-
TP1-40
此系统可用于变送器、开关、指示仪、记录仪和控制器的校准检查。
-
TPC1 多功能手泵
革命性的TPC1多功能手泵可用于产生真空、气压和液压，量程可从几mbar到700bar。
|
|
