特点

• 11种可选压力单位
• 0.05%FS 满量程精度

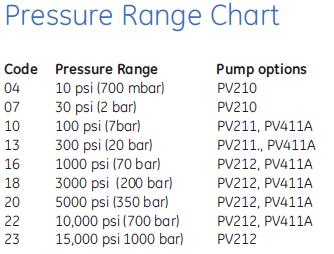

• 压力范围 10~ 20,000 psi (1400 bar)
• 大屏幕，具有5位数字分辨率
• 百分比压力指示，并带有柱状指示图
• 温度补偿范围14°F~ 122°F (-10°C~ 50°C)
• 压力开关测试、最大值/最小值、迁移和报警功能
• 可调节安装位置
• 兼容IDOS模块，RS232接口
• 与侵蚀性介质相容的不锈钢及Inconel合金部件
• 0~5V模拟输出
• 可提供气压液压测试套装

应用

• 过程监测和控制
• 检测和校验

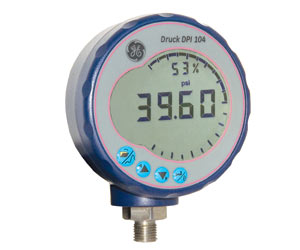

DPI 104可以作为过程压力指示仪单独使用，也可以作为压力参考与我们广受欢迎的手泵一起使用。

　

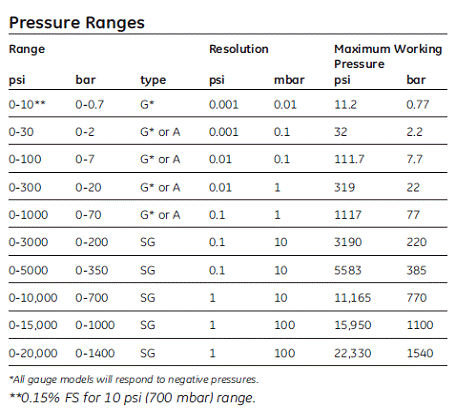

规格

先进的硅技术确保在20,000 psi量程内可达到0.05%的高精度, 且具备最大值/最小值、迁移和报警等功能，并提供模拟输出及压力开关测试功能。这些使DPI 104适用于多种压力检测领域。

精度	0.05% FS，综合考虑非线性、迟滞、重复性综合误差及 14°F~122°F (-10°C~50°C)时的温度影响
耐压极限	2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。
可选压力单位	kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg

耐压极限	2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]。
可选压力单位	kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg
显示	压力读数：5 位数字，字高0.5 in (12.7 mm) 百分比指示:2.5位数字，字高0.25 in (6.35 mm)
压力柱状图	除了数字压力指示，DPI 104 LCD还包含一个20子段的环形柱状图，让用户能快速视觉估计从0至100%满量程输出的压力。柱状图增量为用户选择范围的5%。
显示刷新	每秒2次
最小/最大值	最小/最大压力值可以在DPI 104上显示，此功能可以被启用或禁用， 同时用户也可以重置该显示值。
开关测试	DPI 104具有开关测试的功能，可以捕获并显示外部压力开关打开和闭合时的压力值。最大开关阻抗200Ω。
电压输出	可通过编程设置一个0~5V的模拟输出信号, 使其与显示器显示的压力成正比，或设定为恒定值。电压输出模式对于50 mV ~ 5 V提供0.1% FS精度。
报警输出	报警输出结点通过开漏场效应管实现（最大电流250mA，最大电压24VDC）
可调节安装位置	为增加方便性，DPI 104的外壳可以绕压力管接头旋转320°，前面盘也可以旋转至任意位置，获得最佳视角。
菜单锁定	可防止未经授权菜单访问和设置。
RS232接口	提供串行通讯功能，可通过选件串口通讯线（IA4090-2- V0），将数据传输至PC。使用此通讯线，通过ASCII指令集或选件SiCal Pro 软件，发布所有的菜单指令和显示数据。
网络功能	支持多达99台DPI 104通过菊形连接网络连接在一起
通用压力模块（UPM）	UPM模块可以与DPI 104相连，提高精度和扩展压力范围
电池	DPI 104配备1节9V碱性电池，型号为MN1604。如果每天使用1小时，电池的寿命大约为6个月。为了提高供电性能，建议采用9V锂电池（GE不提供）。
压力接口	1/4 NPT或BSP外螺纹压力接口，量程10,000 psi (700 bar)以下。 9/16 x 18 UNF外锥螺纹压力接口，量程 15,000 psi (1000 bar) 和20,000 psi (1400 bar)
封装	外壳材料ABS/PC塑料，密封类型 4/IP65 介质部件:与不锈钢（316）和Inconel兼容之介质
欧洲标准	CE 标记
SiCalPro软件	此软件包让用户能通过在计算机屏幕上的可视化仪器面板远程控制DPI 104。校验数据可以被记录、浏览或作为校验证书打印出来。
系统要求	最低要求：Intel Pentium处理器，Windows® 95或更高版本
通用参数
存放温度	-4°F~ 158°F (-20°C ~ 70°C)
尺寸	直径：3.74″(95 mm) ，不包括压力接头 厚度:2.17″ (55 mm)
重量	大约13盎司(350 g)
机械振动	符合Def Stan 66-31, 8.4 Cat III
机械冲击	符合BS EN 61010:2001
电气环境	电磁兼容性：BS EN61326-1:1998 + A2:2001 电气安全:BS EN 61010:2001 机械安全设备定向等级:SEP
选件	DPI 104带导线外部电源，零件号 191-350 PC串口连接线，零件号IA4090-2-V0SiCalPro软件，零件号1S-SiCALPRO-DPI104 (包括串口通讯线IA4090-2-V0) 开关测试、电压输出、外部电源、报警输出等所用8针输出插槽（客户愿意采用自己的接头和导线时）,零件号1S-04-0027 9/16 x 18 UNF至 3/8 BSP 的转换接头，零件号182-190，用于连接 PV 212手泵 DPI 104 UPM 电源线，零件号IA4101-1-V0，用于将电源同UPM IDOS传感器连接。选项H被要求。 通用12V外部电源，零件号191-129，用于给UPM IDOS远程传感器供电

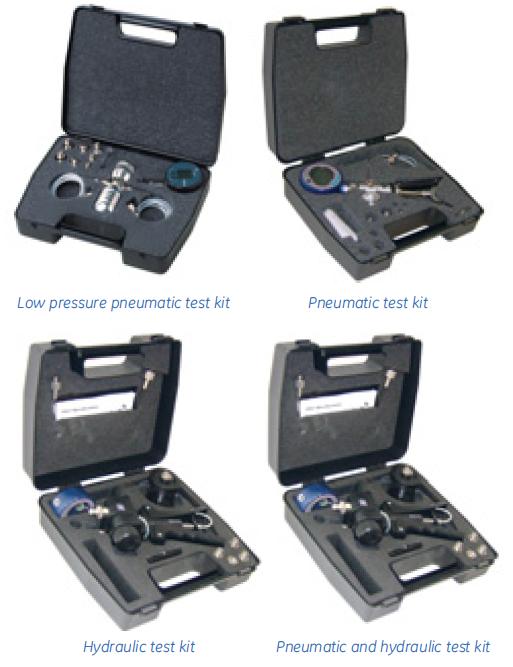

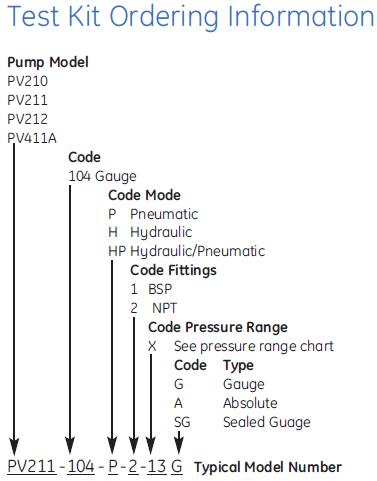

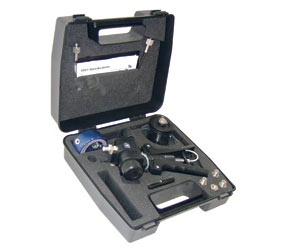

气压和液压测试套装组件

DPI 104作为一个标准组件包含在这些检测校验套件中：

低压气压检测套件	包含：DPI 104；量程到30 psi (2 bar)，PV210低压气压测试泵、压力管、接头、密封组件和便携箱。
气压测试套件	包含：DPI 104；量程到300 psi (20 bar)，PV211气压测试泵、压力管、接头、密封组件和便携箱。
液压测试套件	包含：DPI 104；量程到15,000 psi (1000 bar)，PV212气压测试泵、压力管、接头、密封组件和便携箱。
气压和液压测试套件	包含：DPI 104；量程到10,000 psi (700 bar)，PV411A气压液压测试泵、液压储液罐、压力管、接头、密封组件和便携箱。

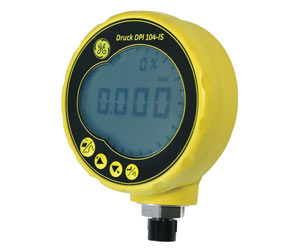

特点

• 0.05%FS 满量程精度
• 压力范围 10~ 20,000 psi (1400 bar)
• ATEX、IECEx、CSA 本质安全认证
• 11种可选压力单位
• 大屏幕，具有5位数字分辨率
• 百分比压力指示，并带有柱状指示图
• 压力开关测试
• 最大值/最小值、迁移和报警功能
• 与侵蚀性介质相容的不锈钢及Inconel合金部件
• 可提供气压液压测试套装

应用

• 过程监测和控制
• 检测和校验

DPI 104可以作为过程压力指示仪单独使用，也可以作为检测装置，与我们极受欢迎的手泵系列一起使用。与DPI 104一起，我们可为用户提供检测、校验用套装组件，包括手泵、压力表、测试软管、便携箱及附件等。

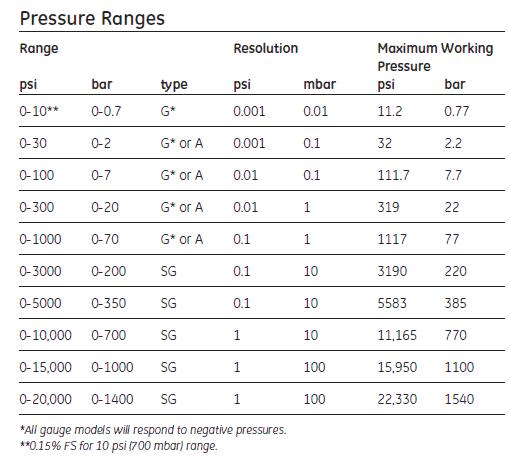

规格

精度	0.05% FS，含非线性、迟滞和重复性综合误差以及 14°F~122°F (-10°C~50°C)时的温度影响。
耐压极限	2倍工作压力[20,000 psi (1400 bar)量程耐压极限为29,000 psi(2000 bar)]
可选压力单位	kPa、MPa、kg/cm2、psi、mbar、bar、inHg、inH2O、mH2O、mmH2O 和mmHg
显示	压力读数：5 位数字，字高0.5 in (12.7 mm) 百分比指示:2.5位数字，字高0.25 in (6.35 mm)

气压和液压测试套装组件

DPI 104-IS作为一个标准组件包含在这些检测校验套件中：

低压气压测试套装组件	含DPI 104-IS；量程到30 psi (2 bar)，PV210低压气压测试泵、压力管、接头、密封组件和便携箱
气压测试套件	含DPI 104-IS；量程到300 psi (20 bar)，PV211气压测试泵、压力管、接头、密封组件和便携箱
液压测试套件	含DPI 104-IS；量程到15,000 psi (1000 bar)，PV212液压测试泵、压力管、接头、密封组件和便携箱
气压和液压测试套件	含DPI 104-IS；量程到10,000 psi (700 bar)，PV411A气压液压测试泵、液压储液罐、压力管、接头、密封组件和便携箱

特点

• 范围从 0~70 mbar至700 bar
• 16种压力单位
• 大气压指示型可选
• 抗冲击，防护等级12/IP54
• 坚固、轻便、手持式设计
• 泄漏测试，读数迁移，显示最大最小值及滤波功能
• 本质安全型可选
• 配套的气压和液压手泵可选

应用

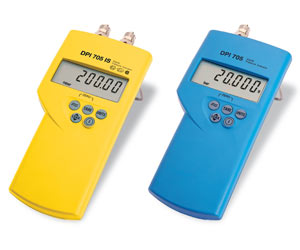

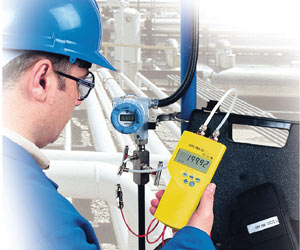

当与所选的气压或液压手泵一起使用时，DPI 705系列便可成为用于测量压力表和指示仪的低成本校验工具。

规格

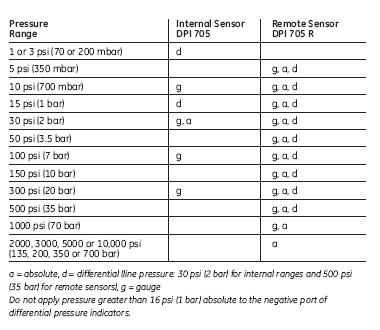

压力范围

可选压力单位	psi、inHg、inH2O (4°C、20°C、60°F)、ftH2O (4°C、20°C、60°F)、mmHg、mHg、mbar、bar、mH2O、Pa、hPa、KPa、MPa、Kgf/cm2，及1个可选的用户定义单位
过载压力	2 x FS以内安全. 当压力达到110% FS时，显示屏会开始闪烁

最大工作压力

精度	±0.1% FS，非线性、迟滞、重复性误差之综合
显示	高分辨率LCD, 非常清晰

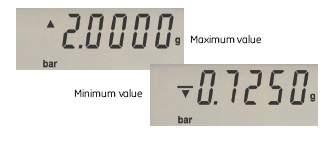

读数	Max/Min_可捕获最大和最小读数。

特点

• 范围高达103 inHg 绝压
• 精度：±0.004 inHg绝压
• 6位数字分辨率LCD显示
• 多种压力单位和航空单位
• 碱性或可充电电池
• 轻便、手持式、坚固的设计
• RS232输出

应用

DPI 740 是由电池供电的便携式、高精度大气压指示仪。其为手持式工具，具有卓越的性能。在此仪器中采用的基本传感器技术是Druck硅谐振压力传感器 （RPT）。此谐振式压力传感器不仅可提供 ±0.004 inHg (±0.15 mbar) 的高精度，而且同样重要的是，其还具有优于100ppm/年的校验稳定性。DPI 740 广泛用于需要精确大气压力参考的实验室及远程现场应用中。

规格

压力测量

工作范围	22~34 inHg (750~1150 mbar)绝压 1~38 inHg (35~1310 mbar) 绝压 1~ 77 inHg (35~2620 mbar) 绝压 1~103 inHg (35~3500 mbar) 绝压
最大安全工作压力	130 inHg (4375 mbar)绝压
压力介质	适用于非腐蚀性干燥气体
读数格式和显示	999999位LCD显示，数字0.54″(13.6 mm)高，外加16个文本字符
过载显示	110%FS过载，高于此值闪烁错误代码。
分辨率	0.0003 inHg (0.01 mbar)
响应	每秒示2个读数
工作模式	A)本地压力 (QFE) B)海拔压力(QFF) C)高于用户设定基准的高度
过程特点	所在工作模式下都可提供最大值/最小值、迁移、可编程滤波等功能。
压力单位	24种压力单位，加上高度（英尺ft，或米m）

性能参数

精度	±0.02% FS 对所有压力范围:该精度综合考虑了非线性、迟滞、重复性误差以及15°F~120°F (-10°C~50°C)时的温度影响。 可选择提高精度（参见选项A）。
稳定性	优于100ppm/年
温度范围	工作温度15°F~120°F (-10°C~ 50°C) 存放温度:-40°F~160°F (-40°C~70°C)
安全性	电气和机械安全：EN61010 电磁兼容性-电磁发射:EN50081-1 电磁兼容性-抗扰度:EN50082-1 认证:CE 标志
位置影响	可忽略
电源	3节1.5V碱性AA电池，通常可连续供电20小时。 可编程自动断电功能延长了电池的寿命。在显示屏上用符号表示电池电量低。可选可充电镍镉电池、外部适配器、充电器（见选项B）
通讯接口	RS232，6路LEMO 插座( 见选项C）

结构特性

压力连接	接受 1/4″外径、/5/32″ 内径(6 mm外径、4 mm内径)管道
重量	1.1 lb (0.5 kg)
尺寸	7.5″x 3.5″ x 1.4″ (190 mm x 90 mm x 36 mm)

特点

• 量程25 mbar~700 bar
• 单量程或双量程配置
• 压力测试和维护
• 变送器校验
• 回路设置和诊断
• 开关校验

应用

• 压力测试和维护
• 变送器校验
• 回路设置和诊断
• 开关校验

DPI 800系列是全套先进、坚固、容易使用的手持式仪器.这些仪器性价比高，是对许多通用过程参数检测和校验的理想工具。先进的功能和创新性的技术能帮助您在更短的时间内解决更多应用问题，并能够提供给您可以信赖的数据结果。

规格

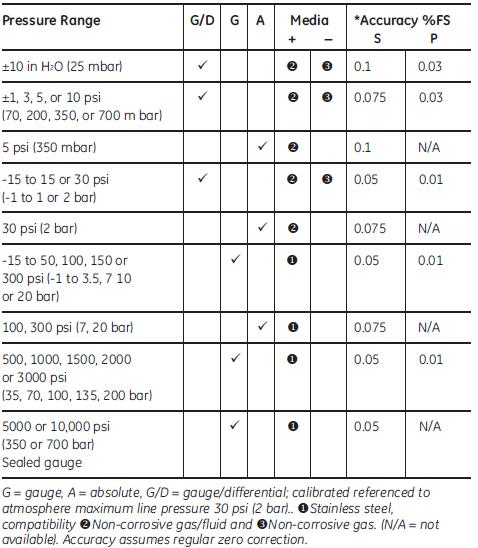

压力测试和测量

DPI 800压力指示仪	压力检测和测量的理想工具。

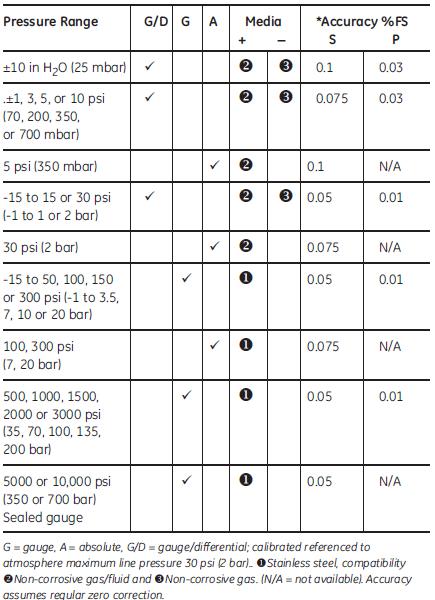

压力范围	10 in H2O~ 10,000 psi (25 mbar~700 bar)，包括真空选项
综合精度	无论环境条件多么恶劣，其综合精度可以年复一年地被信赖。(见具体参数)。
双传感器配置	扩展的量程和同步双通道读数（P1和P2或P1 -P2）
不锈钢传感器结构	与多种液体和气体相容（参况范围表）
可编程泄漏测试	报告压力降和泄露速率
高级特性	读数保持、最大/最小/平均值、报警、迁移等有利于故障排除。

压力仪器及回路维护

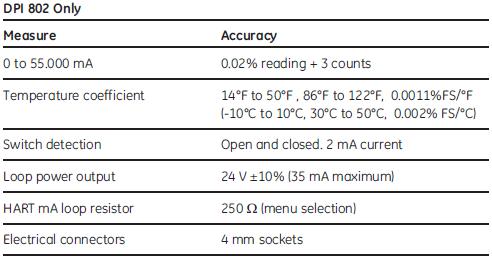

DPI 802 压力环路校验仪	同步测量压力及电流，便于对变送器及回路进行维护。
双读数	同步测量压力及电流，便于进行变送器校验及回路维护。
24V环路电源	为变送器和控制回路充电
自动开关测试	捕获打开/闭合闸口，可进行快速、精确的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不便。

　

IDOS™ 灵活性

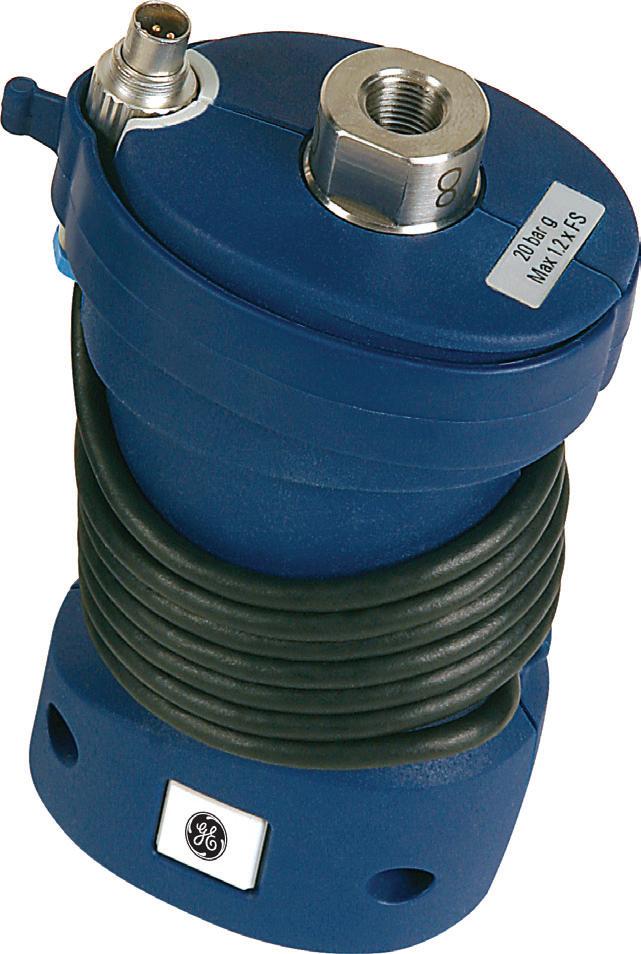

智能化数字输出传感器（IDOS）	通用压力模块，测量范围10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar)
充分灵活性	IDOS模块可以与任何相容的仪器一起使用。例如，DPI 812 RTD环路校验仪可与其配套使用从而形成一个全功能的压力校验仪。
即插即用	模块可以在仪器之间互换，不需要设置及仪器校验。
量程扩展	通过增加模块可扩展量程范围（请参阅IDOS通用压力模块数据表）

　

*S_标准精度	综合精度考虑温度32°F~ 122°F (0°C ~ 50°C)、1年稳定性及校验的不确定度
*P_高精度	在65°F~ 82°F (18°C~28°C)下的精度 在41°F~113°F (5°C~ 45°C)工作时的精度:压力高于10 psi (700 mbar) 时0.014% FS； 压力低于15 psi (1 bar)时0.075% FS 1年稳定性:压力高于5 psi (350 mbar) 时，读数的0.01% ；压力低于10 psi (700 mbar)时，读数的0.03% 校验不确定度:读数的50 ppm。
单/双范围可选	可以选择1只或2只内部传感器。对于双范围仪器，G/D范围可以设定为G（表压）。 两只传感器中，只有一只可测量压力1500 psi (100 bar)或更高。
过载压力（最大瞬态／间歇压力）	5 psi (350 mbar)及以下： 4 x FS 10～10,000 psi (700 mbar～700 bar)： 2 x FS 最大工作压力:1.1 x FS
压力接口	1/8 NPT内螺纹，或G 1/8内螺纹

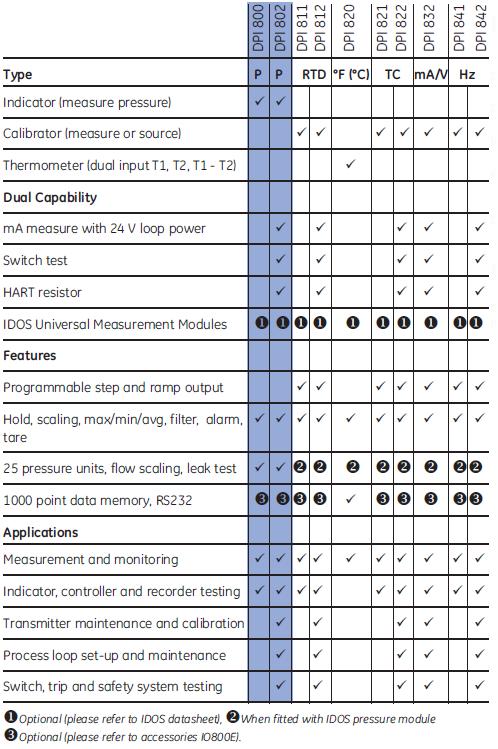

DPI 800系列通用规格

工作温度	14°F~122°F (-10°C~ 50°C)
存放温度	-4°F~158°F (-20°C~70°C)
湿度	0% ~90%，无冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
电磁兼容性	BS EN61326-1:1998 + A2:2001
安全	电气 BS EN61010:2001。压力设备指令 (PED), 等级SEP. CE 标志

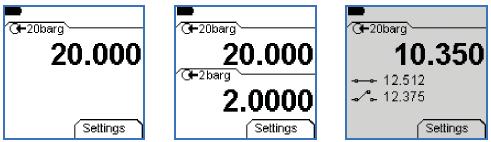

显示	图形LCD，带背光分辨率99999
大小 (长 x宽 x高) 及重量	7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 18盎司(500 g)
电池	3节AA碱性电池。测量时，工作时间>50小时；输出24V时，电池寿命>10小时

特点

• 高性能，低成本
• 测量和输出RTD的信号
• 2线制、3线制和4线制自动检测
• 温度测试和维护
• 变送器校验
• 回路设置和维修
• 开关校验

应用

• 温度测试和维护
• 变送器校验
• 回路设置和诊断
• 开关检测

DPI 800系列是全套先进、坚固、容易使用的手持式仪器.这些仪器性价比高，是对许多通用过程参数检测和校验的理想工具。先进的功能和创新性的技术能帮助您在更短的时间内解决更多应用问题，并能够提供给您可以信赖的数据结果。

规格

温度测试和测量

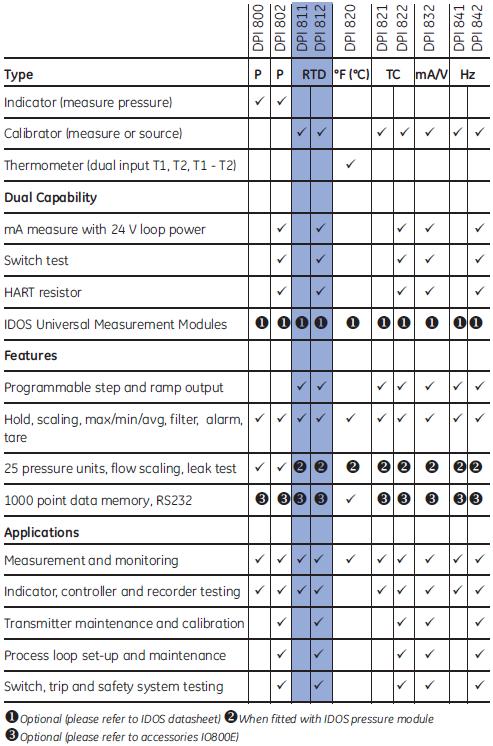

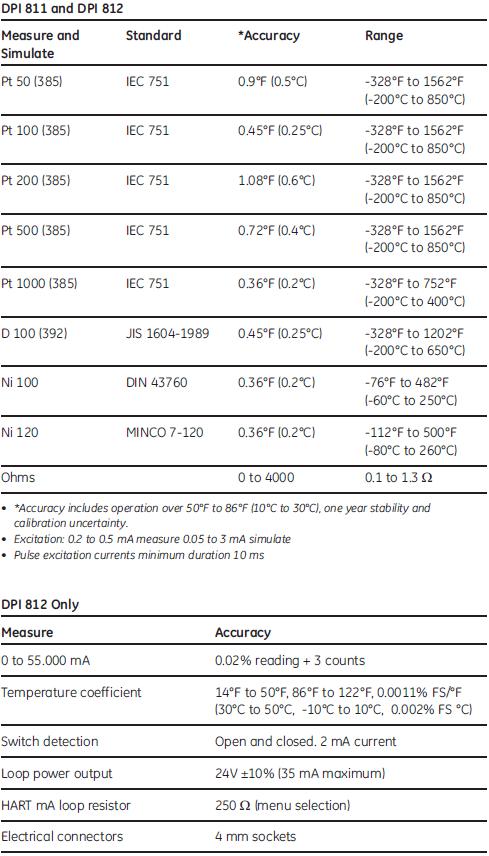

DPI 812 RTD校验仪	测量和模拟RTD传感器，是检查探头、指示仪、记录仪和控制器的理想工具。
2线制、3线制和4线制自动检测	迅速探测故障传感器及线路
兼容脉冲型RTD变送器	模拟模式
高级特性	步进、斜坡、最大/最小/平均值、读数保持等有利于进行系统检查及故障排除。

温度仪器及回路维护

DPI 812 RTD回路校验仪	提供同步的RTD输出及电流测量，便于对变送器及回路进行维护。
24V回路电源	可为变送器和控制回路充电
自动开关测试	捕获打开/闭合闸口，可进行快速、精确的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不便。

IDOS™ 灵活性

智能化数字输出传感器（IDOS）	可以提供通用压力模块，测量范围10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar)
充分灵活性	IDOS模块可以与任何相容的仪器一起使用。例如，DPI 812 RTD回路校验仪可与其配套使用从而形成一个全功能的压力校验仪。
即插即用	模块可以在仪器之间互换，不需要设置及仪器校验。 请参阅IDOS通用压力模块数据表。

DPI 800系列通用规格

工作温度	14°F~122°F (-10°C~ 50°C)
存放温度	-4°F~158°F (-20°C~70°C)
湿度	0% ~90%，无冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
电磁兼容性	BS EN61326-1:1998 + A2:2001
安全性	电气 BS EN61010:2001。CE 标志
显示	图形LCD，带背光分辨率99999
大小和重量	7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g)
电池	3节AA碱性电池。测量时，工作时间 >70小时；提供24V回路电源时, （24 V @ 12 mA）时，工作时间>10小时

特点

• 高性能，低成本
• 测量和模拟输出热电偶信号
• 先进的冷端补偿技术
• 温度测试和维护
• 变送器校验
• 回路设置和维修
• 开关校验

应用

• 温度检测和维护
• 变送器校验
• 回路设置和维修
• 开关校验

DPI 800系列是全套先进、坚固、容易使用的手持式仪器.这些仪器性价比高，是对许多通用过程参数检测和校验的理想工具。先进的功能和创新性的技术能帮助您在更短的时间内解决更多应用问题，并能够提供给您可以信赖的数据结果。

规格

温度测试和测量

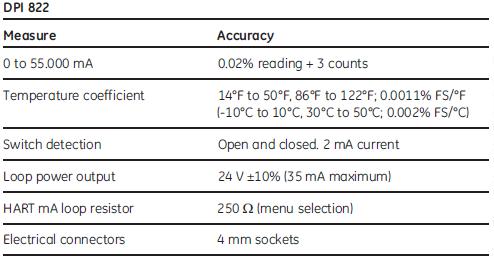

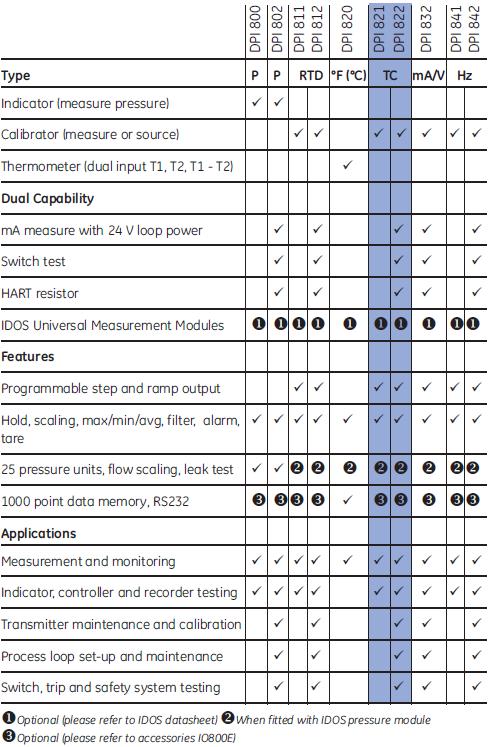

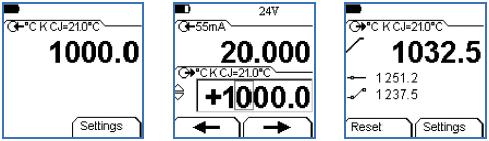

DPI 822热电偶校验仪	测量或模拟热电偶传感器，是检查探头、指示仪和控制器的理想工具。
独特的冷端补偿技术	几乎避免了环境温度变化引起的误差(专利申请中）

高级特性	步进、斜坡、比例缩放、最大/最小/平均值和读数保持等, 有利于进行系统检查及故障排除。

温度仪器及回路维护

DPI 822热电偶校验仪	同时提供热电偶输出值及毫安测量值，用于变送器及环路维护。
24V电源	向变送器和控制环路充电
自动开关测试	捕捉跳闸机构开/合值，进行快速、高精度的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不便。

IDOS灵活性

智能化数字输出传感器（IDOS）	可以提供通用压力模块，测量范围10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar)
充分灵活性	IDOS模块可以与任何相容的仪器一起使用。例如，DPI 822 RTD环路校验仪可以成为全功能的压力校验仪。
即插即用	模块可以在仪器之间互换，不需要设置及仪器校验。 请参阅IDOS UPM数据表。

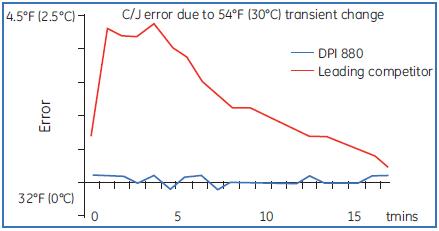

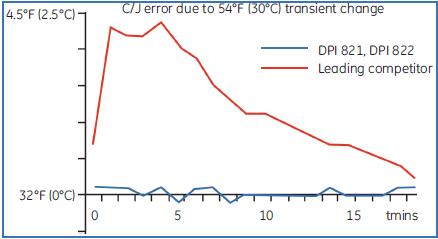

冷端误差	对于环境温度86°F (30°C)的变化, 最大误差值0.4°F (0.2°C)
热电偶接口	迷你型插口

DPI 800系列通用规格

工作温度	14°F~ 122°F (-10°C~ 50°C)
存放温度	-4°F~158°F (-20°C~70°C)
湿度	0% ~90%，无冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
电磁兼容性	BS EN61326-1:1998 + A2:2001
安全	电气 BS EN61010:2001。压力设备指令 (PED), 等级SEP. CE 标志
显示	图形LCD，带背光分辨率99999
大小 (长 x宽 x高) 及重量	7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 18盎司(500 g)
电池	3节AA碱性电池。测量时，工作时间>50小时；输出24V时，工作时间>10小时

特点

• 双读数功能：输出mA、mV或V； 同时测量mA或捕捉开关跳闸值
• 测量或输出mA、mV和V
• 24V环路电源，给变送器和环路供电
• 带背光的大显示屏，菜单驱动界面
• HART® 环路电阻
• 坚固、防风雨设计
• 结构紧凑，操作简单，易于携带
• 方便的单手操作
• 把握安全、抗冲击、弹性体保护
• 智能化数字输出传感器™(IDOS)及通用压力模块的即插即用型连接器

应用

• 过程仪器检测及维护
• 控制环路设置及诊断
• 设置DCS、PLC及信号调节器
• 阀门定位器调节

DPI 800系列是全套先进、坚固、容易使用的手持式仪器.这些仪器性价比高，是对许多通用过程参数检测和校验的理想工具。先进的功能和创新性的技术能帮助您在更短的时间内解决更多应用问题，并能够提供给您可以信赖的数据结果。

规格

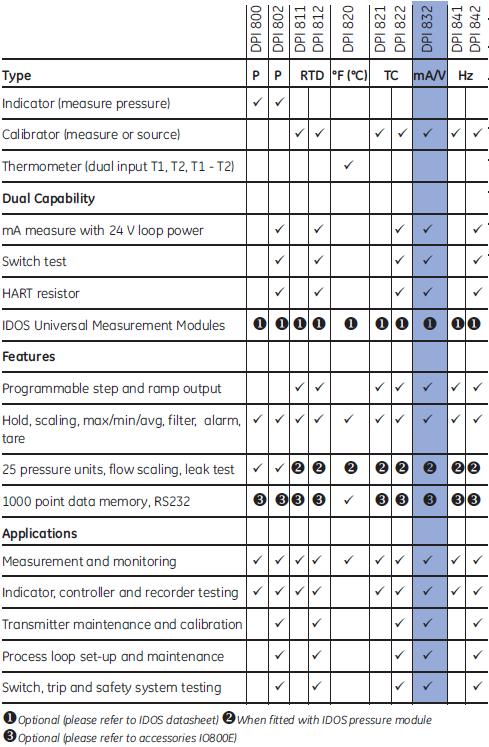

仪表检测及环路维护

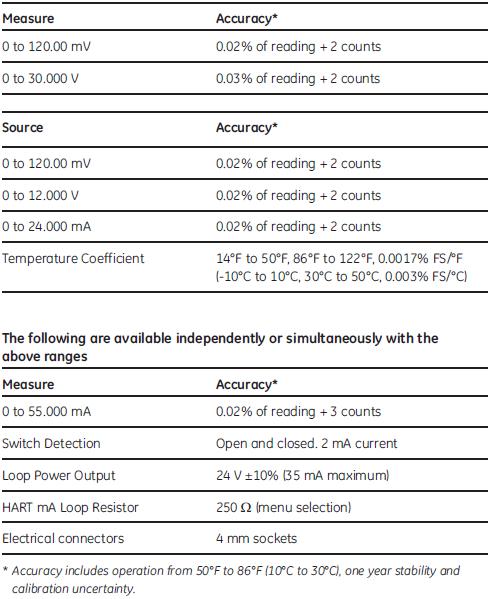

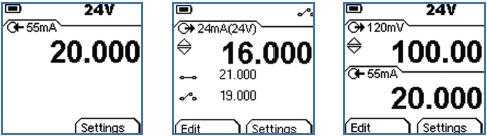

DPI 832- 电气环路校验仪	测量或输出mA、mV、V，捕捉开关跳闸值。它是过程技术人员检查和维护变送器、控制环路、DCS、PLC输入卡、信号调节器等的理想仪器。
可编程步进和斜坡输出	简化校验及方便系统诊断检查斜坡输出为变化率指示仪提供一个信号
可调节”微变“值	提供增量输出，便于准确设置阀门定位器以及测试开关、继电器、跳闸机构、报警装置等。
同步双读数	简化变送器的设置和校验；例如，输出mV、V或mA以及测量mA。
高级特性	读数保持、最大/最小/平均值（带时间戳）、比例缩放、迁移（漂移）、阻尼滤波等有利于进行系统检查及故障查找。
两个独立的24V电源	向变送器和控制环路充电
自动开关测试	捕获打开/闭合闸口，可进行快速、精确的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不便。

IDOS灵活性

智能化数字输出传感器（IDOS）	可以提供通用压力模块，测量范围10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar)
充分灵活性	IDOS模块可以与任何相容的仪器一起使用。例如，DPI 832电压电流校验仪可与其配套使用从而形成一个全功能的压力校验仪。
即插即用	模块可以在仪器之间互换，不需要设置及仪器校验。 请参阅IDOS通用压力模块数据表。

DPI 800系列通用规格

工作温度	14°F ~122°F (-10°C~ 50°C)
存放温度	-4°F~158°F (-20°C~70°C)
湿度	0% ~90%，无冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
电磁兼容性	BS EN61326-1:1998 + A2:2001
安全	电气 BS EN61010:2001。CE 标志
显示	图形LCD，带背光分辨率99999
大小和重量	7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g)
电池	3节AA碱性电池。频率测量时，工作时间 >70小时；提供24V回路电源时（24 V @ 12 mA）时，工作时间>10小时

特点

• 高性能的频率测量和发生器，能够产生3种不同的输出波形，振幅从0.1V~24V
• 测量或输出频率, 范围从0.01 Hz 到 50 kHz
• CPM, CPH 和总计数器
• 正弦波、方波、三角波，毫安测量、开关检测、24V回路电源
• 带背光的大显示屏，菜单驱动界面
• HART^® 回路电阻
• 外壳坚固、防风雨设计
• 结构紧凑，操作简单，易于携带
• 方便的单手操作
• 把握安全、抗冲击、弹性体保护
• 智能数字输出(IDOS)通用压力模块的即插即用型连接接口

应用

规格

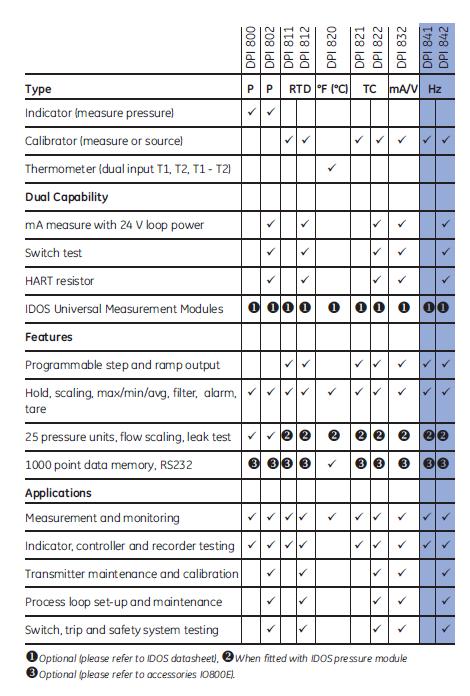

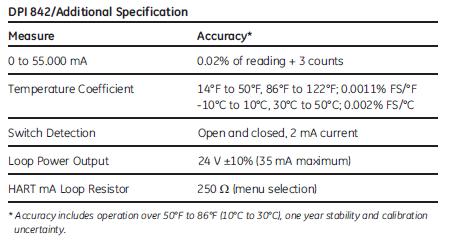

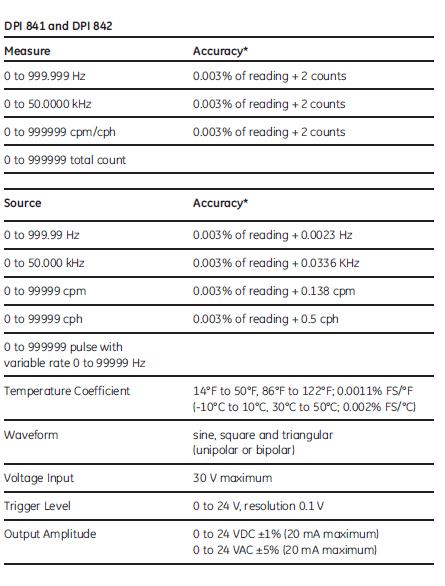

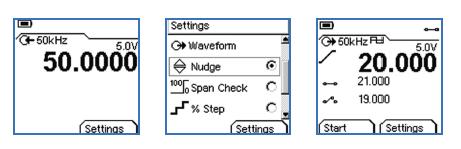

DPI 842频率/回路校验仪

自动触发器	探测最佳值，不受波形或振幅的影响。
频率缩放	读数使用流程单位, 例如，流量或转数/分钟
可编程步进和斜坡输出	简化校验和诊断过程
可调节”微变“值	提供增量输出，用于设置开关、继电器、保险闸和报警装置等。
高级特性	读数保持、最大/最小/平均值（带时间戳）、比例缩放、迁移（偏移）和阻尼滤波等, 有利于进行系统检查及故障排除。

双读数	同时提供频率输出值及毫安测量值，用于变送器及环路维护。
24V电源	向变送器和控制环路充电
自动开关测试	捕获打开/闭合闸口，可进行快速、精确的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不便。

IDOS灵活性

智能化数字输出传感器（IDOS）	可以提供通用压力模块，测量范围10 inH2O ~ 10,000 psi (25 mbar ~ 700 bar)
充分灵活性	这意味着IDOS模块可以与任何相容的仪器一起使用。例如，DPI 842频率/回路校验仪可与其配套使用从而形成一个全功能的压力校验仪。
即插即用	模块可以在仪器之间互换，不需要设置及仪器校验。

DPI 800系列通用规格

工作温度	14°F ~ 122°F (-10°C~ 50°C)
存放温度	-4°F~158°F (-20°C~70°C)
湿度	0% ~90%，无冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
电磁兼容性	BS EN61326-1:1998 + A2:2001
安全	电气 BS EN61010:2001。CE 标志
显示	图形LCD，带背光
大小 (长 x宽 x高) 及重量	7.1″ x 3.3 ″ x 2″(180 mm x 85 mm x 50 mm), 14盎司 (400 g)
电池	3节AA碱性电池。频率测量时，工作时间 >60小时；提供24V回路电源时（24 V @ 12 mA）时，>10小时
电气接口	4个（4mm）插口

附件

IO800A	带附件包的软纤维便携包
IO800B	皮带扣、腕带/挂环和桌面支架
IO800C	镍氢充电电池和外部充电器
IO800E	数据存储升级和RS232通讯线

特点

• 测量和输出mA，mV，V，电阻，频率和脉冲信号
• 模拟和测量8种RTD和12种热电偶
• 32种IDOS®"即插即用"压力模块可选，测量范围从10 inH₂O ~10,000 psi ( 25 mbar~700 bar)
• 能同时读取双路数据
• 自动开关测试和压力泄漏测试
• 24V回路供电
• 数据记录选项
• 结构紧凑，操作简单，易于携带
• 方便的单手操作

应用

• 检测和维护
• 变送器校验
• 回路设置和维修
• 开关、继电器及安防系统测试

DPI 800系列是全套先进、坚固、容易使用的手持式仪器.这些仪器性价比高，是对许多通用过程参数检测和校验的理想工具。先进的功能和创新性的技术能帮助您在更短的时间内解决更多应用问题，并能够提供给您可以信赖的数据结果。

规格

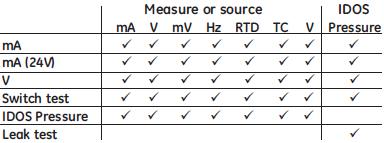

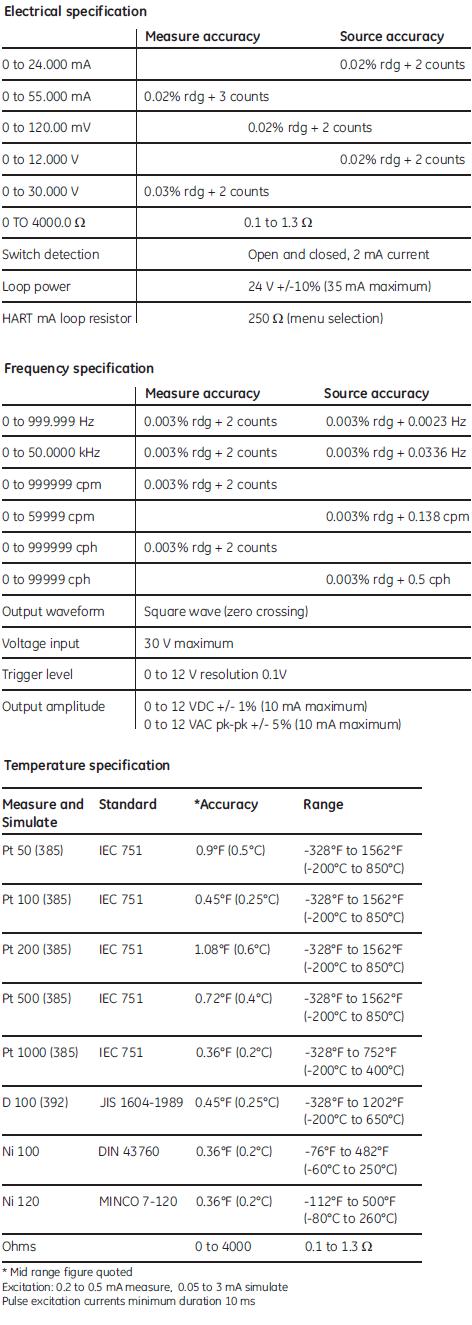

DPI 880多功能校验仪结构非常紧凑且易于操作，可用于检测、设定和校验几乎所有的过程参数。它可以测量、输出和模拟mA、mV、V、RTD、热电偶、欧姆、频率、脉冲和压力信号，捕捉开关值并提供24V回路电源。

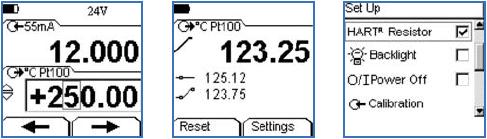

双路数据同时读取	既读取输入参数，又读取输出参数，从而简化校验及系统诊断过程。屏幕上显示出校验值，并可实时观察调节值，例如，当进行零点和满量程调节时。

可编程步进和斜坡输出	校验时用百分比步进输出进行快速步进，或者通过量程检查进行零点和满量程调节. 斜坡输出是精密模拟仪、变化率指示仪、阀门行程和开度检查的理想设置。
可调节微变输出	提供小增量变化输出，用于精确设定阀门定位器、开关、继电器和报警装置等。
自动开关测试	捕捉打开/闭合闸口值，可进行快速、高精度的“安全系统”检查。
HART电阻	可以在HART数字通讯器需要时切换到回路中，从而避免了携带250Ω电阻的不变。
24V回路电源	可向变送器和控制回路充电

自动检测2线制、3线制和4线制RTD	快速检测故障传感器及有缺陷线路。

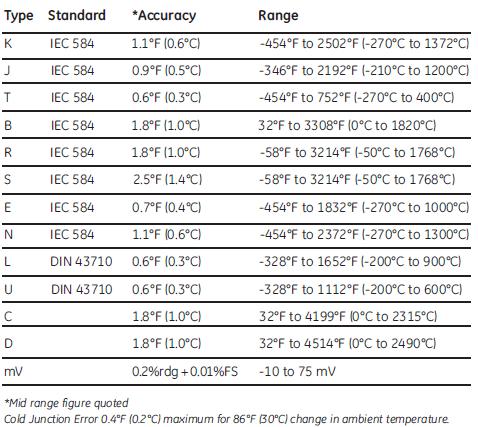

与多种探头相容的温度计	与8种RTD和12种热电偶相容，可以根据温度计应用场合选择相应探头，例如:通用场合、高温环境、卫生介质及侵蚀性介质。

频率

测量或输出Hz、 kHz、CPM和CPH。它提供了高精度的校验标准及多用途的测试工具, 是流程技术人员和电子工程师的理想仪器。专业的功能使电路和频率设备的测试和维护变得非常简单, 这些设备包括:频率/流量计、批次计数器、转速表、动作拾取器等。

自动触发器	不考虑波形和幅值检测最佳值。

压力

支持智能数字输出压力模块, (IDOS) 其测量范围为10 in H2O~ 10,000 psi (25 mbar~700 bar)。IDOS模块是即插即用型，无需设置或仪器校验。

标准精度和高精度	标准精度0.05% FS，包括工作温度32°F ~ 122°F (0°C ~ 50°C)、1年稳定性以及校验的不确定度. 高精度提供实验级精度0.01% FS。
充分灵活性	IDOS模块可以与任何带有IDOS图标的仪器配套使用。例如，DPI800系列及DPI 150。

IDOS通用压力模块

*IDOS UPM-S 标准精度	综合精度考虑温度32°F~ 122°F (0°C ~ 50°C)及1年稳定性
*IDOS UPM-S 高精度	高精度对应温度 65°F~ 82°F (18°C~28°C)。选项A） 高精度范围负向校验
压力接口	G 1/8 内螺纹或1/8 NPT 内螺纹 关于详细规格，请参阅IDOS UPM数据表。

一般规格

电气连接	4mm插口及迷你型热电偶插口
校验温度	50°F~ 86°F (10°C~30°C)，除非另有声明
工作温度	14°F~122°F (-10°C~ 50°C)除非另有声明； 温度影响系数 14°F~ 50°F, 86°F~ 122°F：0.0017%FS/°F (-10°C~ 10°C, 30°C~50°C： 0.003%FS/°C)；测量欧姆值时4°F~50°F, 86°F~ 122°F： 0.0028%FS/°F (-10°C ~10°C, 30°C~ 50°C： 0.005%FS/°C)
存放温度	-4°F ~ 158°F (-20°C ~ 70°C)
湿度	0% ~90%，非冷凝, Def Stan 66-31, 8.6 Cat III
冲击和振动	BS EN61010:2001, Def Stan 66-31, 8.4 Cat III
EMC	BS EN61326-1:1998 + A2:2001
安全性	电气 BS EN61010:2001。PED, 等级SEP. CE 标记
显示	图形LCD，带背光
大小 (长 x宽 x高) 及重量	7.1″ x 3.3″ x 2″ (180 mm x 85 mm x 50 mm), 15盎司 (425 g)
电池	3节AA碱性电池。测量时间>50小时；输出24V时>10小时

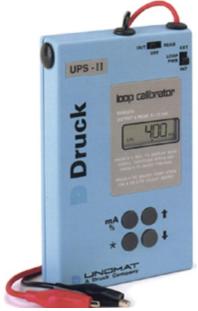

特点

• 输出和读取毫安值
• 对2线制变送器供电和测量
• 以流量百分比形式模拟和测量差压变送器
• 自动斜坡循环用于耐久性测试
• 自动步进用于自动校验
• 恒定的校验电流
• 恒定电流用于确定阀门行程

应用

规格

输出范围	0~21.00 mA
输入范围	0 ~21.00 mA
精度	量程的0.05%
分辨率	10 mA
温度影响	0.0015% /°F (0.003% /°C)
内部环路电源	24 VDC 稳定
外部环路电源	56 VDC最大值
测量输入	12 ? 12Ω，包括保险丝
驱动能力	900 Ω
工作温度	15°F~120°F (-10°C~ 50°C)
电池寿命	提供12mA:13小时 测量:64小时
电池	4节1.5V AA电池
回路不匹配	闪烁“loop“
电池电量低	闪烁“lobat“
超量程	闪烁“EEEE“
极性反接	闪烁“pol“
外壳	抗冲击性高的ABS塑料
大小	3″ x 5″ x 0.83″ (77 mm x 124 mm x 21 mm)
重量	9盎司 (285 g)，包括电池
恒定步进	校验仪可以输出或模拟恒定的校验电流，测试可校验接收装置或设定阀门行程。从菜单中可以选择不同的电流水平。 4~20 mA线性： 4、8、12、16、20 mA 0 ~20 mA线性： 0、5、10、15、20 mA 4~ 20 mA 平方根 (流量): 4、5、8、13、20 mA 0~20 mA平方根 (流量)： 0、1.25、5、11.25、20 mA 4~ 20 mA： 3.8、4、4.2、12、19、20、21 mA 输出电流可以手动或自动调整。在自动步进模式下，两步之间相隔10秒。 在阀门模式下，自动步长是:3.8、4、4.2或19、20、21 mA
斜坡	校验仪可以按高分辨率输出或模拟，在 4 ~ 20 mA 或 0 ~20 mA中，连续向上/向下循环。极限值之间循环时间0秒
百分比读数	校验仪能显示4~20 mA或0~20 mA的百分比读数，还能直接以流量百分比形式模拟和测量差压变送器。

特点

• 测量或输出0~ 24 mA
• 精度：读数的0.01%
• mA与%读数同时显示，线性或流量输出
• 步进、量程检查、阀门检查、斜坡
• 6 VDC电压测量和回路连续性测试
• 兼容HART® 设备

应用

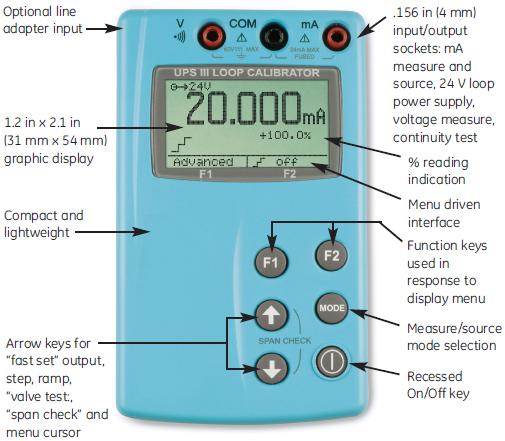

图形显示
使用菜单驱动的图形显示，比传统的旋钮、开关、多功能键和双键组合更简单。

测量或输出0 ~ 24 mA
在测量和输出模式下，都提供内部24V回路电源。这一点在工厂停运期间很重要。

精度：读数的0.01%
此精度包括12个月的稳定性和温度影响。UPS III对最新式仪表能进行4:1 校验，一般情况下，是数字多用表（DMM）精度的20~80 倍。

百分比读数同步显示
mA读数和4~ 20 mA或0~20 mA的百分比同时显示。UPS III也可把mA读数转换成流量的百分比。其它许多回路校验仪不可能做到这一点。

步进、量程检查、阀门检查
线性测试中的快速步进和零点、量程调整。在阀门模式，能检查阀门开度及测试开度值。

自动步进和斜坡输出
输出间隔（1~599s）可调，可单手完成回路检测、阀门设置和阀门开度检查。

“快速设置”输出
使用箭头键可以以0.001 mA的间隔设定输出值。按住箭头键可以快速输出下一个值。此校验仪是检测报警设备的理想工具。

60 VDC测量
用于电压输出仪器的回路诊断和维修。

回路连续性和开关检测工具
当查找故障、检查回路完整性及测试开关时，减少了对数字多用表的依赖性。

HART兼容性
内部235Ω回路电阻（菜单选择）

EMC符合EN 61326-1标准
符合重工业标准。而大多数回路校验仪只适合轻工业使用。

　

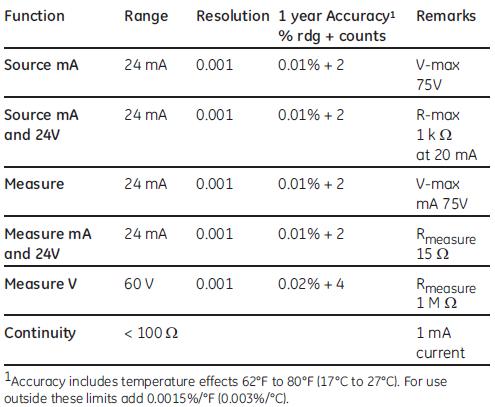

规格

性能参数

电气特性

电源	4 节 5号A碱性电池（标配）或电源适配器（见选项B）
电池寿命	在读数模式下75小时；12mA时，18小时
自动关机	30分钟(未进行任何按键操作)
电池电量不足	显示电池标志
回路开路	闪烁“open loop"
回路电阻高	闪烁“check loop Ω"
超量程	显示（over)
Hart回路电阻	235Ω菜单选择

环境特性

参考校验条件	72°F (22°C) ±2°F(±3.6°C)/RH 45% ±15%
工作温度	14°F~122°F (-10°C ~50°C)
相对湿度	0~90%，无冷凝
电气参考	EN 61010, /EN 61326-1:1997 + A1:1998, CE标志

结构特性

外壳材料	ABS高强度塑料
尺寸（宽 x高 x深）	3″ x 5″ x 1″(77 mm x 129 mm x 24 mm)
重量	9.7盎司 (275 g)，包括电池
显示	图形LCD(31 mm x 54 mm)
电气接口	4mm工业标准插口

特点

• 可调分辨率和显示对比度
• 使用标准工业AA电池
• 电池电压和电池电量低显示
• 信息屏幕显示序列号、软件版本和校验日期
• 主要以mA或%读数
• 自动断电设置（启用或禁用）

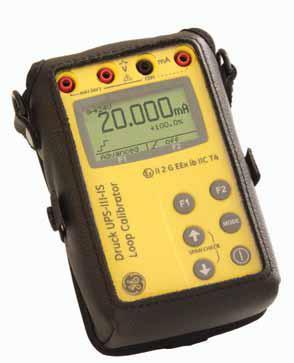

• 有可配有背带的便携包（注意：UPS III IS用于危险区域。）

应用

规格

供电
4 节5号碱性电池/电源适配器
电池寿命
测量模式下60小时。12mA时，14小时。
自动关机
30分钟(未进行任何按键操作)。
电池电量不足
显示电池标志
回路开路
闪烁显示 “开路”
回路电阻高
闪烁显示 “检查环路Ω”
超量程
显示 (over)
HART 回路电阻
220 Ω 菜单可选环路电阻
环境特性
参考校验条件
72°F (22°C) ±9°F(±5°C)/RH 45% ±15%
工作温度
14°F~104°F (-10°C~ 40°C)
相对湿度
0% ~90%,非冷凝
电气参考
EN 61010, EN 61326:1997 + A1 (1998) + A2 (2001) + A3
(2003), CE标志
危险区域认证
ATEX:II 2G Ex ib IIC T4 (-10°C＜Ta＜+40°C)
证书编号BASEEFA 06ATEX0224X
IEC:Ex ib IIC T4 (-10°C＜Ta＜+40°C)
证书编号 IECEx BAS 06.0053X
结构特性
外壳材料
ABS高强度塑料
尺寸
3.5″ x 5.5″ x 1.7″(90 mm x 140 mm x 42 mm)
重量
16.2 盎司(460 g)，包括电池和背包

显示
图形 LCD, 1.2″ x 2.1″(31 mm x 54 mm)
电气接口
4 mm工业标准插孔

特点

• 压力量程 10″ H2O~ 10,000 psi (25 mbar~700 bar)
• 0.05%满量程(FS)， 综合精度
• 可选0.01% FS高精度
• 完全可互换，不需设置
• 抗冲击、弹性材料保护
• 坚固、全天候防护、操作简便

应用

• 外接压力传感器,用于与IDOS相容的仪器
• 应用试验、测量、监控、校验
• 可扩展仪器的量程及检测能力
• 结构坚固、操作简便。
• 精度高、外壳结实，可即插即用。
• 性价比高,应用范围广。

规格

*IDOS UPM_S 标准精度
总精度包括0°C ~50°C工作温度范围内的校验不确定度及1年的稳定性。包括负向校验。

*IDOS UPM_P 高精度
在18°C~28°C范围内具有良好的精度,在5°C ~ 45°C范围工作时为 0.014% 满量程 (FS)；在25 ~ 700 mbar范围内时精度为 0.075%

稳定性
0.01%读数/年
(10″ H2O~ 5 psi (25~350 mbar)：0.03% ）
校验不确定度： 读数的50 ppm。
负向校验可选

过载压力 (最大瞬态/间歇压力)
5 psi (350 mbar)及以下： 4 x FS
10~10,000 psi (700 mbar~700 bar)： 2 x FS
最大工作压力:1.1 x FS

压力接口
G 1/8 内螺纹； 表压高于30 psi (2 bar)时参考M5；
1/8 NPT内螺纹; 表压高于30 psi (2 bar)时参考10-32 UNF

电气接口
3 ft (1 m) 长电缆，带仪器锁紧接头

工作温度
14°F~122°F (-10°C~50°C)

存放温度
-4°F ~ 158°F (-20°C~ 70°C)

湿度
0~90%， 无冷凝, Def Stan 66-31, 8.6 Cat III

冲击和振动
BS EN61010:2001. Def Stan 66-31, 8.18 和 8.6 Cat III.
EMC
BS EN61326-1:1998 + A2:2001

安全
电气BS EN61010:2001. PED, 等级SEP。CE标志。

大小(长 x宽 x高) 和重量
5″ (最大值) x 2.3″ x 1.7″ (130 mm x 60 mm x 45 mm), 0.53~ 0.71 lbs (240~ 325 g)
