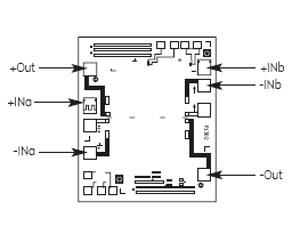

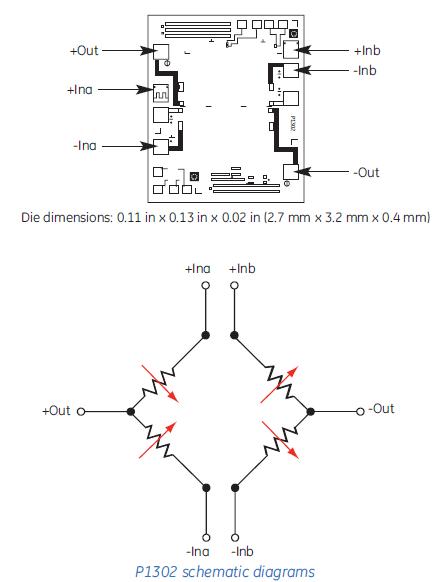

P1302压阻式压力传感器呈现出一个小型0.11in x 0.13in (2.7mm x3.2mm)芯片的外观。当用1.0mA激励P122时，它会产生与输入压力成比例的毫伏输出量。P1302可作为差压和表压传感器使用。有了NovaSensor的SenStable®技术，P1302会提供很好的长期稳定性和出色的重复性。

P1302

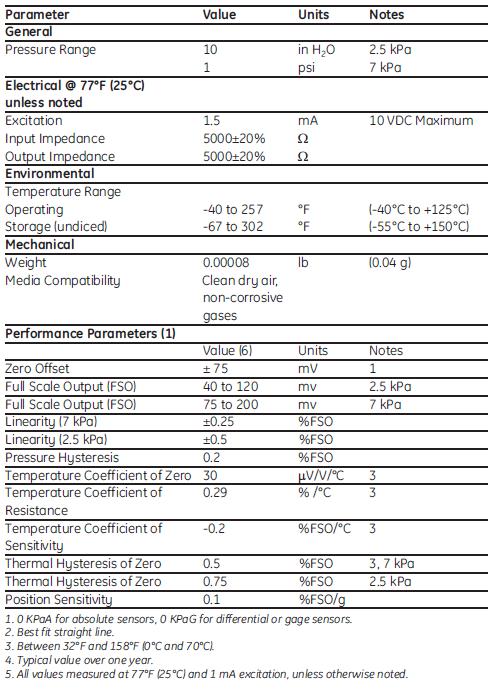

1302-tb1

下载

说明	English
P1302 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

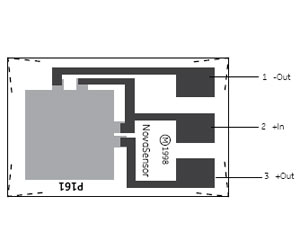

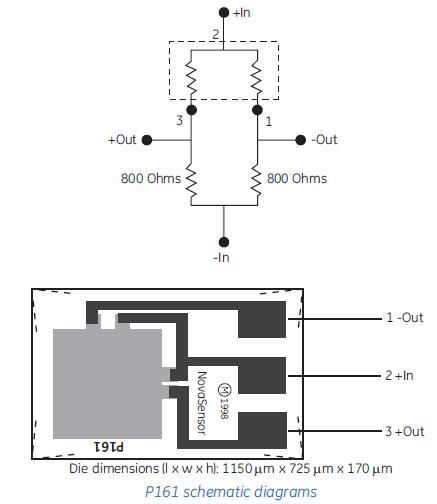

NovaSensor硅压力传感器P161

P161是一个超微硅压阻式压力传感器芯片，适用于监控导管尖的压力。P161利用硅融接来在小型为主导的产业里提供尖端性能。

特点
应用

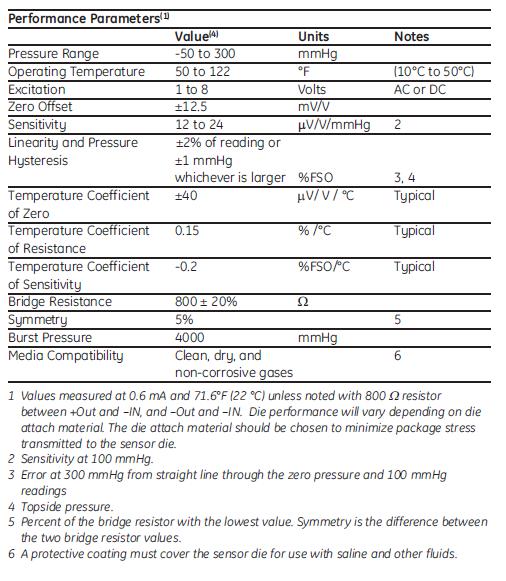

规格
下载

特点

微小型
标准压力范围 –50 ~ 300 mmHg
AC或DC激励
4000 mmHg 突发速率

下载

说明	English
P161 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

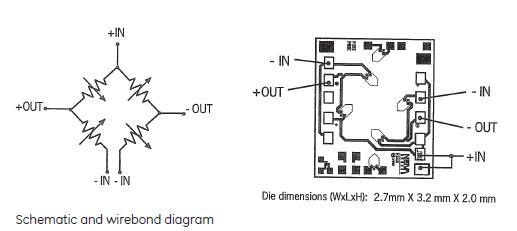

P112

P112是利用我们专利SenStable®技术获得优越稳定性的一个通用的硅压阻式感压原件。P112也利用了一个粘合的玻璃底座来提供热和芯片两者的固定压力绝缘。

特点
应用
规格
下载

特点

高可靠性，固态硅压力传感器
在绝对、差压和表压类型下适用
非线性 < .25 % FSO
可以进行温度补偿来消耗电压或电流供给。
2X过压能力

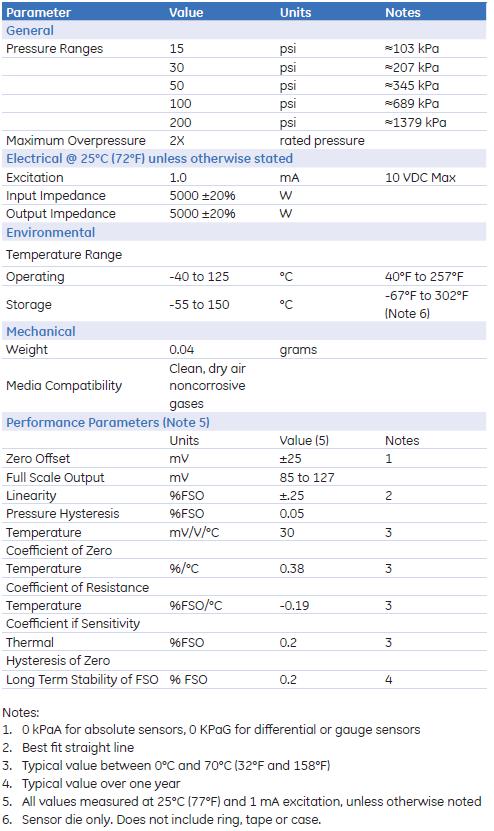

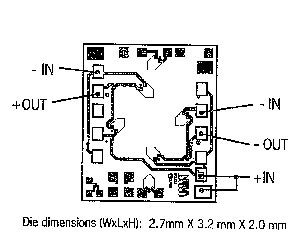

NovaSensor P112压阻式压力传感器呈现出一个小型2.7mm x 3.2mm(0.10in x 0.12in))芯片的外观。当用1.0mA激励P122时，它会产生与输入压力成比例的毫伏输出量。P122作为一个绝对压力传感器在介质压力被标识为密封在芯片的内部真空时是可被使用的。P112也可以作为差压和表压传感器来使用。有了NovaSensor的SenStable®技术，P1112会提供很好的长期稳定性和出色的重复性。有了NocaSensor的“平坦式程序”，P112可以为一个恒流或一个恒压电源进行温度补偿。

下载

说明	English
P112 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

P122

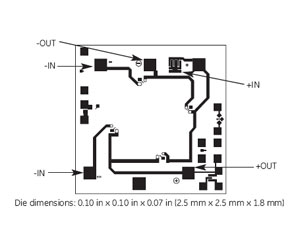

P122压阻式压力传感器呈现出一个小型0.10in x 0.10in (2.5 mm x 2.5 mm)芯片的外观。当用1.0mA激励P122时，它会产生与输入压力成比例的毫伏输出量。

特点
应用
规格
下载

特点

•高可靠性，固态硅压力传感器。

•在绝对压力类型下适用

• 标准压力范围:0到1700，0到3500，0到17000和0到350000kPa

•非线性率< 0.25% FSO

•2X过压能力

应用

•过程控制系统

•气动控制装置

•生物医疗仪器

•液压系统

规格

P122压阻式压力传感器呈现出一个小型0.10in x 0.10in (2.5 mm x 2.5 mm)芯片的外观。当用1.0mA激励P122时，它会产生与输入压力成比例的毫伏输出量。P122可用作绝对压力传感器，其中介质压力可作为密封在芯片的内部真空的基准。有了GE的SenStable®技术，P122会提供很好的长期稳定性和出色的重复性。

参数值单位注释

一般

压力范围 1700 KPaG ?250 psi (-1.03 bar)

3500 KPaA ?500 psi (-2.06 bar)

7000 KPaA ?1000 psi (-6.89 bar)

35000 KPaA ?5000 psi

最大过压 2X 额定压力

在 25°C (77°F)下的电气性能，除非另有说明

激励信号最大值 1.0 mA 10 VDC

输入阻抗 5000 ±20% ?

输出阻抗 5000 ±20% ?

环境

温度范围

工作 -40 to 257 °F (-40°C to 125°C)

贮存（undiced）-67 ~ 302 °F (-55°C ~ 150°C)

机械

重量 0.00008 lb (0.04 g)

介质兼容性纯净干燥气体

非腐蚀性气体

性能参数 (1)

值 (6) 单位备注

零点误差 ±50 mV 1

满量程输出(FSO) 240 ±35 mV 6

线性度 ±0.25 %FSO 2

压力迟滞性 ±0.05 %FSO

温度系数 ±30 :V/V/°C 3

电阻温度系数 0.27 % /°C 3

灵敏度温度系数 -0.19 %FSO/°C 3

零点热迟滞 0.2 %FSO 3

满量程长期稳定性 0.2 %FSO 4

1. 绝压传感器0 KPaA, 差压或表压传感器 0 KPaG。

2. 最佳拟合直线。

3. 在32°F和158°F 之间(0°C 和70°C)

4. 典型值超过一年。

5. 所有测量值都是在77°F (25°C)和1 mA激励下测量，除非另有说明。

6. 51009和51013为133 ± 33 mV

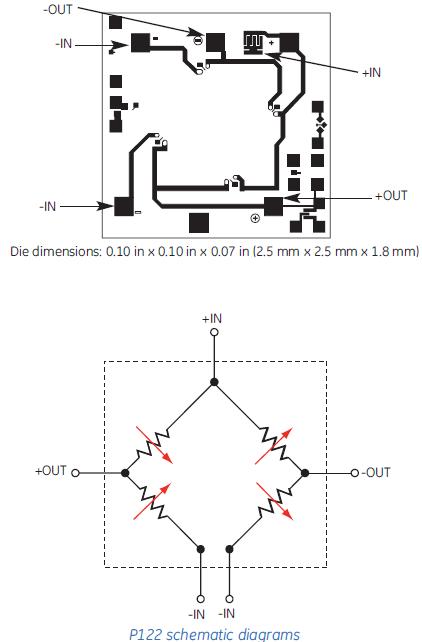

P122-2

下载

说明	English
P122 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

P562

P562压阻式压力传感器是专门为医疗应用而设计的。低线性度误差和低输入输出阻抗使P562成为一次性压力传感器芯片的一个业界标准。

特点
应用
规格
下载

特点

• 高度可靠的硅压力传感器

•对于一次性应用价格便宜

• 0到100 mmHg压力范围

• 耐辐射设计

•线性度误差在生理学压力范围内小于1%

应用

•一次性压力感测器(DPT)

•宫腔内压 (IUP)

•生物医疗仪器

•输液泵

规格

说明

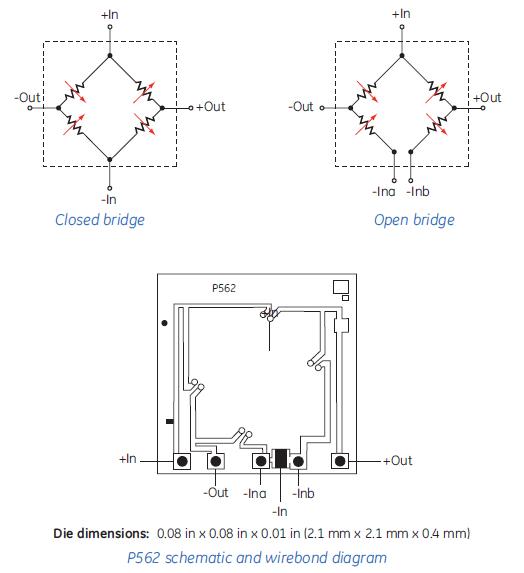

GE的P562压阻式压力传感器是专门为医疗应用而设计的。低线性度误差和低输入输出阻抗使P562成为一次性压力传感器芯片的一个业界标准。由于更新的灭菌方法，这个传感器芯片为耐辐射设计。焊线位于一侧使DPT和IUP的包装宽度最小化。根据补偿电路选择一个敞口桥式焊线配置。灵敏度可以被外部电路轻易地改变，从而达到AAMI标准下的5 :V/V/mmHg灵敏度。

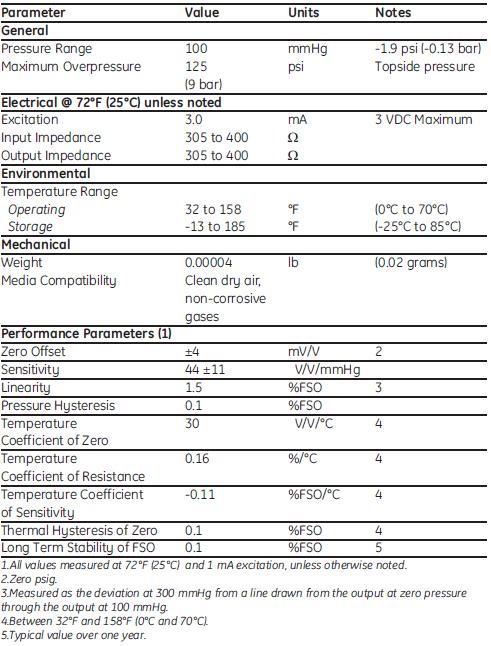

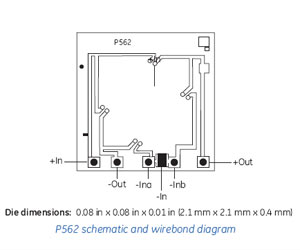

P562-1

运输和装运

所有晶片用防护箱运输。晶片用塑料环缝在胶带上。所有晶片均经过电气检测和外观检查。每个晶片的样本都验证偏移量、满量程输出及线性度。电力次品涂有红色圆点。外观缺陷次品涂有蓝色圆点。每个晶片都会有下列信息：批量编号，晶片号码，设备编号和优质芯片号。

　

下载

说明	English
P562 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

P111

P111是利用我们专利SenStable®技术获得优越的稳定性的一个通用的硅压阻式感压原件。P111也利用了一个粘合的玻璃底座来提供热和芯片两者的固定压力绝缘。

　

特点
应用
规格
下载

特点

高可靠性，固态硅压力传感器
在绝对压力和差压类型下适用
标准压力范围：0到100, 0到200和 0到700 kPa
非线性 < 0.25% FSO
2X过压能力

应用

过程控制系统
气动控制器
生物医疗仪器
液压系统

规格

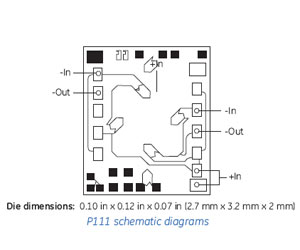

GE的P111压阻式压力传感器呈现出一个小型0.10inx 0.12in (2.7mm x3.2mm)芯片的外观。当用1.0mA激励P111时，它会产生与输入压力成比例的毫伏输出量。P111作为一个绝对压力传感器在介质压力被标识为密封在芯片的内部真空时是可被使用的。P111也可以作为差压和表压传感器来使用。有了NovaSensor的SenStable®技术，P111会提供很好的长期稳定性和出色的重复性。传感器芯片有一个63mil的玻璃束缚层。若想获得更厚的绝缘束缚层，请与工厂联系。

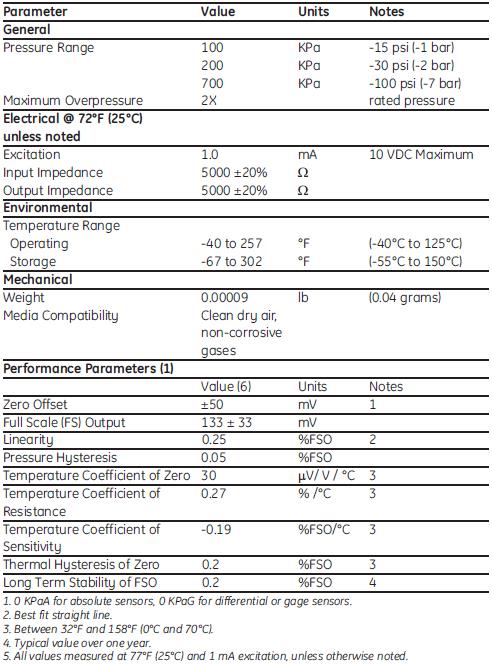

P111-1

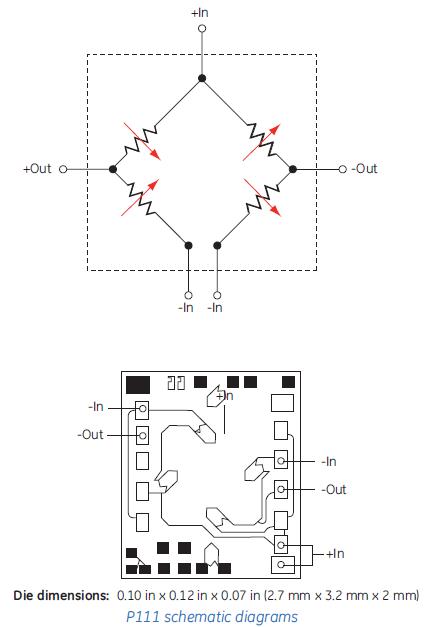

P111

下载

说明	English
P111 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

P1300

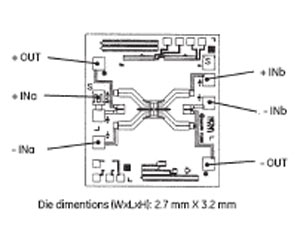

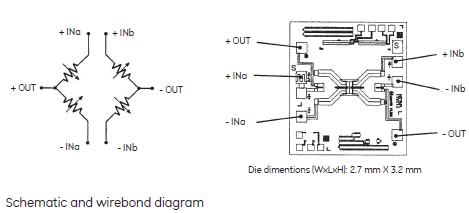

NovaSensor P1300压阻式压力传感器呈现出一个小型2.7mm x3.2mm芯片的外观。当用1.5mA激励P1300时，它会产生与输入压力成比例的毫伏输出量。有一个恒压电源传感器就会运转；但是，灵敏度会改变–0.23%/°C。P1300可以作为差压和表压传感器来使用。NovaSensor的SenStable®程序会提供很好的长期稳定性和出色的重复性。芯片基底必须和电源正极相连，以便保持良好的长期稳定性。为了达到这个目的，+INa要和传感器及基底垫（有一个“S”标记）相连。

特点
应用
规格
下载

特点

高可靠性，固态硅压力传感器。
标准压力范围：2.5 kPa (0.3 psi)和7 kPa (1 psi)
5X过压能力

应用

过程控制系统
HVAC
舱体压力，呼吸器。

规格

P1300

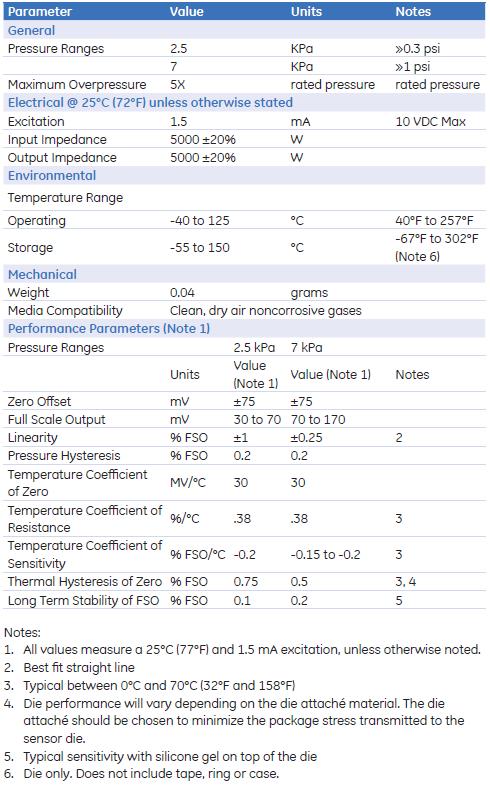

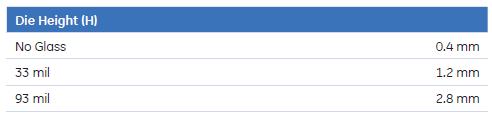

P1300低压传感器芯片规格

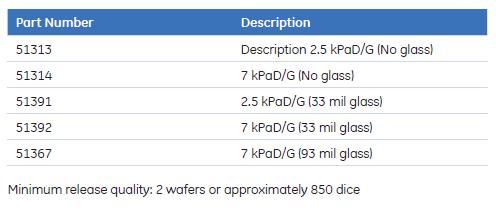

订购信息

下载

说明	English
P1300 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions

P883

P883是利用我们专利SenStable®技术获得优越稳定性的一个通用的硅压阻式感压元件，而且它特别适合最高成本的高容量应用。P883可以选择性地利用一个粘合的玻璃底座来提供热和芯片连接应力隔离。

　

特点
应用
规格
下载

特点

高度可靠，固态
在绝压或表压（差压）下适用
适用于不同的玻璃厚度或完全没有玻璃（如需更多信息，请与GE联系）
设计为可用恒流或恒压进行温度补偿。
NovaSensor的专有SenStable®技术会带来出色的长期稳定性

应用

液位传感
汽车系统
过程控制
气动控制器
液压系统

规格

说明

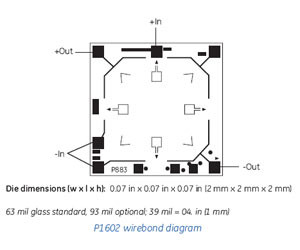

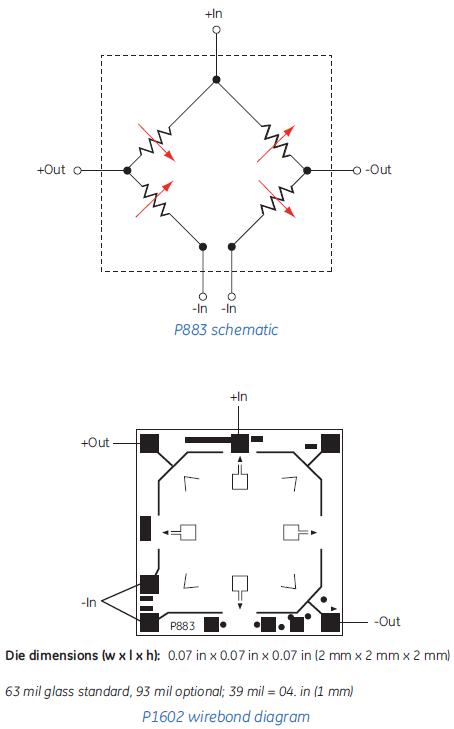

P883在一个惠斯通电桥电路里利用了四个等值的压电电阻器。当被激励时（(1.0 mA, DC），P883产生一个与施加压力有直接比例的差动毫伏输出信号。可作为表压（差压）或绝对传感器来用，P883同样为在一个广泛的温度范围内降低温度滞后而设计。所有芯片都经过外观检查和电气检测来验证零点偏移每个晶片的样品都进行了灵敏度、线性度和温度系数的测试。

P883

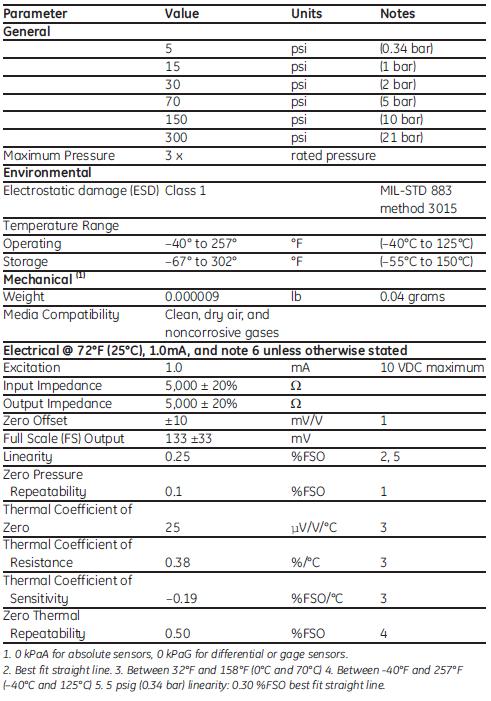

P-883-Tb1

　

订购信息

下载

说明	English
P883 Brochure
Sensors for healthcare
Temperature resistance curves
Thermometrics temperature sensor solutions
