Kaye LabWatch软件

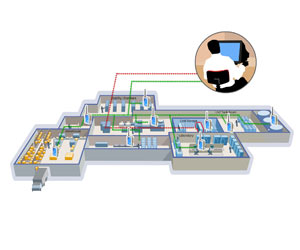

LabWatch™环境监测系统是环境和设施监测应用的完整的解决方案。
LabWatch软件可以检测报警状态，报警探头的位置，还可以安全存储并保护数据，并将所有数据存档，无需产生大量的纸张文件，让您轻松地访问数据并进行分析。
利用LabWatch系统，可以很容易地通过拨号进入系统检索当前报警状态和探头温度及湿度数值。只需将您的访问代码输入到手机，LabWatch系统则提供完整的报警汇总选项，或报告所有所需的传感器或室的存在值。
LabWatch环境监测系统可以灵活的按照用户要求自动生成报告。通过安全存档，该系统可随时提供您需要的关有内部和监管要求的文件信息。
目前，LabWatch采用RFValProbe数据收集系统，进行实时无线温湿度监控。RF ValProbe装置收集温度和湿度信息，并将信息传输给Labwatch系统。
特色
完整的解决方案
LabWatch把高品质传感器，最新的无线和有线通信和软件系统及互联网整合在一个简单易用的整体解决方案里，它实现了精密的监控、有效的报警、完美的报告以及完整的数据安全存档的有机结合。
LabWatch实时监测报警条件，并在报警发生后及时通知相关人员， 不论他们身在何处。随之生成的、经过加密处理的数据和系统跟踪审核文件提供现场监控数据、报警以及所采取的相应措施的详尽信息，而无需产生大量的纸张文件。 法规遵从
LabWatch系统扩展的报告功能可以生成符合FDA、GMP/GLP、AABB、JCAHO、AAALAC认证和其他监管机构要求的报告。。通过维护从传感器监测到的可靠数据，系统能迅速地提供数据分析信息并生成符合规章制度要求的报告。
可扩展性和灵活性
不论用户是监测五个或者五百个点，用一部独立的计算机或者与网络连接的企业，LabWatch都将提供模块以满足您的特定需求。LabWatch为客户提供非常灵活的系统建立方式，或者GE公司提供完整的LabWatch系统交钥匙系统解决方案。
监测、报警、数据安全、报告、访问、可视
Kaye LabWatch具备先进的监测和报告功能，被证明是实验室、仓库和稳定性监测需要的有效的交钥匙解决方案。该系统提供成本低，效益高的方法，，方便用户查看并记录实时数据，按照监管标准监测实验室设备中重要物品的存放状态。系统提供重要的实验室环境信息，确保实验室设备工作在要求的工作范围内，从而保护用户资产，并提供标准要求的记录数据。
|
主要特点和优点
有线/无线
|

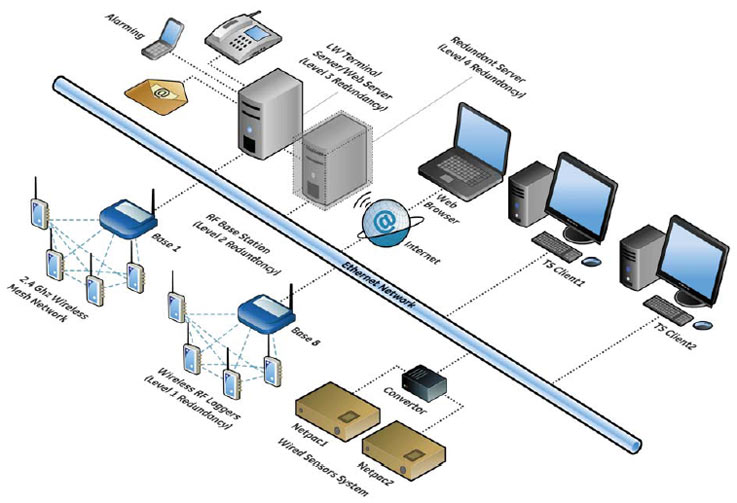

系统结构稳定可发展 。 Kaye LabWatch™ 系统像是一个在多能级系统中包含大量信息和多层次冗余的企业架构模型。在架构中的每个元素都要健全、完整，并为独立的子系统。系统的最初级输入位于极高精度校正过的传感器模块（温度/湿度/CO2/压力等等）。这些传感器测量数据进入RF ValProbe无线射频数据记录器或Netpac模块。电池供电的射频记录器存储并根据编程间隔将传感器元件的实时数据转送到射频基站。这些记录器可存储多达3万个样本，并且具有当基站电源断掉，或RF射频传输故障恢复数据功能。 通过稳定的可靠相互连接的无线2.4GHz RF（无线电射频）网络，并采用SmartMesh技术，实现无线记录器和基站之间数据实时通讯。每个基站最多可连接100个无线记录器，最多8个基站可以通过以太网或者USB与LabWatch系统连接。RF基站提供网络或服务器故障的二级冗余箱，且每100个记录器可以存储3万个样本。RF基站通过行业标准的OPC服务器与LabWatch服务器进行通信。 LabWatch系统可以是无线系统，也可以是有线系统。系统架构基于客户的应用,支持有线和无线输入的混合系统，也可以在现有的有线/无线网络添加新的有线或无线点。在有线系统中，传感器模块实际连接到Netpac模块。Netpac模块通过以太网或RS485与LabWatch系统连接。Netpac模块通过安装于LabWatch系统的Netpac驱动器与服务器进行通信。 LabWatch是位于完整的位于LabWatch服务器（通常是Windows 2003服务器）的完整应用程序，包括多个软件模块，如GE 的Intellution iFIX软件，用于报警的Win 911，以及用于与射频基站、Netpacs和用户应用软件进行通信的驱动程序。传感器模块输出的所有数据，应用程序的配置信息，数据跟踪记录，以及安全信息均存储在LabWatch服务器上。用户可以依据服务器配置情况，通过用户终端、查看节点或Web客户远程访问LabWatch系统。也可以配置冗余服务器作为主服务器出现故障时的备件。LabWatch应用程序配置，将所有信息和数据按照设置的间隔定期保存到规定的备件空间。 |
应用
Labwatch能用于监测
- 仓库
- 洁净室
- 血库
- 药房
- 冷库
- 动物房
- 实验室
Labwatch系统监测设备
- 稳定性试验箱
- 冷冻箱
- 冰箱
- 恒温恒湿箱
- 超低温冰箱
- 液氮罐
- 烘箱
LabWatch系统监测所使用传感器
- 温度 - 热电阻RTD、热电偶
- 湿度
- 二氧化碳
- 压强 - 差压、绝压
- 开关 - 门开关、继电器开关
- 电压/电流输入信号
- 光 - 可见光、紫外线
- 气流
规格
一般规格
| 操作系统 | Microsoft Windows 2000, XP, Server 2000/2003 (32-位) |
|---|---|
| 软件 | Intellution iFIX、LabWatch报警报告系统、WIN-911报警通知 |
| 兼容性 | 与任何基于OPC的硬件Netpac Wired连接 |
Netpac Wired模块有线方式
| 输入信号 |
电压±55毫伏、±100毫伏、±1伏、±10伏 电流0到1毫安、4到20毫安、10到50毫安 热电偶J、K、T、R、S、E、B（包括冷端补偿和线性化） 热电阻Pt-100、Cu-10 干接点打开/关闭 |
|---|---|
| 输入信号数量 | 在20输入增量中从20到100输入NEMA 2或4外壳 |
| 输出信号 |
连接器输出，120VAC、2安；26VDC、1安 模拟输出0到10VDC、0到5VDC、4到20毫安、1到5毫安 |
| 工作环境 | 温度：0到60°C；湿度：无凝固现象，0到95% |
| 通讯 | 双线串行RS-485；到主机的最大距离：16,000英尺（5000米）或较远距离，采用公司局域网 |
| 供电电源 | 输入：12VDC、24VDC、115VAC、230VAC 功耗：任意数量通道的最大值为11瓦 |
传感器
| 热电偶 |
J、K、T：T类型的规格：绞合，22AWG，40°C时精度为±0.1°C，±0.25°C 121°C：组内变化(类型) 40°C时±0.03°C，121°C时± 0.05°C |
|---|---|
| 湿度 |
仅湿度或湿度与温度输入：湿度精度：1%或2%； 输出：4到20毫安，电源24VDC；温度范围：-10 到 78°C, ± 0.3°C精度 |
| 其他传感器 | 光（可见光和紫外光）、压强（绝压和差压）、流量、CO2、门开关 |
射频ValProbe无线现场模块
| 温度 |
内置传感器范围：-20°C到+60°C(0.6°C的精度从0°C到45°C) 外置传感器范围：-196°C到+200°C（0.1°C的精度从0°C到60°C） 外置传感器的最大电缆长度为30英尺/9米 |
|---|---|
| 相对湿度 | 内置传感器范围：0到100％RH（25°C时精度的2％从10％到90％） |
| 辅助输入 |
干触点（最大50伏） 电压0-10(0.5％满量程的精度) 电流4-20毫安（0.5％满量程的精度） |
| 输入信号数量 |
1 x
温度 +
1 x
相对湿度 1 x 温度 + 1 x 相对湿度 + 0-10VDC/4-20毫安 + 触点 5 x 温度 (3-线 或 4-线 100?热电阻） |
| 工作环境 |
机身：-40
到
60°C，不凝固状态RH
0 %
到
95% 外部温度探头：-196 到 +200°C 记录器尺寸：2.5英寸×5英寸×1.25英寸（64毫米x127毫米x32毫米） 基站尺寸：7.5英寸×5英寸×1.75英寸（190毫米x127毫米x45毫米） |
| 电池寿命 | 1分钟采样率时8000小时 |
| 射频基站 |
最大节点量：100 连接：以太网或USB2.0 |
| 射频技术规格 |
2.4GHz
SmartMesh®技术 从一个节点到另一个节点的范围约为300英尺/90米 每个节点充当一个中继器 |
| 无线存储 | 多达1万个数据样本 |
下载
| 说明 | English |
|---|---|
| LabWatch Pro manual |
|
| Monitoring, Alarming & Reporting System - LabWatch |
|
| Multi Temperature Channel RF ValProbe® for LabWatch |
|

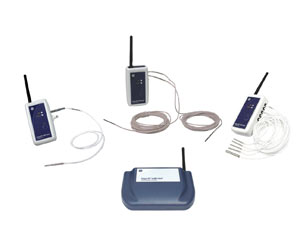

Kaye RF ValProbe无线验证系统
记录器专门用于仓库、实验室、冰箱和冰冻机。记录器有外部相对湿度传感器，以及内部或外部温度传感器。记录器可读取4/20毫安、0-10伏或触点开关输入。
- 内部相对湿度传感器：范围0-100％RH，精度2％RH
- 内部温度传感器：范围-20°C到60°C，精度0.5℃
- 外部温度传感器：范围-200°C到200°C，精度0.1°C到0.3°C
- 电池寿命：例如2年@1分钟采样率
记录器中的各传感器可存储多达10000个样品，无法进行射频通信时，它可作为数据记录器，如同放置在仓库排气暧通空调管道的记录器。记录器一旦与基站或其他记录器取得射频通信后，将立即恢复数据输送功能。
特色
- 射频网状网络技术提供可靠的实时过程数据。利用全球2.4GHz射频频率
- 100％数据传输验证保证
- 无射频网络时，能够将数据存储于记录器
- 电源寿命为2年
- 单独工作或连接个人电脑
- 直观的研究设置和广泛的计算
- 同类最佳的数据分析工具
- 报告工具可以处理和创建合并的报告
- 提供温度精度为0.1°C、相对湿度为2％、4/20毫安、0-10伏，以及触点开关输入
应用
GE的网状网络技术适用于各种苛刻的环境。当它用于Kaye系列产品时，可以将100个节点连接在一个无缝的、可靠和自我形成的网状网络上。网状网络技术允许节点和基站相互联通，纠正微弱的射频链接，并自动调整以适应动态射频环境。
