M系列变送器

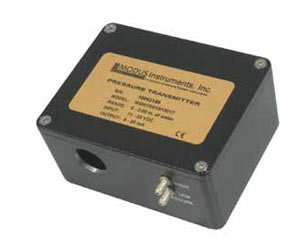

M Series Transmitter - Differential Pressure Transmitters

以第4类认证为特点

M系列差压变送器测量低压力，其特点是耗电量低，并可提供多种模拟输出信号。有多种标准压力范围及电气额定值供选择这些变送器的特点：没有可动部件磨损、可靠的长期稳定性、几乎对位置不敏感。

M系列变送器典型地用于监测洁净室内压力、暖通空调系统、速度压力和起泡器液位系统；探测泄露；监测过滤器、引风罩和排烟罩的差压；以及其它低压力应用场合。

变送器放在一个结构简洁、带垫圈的重型铝合金外壳内。此外壳设计达到IEC529标准的IP65或者NEMA 4。模铸铝合金外壳带嵌入式垫圈防止水分或灰尘进入壳体内。墙壁安装孔在模铸铝合金外壳范围内，被壳盖遮住。墙壁安装孔和壳盖固定螺钉在垫圈范围之外。可以通过外壳前面的敲落孔接近电气端子。可以选择1个或2个敲落孔和3个墙壁安装孔，容纳1/2" 导管或公制PG11和 PG13连接器。插入式端子连接器配备导线保护元件及端子固定螺钉。

W系列包括4个型号：M10、M20、M30和M40这4种型号包括多种电源和信号选项。用20转电位计进行量程及零点调节，获得较高的分辨率。M系列变送器已经通过有资质实验室的检测，符合欧盟委员会指令Directive 89/336/EEC的要求，电磁辐射测量按EN50081-1，电磁抗扰度检测按EN50082-1。

特点
应用
规格
下载

特点

精度± 1% 满量程
长期稳定性
坚固的NEMA 4/IP 65 铝合金外壳
0-5V, 0-10V 和4-20 mA 输出
DC及24、120、240 VAC 输入
极性反接保护
NIST可溯源校准
CE认证

应用

洁净室压力监测
暖通空调过程和自动化
速度测量
过滤器和排烟罩差压
泄露探测

规格

性能

精度	量程的± 1% （考虑非线性及迟滞的影响）
校准	NIST（美国国家技术标准局）可溯源标定

环境

操作温度范围	.00°C~46.11°C (0°C~45°C)
存放温度	-20°F to 160°F (-30°C to 70°C)
温度对零点的影响	±.05%/°C
温度对量程的影响	±0.02%/°C
工作湿度范围	10%~90% RH, 无冷凝
抗冲击性	10 G (11 ms)
耐振动性	5 G， 50 Hz

电气接口

欧标极化插头/连接器

连接	插入式端子排，用于导线14 ~ 26 AWG
材料	玻璃填充聚酯

外部特性

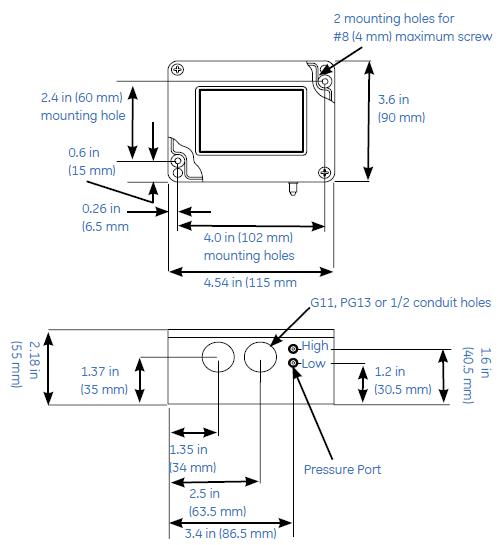

尺寸	3.56″ x 4.54″ x 2.18″ (90 mm x 115 mm x 55 mm)
材料	#A380铝合金

trans-spec1

壳盖螺钉	M4不锈钢无磁性螺钉
漆层	黑色环氧树脂漆
敲落孔	选择2个孔敲落孔尺寸 1/2″(12.70 mm) ，配导管，PG11或PG13连接器不包含电缆密封盖。
压力接口	3/16″ (4.57 mm) 直径适合于: 1/8″(3.04 mm)内径， Tygon™管或聚氨酯管， 0.11″~ 0.15″ (3 mm~4 mm) 1/4″ (6.35 mm)外径，聚氨酯管 0.23″(6 mm)
重量	最大值1.27 lb (576 g) 两个接口带一体式过滤器测量差压、表压或真空。适合空气或惰性气体

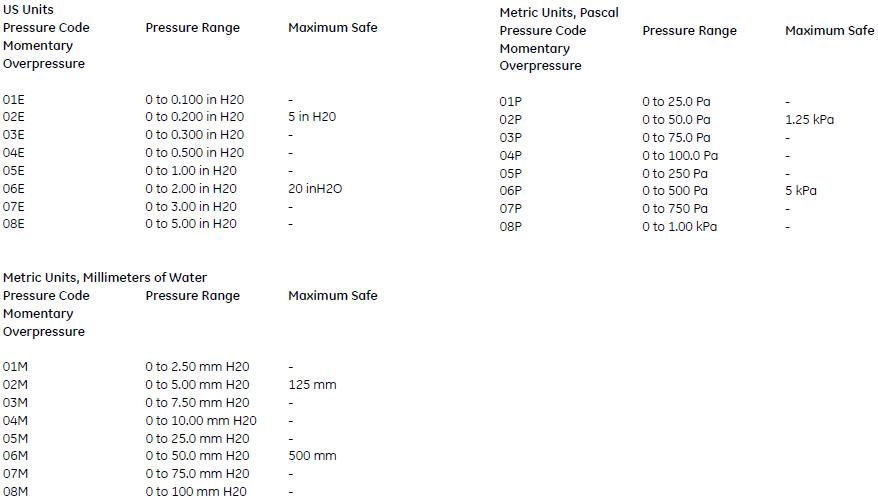

trans-spec2

下载

说明	English	Italiano
Modus Series M Differential Pressure Transmitters

LPM/LPX1000 系列

LPM/LPX1000 Series- Differential Pressure Transmitter

LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。与传统传感器相比，此变送器有如下更多优势：用户可定义的阻尼单元、卓越的长期稳定性、湿/湿差压工作模式等。在湿/湿差压工作模式下，导电性液体可接触测量膜片。如果压力变送器仅被固定安装在同一个受压区域内，则LPM/LPX 1000可通过将第二个压力端口直接通大气的方式进行湿/湿表压的测量。LP1000系列湿/湿差压变送器是洁净室暖通空调监测与控制的理想工具。

{tab=特点}

范围±0.1~ ±30 inH2O (0.25~70 m bar)
精度：±0.5% FS BSL (±0.25% FS可选)
长期稳定性> ±0.5% FS /年
校准证书选项
湿/湿差压
用户可定义阻尼单元
单向或双向测量
电流或电压输出

{tab=应用} {tab=规格}

压力测量

量程范围	0.1、0.2、0.25、0.5、0.75、1、2、2.5、3、4、5、6、8、10、16、20 inH2O 及1 psi，单向或双向测量(可以提供其它压力单位，见订货信息)。
过载压力	0.1~1 inH2O： 3.5 psi 2~6 inH2O： 10 psi 8 inH2O~1 psi：17 psi
最大静压	所有量程：30 psi
供电电压	电源电压 (Vs) (在端子处) 电流输出不带显示 10~30 VDC 电流输出带显示 15 ~30 VDC 电流输出带显示和LED指示器 20~30 VDC 电压输出10~30 VDC 电压输出 (0~10 VDC) 15 ~30 VDC 本质安全型供电电压 LPX传感器带显示11~30VDC LPX 传感器带显示17 ~ 30 VDC LPX传感器带显示和LED指示器17~30 VDC
输出信号选项	单向测量电压 0 ~2.5 VDC 0~5 VDC 0 ~ 10 VDC 1 ~ 6 VDC 电流 4 ~20 mA 双向测量电压 2.5 ±2.5 VDC 5 ±5 VDC 电流 12 ±8 mA 注意：电压输出是3线制，电流输出是2线制。
零点调整范围	±5% FS
满量程调整范围	±5% FS
响应时间	用户可调节为10ms~2s（工厂默认设定为10ms）
负载性阻抗	电压输出5kΩ，最小值；电流输出 RL (kΩ)< (Vsupply - Vs) 20

性能参数

非线性、迟滞及重复性的影响	±0.5% FS 最佳直线 (BSL ); ±0.25% FS BSL (可选)
静压影响	在正常工作静压下,影响可为零
稳定性	在标准条件下平均变化不超过1% FS/年
供电灵敏度	<0.05% FS/V
补偿温度范围	32~122° F (0~50° C)
温度影响	32~122 °F (0~50° C) 压力范围0.1 inH2O~ 0.5 inH2O： ±0.01 inH2O 压力范围0.8 inH2O~1 inH2O： ±0.02 inH2O 压力范围2 inH2O~3 inH2O： ±0.05 inH2O 压力范围 4 inH2O~ 6 inH2O： ±0.10 inH2O 压力范围8 inH2O~14 inH2O： ±0.20 inH2O 压力范围 16 inH2O ~ 28 inH2O: ±0.40 inH2O

环境特性

防尘/水等级	IP 64（带C2螺钉连接除外)
温度范围	工作温度32~ 122 °F (0~50 °C)
湿度	0 ~100% RH, 无冷凝
安装位置影响	对量程无影响，可能有零点漂移，可以通过电位计来纠正。注意：LPM/LPX1000 出厂时，是在膜片处于垂直位置时校准的。

结构特性

外壳	铝合金
湿式部件	与铝合金、不锈钢316L、铍铜合金、黄铜、Inconel X750合金、粘结剂和塑料相容的气体和液体。
电气连接	DIN 43650A插头带插座外部螺钉连接 DIN C插头带可移动插座
压力连接	10-32 UNF内螺纹至 0.125″ (3.175 mm) 的管连接
重量	大约1 ~2 lb (0.45 ~ 0.91 kg)，取决于配置
认证	CE标志，ATEX本质安全（可选，仅对电流输出型号）LCIE05ATEX6081X

{tab=下载}
