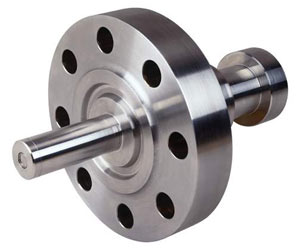

PTX 400
PTX
400系列压力、温度和压力/温度双输出变送器专为在海底长期使用而特殊设计的。它使精密过程测量能在海底井源及生产管线上直接进行。该变送器的设计规范基于API性能要求PR2和产品技术规格等级PSL3。
PTX 400利用微机械加工硅压阻压力测量技术，此技术经GE
Druck公司30年连续开发和实践验证。此外，高度集成的高性能铂电阻变送器使其还具有精确温度测量能力。
 |
 |
GE专有的用于压力测量的压阻硅技术经过了广泛的现场验证，将其同用于温度测量的PT100技术结合在一起,

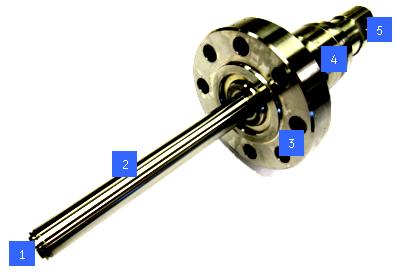

使该变送器可实现单一或双重（冗余）测量配置。测量元件邻近平齐安装的探头端部，这种设计便于动态响应，同时，当测量过程中形成蜡状物或水化物时，这种设计也消除了堵塞的可能性。
-
校验压力范围最高可达15,000
psi/1035 bar
-
总体压力测量精度+/-0.025%
FS
-
温度范围 –46
~ +180ºC
-
总体温度测量精度+/-0.2%
FS
-
经验证可在
-70ºC低温下工作，用于冷启动气井
|
| |
|
 |
客户可定制探头长度，变送器的模块化设计和结构缩短其交货周期，使其适用于短周期项目。 |
| |
|
 |
机械接口材料的选择范围宽
-
耐蚀/高耐蚀不锈钢及625合金镀膜，或全部采用625合金
|
| |
|
 |
单一或双重（冗余）测量配置的电子组件置于传感器末端,不直接接触过程发热，从而可延长传感器使用寿命及提高稳定性。
|
| |
|
 |
经验证可在
4500m/+14,500
ft深的海水中使用，且此变送器设计采用灵活的接口来适应您的不同需求。
-
Diver、ROV、MKII等可用于单一或双重（冗余）配置
|
海底生产系统(SPS)

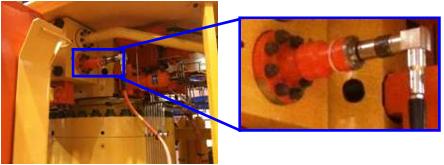

PTX
400压力和温度变送器安装在海底油气生产树上。
-
当监测SPS中关键点的压力和温度时，变送器的性能和可靠性是极为重要的。例如，当监测生产树（如节流阀、环管等）和注射树中井源流体的压力和温度时或当监测通过管汇流回至立管流体的压力和温度时。PTX
400系列专为满足SPS中这些关键监测并确保在项目开发周期内能正常工作而设计。
-
用于10k生产树的10kpsi标准变送器（15kpsi
过压保护），通过625合金材质API
6A法兰与生产树/管汇相连。对于高温高压应用，可提供15kpsi
(22,500 psi
过压保护) API
6A法兰，其采用GE专有的SOI技术。SOI技术原开发用于航空工业中温度超过+250ºC的场合，因为传统的硅压阻技术产品在如此高温时性能不稳定。当井内高温高压流体的温度达到+180ºC时，
SOI技术仍使PTX400变送器能正常工作，且其性能、稳定性及产品寿命不受任何影响。此变送器结构全部采用电子束焊接，焊接工作由获得ASME
IX资格的焊工完成。这可确保设计的紧凑型产品在水下4500m处工作时的安全性，满足超深水中安装要求。
-
单一或双重配置的压力和（或）温度变送器提供模拟输出(4-20mA/20-4mA)或数字输出（Modbus总线，或符合SIIS的CANbus总线）。使用Diver-mate,
ROV或Stab连接器，通过单一或双重插接，模拟和数字输出能灵活地与海底控制模块（SCM）相连。您可以根据您的需求对参数配置进行灵活选择。
|
HIPPS压力变送器
-
SIL型可选，响应时间快，模拟输出。PTX
400系列也可用于HIPPS模块的压力监测。
防喷器（BOP）
-
PTX
400具有卓越的性能、可靠性及承受过载压力的能力。这使它成为BOP井源液体监测的理想工具，作为BOP控制系统的一部分用于关键点的测量。
海底流体管线监控
-
海底管道和立管的压力及温度监测测量元件邻近平齐安装的探头的端部，这种设计确保当出现泥、沙、沥青和水化物时变送器不容易被堵塞。
|
变送器通用规格
|
10kpsi变送器 |
|
压力量程 |
100 bar~690
bar，密封表压或绝压 |
|
精度（综合精度） |
模拟:+/- 0.1%
FS
数字: +/-0.025% FS |
|
压力漂移 |
小于+/-0.02%
FS/年 |
|
最大破坏压力 |
2倍FS，最高达15,000
psi/1035bar，对校验无影响 |
|
最大过载压力 |
1.5倍FS，最高达15,000
psi/1035 bar |
|
初级耐压 |
>15,000
psi/1035 bar |
|
次级耐压 |
>15,000
psi/1035 bar |
|
校验温度范围 |
-46°C~
+150°C |
|
温度精度（总精度） |
+/-0.2% FS |
|
温度漂移 |
+/-0.1% FS/年 |
|
工作温度范围 |
-46°C~+150°C
(如需要，可降至-70°C) |
|
存放温度 |
-55°C~ +80°C |
|
供电电压 |
9 ~36 Vdc
(模拟)/ 9 to 32Vdc
(数字) |
|
输出信号 |
模拟：(4~20
mA/20~ 4 mA)
数字:Modbus
RTU，CANopen
SIIS，2级容错 |
|
输出响应 |
100ms |
|
输出选项 |
单路压力输出/单路温度输出/单路压力和温度输出/双路压力输出/双路压力和温度输出/双路温度输出
单路压力输出和双路温度输出/双路温度输出和单路压力输出 |
|
法兰材料 |
过程部件：625合金
(符合NACE MR
0175规定)
浸入海水部件:耐腐蚀不锈钢(UNS
S31803)(符合NACE
MR 0175规定） |
|
法兰类型 |
API 6A, 2
1/16", 10,000
psi,
BX152环状槽/API 6A，
1 13/16"， 10,000
psi， BX151 环状槽 -
可根据需求可提供其它规格 |
|
电子组件封装 |
316L不锈钢(符合NACE
MR 0175规定) |
|
高压承受 |
+4,500
米/+10,500 英尺 |
|
材料溯源 |
BS
EN10204:3.1/3.2 |
|
冲击和振动 |
符合 ISO
13628-6 |
|
变送器安装 |
任意方向 |
|
15kpsi变送器 |
|
压力量程 |
345
bar~1035bar，密封表压或绝压 |
|
精度（综合精度） |
模拟:+/- 0.1%
FS
数字: +/-0.025% FS |
|
压力漂移 |
+/-0.02%
FS/年 |
|
最大破坏压力 |
2倍FS，最高达22,500
psi/1551 bar |
|
最大过载压力 |
1.5倍FS，最高达22,500
psi/1551 bar |
|
初级耐压 |
>22,500
psi/1551 bar |
|
次级耐压 |
>22,500
psi/1551 bar |
|
校验温度范围 |
-46°C~
+180°C |
|
温度精度（总精度） |
+/-0.2% FS |
|
温度漂移 |
+/-0.1% FS/年 |
|
工作温度范围 |
-46°C~+180°C
(如需要，可降至-70°C) |
|
存储温度 |
-55°C~ +80°C |
|
供电电压 |
9 ~36 Vdc
(模拟)/ 9 to 32Vdc
(数字) |
|
输出信号 |
模拟：(4~20 mA/20~
4 mA)
数字:Modbus
RTU，CANopen
SIIS，2级容错 |
|
输出响应 |
100ms |
|
输出选项 |
单路压力输出/单路温度输出/单路压力和温度输出/双路压力输出/双路压力和温度输出/双路温度输出
单路压力输出和双路温度输出/双路温度输出和单路压力输出 |
|
法兰材料 |
过程部件：625合金
(符合NACE MR
0175规定)
浸入海水部件:高耐蚀不锈钢
(UNS S32760)
(符合NACE MR
0175规定) -
如需要，可采用其它材料 |
|
法兰类型 |
API 6A， 2
1/16"， 15,000
psi， BX 152环状槽-
如需要可提供其它规格 |
|
电子组件封装 |
316L不锈钢(符合NACE
MR 0175规定) |
|
高压承受 |
+4,500
米/+10,500 英尺 |
|
材料溯源 |
BS
EN10204:3.1/3.2 |
|
冲击和振动 |
符合 ISO
13628-6 |
|
变送器安装 |
任意方向 |
|
