GSM商业/家庭防盗报警系统

    这是我们最新开发成功的GSM商业/家庭防盗报警系统，这套系统具备传统电话报警的所有功能，它最大的优点是不再依赖传统的有线电话执行报警，而是借助最可靠、最成熟、覆盖面极广的GSM移动网络，采用拨打报警电话和发送中文短消息形式进行报警，具有直观、高效、可靠的优点。

这套系统和目前市场上常见的电话报警系统的区别在于：

    彻底脱离利用电话线的报警模式。常见的报警系统都是通过电话拨号报警的，但是有线电话其实很容易被破坏，因为一般居民楼的底楼都集中放置电话配线箱，如果小偷入室以前打开配线箱把电话线破坏了，系统就不可能报警了。而我们系统采用GSM移动网络是很难被破坏的。

    当采用电话拨号报警时如果主人正好在使用手机是无法收到报警电话的，有时会延误警情造成重大损失。但是短消息却没有这个缺点，即使主人正在使用手机，也能在通话中及时收到报警短消息。

    常见的电话报警系统在报警时只能播放一条固定内容的语音提示，例如：“某某地点有窃贼入侵！”作为收到报警电话的主人只知道家中的系统发生报警了，具体是由于传感器安装方式不正确引起误报还是真的有贼侵入还是无法确定的。而我们系统可以通过辨别是哪个有线防区或者是哪个无线防区报警的进行判断，能分析出小偷是从那个部位入侵的？小偷现在已经进入了哪一个房间？作案已经达到什么程度了？主人可以根据这些信息就能确认情况，马上作出应对。

   有线防区功能也是非常实用的，第一，有线探头无需电池，因此不存在电池没电造成探头失效的缺点，第二，有线探头不通过315MHZ高频发射报警，因此非常难以被阻塞干扰。因此一般专业领域如银行和财务室都是采用有线探测器报警的。

    具有两路远程遥控输出控制端口，通过相应的接口电路，可以进行远程控制，例如：打开灯光、关闭空调、控制电饭煲等等。特别适合工业机房远程防盗控制，一般工业机房、电信的手机信号基站、电力变电站等比较偏远，防盗和远程控制比较重要，因为可能无法连接有线电话，并且使用有线电话投入比较大（需要初装费和月租费用）所以使用我们开发的GSM报警系统最合适了，并且我们的系统有三路有线输入报警功能，客户可以用来接入一些报警量，例如机房温度过高、市电断电、有人闯入、备用电源故障、冷却风机启动等等，这样一旦上述情况出现，值班人员能立即收到中文短消息（例如：启东站市电消失！）和报警电话。值班人员收到报警信息后可以远程监听确认报警信息属实，并且可以远程控制，例如：打开冷却风机、投入备用电源、接通消防警报系统、关闭闸门等等。

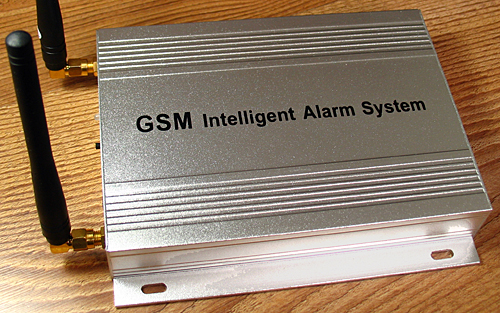

无线GSM家居防盗报警系统 每套596元

技术参数：

1、静态电流：20mA
2、工作电压：9～12V
3、工作温度：-10℃～ +55℃ 相对湿度≤90%，大气压力86 ～106Kpa。
4、支持GSM900/1800MHz双频工作模式
5、支持PHASE 2/2+协议（包括数据业务）
6、GSM发射功率：CLASS4（2W）/EGSM900，CLASS1（1W）/GSM1800
7、无线编码方式：ASK
8、无线工作频率: 315 MHz，PT2262编码格式，振荡电阻4.7M
9、无线遥控的传输距离：100米 (开阔地)
10、无线探测器允许数量：16个
11、主机包装彩盒大小：85 x 45 x 25mm
12 、报警电话数量：5组，电话号码长度：最大16位

一、如何理解主机基本功能

1、利用双频GSM无线网络，报警不受距离限制。
2、支持GSM手机，兼容中/英文短消息报警功能，移动中接警和布撤防。
3、预设5组报警电话号码含房号信息，可向主人、小区保安、110联网报警管理中心报警。
4、报警现场监听功能：能清晰地听到现场的语音、人走动、挖、撬等动作声音。
5、通过无线遥控器，控制该系统布防、撤防或紧急报警，使用户在实际使用中方便快捷。
6、密码操作，确保系统安全：可通过异地电话密码遥控布防、撤防、监听、远程遥控。
7、主人能通过电话或手机，远程遥控两路输出，控制房间灯光、空调开关、电饭煲等。
8、主机具有3路有线输入控制端，方便连接各种有线报警设备。
9、主机具有报警时一路继电器输出控制端口，可以方便可联动电源，如灯光、录像机等工作。
10、外接喇叭接口、静音/警笛声报警转换。
11、可配16路各种无线防盗探测器(无线对射栅栏、无线烟感、无线煤气感、无线紧急按钮)
12、全无线系统，不用布线，安装方便。特别适用于车库、仓库等有线网络不能到达的地方。
13、主机断电提示功能（当装有备用电池时）：交流电断电、来电短信息告知用户。
14、主机内可增配7.2V 1200毫安时备用锂电池，能交直流自动转换并自动充电，确保系统断电也能正常工作。

二、如何辨别主机后面引脚功能

1、SIM卡座，用笔尖压一下按SIM卡座位边的小黄点，弹出卡座,取出卡座后把GSM卡夹好，再压入。
2、麦克风：能在半径10-20米内传送清晰的声音。
3、10芯端子：①GND是地引出端；②SIREN是外接警号引出端，直接连接有源警号，警号的另一端接地；③④RELAY是内部继电器引出端，平时两脚断开，报警时才接通3分钟，可联动电源、录像等工作；⑤RELAY是对讲话音输出端，外接喇叭，喇叭的另一端接地；⑥ OUT1、⑦OUT2是控制输出端，可通过远程电话遥控输出，外接接口电路可控制房间灯光、空调开关等； ⑧IN3、⑨IN2、⑩IN1是有线输入端，每个端囗对地短路或对地断开可触发报警。

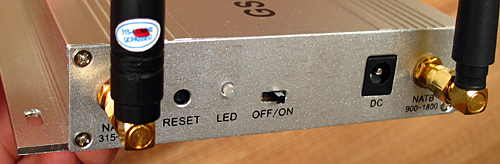

1、315MHZ无线接收天线，用于接收遥控器控制指令和无线探测器的报警信号。
2、RESET 复位健，按住复位键(RESET)再插上电源，系统恢复到初始状态,密码为123456 ，主机内保存的所有探测器全部清空
3、LED 双色状态指示灯。
4、电源开关，ON表示开机，OFF表示关机。
5、DC 电源插座，插入原配的12V/1A交流稳压电源。
6、GSM天线座ANT，插上电源之前，要先接上GSM天线。

三、如何设置主机呼出的电话号码和发送的短信内容

    1、先用手机把SIM卡的电话本清空，然后把要拨出的电话号码存在SIM卡上的第1～5位置，可存5组号码，测试时只要存一组即可 ，每组不超过16位。若需要电话号码加房间号，可存：电话号码*房间号＃，报警时拔通电话后会发出房间号＃(双音频),此方法是配合小区中心主机显示用户信息。
    2、把SIM卡上的短信全部删除，再存4条短信，第1～3条对应有线触发端口I1、I2、I3，第4条对应无线触发报警, 每条短信的内容,中文字不超过20个汉字，英文不超过40个字符，超过将自动清空。当无预存短信内容或被清空时，主机默认短信内容：端口I1报警时,ZONE 1 Activated 。端口I2报警时,ZONE 2 Activated 。端口I3报警时,ZONE 3 Activated 。无线探测器报警时,Wireless Activated 。
    3、把设置好的SIM卡从手机中取出，再放入本系统中即可。

基本操作步骤：

    SIM卡座位边有一黄点，用笔尖压一下,弹出卡座,取出卡座后把设置好的SIM卡夹好，再压入原处。将GSM天线和315M天线旋紧上好，如有备用电池请事先安装好，再把直流电源(12V/2A)插入主机将电源打开，这时指示灯红色常亮表示主机处于寻找GSM网络和检测SIM卡状态，若主机检测并存入手机号成功，指示灯转为绿灯常亮。这时按一下无线遥控器布防键，指示灯转为绿灯慢闪，表示主机进入正常布防状态；若无线探测器触发，主机红灯慢闪，表示主机处于报警状态；若主机红灯快闪，表示主机处于来电/短信远程控制状态。如果始终无法设防，指示灯为绿灯常亮，说明主机未存入报警的电话号码，请重新存入报警电话号码。

四、如何测试主机的报警功能

    2、当在布防状态下，绿灯闪烁，若有线输入端触发报警(I1、I2、I3任一端对地碰一下)，或无线探测器触发报警(无线红外、无线门磁、遥控器的紧急按钮等动作)，或异地打入本系统触发报警(输入密码1234＃、再按9# )，均会使主机发出报警信息。
    3、若主机开启短信息报警功能，则能根据触发口(有线I1、有线I2、有线I3、无线探测器)发送对应短信内容，发送完短藕笤侔未虻缁氨ňＨ糁骰乇斩绦畔⒈ňδ埽蛑苯影未虻缁氨ňＴ诒ň保砂匆？仄鞯某贩兰顺霰ň刺?br>     4、报警时，用户接通电话可监听，也远程控制，输入密码正确后，按9#切换到响警号，按9*切换到监听。
    5、平常时，主人可通过电话远程遥控，但要先输入密码后才能进一步操作。

五、如何设置主机呼出的电话号码（5组）和主机发送的短信内容（5条）

1、在主机正常进入布防或撤防状态下，用户可以发送一条短信对主机呼出电话号码和发送的短信内容进行设置，短信格式如：密码#操作码#。

如发一条短信息：123456#51#13905950001#，表示存第1个电话号码。
如发一条短信息：123456#52#13905950002#，表示存第2个电话号码。
如发一条短信息：123456#53#13905950003#，表示存第3个电话号码。
如发一条短信息：123456#54#13905950004#，表示存第4个电话号码。
如发一条短信息：123456#55#13905950005#，表示存第5个电话号码。

若需要设置报警中心电话号码用户ID号,可做:
发一条短信息：123456#71#88886666#0001#，表示报警中心电话号码是88886666，用户ID号是0001。报警中心电话（0-15位）;用户ID号（4位）报警时拔通电话后会发出用户ID（双音频），此方法是配合小区中心主机显示用户信息。
删除主机已存贮电话号码可发短信息：123456#51##，表示删除第1个电话号码。依次类推。
查询主机已存贮电话号码可发短信息：123456#50##。查询主机已存贮报警中心电话号码可
发短信息：123456#70##。

2、主机已固化7条短信内容,第1条短信对应无线探测器1路，第2条短信对应无线探测器2路，第3条短信对应无线探测器3路，第4条短信对应无线探测器4路，第5条短信对应无线探测器5路，第6条短信对应无线探测器（6-16）路，第7条短信对应有线报警（1-3）路。

无线探测器1报警时：无线报警（防区1）。
无线探测器2报警时：无线报警（防区2）。
无线探测器3报警时：无线报警（防区3）。
无线探测器4报警时：无线报警（防区4）。
无线探测器5报警时：无线报警（防区5）。
无线探测器i报警时：无线报警（防区i）。(无线i=6－16)
注：第6路起至第16路, 短信内容都一样,后面跟着对应的无线防区。
端口I1、I2、I3报警时：有线报警（防区j）。(有线j=1－3)
注：第1路起至第3路, 短信内容都一样,后面跟着对应的有线防区。
用户可以发送一条短信来更换短信内容：
如发一条短信息：123456#81#前门被打开了#,代替无线报警（防区1）。
如发一条短信息：123456#82#中门被打开了#,代替无线报警（防区2）。
如发一条短信息：123456#83#后门被打开了#,代替无线报警（防区3）。
如发一条短信息：123456#84#左门被打开了#,代替无线报警（防区4）。
如发一条短信息：123456#85#右门被打开了#,代替无线报警（防区5）。
如发一条短信息：123456#86#客厅有人进去#,代替无线报警（防区i）。（无线i=6-16）
如发一条短信息：123456#87#厨房有人进去#,代替有线报警（防区j）。(有线j=1－3)
查询短信内容：123456#80##
注：用户自编的短信内容不超过6个汉字或24个英文字母。
　

六、如何在主机上增加新的探测器

    若报警主机要增加无线红外探测器、无线门磁、无线遥控器等，可在主机每次上电20秒内(红灯亮时)，让这些探测器发射一下，主机上红灯闪一下表示确认。20秒后退出并自动转入正常工作(绿灯闪烁)。需要注意的是增配遥控器时必须按标有铃铛或者A图标的按钮进行发射学习，门磁红外等探测器学习时的数据码必须参考原配的，地址码可以自行定义只要和其他无线探头的地址码不重复即可，但是总数不能超过16个。

     若探测器只有在外出布防状态下起作用(布防)，在在家布防状态下不起作用(不布防)，操作如下:可在主机每次上电20秒内(指示灯SIGNAL红灯常亮时)，请按主机侧面复位键(RESET)(指示灯SIGNAL橙色常亮时)20秒内让这些探测器发射一下，主机上红灯闪一下表示确认。20秒后自动退出(绿灯/橙灯闪烁)。
若原来主机已存有3个无线探测器,代表无线防区1－3，再增加1个探测器,这个探测器是防区4 。
　

七、如何在主机上取消已丢失的探测器

    当无线探测器(如遥控器)丢失，则需要从主机中清除该探测器，以保安全。方法是：按住主机后面复位键(RESET)再插上电源，指示灯闪亮一下或外接喇叭嘀一声，主机复位。主机复位后清除所有无线探测器,密码恢复为：123456＃，复位时不影响短信控制内容等。原来的其他无线探测器，必须重新按上面增加探测器的操作方法存入主机内。

八、如何使用无线遥控器来控制主机

无线遥控器有4个键：外出布防键，撤防键，紧急键，在家布防键。

1、按一下外出布防键，主机侧面信号灯SIGNAL橙灯慢闪进入待布防状态，延时10秒后转绿灯慢闪布防成功，若无线探测器触发或有线端口触发都会使主机报警(所有无线探测器都有效)，拔出电话和发送短信,此时主机侧面信号灯SIGNAL变为红色闪烁。
2、按一下在家布防键, 主机侧面信号灯SIGNAL橙灯快闪进入待布防状态，延时10秒后转绿灯快闪布防成功，若无线探测器触发或有线端口触发都会使主机报警(局部时布防的无线探测器有效，局部时撤防的无线探测器无效)，拔出电话和发送短信,此时主机侧面信号灯SIGNAL变为红色闪烁。
3、按一下撤防键，主机侧面信号灯SIGNAL绿色常亮，这时无线探测器触发或有线端口触发都不会使主机报警。
4、按一下紧急键，不管主机处于布防状态(SIGNAL闪烁绿色)，还是撤防、布防状态(SIGNAL绿色常亮)，都会使主机立即报警，拔出电话和发送短信,此时主机侧面信号灯SIGNAL变为红色闪烁。

疑问解答：

1。如何查看防盗系统的地址码？

    客户如果要增配遥控或者增配无线门磁和红外时必须知道主机的地址码，查看地址码最容易的方法就是打开原配无线门磁的后盖观察：

   上图左侧上方标有1～8的是8位地址码跳线设置区，L表示0，H表示1，如果将第一排中间的跳线柱用跳线帽和L连同，那么就是将2262的第一个地址码设置成0，同理如果和H用跳线帽连同，那么就是将2262的第一个地址码设置成1，如果跳线帽没有戴，表示这位地址码为悬空F，图中的地址码从1～8分别为：0、F、F、F、1、0、F、F。上图中13～10是数据码设置区，在本系统中数据码固定为13、12、11均和L连接为0，10和H连接为1。

2、我们家人口较多，2个遥控手柄不够用，多配几个可以吗？

    答：可以！但是增配的遥控手柄需要设置一下地址码，具体方法如下：第一步，通过查看无线门磁得到8位地址码，然后将增配遥控手柄的地址码设置成和主机地址码一致即可使用。

    最右边的是第1个地址码，最左边的是第8个地址码，设置时需要用到电烙铁，假设把第一脚用焊锡和H短路，就是把地址码的第1脚设置为高，假设把第一脚用焊锡和L短路，就是把地址码的第1脚设置为接地，如果不动就是设置成悬空。我们只要和主机的地址码设置成相同即可遥控主机了，增配的遥控器颜色为桃木色，按键符号ABCD。

3。我想自己增配几个无线热释电人体传感器或者无线门磁，设置容易吗？

   答：增配无线门磁比较容易，因为原配门磁和增配门磁完全相同，只要参考原配门磁进行地址码和数据吗跳线即可，注意：增配门磁的振荡电阻必须选4.7M，它是利用焊锡球进行短路选择的，请看图中蓝色箭头所指位置。如果在1.5M位置时，先用电烙铁将1.5M的短路焊锡开路掉，再将4.7M处用焊锡短路。

这是增配大区域无线红外的内部结构图：



    请注意：增配红外的振荡电阻必须选4.7M，它是利用跳线帽短路来选择的，请看上图右中红色箭头所指位置。地址码可以参考原配门磁设置成相同或者设置一个不同的地址码并在开机时进行主机学习，数据码必须设置成13、12、11为L，10为H。

4。为什么无线门磁和无线红外中的电池消耗的比较快？

    通常厂家批量生产时，无线传感器内部选配的电池一般都比较廉价，性能一般，而且从生产到销售到客户手中可能间隔了很长时间，造成电池品质下降，在实际使用中由于无红外传感器不管是防盗设防还是解防，只要有人在监控区域活动，都不断发射无线报警信号，所以这是造成无线红外中的电池消耗较快的重要原因。建议客户可以自行更换品质较好的电池。

5。为什么我觉得无线红外传感器好象有时灵有时不灵？

    无线红外传感器一般工作在省电模式，也就是检测人体3秒，停10秒，并不是每时每刻都工作，这样可以大大延长电池寿命，并且用遥控器设防后，主机也要延时1分钟后在接收报警信号，这两个因素综合下来会给客户造成错觉。

6。为什么无线红外会误报警？

    这主要是安装方法不当引起的，参看“红外探测器安装”一节

7。为什么无线门磁也会误报？

    无线门磁实际上是可靠性很高的一种传感器，一般误报率极低，有一种可能会引起误报，就是电池和簧片接触不良，当门窗受到强烈振动时可能引起电池和簧片瞬间脱开又重新接通，无线门磁在上电瞬间也会报警，所以造成误报。解决办法：将电池的簧片向内侧弯一下，以增加夹持力，或者减少门窗被风吹动时产生的幅度。

注意事项：

    本系统必须先将报警号码存入SIM中才能正常进入设防状态，注意是存入SIM卡！因为有的客户用手机存储设置报警号码时手机默认的是存储到手机中，这样就造成设置报警号码失败，无法进入设防状态，还有如果增配报警喇叭时，应通过7＃指令设置为报警时现场发出高响度报警，通过5＃指令可以设置成报警时先发短信后拨打电话。

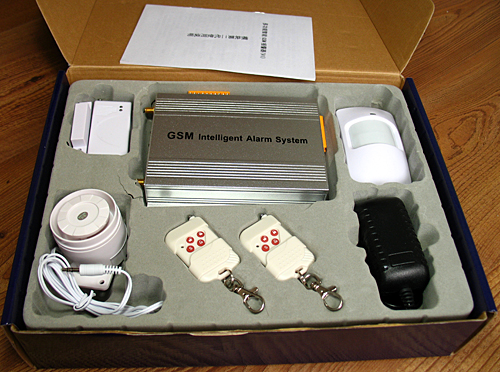

无线GSM家居防盗报警系统清单：每套596元

1。铝合金防盗器主机一个含橙色接插件一个
2。GSM天线一根（SMA接口）315MHZ天线一根（SMA接口）
3。设防、解防用的手持遥控器两个
4。无线红外人体传感器一个
5。无线门磁传感器一个
6。高品质12V1000毫安交流稳压开关电源一个
7。中文使用说明书一份及彩色包装盒一个

选配件：7.2V 1200毫安时备用锂电池电源 30元一组（使用时插入机器内部的接插件上）

客户可以根据需要增配的器件：
1。增配一个无线遥控手柄 10元一个
2。增配一个无线门磁传感器 14元一个
3。增配一个无线热释电人体传感器（大区域） 29元一个
4。增配一个无线热释电人体传感器（智能省电型） 38元一个
5。增配一个无线可燃气体泄漏报警器 59元一个
6。增配一个无线烟雾报警器 49元一个
7。增配一个无线振动传感器 19元一个
　

注意：本系统编解码芯片2272的振荡电阻为4.7M/820K，所以增配部件时要特别注明。
