洁具/小便器专用智能型红外感应模块

    这是我们最新推出的洁具专用的智能型红外感应模块，它主要用于传统洗手盆的升级换代，可以立即升级为自动感应洗手盆，可以大量用于公共场合，如：宾馆、医院、饭店、企业单位，可以很好的防止水资源浪费和交叉污染，并且提升企业形象。

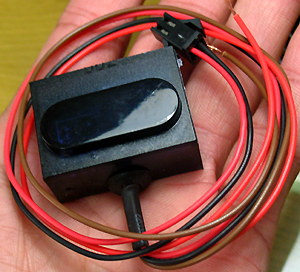

产品1：洁具专用智能型红外感应模块 28元一个 配套的双稳态脉冲电磁阀 29元一个

产品优势：

1． 超稳定工作：智能自适应宽照度范围，有效避免接收管的截止和饱和不工作问题
2． 抗杂光、抗开关灯干扰能力强，避免误动作
3． 超微功耗： 模块静态工作电流低至20微安，电池寿命至少2年以上（每天100次使用）
4． 超袖珍体积，可做成一体集成式水龙头
5． 密封盒一体化结构，安全方便，仅需连接电池盒和电磁阀即可使用
6． 采用进口专用芯片，模块生产体系通过ISO9001认证，质量可靠
7． 智能调节感应距离，初始化时候，控制电路根据环境的灯光、色彩、洁具质地、障碍物距离等因素自动调整
8． 连续出水超60秒自动断水，防止因台前放有障碍物而导致的水资源浪费
9． 红外控制方式为高可靠脉冲编码
10．电磁阀控制脉冲宽度可选

性能指标：

产品尺寸：24x33x17.5 毫米
产品功耗：静态工作电流小于20微安，平均工作电流30微安
工作电压：3～9V （和电磁阀配套时需要一致）
驱动脉冲：驱动直流脉冲电磁阀脉冲宽度为20ms～200ms, 500mA以内

接线方法：

黄线和绿线接电磁阀，另外两根线的红线接电源正极，黑线接电源负极。

使用说明：

    模块通电后开始初始化，20秒内感应窗前12厘米内不要有遮挡物，期间LED快速闪烁，如果感应窗前12厘米内有遮挡物，控制器将进入接收距离调整工作状态，同时LED开始慢速闪烁，接收距离调整板稳定放置在欲设定的最远位置，如果感应窗前12厘米内无遮挡物，在LED闪烁的20次之后，控制器控制阀门开关一次，表示初始化完成。在工作期间LED指示状态：在开水期间LED闪亮，是电池欠压报警信号；在不工作期间LED闪烁是感应区的遮挡物使阀门处于关闭状态。

    使用中：在感应窗前2～20厘米范围感应到有遮挡物体后（如人手）自动开水，人手离开后自动关闭。若60秒内连续被遮挡，则之后自动关闭水龙头，直至遮挡物被移出感应范围外的2～4分钟后恢复正常工作。

安装注意：

1. 注意模块的电源极性，不要接错和短路，和电磁阀配套时注意电压要匹配。
2. 电磁阀可以选电压4.5V 30毫秒开关脉冲，如FD-18c/DC4.5V。

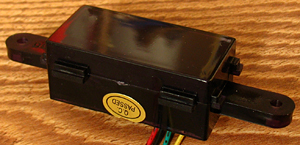

产品2：小便器专用智能型红外感应模块 29元一个 配套的双稳态脉冲电磁阀 29元一个

    小便器专用智能型红外感应模块的默认检测距离为50～80厘米，正常使用时分两个阶段冲水，当人进入感应范围停留超过5秒钟离开后，进行冲水，如果使用时间超过60秒，冲水6秒，否则冲水4秒。如果连续24小时无人使用，就会自动冲水一次。

性能指标：

产品尺寸：49x23.5x厚20毫米，两个安装孔直径3毫米，间距79毫米
产品功耗：静态工作电流小于20微安，平均工作电流30微安
工作电压：3～7V （和电磁阀配套时需要一致）
驱动脉冲：驱动直流脉冲电磁阀脉冲宽度为20ms～200ms, 500mA以内

接线方法：

黄线和绿线接电磁阀，另外两根线的红线接电源正极，黑线接电源负极。

这是能和洁具/小便器红外模块能配套的双稳态脉冲电磁阀 29元一个

   本产品专为红外感应洗手器和红外感应小便器配套控制的，它利用三个型腔进行减压控制，减弱了阀芯在型腔中的运动阻力及阀开关时介质对阀体的冲击，增强了阀的可靠性和使用寿命，缩短了最高最低压力下阀开关所需的脉冲宽度，进水口采用组合式调节过滤装置，更方便地清洗管道中杂质，独特的杂质自清功能使我们的产品具有优越的防堵性能。

    脉冲电磁阀属于节能型电磁阀，一般设计成电池供电，正常工作时不消耗电能，只有在脉冲控制阀门开启或者关闭瞬间才耗电，如果要判断脉冲电磁阀好坏，可以先用嘴对进水口吹气，如果不漏气说明阀门处于关闭状态，可以将电磁阀的黑线接电池负极，红线瞬间接触一下正4.5V，这时阀门立即开启，用嘴能够吹气了，然后电磁阀的黑线接电池正4.5V，红线瞬间接触一下负极，这时阀门立即关闭，用嘴无法吹气了。

技术性能参数：

额定电压　DC4.5V
线圈电阻　16.5Ω±0.35Ω (20℃时)
开关型式　直流脉冲式
脉冲宽度　25ms
工作压力　0.02～0.8Mpa
介质温度　1℃～75℃
响应时间　开≤0.15s　　　关≤0.5s
流量特性　0.02Mpa≥3 L/min　　0.1Mpa≥16 L/min　　0.8Mpa≥40 L/min
使用寿命　≥50万次
管接口尺寸 进出水口均为1/2英寸洪冲外螺纹(4分管接口)，表面电镀铬

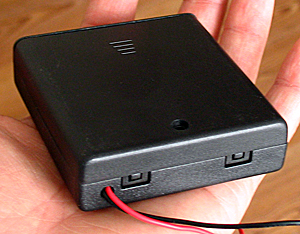

4节5号全封闭带开关电池盒 4元一个

实际调试过程：

    将红外洗手模块上有黑色插头的红线接电磁阀红线，黑线接电磁阀黑线，另外两根线的红线接由三节5号电池或者单节锂电池的正极，棕线接电池负极，这时LED闪烁20次之后，会自动控制阀开关一次，表示初始化完成，如果将手放在模块前方1秒后，电磁阀自动打开（脉冲电流约50毫安）能听到轻微的“嗒”的一声，如果手移开2秒后，阀门“嗒”自动关闭（脉冲电流约40毫安，基本听不到动作的声音）。
