新型智能型640秒语音录放模块

    盖茨今年曾经说过：未来5年中触摸、视觉和语音界面将变得非常重要！也就是所谓的“自然用户界面”。如何设计更加人性化的人机界面已经变得非常迫切！让我们的产品能够开口说话，和使用者进行更良性的互动，无疑会大大提高产品的竞争能力！

应用领域：

    在生活中我们会经常碰到这些情况：空调突然罢工了，提示E1错误，好不容易请维修人员来检查后发现仅仅是滤网脏堵了，清洗一下就OK了，打印机突然坏了，跳出一堆英文代码，搞了半天才发现原来是卡纸了，对于普通客户很容易被一些常见故障难倒，而专业人员赶来却发现是举手之劳的小问题，如果设备在出错时能够进行语音提示如：“空调滤网脏堵，请断电清洗一下！”“打印机卡纸，请从机器后侧打开后挡板取出被卡的纸张！”这样无疑会大大提高效率。

    我们的产品应用范围几乎可以涉及到所有的语音场所，如报站器、报警器、提醒器、闹钟、学习机、智能家电、治疗仪、电子玩具、电讯、倒车雷达及各种自动控制装置并工业应用的要求。

产品1：智能型640秒语音录放模块 每个39元 注意：模块的工作电压是3V,不是5V！！

产品特点：

1、模块录音时间长达640秒，并且可以支持多达256段。
2、模块可以直接驱动喇叭，并且声音非常清晰洪亮，音量还能四级调节。
3、模块可以直接用话筒或者线路输入录音，无需烧写器等专用设备。
4、模块可以支持6键按键模式和三线串口控制模式，方便单片机控制。
5、模块的采样频率可以选择6K、8K、12K、16K，采样频率越高音质越好、录音时间越短。
6、模块采用16位DAC，因此音质非常出色，采用外挂SPI-FLASH存储器，便于灵活改变录音时间。
7、语音可以反复录放10万次，断电信息不会丢失。

性能参数：

1、体积大小：37*18*12毫米
2、工作电压：2.7～3.5V直流
3、静态电流：120微安
4、录音电流：10毫安
5、放音电流：20～200毫安（声音比较洪亮）
6、存储容量：默认供货为16M，批量订货能提供2～64M。
7、录音时间：6K/640秒、8K/480秒、12K/320秒、16K/240秒 对应16M存储器。
8、支持LINE线路录音和MIC现场录音。
9、支持标准按键模式和三线串口模式控制方式；

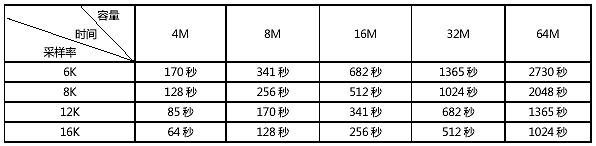

FLASH存储器容量及录音时间关系：

使用方法：

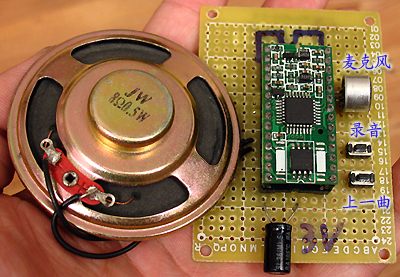

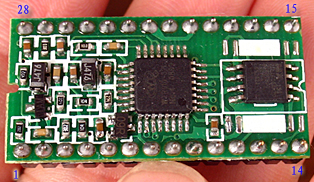

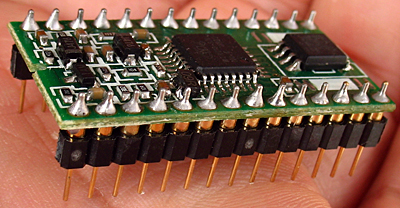

    我们的模块采用标准的DIP28封装，客户可以用点阵式万能实验小板＋28脚IC插座做一个简单的实验板。

   首先从10 SP+和9 SP-连接8欧姆喇叭，麦克风的正极接24脚，和外壳连通的负极接25脚地，将220UF/16V滤波电容的正极接模块的第22脚，负极接14脚地，用3V直流电压注意电压不能过高和电源的极性！模块接通电源时会检测FLASH内存，检测通过会“嘀、嘀”的两声。如果失败会发出连续“嘀”的一声。

    现在准备录音，将19脚P00口对地短路一下，这时模块发出“嘀”的一声可以对着话筒讲话录音，录音结束后再将P00口对地短路一下，模块会发出“嘀、嘀”的两声，这样就完成一段语音的录制，如果这时将16脚P03口对地短路一下，模块会立即把刚才录制的语音清晰洪亮地播放出来，如果希望录制其他段语音可以重复以上操作。

    将P02口对地短路一下，模块会播放下一段语音，直到最后一段时循环到第一段，将P03口对地短路一下，模块会播放上一段语音，直到第一段时循环到最后一段。P04口可以调节4级音量大小，每对地短路一下音量会自动从1->2->3->4->3->2->1循环。P05口用于擦除语音，如果对地短路1S，会擦除当前段语音，擦除成功会发出“嘀”一声；如果对地短路3S会全部擦除，并“嘀、嘀、嘀”的三声。

配件价格：
1、驻极体话筒 1元一个
2、微型两爪轻触开关 0.5元一个
3、点阵式万能实验小板 1元一片
4、28脚普通IC插座 0.5元一个
5、220UF/16V滤波电容 0.5元一个
6、含喇叭和电池簧片的塑料外壳W 6元一套

 　这是我们专门为电子制作爱好者设计的塑料外壳，体积为长110mm宽60mm高30mm，上下壳体通过卡口连接非常牢固，只要将较小一侧的壳体丝扣部分向内用力捏一下就能打开外壳。

    需要注意的是这款模块只能用两节5号电池供电，两节电池中间特意空出一节电池的位置，这样能避开喇叭的最高处可以和喇叭安装在同一侧，把另一侧空间留出来安装语音模块。

   扬声器纸盆前后方的声音相位相差180度，所以没有外壳时很大一部分声波相互抵消，装入外壳后杜绝了声短路，音量会增大很多并且音质浑厚洪亮。 这个语音播放器因为有外壳并且喇叭的质量较好，所以音量增大很多，而且用电池供电无电源纹波干扰声音也比较清晰。

注意：模块的工作电压是3V,不是5V！！

1、模块VCC的电压不能大于3.5V，否则会导致模块内部的存储器烧坏！
2、SP+和SP-输出端禁止相互短路，或者单端接电容到地或直接接地。
3、请根据模块的缺口位置辨认引脚编号后接线！
4、模块的串口和3.3V单片机可以直接连接，和5V单片机连接时请串入5.1K电阻。

模块拥有按键控制模式和三线串口控制模式。

按键控制模式：（P16引脚为高电平）

三线串口控制模式：（P16引脚为低电平）

    三线串口控制模式由三条通信线组成，分别是片选P01 CS，数据 P03 DATA(IN)，时钟P02 CLK，时序根据标准SPI通信方式。通过三线串口可以实现语音芯片命令控制。三线串口模式下，所有按键均无效。

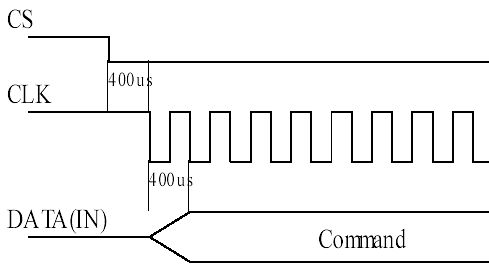

    三线串口时序是在标准SPI通信协议基础上去掉DO线，只保留SS,SCK,SDI三线，目的是为了方便用户操作。发送开始前SS拉低，400us后SCK才开始发送，SDI数据在SCK的上升沿发送。SCK时钟周期大于800us，小于5ms。一次共发送16位数据。前8位为命令，后8位为地址。注意：SS在发送第一个8位后不需要拉高，待发送完整个16位再拉高。

控制程序范例：三线串口通信C程序例程。 C51,晶振 11.0592MHz 。MCU：AVR-MEGA8 。

void spi_send(unchar ch)
{
unchar i;
PORTD |=BIT(spi_sda);
PORTD |=BIT(spi_sck); ；发送8位数据前，SDA和SCK先拉高
for(i=0;i<8;i++)
{
if((ch&0x01))
{
PORTD |=BIT(spi_sda); ；发送位为1
}
else
{
PORTD &=~BIT(spi_sda); ；发送位为0
}
ch>>=1; ；待发数据右移
PORTD &=~BIT(spi_sck);
delay(552); ；延时600us
PORTD |=BIT(spi_sck);
delay(552); ；时钟上升沿
}
PORTD |=BIT(spi_sda);
PORTD |=BIT(spi_sck); ；发送完毕，SDA和SCK拉高
}

void main(void)
{
……
PORTD &=~BIT(spi_cs);
delay(600) ;发送16位数据前SS拉低400us
spi_send(0xfc); ；发送命令
spi_send(0x01); ；发送地址
PORTD |=BIT(spi_cs); ；发送完毕，SS拉高
……
}

三线串口通信汇编程序例程。 ASM 晶振4MHz MCU：AT89C2051
；；该程序功能为实现串口控制擦除—>录音一段—>播放。
rec bit p1.6
play bit p1.7
cs bit p3.5
scl bit p3.7
sda bit p3.4

org 0000h
ajmp main
org 0030h
main: mov 2fh,#00h
key: jnb rec,rec1
jnb play,pla1
ajmp key

;********录音**********
rec1: acall d10ms
jb rec,key
jnb rec,$
clr cs
acall d1ms
mov a,#0f5h ; 送删除信号
acall send2
mov a,#00h ;
acall send2
setb cs
acall d1ms ;送删除信号后延时1ms足够了
clr cs
acall d1ms
mov a,#0fah ; 送录音信号
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
rec2: clr cs
acall d1ms
mov a,#0f4h ;送停止信号
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
;*******放音***********
pla1: acall d10ms
jb play,key
jnb play,$
cpl 2fh.1 ;
jnb 2fh.1,rec2 ;判断当前是否放音状态 如果正在放音 则转到停止
clr cs
acall d1ms
mov a,#fch ;送放音信号
acall send2
mov a,#00h
acall send2
setb cs
ajmp key
;------发送数据到WTR-S芯片子程序-------------
send2: mov r1,#8 ;发送8位控制
setb scl
setb sda
clr c ;清C
send2a: rrc a ;带进位位右移（先发低位）
mov sda,c ;低位送至P3.0口
clr scl
acall d1ms ;
setb scl ;锁存数据（上升沿时锁存数据）
acall d1ms ;
djnz r1,send2a ;8位未发完转再发
ret ;8位发完结束

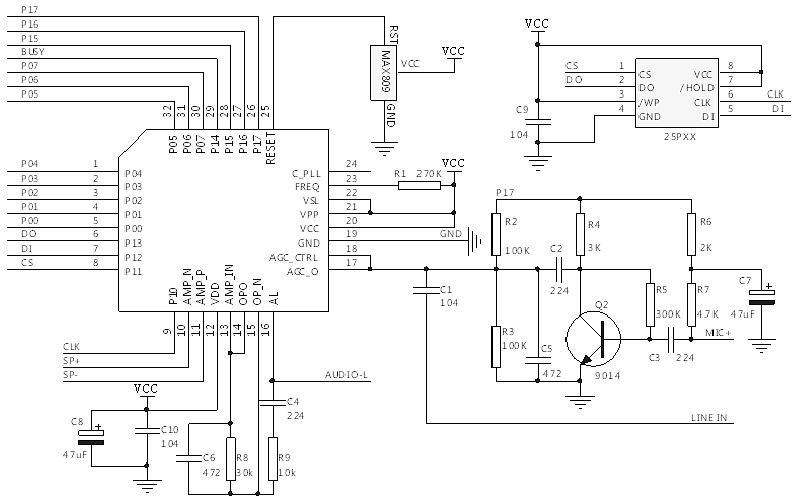

这是模块的内部线路图，便于客户应用时参考

按键控制模式直接驱动扬声器应用电路图：

    电路说明：录音输入可以选择采用麦克风录入或者线路录音输入，也可以同时使用两者进行录音。按键控制模式下，拉低相关I/O口的电平，可达到控制效果，如P00为录音、P01为播放/停止、P02为下一曲、P03为上一曲、P04为音量、P06为擦除。电路选用PWM输出直接驱动扬声器模式，音频信号由模块录音模块SP+、SP-两个引脚输出。BUSY端在模块不动作的情况下为高电平，录音、放音过程中为低电平。

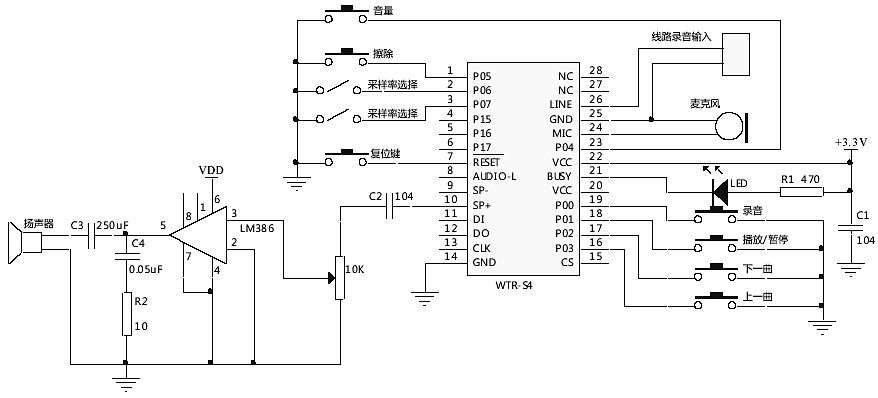

按键控制模式经过功率放大器驱动应用电路图

    电路说明：经过放大器的放大后，可以获得大功率的音频电流驱动扬声器，音频负极接到模块录音模块GND端。BUSY端在模块不动作的情况下为高电平，录音、放音过程中为低电平。

配件1：TDA2822音频功放芯片 2元一片 TDA2822音频功放 成品电路板 5元一片

   模块的音频输出功率不大，我们可以增加TDA2822进行音频功率放大，这里可以提供一块原用于有源音箱的TDA2822M的功放板(D2822)，它的电路板大小为4.5*6*2.5厘米，板上已经有音量调节电位器和电源开关及电源指示灯，我们的板是双声道电路板，我们这里应用时可以只接一个声道，电路板上红色箭头处左侧标有AC字样的是电源输入口，使用时只需接入工作电压为3～15V交流或者直流电压，不分极性板上有整流电路，如果是用电池供电也可以绕过整流电路，正极接D1的正端，负极接D3的负端。

    电路板上引出的红色和黑色导线直接接喇叭，电路板右侧标有INPUT字样的是信号输入插座，可以将蓝色箭头右侧的焊盘端和12秒录放模块的地端连接（共地），蓝色箭头左侧的焊盘通过一个0.1UF的电容连接（极性不分），和12秒录放模块的SP+（只能是一端）连接，这样能获得1.8W左右的音频功率，你也可以将INPUT左右两个声道并联后接入SP+，这样可以驱动两路扬声器，功率可以达到3.5W左右。

配件2：迷你双TDA2822M功放板BTL桥接 15元一块

    这是我们最新设计的双TDA2822M的迷你小功放板，低电压供电：2.4～6V，在电源为5V时能获得1.5*2W的功率，超薄型板子外形只有32*21*3毫米，可非常方便放入小塑料盒或其它设备的缝隙里，如打造MP3或笔记本外置小音箱等。

配件3：超小型迷你数字功放板 25元一块

   这是采用09年新型高效数字芯片设计的迷你功放，内部特殊输出处理电路，取消了传统的LC网络，具有更低的EMI值！在输入5V时能获得3*2W的功率，具备低电压大功率超级省电，内置待机电子开关，内置高增益缓冲放大器，内置短路保护。超薄型板子外形只有32*21*3毫米，可以非常方便放入小塑料盒或其它设备的缝隙里，例如打造MP3或笔记本外置小音箱等。

    电源3.6～6V，单节锂电池或者用四节1.5V电池供电，用变压器供电一定要加5V稳压电路，超过6V芯片将烧坏。

    也可用电脑的USB口供电，特别提醒：一般电脑的一个USB口只有500mA的电流，即5V*0.5A=2.5W，要获得5W以上的功率请插两个USB接头哦，道理和移动硬盘要插两个USB取电的一样。

    喇叭适合2～4寸以下阻抗4～8欧的5W以下喇叭，强烈建议配音箱，喇叭的效率和质量起决定性的作用。电子开关合上后功放板关机，开关断开约5秒后功放板开始工作，S脚也可直接用I/O脚逻辑低电平控制，方便玩单片机的朋友。

注意事项：

1：电源正负极不能接反，电源电压不能超过6V，否则IC损坏！
2：片内有高增益缓冲器，不能改动板上任何元件参数，不符合的参数将导致IC损坏。
3：输入线请尽量用带屏蔽的线，可以起到抗干扰作用，消除杂波电流声。
4：输出为cmos管BTL驱动方式，左右喇叭的负极不能够接在一起，即接喇叭的4条线是完全独立的，不允许共接！

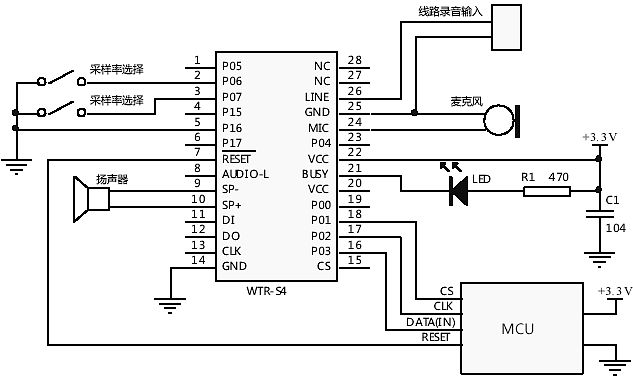

三线串口控制模式直接驱动扬声器应用电路图：

    电路说明：由微型处理器MCU发送CS、CLK、DATA（IN）数据对模块进行录放音控制，其中包括常规录音和定时录音。录音输入端可以选择麦克风输入或者线路录音输入，也可以两者同时输入。音频为PWM输出模式，可以直接驱动0.5W/8Ω扬声器。音频信号从模块录音模块SP+、SP-端输出给扬声器。放音过程中BUSY为低电平，LED被点亮。
