采用SD卡的超强语音模块

    盖茨今年曾经说过：未来5年中触摸、视觉和语音界面将变得非常重要！也就是所谓的“自然用户界面”。如何设计更加人性化的人机界面已经变得非常迫切！让我们的产品能够开口说话，和使用者进行更良性的互动，无疑会大大提高产品的竞争能力！

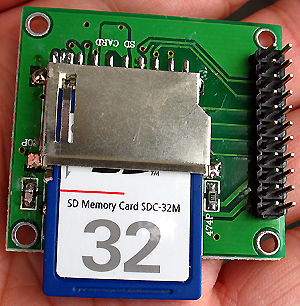

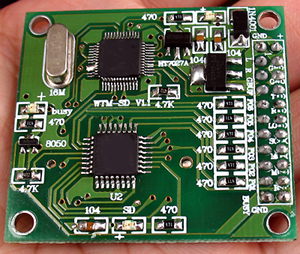

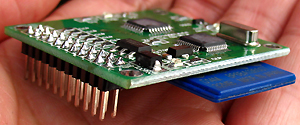

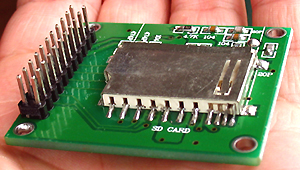

采用SD卡的超强语音模块（不含SD卡） 每个88元

产品特点：

◆ 直接支持MP3语音文件，文件来源广泛、占据容量小,容易制作、音质优美、通用性好。
◆ 将SD卡作为存储媒体,存储容量大,容易复制保存。
◆ 语音更新十分方便,只需将SD卡与电脑连接即可.
◆ 存储内容按文件夹的形式编排,按名称分段存储,易存,易改.
◆ 支持四种工作模式：标准模式、按键模式、并口模式、串口模式
◆ 可以播放背景音乐,广告语,
◆ 可以进行任意段语音的播放
◆ 模块按照工业级设计，可以适用于各种复杂的场合。

产品性能：

1、体积大小：44x40x8毫米
2、电源电压：直流5V
3、工作电流：90毫安
4、 产品重量：11克

工作模式介绍:

    1. 标准模式：该工作模式和一般的MP3十分类似. P01～P06端口平时为高电平，低电平时触发 .注意：模块上电后，要先给P03一个负脉冲信号，这样模块才能开始播放，然后其它I/O口才能起作用。同时，文件夹里面MP3文件名称必须是连续的。如有不连续在断点之后的歌曲将不能识别。

P01 播放/暂停
P02 上一首
P03 下一首
P04 音量减
P05 音量加
P06 停止

    2. 按键模式：6个I/0口平时为高电平，低电平触发。一个I/0对应触发一段语音，只能放6段语音，而且文件名称必须为001.mp3～006.mp3。

P01 对应 001.mp3
P02 对应 002.mp3
P03 对应 003.mp3
P04 对应 004.mp3
P05 对应 005.mp3
P06 对应 006.mp3

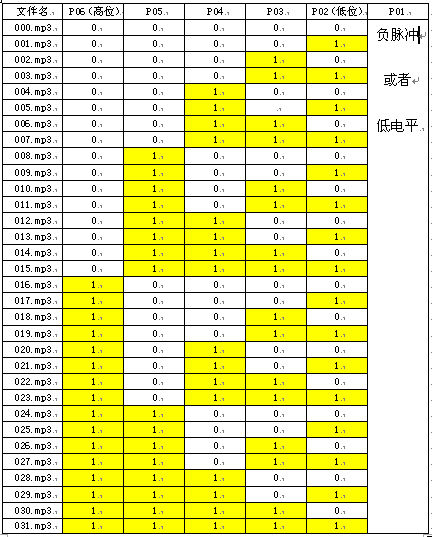

    3. 并口模式：P01-P06悬空为高电平“1”，接地为低电平“0”。在触发播放前，先将地址（P06-P02置成你要的地址），然后再将P01接地即可播放相对应的语音。

    4.串口模式： 以标准的RS232串口通信时序为基础,波特率9600，自行定制了以下通信协议.该通信协议数据包括了起始码,数据长度,数据位,结束码（通讯口电压5V）.

数据格式:

操作码共9个，其中A0、A4和B0后面必须带数据位，其余的不用。

文件夹十位,文件夹个位说明：

    因为SD卡内的文件夹advertXX，XX必须为数字,它为00～99,共100个文件夹。所以文件夹的个位和十位是指该文件夹名称的十位数.且要将数字翻译成ASCII 码值.文件夹个位也如此。

    如文件夹advert01，文件夹十位是指”0”,对应ASCII 码值为”30H”文件夹个位是指”1”对应ASCII 码值为”31H”

曲目百位,曲目十位,曲目个位说明:

    指文件夹advert01下面的曲目名如682.mp3 曲目百位是”6”,对应ASCII 码值为”36H” 曲目十位是”8”对应ASCII 码值为”38H” 曲目个位是”2”对应ASCII 码值为”32H”

举例如下:

播放 advert01 文件夹下的002.mp3,按广告语播放.则发送数据如下: 7E 07 A0 30 31 30 30 32 7E
播放 advert02 文件夹下的032.mp3,按背景音乐播放,则发送数据如下: 7e 07 b0 30 32 30 33 32 7e
当背景音乐正在播放的时候,要插进文件夹advert01下面的009.mp3作为广告语,广告语结束后,背景音乐从断点处继续播放.
数据如下: 7e 07 a0 30 31 30 30 39 7e
暂停正在播放的广告语,则发送数据如下: 7e 07 a1 30 31 30 30 39 7e
从暂停的断点处继续播放,可发送数据如下: 7e 07 a3 30 31 30 30 39 7e
音量调节从00H～08H 八级可调，00H为最低音量，08H为最高音量.数据如下: 7e 03 a4 08 7e或者 7e 03 a4 02 7e

SD卡存储结构的规定:

    本模块只能够识别SD卡内名称为advert00～advert99 的文件夹,其余名称的都不能识别，所有的语音文件都必须放在advert00～advert99 的其中一个文件夹里面！

    标准模式、按键模式、并口模式都只能读写advert01文件夹内的内容！

   串口模式可以对advert00～advert99共100个文件夹的内容进行读取。advertXX 文件夹下的内容,只能是000.mp3---999.mp3 共1000 个文件,都是以数字 000----999 作命名,后缀为”.mp3”

★在advert01 文件夹下有一个文件名称为”cof.mp3”的,这个文件的开头记录的是该模块的工作模式。可以是数字1,数字2,数字3.意思代表如下:

数字”1” 表示该模块工作在 标准模式
数字”2” 表示该模块工作在 按键模式
数字”3” 表示该模块工作在 并口模式
串口模式是最高级的模式，优先相应，和配置数字无关。

    新建“cof.mp3”文件的办法如下：新建一个记事本文档，在里面写上一个数字“2”，保存，关闭。然后将txt的后缀改成mp3就可以了。cof.mp3的文件可以用”记事本”打开修改这个数字,就可以更改工作模式。

背景音乐与广告的使用

    SD卡高音质模块只能通过串口模式播放背景音乐和广告，背景音乐的特点是可以断点续传播放，就是正在播放背景音乐时可以立即插进一句广告语，广告语结束后，背景音乐从刚才的断点处继续播放。

    举例如下：先发送播放背景音乐的命令,如要播放文件夹advert03下面的007.mp3.则通过串口模式发送数据: 7E 07 A0 30 33 30 30 37 7E 这时背景音乐开始播放，还没有结束的时候, 想插入文件夹advert04 下面的015.mp3广告语,可以发送命令:
7E 07 B0 30 34 30 31 35 7E当广告语播放完毕后,又继续播放背景音乐。

    语音文件可以自己录制语音，但是一般效果较差，我们推荐采用专业的语音合成软件，能合成普通话标准女音，而且声音自然流畅，远高于常见的语音合成软件我们也可以提供这样的服务，每次收费50元，客户可以点击这里试听声音效果。

如何通电测试：
    首先请选择合适的SD卡，卡的容量必须为32M～2G，通过SD卡读卡器连接电脑，可移动磁盘右键－格式化...-选择快速格式话（文件系统FAT）然后点击这里下载样本文件，将advert01文件夹解压缩到读卡器盘中，内有cof.mp3的配置文件,里面填写了数字1标准模式。

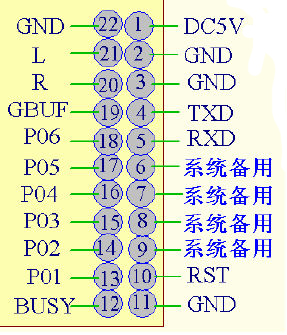

    请仔细辨别模块的引脚排列顺序！在模块的R和GBUF之间接上耳机也可以接8欧姆喇叭，在标有＋的引脚上接5～9V的直流正电源，在GND上接电源地，这时模块上靠近引脚插针附近的的绿色贴片电源灯就会点亮，1秒后标有SD字样的绿色SD灯也会点亮，说明SD卡和电源正常，将P01对地短路一下，SD灯就会闪烁起来，同时扬声器中会发出较小的音乐声，表示一切正常。
    如果SD灯不亮，表示模块没读到卡，可能是卡没插好或者卡中的内容不对。这需要对卡格式化成FAT的，然后建advert01文件夹，在里面装内容（000.mp3、001.mp3、002.mp3)+配置文件(cof.mp3)。 模块在放音时，BUSY指示灯会长亮，SD灯闪烁，容量小的卡闪得快，容量大的卡闪得慢。放音结束了，BUSY灯熄灭、SD灯长亮。

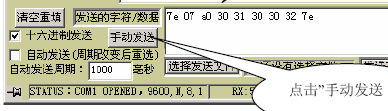

   我们也可以通过电脑的串口运行串口调试助手软件调试SD语音模块时，必须加MAX232模块组成的电平转换电路，对于电脑没有串口的客户，我们可以提供采用PL2303的USB转串口模块，将TXD、RXD、GND和模块的RXD、TXD、GND连接好就可以了。
    如果在上电前已经运行串口调试助手软件，软件会自动检测到硬件，弹出下列英文提示：
　

System of FAT16：表明卡是FAT 格式
The Size is 243M:表明卡的容量是256M
Model_1:表明卡目前是工作在标准模式

Play_advert: 是发送命令后出现的。
End_advert: 语音播放结束时发出

音频输出说明：

L,R 声道对GBUF，直接接耳机。



L,R 外接功放建议只对GND 输出.不要对GBUF 输出.

配件1：TDA2822音频功放芯片 2元一片 TDA2822音频功放 成品电路板 5元一片

    12秒录放模块的音频输出功率不大，我们可以增加TDA2822进行音频功率放大，这里可以提供一块原用于有源音箱的TDA2822M的功放板(D2822)，它的电路板大小为4.5*6*2.5厘米，板上已经有音量调节电位器和电源开关及电源指示灯，我们的板是双声道电路板，我们这里应用时可以只接一个声道，电路板上红色箭头处左侧标有AC字样的是电源输入口，使用时只需接入工作电压为3～15V交流或者直流电压，不分极性板上有整流电路，如果是用电池供电也可以绕过整流电路，正极接D1的正端，负极接D3的负端。

    电路板上引出的红色和黑色导线直接接喇叭，电路板右侧标有INPUT字样的是信号输入插座，可以将蓝色箭头右侧的焊盘端和12秒录放模块的地端连接（共地），蓝色箭头左侧的焊盘通过一个0.1UF的电容连接（极性不分），和12秒录放模块的SP+（只能是一端）连接，这样能获得1.8W左右的音频功率，你也可以将INPUT左右两个声道并联后接入SP+，这样可以驱动两路扬声器，功率可以达到3.5W左右。

配件2：迷你双TDA2822M功放板BTL桥接 15元一块

    这是我们最新设计的双TDA2822M的迷你小功放板，低电压供电：2.4～6V，在电源为5V时能获得1.5*2W的功率，超薄型板子外形只有32*21*3毫米，可非常方便放入小塑料盒或其它设备的缝隙里，如打造MP3或笔记本外置小音箱等。

配件3：超小型迷你数字功放板 25元一块

   这是采用09年新型高效数字芯片设计的迷你功放，内部特殊输出处理电路，取消了传统的LC网络，具有更低的EMI值！在输入5V时能获得3*2W的功率，具备低电压大功率超级省电，内置待机电子开关，内置高增益缓冲放大器，内置短路保护。超薄型板子外形只有32*21*3毫米，可以非常方便放入小塑料盒或其它设备的缝隙里，例如打造MP3或笔记本外置小音箱等。

    电源3.6～6V，单节锂电池或者用四节1.5V电池供电，用变压器供电一定要加5V稳压电路，超过6V芯片将烧坏。

    也可用电脑的USB口供电，特别提醒：一般电脑的一个USB口只有500mA的电流，即5V*0.5A=2.5W，要获得5W以上的功率请插两个USB接头哦，道理和移动硬盘要插两个USB取电的一样。

    喇叭适合2～4寸以下阻抗4～8欧的5W以下喇叭，强烈建议配音箱，喇叭的效率和质量起决定性的作用。电子开关合上后功放板关机，开关断开约5秒后功放板开始工作，S脚也可直接用I/O脚逻辑低电平控制，方便玩单片机的朋友。

塑料外壳产品W 3.5元一个（不含喇叭和电池簧片）

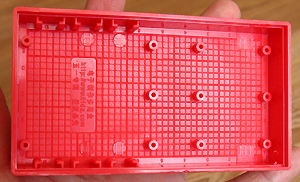

　这是我们专门为电子制作爱好者设计的塑料外壳，体积为长110mm宽60mm高30mm，上下壳体通过卡口连接非常牢固，只要将较小一侧的壳体丝扣部分向内用力捏一下就能打开外壳。

    我们的外壳外壁加厚并且采用优质原料所以非常坚固甚至可以站人，壳体内部预留有扬声器位置，配套的57毫米内磁扬声器 2元一个，音质比较好，扬声器建议用热溶胶固定（我们网站有热溶胶和胶棒销售）另一侧外壳预留有三节5号电池位置，我们可以提供4个电池弹簧弹片 1元一套。

   外壳内部有20多根固定线路板的螺丝柱，螺丝柱高度都是为5毫米，用自攻螺丝可以将电路板固定在螺丝柱上，螺丝柱的间隔距离为2厘米或者3厘米，上下外壳内的网格线可以精确定位，如果钻孔的话可以确保精确一致，是完全为电子爱好者量身定做的。
