家庭无线防盗818报警系统

    家庭无线智能防盗电话报警系统是一款通用型的防盗报警器，它的功能比较全面，价位适中，而且使用比较方便。

产品特点：

    1。采用PIC单片机作为中央处理器，所以性能稳定，工作可靠。

    2。出现警情时可以提供现场120DB的高响度警笛，并且能立即自动按顺序拨打6组报警电话号码，遇到忙音自动追拨，直到拨通设定的电话。

    4。采用高品质的ISD录音芯片，可以事先录入10秒左右的报警语音，例如：财务室有贼入侵！请立即来人。可以使接到报警电话的主人一目了然，立即明白情况。

    5。可远程遥控功能，当用户拨打和报警器主机连接的固定电话号码时，在振铃6声无人接听后，主机自动摘机，用户可以立即输入四位的密码，正确后可进行远程遥控操作。

    6。充分考虑易用性原则，以人为本，使用上非常简单方便，拿到产品只要简单连接就能使用，所以常常被医院、老人院、疗养院、干休所等单位用来发出紧急求救的用途。

    7。主机内部配备大容量镍氢可充电电池，可以确保在停电时自动切换到备用电池上继续工作，抗破坏能力强。

    8。具有紧急报警求助功能，不管主机是在设防还是解防状态，只要按住遥控器上紧急求助按钮1秒钟以上，就能立即发出高响度报警声音，并且拨打预先存储的报警电话号码，这个功能经常被医院、老人院、疗养院、干休所等单位用来发出紧急求救的用途。

1） 安装快捷：系统各部分不需布线，实行无线 布控。
2） 设置容易：设置程序非常简单，配有声音提示，还可通过手机或电话进行远程设置。
3） 操作简便：无线遥控布防、撤防，并可通过手机或电话进行远程布防、撤防。
4） 功能齐全：由先进的微电脑控制报警，误报率极低，可有效防范小偷入室，探测火灾烟雾，还可用于病人呼救。
5） 保密性强：一机一个密码，抗干扰能力强

1) 人体探测自动报警：在警戎区空间探测非法活动人体并能自动报警。
2) 门窗防撬自动报警：盗贼撬开或通过装有门磁的门窗时，能自动报警
3) 紧急呼救遥控报警：当遭遇贼人或病情突发时，只要按随身携带的遥控器的紧急按纽即可报警呼救。
4) 自动拨号电话报警：主机可与公共电话网连接，当主机收到报警信号后，能快速启动拨号程序，自动拨打用户设置的六个电话号码，并能依次循环地拨打，直至得到回应。
5) 自动进行电源切换：能二十四小时全天候工作，停电时系统能自动切换到备用的自充电池，确保系统仍能正常工作。

6) 强音报警静音报警：强音报警时，主机自动拨号报警，同时强音警笛能发出120dB的强音报警信号，以通知四邻；静音报警时，主机自动拨号报警，强音警笛不发警号声。静音报警时报警指示灯也不亮。
7) 具有优质录音功能：用户可录制报警语音，如用户家庭地址、请求帮助等语音信息，以供报警时自动播放。掉电后录音不会丢失，且可重复录音。
8) 具有异地监听功能：用户可通过手机或电话远程监听布防现场。听感清析，能听到现场的脚步声，说话声；监听范围广，监听半径达10m 。
9) 具有远程设置功能：用户可通过手机或电话对主机进行远程设置，如布防、撤防，启动强音警笛威吓窃贼、取消强音警笛等

使用方法：

1。主机安装与连接

    将随机附带的9V 500毫安的交流电源插入主机的DC input 9V 电源插座上，这时主机上的绿色电源指示灯Power LED 就会点亮，同时。再将邮电局的电话线插入主机上的线路输入端口 Line in ，并且把随机附带的电话连接线一头插入主机的线路输出端口 Line out ，另一头插入电话中。将高响度报警器的插头插入主机的Speaker out报警输出上，再将主机的天线竖起全部拉出，这样主机已经安装连接完毕。

2。报警语音的录制

    主机可以进行高质量录音，用于在报警时自动在电话中播放语音。录音方法为：按住主机后面的Rrcord Button 录音按键3秒钟，听到“B”的一声后，在距离主机MIC麦克风约20厘米的位置讲话，例如：“某某新村某某号有紧急情况，请马上过来！”注意录音时间不能超过10秒，录音完毕后，松开录音按键，主机发出一长一短的“B-B”声后表示录音完成。录入的语音信息永久保存，断电也不会丢失。

3。设置报警电话号码

    本机可以最多设置六组报警电话，主机报警时会依次拨打号码报警，如果不需要六组也可以只用其中的几组，如果要更改其中的某一组号码，只要重复操作覆盖即可。

    首先按住主机后面的Rrcord Button 录音按键约1秒钟后松手，听到“B”的一声后，拿起听筒在电话键盘上按入＃1*(报警电话号码）# 即可（注意：正确操作时，每按一个按键，主机都会发出“B”的一声确认音，按入＃号后主机会发出一长一短的“B-B”声后表示输入完成，电话内可能会出现：你拨打的是空号，请核对后再拨的提示语音，这个用户不用理会）这样就设置完成第一组报警号码，其它几组也类似。

1。第一组：输入＃1*(报警电话号码）#
2。第二组：输入＃2*(报警电话号码）#
3。第三组：输入＃3*(报警电话号码）#
4。第四组：输入＃4*(报警电话号码）#
5。第五组：输入＃5*(报警电话号码）#
6。第六组：输入＃6*(报警电话号码）#

    注意：本地报警电话号码前不需要加区号，手机号码前是否加0根据实际情况确定“#0*”、 “#9*”、 “#7*××××#” 和“#8*××××#”等已作其他用途。不能设置成电话号码。 每设置一个电话号码之前，必须先按一下录音键，当主机发出一声短促的“B”声后，才可进行输入。

注意：设置报警号码请保持周围环境的安静，否则影响录码效果！

4。设置远程控制密码

    远程控制密码最多设置4位，例如：1234 ，111，45等等。方法为：按住主机后面的Rrcord Button 录音按键1秒钟后松手，听到“B”的一声后，在电话键盘上按入＃7*(四位控制密码）# 即可（注意：正确操作时，每按一个按键，主机都会发出“B”的一声确认音，按入＃号后主机会发出一长一短的“B-B”声后表示输入完成，电话内可能会出现：你拨打的是空号，请核对后再拨的提示语音，这个用户不用理会）这样就设置完成密码设置。如果要更改密码，只要重复操作覆盖即可。

5 设置报警模式

本系统拥有两种报警模式： 强音报警和静音报警。 报警模式的设置方法更加简单：

[1] 设置强音报警

设置格式为：#9*
操作流程：
摘机 按录音键约一秒再释放
输入“#9*” 听到”B” 的一声
听到一长一短的“B”声 完成

[2] 设置静音报警

设置格式为：#0*
操作流程：
摘机 按录音键约一秒再释放
输入“#0*” 听到”B” 的一声
到一长一短的“B”声 完成

    如果主人没有设置报警留言和报警电话号码时，主机会每隔30秒发出一声“B”，提醒主人录入报警留言和报警电话号码，以免影响正常使用。

如何正常使用？

设防

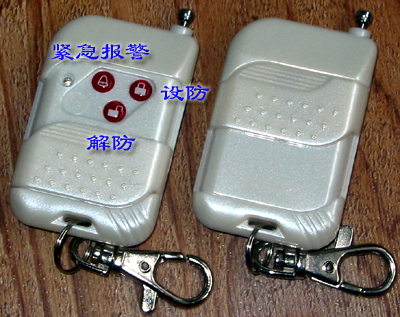

    主机使用非常容易，随机配备了2个遥控器，按下遥控手柄的设防按钮，主机会发出“B”的一声确认音，同时主机上的Lock/Unlock Status红色设防指示灯就会点亮，表示主机处于设防状态

报警

    主机处于设防状态时，当无线人体热释电传感器检测到人，或者无线门磁检测到门被打开时，探测器会立即发出无线报警信号，主机接收信号到会立即现场报警，并自动拨打多组报警号码报警。主人接到报警电话接听时，会听到预先录入的报警语音，例如“某某新村某某号有紧急情况，请马上过来！”然后是环境声音，本机能监听到现场的脚步声，说话声音等，监听半径达10米，听感清晰。

    主人听清报警留言后可以按电话机的“＃”键（或者是数字键6）确认报警成功，这时主机会停止报警，如果主机拨打的电话没打通，或者没有收到“＃”（或者是数字键6）确认，主机还会依次拨打下一个报警号码，循环往复，直到拨通电话，收到“＃”确认为止。注意电话各地区的电话交换机规格有所不同，如果按一次“＃”（或者是数字键6）不能停止报警，可以连续按“＃”（或者是数字键6）几次即可。

解防

    只要按下遥控器上的解防按钮，主机会发出“B”的一声确认音，同时主机上的Lock/Unlock Status红色指示灯就会熄灭，表示主机处于解防状态。

远程操作

    当用户拨打和报警器主机连接的固定电话号码时，在振铃6声无人接听后，主机自动摘机，用户可以立即输入四位的密码，密码正确后，按电话键盘的数字1可以监听环境声音20秒，如果你想继续监听，只要在20秒以内再按一次电话键盘的数字1，就能再监听20秒，这样可以实现连续监听。

    远程控制布防、撤防和紧急报警、解除报警

    本系统支持远程控制。通过手机或异地电话登陆系统后,可对系统进行远程控制。远程控制服务包括远程布防、远程撤防、远程紧急报警和远程解除报警，还能进行远程监听。

1） 远程登录

    进行远程控制之前,必须进行远程登陆。用户可用手机或异地电话拨打与主机并接的电话,当听到6—8次电话回铃音之后,主机会自动摘机,并回应”B”的一声,用户应快速输入预先设置的密码,远程登陆成功。登陆成功后用户可通过电话机或手机的键盘作以下操作。

2） 远程布防

    按数字键4,主机回应”B”的一声,表示远程布防成功。

3） 远程撤防

    按数字键5,主机回应” B”的一声,表示远程撤防成功。

4） 远程紧急报警

    按数字键2,主机回应” B”的一声,与主机相连的高音警笛发出120dB的强音警笛声，可威吓盗贼。
注：此时主机不会自动拨号。

5） 远程解除报警

    按数字键3,主机回应” B”的一声，主机解除报警，与主机相连的高音警笛停止发声。主机回到报警前的状态。

6） 退出

    按数字键6，可以立即退出。

备用电源切换

    主机内部有配备了大容量镍氢可充电电池，如果将主机背后的电池开关置于ON位置，可以使备用电池平时处于浮充状态，在停电时自动切换到备用电池上继续工作，确保工作可靠，如果电池开关置于OFF位置，则只使用外部电源，备用电池不工作，正常使用时建议将电池开关置于ON位置，如果主机长期不使用应该将电池开关置于OFF位置。最新的产品已经把充电电池转移到交流稳压电源中了，组成不间断电源UPS。

如何安装无线探测器：

1。 无线门磁的安装

    门磁由两部分组成：发射模块和磁块。将发射模块装上12V电池，然后安装在门框的某一合适位置;将磁块安装在门页上，并使磁块正对着发射块的指示灯部位，且左右对齐，门关上中间间距不超过1CM（越近越好）。安装时，可用不干胶固定在门或窗上，也可用螺丝钉固定。

    注意：应先清洁门窗上的灰尘，以免影响不干胶的粘性；门或窗闭合时磁铁盒与发射器上的指示灯右边对准，两者间距应小于1CM，安装完成后可以开门测试一下，门磁的发射指示灯应该会点亮1秒然后熄灭，如果发现门磁的低电压指示灯点亮时应该及时更换电池。

2。红外探测器的安装

    将无线热释电人体探测器的电源开关往下拨，打开无线红外传感器的电源，再将红外探测器固定在室内的墙上，距地面约2m高，并使其正对着所要监视的区域。

    注意：不要将探测器直对窗口安装，车灯或过往行人可能引起误报警，也不要将探测器安装在有强气流活动的地方，应定期检查探测器的性能并注意更换机内电池。用户应经常检查报警器是否工作正常，并及时清除机壳表面的污迹杂质，以保证监测效果。

    无线门磁最佳的安装位置是侧对可能入侵的门口或者窗口，这样误报率最低，检测最灵敏。

3。烟雾探测器的安装

[1] 将配备的9V电池装入后面的电池盒内，并按下 测试按纽不少于3秒，或将烟雾吹入探测腔内，如果发出“B”的一声，表示工作正常。
[2] 把烟雾探测器安装在房顶或墙壁的顶端，应避免太过接近门口或窗户。

疑问解答：

0。为什么我一开机，报警器就高响度报警？

    我们的产品有电话线路状态检测功能，当电话线路不正常或者断线时就会报警，你只要插入电话线，报警就会自动停止。

1。我们家人口较多，2个遥控手柄不够用，多配几个可以吗？

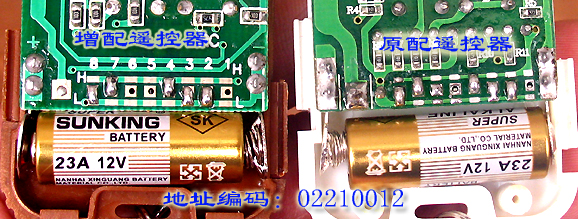

    答：可以！我们可以提供遥控手柄，增配的遥控手柄需要设置一下地址码，具体方法如下：第一步，首先要查看主机的地址码，每个系统的主机和所有遥控手柄，各种无线探头都使用一个相同的地址码，这个地址码已经标贴在主机的底部和遥控器背后，例如：02210012 其中0表示悬空，2表示接地，1表示接高电平这个主机的第1位到第8位地址码就是：悬空、地、地、高、悬空、悬空、高、地。我们只要把增配的遥控手柄的地址码设置成和主机一致即可使用。先把遥控手柄的固定螺丝拆开取出内部电路板，如下图中红色圈中的部分就是地址码设置区：

    最右边的是第1个地址码，最左边的是第8个地址码，设置时需要用到电烙铁，假设把第一脚用焊锡和H短路，就是把地址码的第1脚设置为高，假设把第一脚用焊锡和L短路，就是把地址码的第1脚设置为接地，如果不动就是设置成悬空。我们只要和主机的地址码设置成相同即可遥控主机了，增配的遥控器颜色为桃木色，按键符号ABCD。

2。我想自己增配几个无线热释电人体传感器或者无线门磁，设置容易吗？

   答：也不难，方法类似遥控手柄设置。地址码设置可以参考遥控手柄的设置，无线热释电和无线门磁一般采用跳线座来设置，使用更加方便。所不同的是多了一个数据码设置，可以参考下图右：

    网友可以看到无线门磁内部左侧上方有一个8排3列的地址码跳线设置区，中间的跳线柱直接和2262的地址码1～8脚相连接，L和地相连，H和正电源相连，如果将第一排中间的跳线柱用跳线帽和L连同，那么就是将2262的第一个地址码设置成0，同理如果和H用跳线帽连同，那么就是将2262的第一个地址码设置成1，如果跳线帽只戴在L上，因为中间的跳线柱和L、H都不连通，所以就是将2262的第一个地址码设置成悬空。

    图中右侧下方是数据码设置区，共有4组，它只有两个状态：如果将中间的跳线柱用跳线帽和L连同，那么就是设置成0，同理如果和H用跳线帽连同，那么就是设置成1，有两种工作模式见下表：

增配无线门磁时请注意：

1。增配门磁的振荡电阻必须选4.7M，它是利用焊锡球进行短路选择的，请看图中红色箭头所指位置。

2。上图中的数字1～8是八位地址码设置，请参考原配门磁的密码设置，注意原配和增配门磁的高电平H和低电平L切换选择位置正好相反，请注意哦！

3。上图中的数字10～13是四位数据码设置，请参考原配门磁的密码设置，注意原配和增配门磁的高电平H和低电平L切换选择位置正好相反，，并且上下顺序也相反请注意哦！

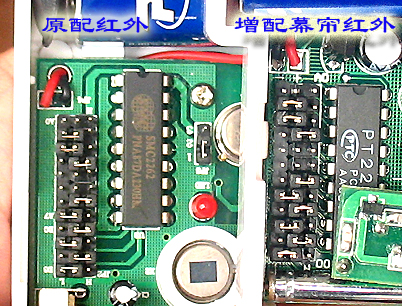

增配大区域无线红外时请注意：振荡电阻必须选4.7M，它是利用跳线帽短路来选择的，请看下图右中红色箭头所指位置。

3。为什么我给主机设置报警号码时不容易成功？

    首先我们来了解一下报警主机自动拨号的原理，它是利用录音芯片把座机设置报警号码时发出的双音频拨号声音录音下来，在报警时再自动播放出来，所以设置时要求周围的环境尽量安静，避免录入环境杂音，使拨号成功了下降，同时拨号的速度应该适中，约0.5秒一个号码为好。最后如果报警号码是小灵通，注意不要加区号，如果是本地手机不要加0，和用座机拨打报警电话时拨打的号码一致。

4。为什么无线门磁和无线红外中的电池消耗的比较快？

    通常厂家批量生产时，无线传感器内部选配的电池一般都比较廉价，性能一般，而且从生产到销售到客户手中可能间隔了很长时间，造成电池品质下降，在实际使用中由于无红外传感器不管是防盗设防还是解防，只要有人在监控区域活动，都不断发射无线报警信号，所以这是造成无线红外中的电池消耗较快的重要原因。建议客户可以自行更换品质较好的电池。

5。为什么我觉得无线红外传感器好象有时灵有时不灵？

    无线红外传感器一般工作在省电模式，也就是检测人体3秒，停10秒，并不是每时每刻都工作，这样可以大大延长电池寿命，并且用遥控器设防后，主机也要延时1分钟后在接收报警信号，这两个因素综合下来会给客户造成错觉。

6。为什么无线红外会误报警？

    这主要是安装方法不当引起的，参看“红外探测器安装”一节

7。为什么无线门磁也会误报？

    无线门磁实际上是可靠性很高的一种传感器，一般误报率极低，只有一种可能会引起误报，就是电池和簧片接触不良，当门窗受到强烈振动时可能引起电池和簧片瞬间脱开又重新接通，无线门磁在上电瞬间也会报警，所以造成误报。解决办法：将电池的簧片向内侧弯一下，以增加夹持力，或者减少门窗被风吹动时产生的幅度。

实际使用报告：

    站长把第一组报警电话设置为手机，第二组设置为小灵通，后面两组没使用。然后用遥控器设防，再模拟无线门磁报警，这时现场立即响起尖锐的高响度报警声音，5秒钟后，站长的手机收到报警电话，我直接挂断，第1分钟时，站长的小灵通收到报警电话，也没有接听，第3分钟时，手机再次收到报警电话，这时站长接听，电话里响起：自己的报警留言 的提示语音。您在听完整报警留言后，可以按＃号键结束本次报警，这时主机应该能立即停止报警，Alsrm Status报警指示灯会熄灭，说明本次报警成功。

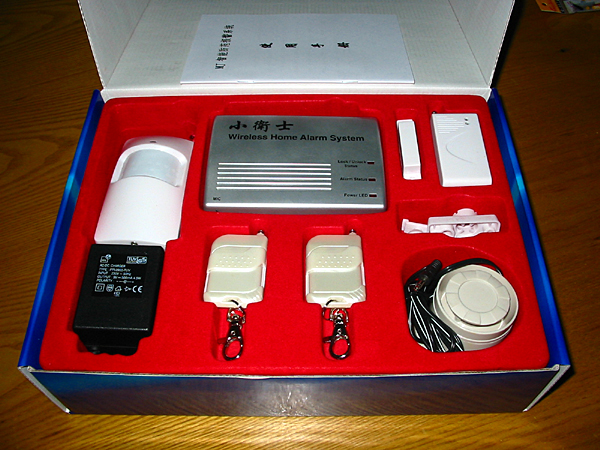

818家庭无线电话报警器标准配置的配件清单：（每套248元）

1。无线门磁传感器一个

2。无线热释电人体传感器一个

3。无线遥控器两个

4。报警器主机一个

5。高响度报警喇叭一个

6。包装纸盒一个

7。电话连接线一根

8。说明书一份

客户可以根据需要增配的器件：


1。增配一个无线遥控手柄 10元一个
2。增配一个无线门磁传感器 14元一个
3。增配一个无线热释电人体传感器（大区域） 29元一个
4。增配一个无线热释电人体传感器（智能省电型） 38元一个
5。增配一个无线可燃气体泄漏报警器 59元一个
6。增配一个无线烟雾报警器 49元一个
7。增配一个无线振动传感器 19元一个
　

技术指标

1 主机技术指标

1）双音频拨号
标准频拨号
低频群（HZ）：697 770 852 941
高频群（HZ）：1209 1336 1477 1633
频 偏 ： 〈 1.5 %

2）使用环境
适用范围 ： 室内
相对湿度 ： 〈 95%
大气压力 ： 85Kpa～105Kpa
环境温度 ： －10 ℃ ～＋55℃

3) 电气特性
工作电压 ： DC 9V/300mA
静态电流 ： 40mA
报警电流 ： 〈 250mA
备用电源 ： 镍氢可充电池
7号 1.2V×7
接受频率 ： 315± 0.075M HZ
主机距遥控器无干扰接收距离 〉150m
主机距门磁探测器无干扰接收距离 〉100m

4） 主机尺寸
长： 13 mm 宽：2.5 mm 高：8 mm

2 红外探测器技术指标
1） 探测范围：
水平角度：1200，垂直角度：600 探测距离 〉 8m
2） 工作环境：
温度：－10℃～＋40℃ 湿度：〈 95%
3） 电池型号： G6F22 9V电池
4） 工作电流： 〈 15mA ( 静态时 〈 90uA 〉
5） 感应时间： 〈 0．7 秒
6） 开机延时： 约一分钟
7） 发射频率： 315± 0.075M HZ
8） 发射电流： 6 ～ 15 mA
9） 发射功率： 50～100mW
10） 发射距离： 〉 200 m
11） 安装高度： 推荐高度：2.0～2.5m

12） 抗干扰性
1 防小动物干扰
探测器安装推荐的使用高度时，对探测范围地面上的小动物一般不会产生报警。
2 抗电磁波干扰
探测器的抗电磁波干扰特性符合GB10408中4.6.1的要求，
一般手机电磁干扰不会引起误报。
3 抗灯光干扰
探测器在正常灵敏度探测范围内，受到3M外H4卤素灯透过玻璃照射，不产生报警。

3 遥控器技术指标
1） 遥控距离：开阔空地 〉150 m
2） 电池型号: 12V 23Ma
3） 静态电流: 0 mA
4） 发射电流: 3 mA
5） 发射频率: 315± 0.075M HZ
6） 工作环境: 温度：－10℃～＋60℃ 湿度：〈 95%

4 门磁探测器技术指标
1） 探测距离： 1～5 cm
2） 发射距离：开阔空地 〉100 m
3） 电池型号：3V 普通电池
4） 电池寿命：一年以上
5） 发射频率：315± 0.075M HZ
6） 工作环境：温度：－10℃～＋40℃ 湿度：〈 95%

5 烟雾探测器技术指标
1） 探测方式：离子型
2） 探测范围：室内
3） 探测浓度：700PPM
4） 工作环境：温度：－10℃～＋40℃ 湿度：〈 95%
5） 电池型号：G6F22 9V
6） 开机延时： < 1 分钟
7） 感应时间： < 20 秒
