微型高效开关升压/降压模块

产品1：小型可调开关升压模块VS1   15元一个

    VS1高效可调升压模块内部采用高速开关电路，能够将电压进行提升，具有体积小，功耗低，输出电流大和功能强的特点，可以适用于各种需要升压而又要求稳定度较高的电路中，解决了因电池的体积和重量因素造成产品设计的局限性。

性能指标见下表：

实际应用举例：万用表层叠电池替代

    万用表是电子工作者的必备工具，它的高阻档通常使用一块9V、15V或者22.5V的层叠电池，这种电池不但价格高，而且寿命短，经常更换很不经济。
    目前，报刊杂志上经常有介绍用于万用表的升压电路，一般都是通过三极管和升压变压器组成，电子爱好者在自制过程中往往为如何制作升压变压器而烦恼，而且这种电路的效率会随着选用的元件和制作工艺变化，对于制作经验不太丰富的电子爱好者来说有一定的难度。

    可调型直流升压模块的体积为：12x22x32毫米，引脚分布如图1所示，引脚1为输入正电源，引脚2为地，引脚3为输出正电源，引脚5、4为输出电压调整端，可以外接一个100K的可变电阻VR调节输出电压，模块的输入电压范围为2.5～40V，经过升压后能输出3～40V直流电压，电路的工作效率大于85％，下图是升压模块的典型应用图：

    按图2接好外围元件，通电即可正常工作，调整100K可变电阻VR，可得到额定输出电压范围的任意值，当VR的阻值为15K时，模块的稳压输出电压为10伏，调好后用绝缘漆封固VR，即可接负载使用，用此模块可以制作小功率便携式可调电源。

    使用注意：升压模块内部除了控制芯片外还含有肖特基整流元件和进口特种材料的高效升压电感等其它元件，在输入和输出端均设有10uf/50v的电解电容作为滤波，使用时应按要求连接，不能接错并且要注意两点：

    1、外接的电压调整电阻应在模块加电前接好，因为在引脚6悬空时，输出将是最高电压，可能会损坏负载，而且引脚6和输出地短路时会造成升压模块永久性损坏。
   2、升压模块只能做升压使用，也就是输入电压必须低于输出电压。

产品2：超微型高效升压器件V2 15元一个

    随着电子技术的发展，各种便携式电子产品发展神速，发展的趋势是功能更强、体积更小、重量更轻、耗电更省。当产品的体积要求做得很小时，电池部分的体积和重量产生的矛盾变得很突出。大多数电路的工作电压在3～6伏之间，这时可以使用升压电路来减少电池的数量和体积，达到随心所欲设计产品的目的。

输入电压： 1V-5V
输出电流： 1.5V时20mA,2.4V时100mA 3V时200mA,4.5时350mA
静态电流： 1.5V时350uA,2.4V时200uA 3V时100uA,4.5时50uA
工作频率： 100KHz
工作温度： -40℃to+85℃.
纹波系数： 典型40mA(P-P)
体 积： 10×20×6mm

    V2是一种微型高效升压器件，体积只有20x10x6毫米，输入电压1～5伏，输出稳定的5伏直流电压，转换效率大于85％，可以在－45～＋85度的环境温度下安全工作。它突出的优点是自身耗电极小COMS工艺，静态电流和输入电压有关，电压越高耗电越省，当输入电压在1.2伏时静态电流为370微安，输入电压为2.4伏时为200微安，输入电压为3伏时为100微安，当输入电压为4.5伏时只有50微安。

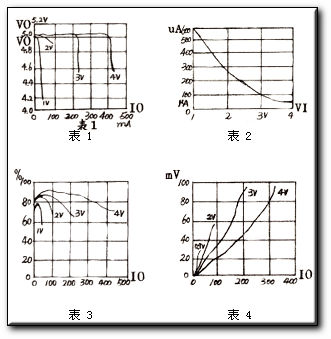

    V2输入电压与输出电流之间的关系见表1，静态电流与输入电压之间的关系见表2，转换效率与输入电压和输出电流之间的关系见表3，输出纹波系数与输入电压和输出电流之间的关系见表4。
   VO是5伏电压输出端，G是接地端，VI是电源输入端，内部结构如右图所示:
   V2的内部工作频率为100KHZ，输出电流和输入电压有关，输入电压越高，输出电流越大，输入电压1.2伏时输出电流18毫安，输入电压为2.4伏时输出电流100毫安，输入电压为3伏时输出电流为200毫安，输入电压4.5伏时输出电流为350毫安。

    V2内部含有两个输入、输出滤波钽电容，使用时无需外接任何元件就能工作，输出电压的纹波系数为40毫伏峰峰值，如果电路有特殊需要要降低输出电压的纹波系数时可以在输入和输出端加接一个47～100微法的电解电容和104皮法的高频瓷片电容，或者在输出回路中加入1微亨左右的滤波电感和100微法的滤波电容，可以得到更好的稳压效果。采用V2后只要用一节或两节电池就可以提供5伏稳定的电压。

产品4：LM2596高效开关降压模块 20元一个

性能参数：

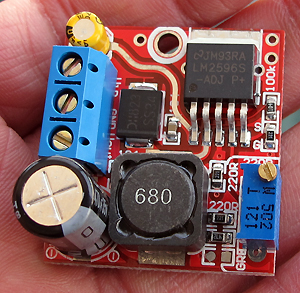

核心芯片：LM2596S
体积大小：32*35*21毫米
模块重量：15克
输入电压：8～42V
输出电压：2～25V任意可调
输出电流：最大3A，可长期工作在2.5A无需加散热片。

应用领域：数码产品电源系统、太阳能电源处理、LED产品，节能电器等等。

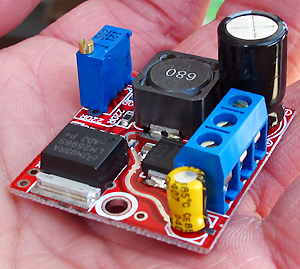

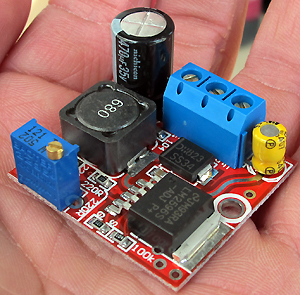

    板上带有蓝色接线座便于接线。精密多圈密封式可调电阻，无论工作条件再恶劣也不会影响输出电压的精度。输出滤波电容用原装日本nichicon（尼吉康）剪脚型盒装低ESR电容，品质一流！

    如果我们把板上的一个221贴片电阻拆掉，再接一个小开关如上图红线处，即可实现用开关控制模块是否工作，玩单片机的朋友也可以直接用I/O脚接到S点用逻辑低使能控制电源。如果板子不做改动的话，只要电源输入，模块立即输出电压。

产品5：LM2577高效开关升压模块 28元一个

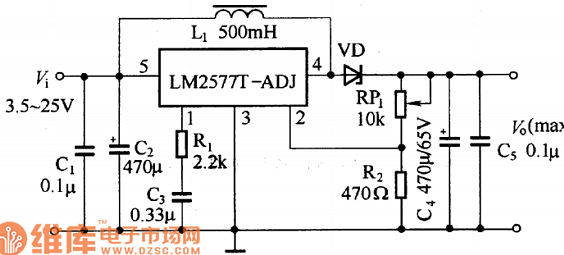

     可调式高效升压电路 DC-DC升压器,输入电压3.7～22V，输出任意可调5～22V，驱动电流最大3A，效率达95%！作常用的单节锂电3.7升5V做移动充电宝是轻而易举的事，3A驱动电流同时给多台手机、mp4等充电没问题.输出驱动功率达13W，不适用于升压给笔记本充电，笔记本通常需要4安35W以上的！

【应用】：

    数码产品电源系统、太阳能电源处理、LED产品、节能电器等。板上带接线座，无需焊接，随时随地可以接线DIY，使用非常方便。

注意事项：

1：先接好输入电压并调节到需要的输出电压，然后接负载！电源开关应加在输出端，这样可以防止电路还没起振就处于保护状态，如果输出端什么都不接板子静态电流约8.5mA（不算板上的LED耗电）。如果负载只有几百mA的开关可以接在输入端。
2：旋转蓝色的精密多圈电位器逆时针调电压加大，顺时针调电压变小。
3：输出电压不允许调高于25V，高于25V会损坏输出滤波电容器。
4：输入端千万不能正负极接反，那样将损坏升压IC！千万别马虎！
5：输入电压必须再3.7V以上，低于3.7V，输出电压将不稳定。
6：输入端请尽量用线芯较粗的导线连接。
7：这是升压板，所以输出电压永远大于或等于输入电压。
8: 上电后不能用手触摸电路板上元件，DIY需要一定的电子知识和动手能力，请小心操作，避免人为因素造成的损坏

由于买家没有按照说明去正确使用导致的电路损坏或擅自修改元件参数造成损坏等不保。

【使用建议】：

   输入与升压输出电压尽量不要相差太远，为什么呢？举个例子说明一下：输入4.2V（单节锂电充满电），升压输出12V，假设12V接的电器负载功率为10W，那么输入的 I = P/U，即：10/4.2 , 约=2.4A ，即推这个负载锂电以2400mA（不含5%损耗）放电，容量小的锂电一下子就用完了.一般合理应用举例：单节锂电3.7V升5V，单节3.7V升7.2V，两串锂电7.2V升12.6V等等，三串锂电12.6V升18V等等。
