电脑USB转TTL串口/RS232串口模块

    对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。

    但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。

    USB转串口模块全称为USB to Serial port Module，它可以将USB接口虚拟成一个串口，解决客户无串口的苦恼。现在市面上的USB转串品的设备可谓是琳琅满目，质量也是参差不齐。造成这种现象的根本原因就在于控制芯片的不同。现在USB转串口桥接芯片有很多，比如CP2102、FT232、PL2303等等。但并非每一种芯片都可以用作ISP下载。经过测试CP2102是不能下载的，而FT232可以下载，但其价格实在不菲。最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。

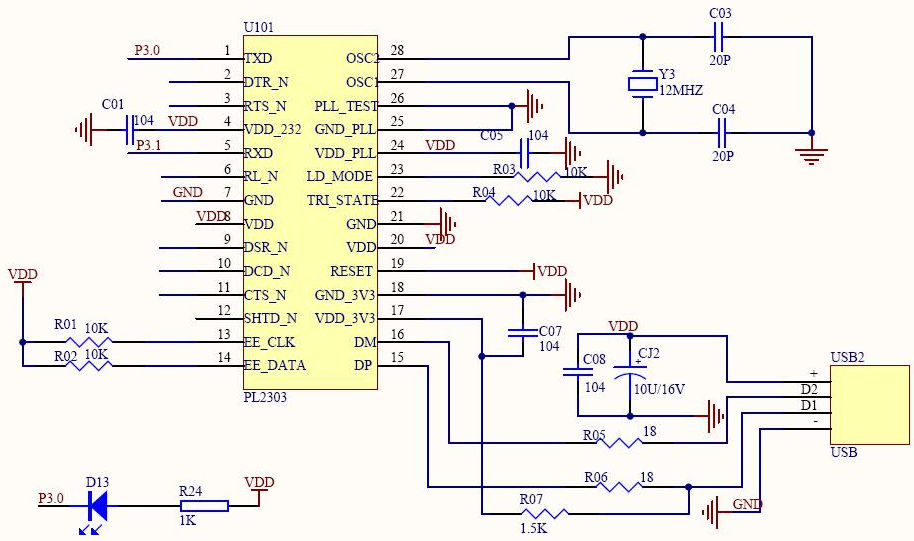

   PL2303HX采用28脚贴片SOIC封装，工作频率为12MHZ，符合USB 1.1通信协议，可以直接将USB信号转换成串口信号，波特率从75～1228800，有22种波特率可以选择，并支持5、6、7、8、16共5种数据比特位，是一款相当不错的USB转串口芯片。

产品1：采用PL2303芯片的USB转TTL串口模块 每个15元 含一根4芯杜邦连接线

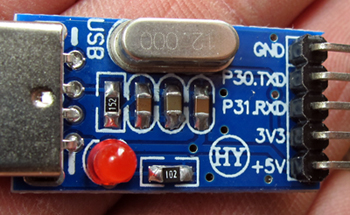

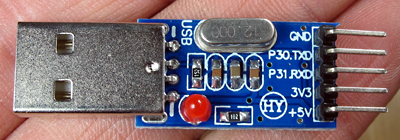

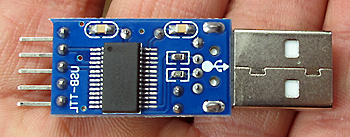

    这是我们用PL2303芯片开发的USB转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7毫米，模块一共引出5根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线 、＋3.3V 。其中＋5V和＋3.3V电源输出线一般情况下都不用的，不需要连接。

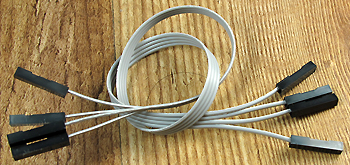

    现在购买PL2303模块我们还赠送一根30厘米长的杜邦连接线，它一头是四位一体的插座可以直接插到我们的2303模块上，另一头是四个独立的杜邦头，可以灵活插到设备上，非常方便。

软件安装：

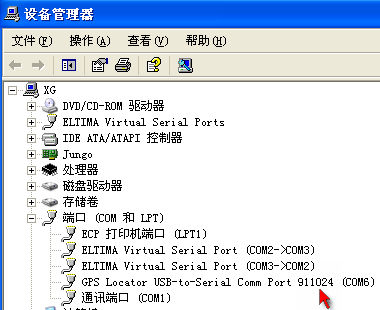

     点击下载PL2303.RAR解压缩运行SETUP.EXE进行安装，驱动安装完成后，将模块的USB插头插入电脑USB接口即可。鼠标右键点击桌面的“我的电脑”＝》属性＝》硬件＝》设备管理器＝》端口 看下图中是否出现红色箭头所指的PL2303虚拟的COM6，（一般为COM3，不同电脑端口号可能不同）如果出现说明模块是好的，并且驱动程序也安装成功了。



PL2303模块可以方便地利用杜邦免焊接连接线接入电路，通常只需要插接3根线，一根串口入、一根串口出、一根地线。

应用举例

1、STC单片机的串口ISP下载

    目前单片机的ISP下载已成潮流，例如比较流行的STC系列单片机就是以其高性能和方便实用的串口ISP下载功能备受青睐，但是ISP对时序要求非常严格，例如常用的CP2102就因为采用内部RC振荡器精度不够无法胜任。

    而PL2303是极少几种支持ISP下载并且价格低廉的芯片，具体步骤可以参考我们制作的让实验开发板在线下载的网页，是STC芯片最理想的USB下载线，需要注意的是PL2303应该直接和STC芯片的串口连接，其中不需要RS232电平转换电路哦，还有模块输出的5V电压也不用接到STC单片机系统的，如果不成功请检查RXD TXD串口通讯线是否交叉哦。

2、TC35I专业GSM模块调试

    TC35I是一种常用的GSM开发模块，它是TTL串口通讯，通过我们的PL2303模块，可以直接借助电脑通过USB口进行AT命令的调试，非常方便，具体资料可以点击进入。

3、GPS模块调试

    GPS模块也采用TTL串口通讯，每秒输出一次GPS全功能数据，4800通讯波特率，通过我们的USB转串口模块，可以直接通过串口调试软件或者电子地图显示GPS数据，非常方便，具体资料可以点击进入。

4、工业设备的串口通讯

    很多专业的工业设备都是采用RS232串口通讯的，我们只要跳过RS232转换电路，用我们的USB转串口模块，就能把设备改成USB通讯，大大提高了设备的通用性和便利性，提升设备档次。

5、刷新宽带ADSL上网猫、路由器的固件

    固件类似电脑的BIOS，由于有些猫是当地电信定制的，因此很可能这个地区赠送的猫无法在其他地区使用，但是这类“猫”电路板上一般会预留的TTL通讯串口，通过我们的PL2303模块就能刷新固件从而又能使用了。

6、机顶盒、卫星接收机升级

    一些机顶盒也存在版本问题，通过升级可以修正错误提高硬件性能，最近网上闹得沸沸扬扬的中星9号升级问题也可以通过刷机解决，PL2303HX模块适合带TTL接口的山寨机。TTL接口的外观类似光驱的接口那样有四根针。但是刷机要注意几个问题，如果没认真详细观看.可能您的机器会成砖头，或者功能失调哦！

    1、不能只看机器品牌型号，要看到机器主版的几个重要IC。比如：海尔双片机，型号后面的后缀很重要。如果您是机对机升级的话可以不计，否则一定要注意.要不可能您刷的机器会没有信号，或者开不了机。

    2、面板芯片也很重要，如果是74系列的当然无所谓了但是也要看定义脚。如果是用单片机的话，那就麻烦了。因为很多厂家的单片机程序就不一样，所以你刷好了机.可能可以正常收看，但是面版可能会没办法正常显示哦。有的机器可能连遥控编码不一样，遥控也用不了哦。比如卓亿的遥控就跟其他中9机的遥控不能通用。

    3、不同厂家后面的刷机口定义是不一样的。不能拿到线就往哪个口插，一不小心就会烧坏你的设备。比如天地星它第3脚是电压输出的高达15V，这个电压加到你的主板上，你说会出现什么问题哪？

中9刷机方法：

    不论你接收机TTL串口是4线还是5线都只要接其中3线就可以了，5V和3.3V都不用接！！其中GND接中9的地线，TXD和RXD有的接法是RXD对TXD、TXD对RXD，也有的TXD对TXD、RXD对RXD，(可能是他们标识不一样)

特别说明：

（一）我们只是卖数据线，一个刷机工具而已，不是销售刷机的服务。我们对于刷机方法并不熟悉，所以无法提供刷机操作的指导。因市面上机型繁多，而每个人的动手能力又相差甚远，所以我们不保你能刷机成功。更不要因为自己没有刷机成功而给我们中评或差评，那我们就比窦娥还怨了！

（二）我们发出去的每一条线都是经过测试的，这里提醒买家请不要拿到线后就直接进行刷机操作，以免刷机不成会认为是线有问题。首先应对转换模块上输出4根线的识别和你需要连接的设备的输入线的识别，按照上面介绍的连接方法进行刷机。只要不连接VCC，USB-TTL和中9就不会有任何问题，才可放心使用

    有的买家不小心烧了线的芯片或者不会操作或者机器本身不支持升级，就说是我们的线有问题等等，请这样的买家绕道，谢谢。此类情况不给予退货或者退款的行为，也不接收中评和差评。

产品2：专门定加工的USB转RS232串口专用线 10元一根



    现在绝大部分的笔记本甚至有些一些台式机都没有串口，但是串口实在对我们电子工程师来说太重要了，电脑市场上也有大量的USB转RS232的转换线，价格比较低廉但是质量实在太差，外观看上去非常精美，就是根本没法用！我们这里提供的转换线内部采用HL340(R340)芯片，是我们指定厂家加工的所以能确性能！强烈建议只有USB口的客户选配！我们这款产品是直接将USB转成标准的RS232串口，应用领域很广泛。

软件安装：

     点击下载USB-232转接线驱动程序解压缩运行HL-340.EXE进行安装，驱动安装完成后，将模块的USB插头插入电脑USB接口电脑会提示找到新硬件，选择自动安装就能完成驱动安装。

    鼠标右键点击桌面的“我的电脑”＝》属性＝》硬件＝》设备管理器＝》端口 看下图中是否出现红色箭头所指的CH340虚拟的COM3。
