200米无线门磁传感器

    无线门磁传感器是一种在保安监控、安全防范系统中非常常用的器件,无线门磁传感器工作很可靠、体积小巧,尤其是通过无线的方式工作,使得安装和使用非常方便、灵活。

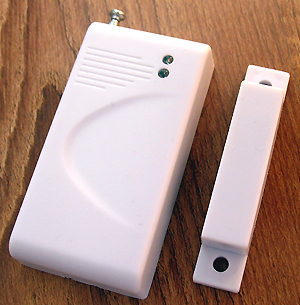

产品1:无线门磁传感器 14元一个

外形尺寸:71x36x15.4毫米
发射功率:30毫瓦
工作电流:10毫安
工作电压:12V,A23报警器专用电池
工作频率:315M
编码芯片:SC2262/
振荡电阻可切换:1.5M/4.7M/3.3M

    无线门磁传感器用来监控门的开关状态,当门不管何种原因被打开后,无线门磁传感器立即发射特定的无线电波,远距离向主机报警。无线门磁的无线报警信号在开阔地能传输200米,在一般住宅中能传输20米,和周围的环境密切相关。

    无线门磁一般采用省电设计,当门关闭时它不发射无线电信号,此时耗电只有几个微安,当门被打开的瞬间,立即发射1秒左右的无线报警信号,然后自行停止,这时就算门一直打开也不会再发射了,这是为了防止发射机连续发射造成内部电池电量耗尽而影响报警,无线门磁还设计有电池低电压检测电路,当电池的电压低于8伏时,下方的发光二极管就会点亮,这时需要立即更换A23报警器专用电池,否则会影响报警的可靠性。

    无线门磁传感器一般安装在门内侧的上方,它由两部分组成:较小的部件为永磁体,内部有一块永久磁铁,用来产生恒定的磁场,较大的是无线门磁主体,它内部有一个常开型的干簧管,当永磁体和干簧管靠得很近时(小于5毫米),无线门磁传感器处于工作守候状态,当永磁体离开干簧管一定距离后,无线门磁传感器立即发射包含地址编码和自身识别码(也就是数据码)的315MHZ的高频无线电信号,接收板就是通过识别这个无线电信号的地址码来判断是否是同一个报警系统的,然后根据自身识别码(也就是数据码),确定是哪一个无线门磁报警。

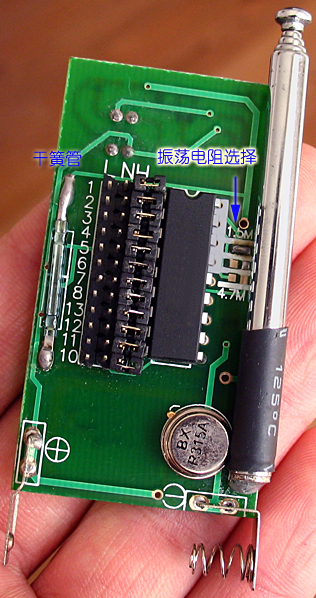

    无线门磁传感器的地址码必需和报警器主机的地址码完全一致,打开无线门磁传感器的外壳就能观察到:



1~8位地址码设定:

    网友可以看到无线门磁内部PT2262芯片(或者是兼容芯片)的左侧有一个3位12层的跳线设置区,其中从上往下1~8编号的是地址码设定区域,跳线座中间的引脚分别和PT2262芯片的第1~8脚接通,左侧的跳线座PCB上标注为“L”,表示和地相连,右侧的跳线座PCB上标注为“H”表示和正电源相连,例如:将最顶上的跳线座用跳线帽戴在1和L上,那么也就是将2262的第1脚的地址码设置成0,同理如果1和H用跳线帽短路,那么就是将2262的第1脚的地址码设置成1,如果什么都不动,就是将PT2262的第1脚的地址码设置成悬空,依此类推可以完成8位地址码设定,地址码必须和相应的接收板地址码一致才能正常工作。

4位数据码设定:

    数据码的功能是发射器件和接收器件在地址码一致的前提下,发射器件可以传输的一个4位2态的数据。

    4位数据码设定区就在地址码设定区的下方,编号13~10数据码设定和地址码设定类似,数据码只有两个状态:低电平0和高电平1(如果悬空被认为是0,和L连线表示1)具体方法是用跳线帽将2272的引脚和L是否短路,从上往下的4排跳线座分别和PT2262芯片的第13、12、11、10管脚连同。

振荡电阻设定:

    振荡电阻是指PT2262芯片的第15、16脚之间电阻的数值,这个电阻决定了数据脉冲的宽度必须和相应的接收板配套,否则遥控电路无法正常工作。例如我们的8防区报警器主机和家庭电话报警系统都是4.7M系统,而我们的100米~2000米遥控模块都是1.5/1.2M系统,我们的产品考虑到兼容性,设计一个焊盘切换区,可以选择用电烙铁搭连焊锡选择1.5/3.3/4.7M振荡电阻便于客户灵活应用(注意,只能搭焊其中的一个,其它的悬空)。

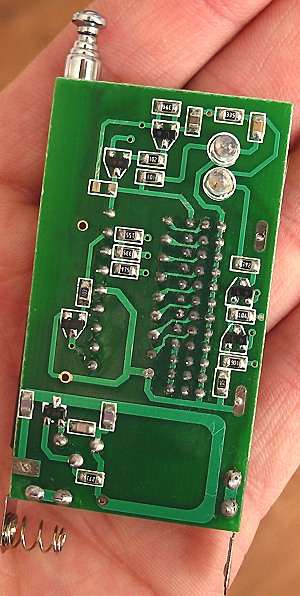

低电压指示灯:

    模块上有两个LED,上面的白发红LED是发射指示灯,当模块检测到人体进行报警发射时LED同步点亮,下面的一个绿色LED是低电压指示灯,当电池电压低于8伏时LED会点亮,提醒用户更换电池。

工作原理:

    电路中的H1是一个干簧管,当门关闭的时候,H1吸合C1两端电位相同,V2截止,V1也截止。当门被打开后,干簧管触点打开有一个电流通过V2的发射结、R3(和R3并联)—C1—R4—地,流过V1发射结的电流使得V1导通,其集电极的电流通过R2流入R3和V1的基极,由于流进V1基极的电流较大,加之着的集电极电阻较大,V1饱和导通。IC1接在其集电极上的14脚电位被拉低。P她262的特点是:当14脚电压被拉低后,其17脚输出脉冲数据调制信号到无线发射模块WX1的调制极上,被调制的高频信号通过天线发射出去。IC1输出的调制信号中包含地址码和数据码两部分,地址码有D1-D8通过接地、接正极和悬空3中状态所决定,数据码通过与正极连接所决定,连接正极,其位数据是“1”,不连接的位数据是“0”。

    无线发射模块发送信号的时间长短取决于IC1的14脚电位下拉时间的长短,当门被打开后,流过C1的电流给C1充电,当C1充电结束后,V2又恢复截止状态,V1也随之恢复截止状态,IC1的14脚恢复高电压,无线发送停止。理论计算和实践得知,无线发射模块发射时间不小于120毫秒,就可以保证有一组完整的波形输出,接收器就能收到正确的数据。

    由此看来,平时不论门是开还是关,V2、V1均是截止的,无线发射模块在没有调制信号的时候,也处于截止状态,而IC1又是一个CMOS微功耗元件,所以无线门磁发射电路采用一节12V的23A电池供电,平时耗电微安级。按正常使用电池的使用时间在1年左右。

接收板:

    接收模块从工作方式分,可以分成超外差接收板和超再生接收板。超再生式接收机具有电路简单、性能适中、成本低廉的优点所以在实际应用中被广泛采用。这是超再生接收机等效电路图:

   接收模块采用SMD贴片工艺制造生产,为超再生接收方式,它内含放大整形及解码电路,使用极为方便。
    1。天线输入端有选频电路,而不依赖1/4波长天线的选频作用,控制距离较近时可以剪短甚至去掉外接天线
    2。接收电路自身辐射极小,加上电路模块背面网状接地铜箔的屏蔽作用,可以减少自身振荡的泄漏和外界干扰信号的侵入。
    3。接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固,这与采用可调电容调整接收频率的电路相比,温度、湿 度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低,只有3/4圈的调整范围,而可调电感可以做到多圈调整。可调电容调整完毕后无法封固,因为无论导体还是绝缘体,各种介质的靠近或侵入都会使电容的容量发生变化,进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移;温度变化时热胀冷缩会使定片和动片间距离改变;湿度变化因介质变化改变容量;长期工作在潮湿环境中还会因定片和动片的氧化改变容量,这些都会严重影响接收频率的稳定性,而采用可调电感就可解决这些问题,因为电感可以在调整完毕后进行封固,绝缘体封固剂不会使电感量发生变化,而且由于采用贴片工艺,所以即使强烈震动也不必担心接收频点漂移,接收电路的接收带宽约500KHz,产品出厂时已经将中心频率调整在315MHz,接收芯片上的微调电感约有5MHz频率的可调范围,使用时不要轻易变动,以免影响性能。

接收板A-L4 超再生锁存型长方形接收板: (12元一个)



体积:48x20x8毫米

    超再生接收模块有七根引脚,分别为10、11、12、13、GND、VT、VCC,其中VCC为5V供电端,GND为接地端, VT端为解码有效输出端,10、11、12、13是解码芯片PT2272(SC2272)集成电路的10~13脚,为四位数据锁存输出端,有信号时能输出5V左右的高电平,驱动电流约2mA,与发射器上的四为个按键一一相对应,这里用的是L4锁存芯片,所以数据输出能锁存。

    天线是一根长度为23厘米的软导线,需要焊接到天线焊盘上,图中红色箭头所指的是振荡电阻,这里用的是200K,可以和1.2M的发射端配合。

接收板A-M4 超再生非锁存型长方形接收板:(12元一个)

    接收板A-M4和L4的区别在于输出的数据是非锁存的,有遥控信号是数据脚是高电平,遥控信号消失时数据脚立即恢复为低电平。

超再生超小型锁存型长方形接收板 AX-L4 9元一个

超再生超小型非锁存型长方形接收板 AX-M4 9元一个

    这款也是超再生带解码接收板,但是体积非常小巧,只有36x17x8毫米 使用贴片的SC2272芯片,振荡电阻270K,模块背面的引脚有功能标注。可以和编码芯片兼容2262振荡电阻为1.5M的工作频率为315M遥控器配套使用。

超外差系列

    超外差接收机价格较高,温度适应性强,接收灵敏度更高,而且工作稳定可靠,抗干扰能力强,产品的一致性好,接收机本振辐射低,无二次辐射,性能指标好,容易通过FCC或者CE等标准的检测,符合工业使用规范。

    超外差接收板左侧的ANT是天线端,超外差接收机对天线的阻抗匹配要求较高,要求外接天线的阻抗必须是50欧姆的,否则对接收灵敏度有很大的影响,所以如果用1/4波长的普通导线时应为23厘米最佳,要尽可能减少天线根部到发射模块天线焊接处的引线长度,如果无法减小,可以用特性阻抗50欧姆的射频同轴电缆连接(天线焊点右侧有一个专门的接地焊点为天线地端)


接收板B-L4 超外差插针式锁存型接收板:41x24x6毫米(16元一个)

接收板B-M4 超外差插针式非锁存接收板:41x24x6毫米(16元一个)

    这里提供的超外差接收板采用进口高性能无线遥控及数传专用集成电路RX3310A,并且采用316.8MHZ的声表谐振器(中频1.8MHZ),所以工作稳定可靠,适合比较恶劣的环境下全天候工作。

点击这里可以看到关于RX3310A芯片的详细资料

   使用RX3310A的超外差接收机灵敏度可达-102DBM,而且外围元件少,集成化程度高,适合大规模生产。超外差接收机有声表稳频和LC稳频的两种,采用LC稳频的灵敏度高可达-104DBM,但是稳定性稍差,而声表稳频的灵敏度约-102DBM,稳定性好,这里提供的超外差接收机都为声表稳频的。

无线报警探头的组网使用:

    在传统的安全防范工程中,均采用有线的方式连接报警探头和防盗报警主机,由于受传输距离、环境、可变性等多种因素的制约,局限性很强。无线报警探头的出现大大方便了系统的施工。

    无线报警系统可以根据不同的需要和场合组成不同功能的报警系统,无线报警的探头可以多种多样,比如:无线人体热释电人体传感器、无线门磁传感器、紧急求救遥控手柄等、甚至可以根据你的需要DIY一个无线报警探头,比如你用振动位移传感器+紧急求救遥控手柄,稍加改装就能做成了一个振动位移无线报警传感器!如果把这个小东东放到贵重物体中,只要有人轻微移动,报警主机就能立即收到报警信号并显示出来。当然你也可以发挥你的想像力和创造力设计开发一个:声控无线探头、红外线反射开关无线探头、雷达波人体检测无线探头等等。

    要实现无线报警组网,对组成的无线报警探头和主机有一定的技术要求:比如无线发射接收的工作频率相同,这里提供的设备都是工作在315MHZ的,并且都用声表谐振器稳频,频率稳定度非常好,而且需要采用相同的编码解码芯片,这里都用PT2262/PT2272(SC2262/SC2272),而且芯片的振荡电阻相一致,振荡电阻的大小决定了编码波形高低电平的宽度。

    要组成一个无线报警网最重要的是要正确设置各个无线探头和主机编解码芯片的地址码和数据码。
     PT2262/PT2272(SC2262/SC2272)的第1~8脚是芯片的地址码设置脚,地址码有三个状态:悬空、接高电平、接低电平,地址码就好比是一张身份识别的证书,只有发射端和接收端的地址码设置成完全相同,才能互相确认通过。所以在同一个无线报警网中,地址码必须相同,如果在同一个环境中有几个无线报警网时,只要地址码能互相区分就不会互相干扰。
    PT2262/PT2272(SC2262/SC2272)的第10~14脚是数据码设置端,数据端可以是高电平1或者是低电平0,一共有4个通道,所以从0000~1111一共有16个。数据码在无线报警网中主要的作用是区别不同的无线探头,最多可以区分16个,有些主机出于成本和实用性的考虑,只用了其中的8个,表示8路报警通道。

    这里提供的无线门磁传感器可以和家庭8防区无线报警系统组网使用,非常方便实用。

产品2:有线门磁传感器 每套5元

    这是有线门磁传感器,常闭接点输出,门关闭时触点接通,门打开后触点断开,可触发主机报警,无需外部电源供应。体积:35x65x13mm

产品3:卷闸门专用无线门磁传感器 每套38元 规格:315M/4.7M/PT2262

    这是卷闸门专用无线门磁,采用大磁钢设计,可以克服卷闸门门缝间隙不稳定的缺点,并且全密封环氧树脂封固,可以有效防潮防水,并且采用铝合金结构,可以防踩踏、抗破坏可以配套八防区和小卫士818报警器使用。
