自动门专用微波控制器

    提到自动门大家一定不会陌生吧？就是我们进出银行、商店时会自动开门的设备。我们一定感到很好奇，它是如何判断有人走近门口的？而且又是如何准确检测出人和门的距离呢？实际上这些都是靠门口上方那个半球形设备来智能判断的。

    用专业术语说就是自动门控制器，自动门的质量很大程度上都取决于控制器性能的好坏。一个优质的控制器必须具备：感应迅速、感应范围必须精确准确并不受周围环境的影响、因为安装在半室外所以也不能受风雨天气、杂散电磁干扰的影响。

    传统的人体检测组件大都采用热释红外原理制作，但是热释红外最大的缺点就是容易受温度、空气流动等环境因素的影响，所以根本无法工作在室外或者半室外的环境下。而我们的传感器是极少数允许工作在室外的传感器。

    我们的微波传感器虽然也是利用微波普勒原理进行移动检测，但是和市场上常见的微波传感器还是有很大的不同，第一，我们的工作频率高达24GHz，它的指向性强，检测范围精确，并且避免了低频率微波如2.4GHz、5.8GHz等频段的微波场强波束覆盖不均匀造成的感应距离不稳定等弊端。第二，我们选用进口的微波组件，确保性能稳定良好，不会出现用了一段时间后性能下降的缺点。第三，我们采用12F675单片机进行智能识别判断，排除因为自动门运行时可能产生干扰或者天气和电磁辐射产生干扰信号。第四，微波组件的探测角度可以灵活调整，可以准确限定探测范围，并且灵敏度可以调整，很大程度上避免了干扰信号的进入。

微波控制器从结构上分可以分成以下四个部分：

感应部——通过感应天线,利用多普拉效果进行感应；
控制部——将从感应部输入的信号进行增幅、判断、处理的部分；
电源部——提供整个装置需要的电源；
输出部——向自动门输出开闭信号的部分

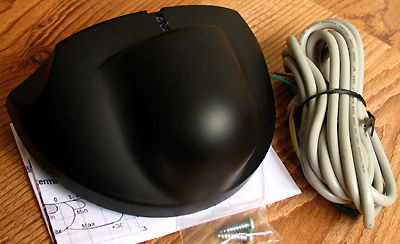

产品1：黑色24G自动门专用微波控制器 每套199元

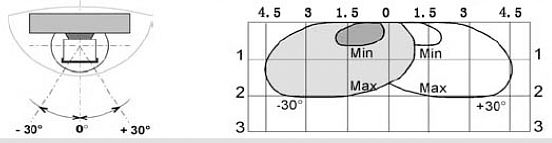

这款产品的工作频率为24.125MHZ，采用德国产高频头，不但可以上下角度调节，而且还可以左右角度调整。

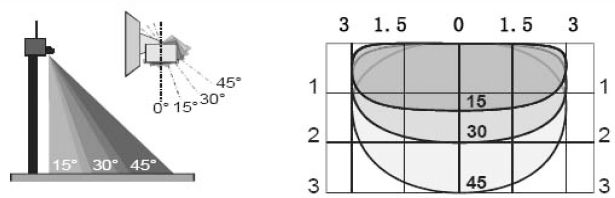

感应器内部的黄色天线可以旋转角度，可以选择适合的角度确定感应范围。

性能参数：

1、工作电压：交流/直流 12～24V
2、工作电流：待机36毫安/动作55毫安 12VDC
3、产品体积：120*80*50厘米
4、工作频率：24.125GHZ
5、微波功率：小于5mW/平方厘米
6、检测范围：3米
7、引线说明：棕线和绿线接电源（不分极性），白线和黄线是输出控制线
8、输出继电器功率：电压小于60V，电流小于1A

使用说明：

◆ 用螺丝刀打开黑色的外壳（注意两个塑料卡扣的位置）插上四芯输出线，接通电源，蓝色LED闪烁5次表示开机自检通过，进入正常工作状态，当检测到移动物体时，继电器吸合1秒，如果检测区域持续有人活动，继电器一直保持吸合。

◆ 输出方式为继电器独立常开触点输出；待机状态下（未感应到人体移动时）继电器断开，此时蓝色LED熄灭；报警状态下（当检测到人体移动时）继电器闭合，此时蓝色LED点亮。

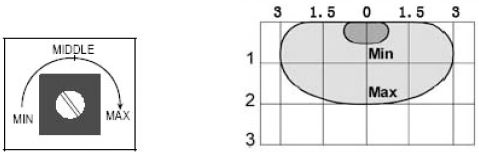

◆ 设备内部的蓝色电位器是灵敏度调节旋钮，可以调节感应器灵敏度，顺时针旋转感应器灵敏度提高，反之降低，实际使用时可以根据周围环境、被测人体大小、动作特征，行走方向等进行调节。

注意事项：

(1) 感应器避免安装在振动的底板上 !
(2) 不要遮挡感应器感应范围 !
(3) 在感应器感测到的范围内，避免有晃动物体存在 !
(4) 在感应器感应范围内避免存在高频闪烁灯或荧光灯 !
(5) 避免触摸感应器内部电子元件,尤其是微波感应探头的表面 !

应用领域：

1、各种商业场所的自动门控制：商家通过安装自动门可以提升商店的档次，并且可以很好地隔绝噪音、减少冷气外泄创造一个良好的购物环境。

2、准确走位检测器：很多工业场合需要能准确检测人体走位，只有人走到特定位置才输出信号，例如人到自动语音提示、人到自动出卡、自动拍照等等。

3、阳台入侵报警检测器：现在很多住宅都带有露天阳台，非常漂亮舒适，但是也带来安全隐患，小偷很容易通过攀爬阳台进入室内盗窃或者演变成入室抢劫。我们可以在适当位置安装我们的传感器，这样一旦发现有人入侵就能立即启动高响度警笛报警或者报警求救，能很好地避免恶性治安事件的发生。

4、家门口预警检测：如果有人停留在你家门口时你能立即知道，你能立即通过猫眼观察一下，如果是朋友就立即开门，如果是陌生人就能看看他想干啥，这样可以大大提高安全性，用我们的模块通过调整检测角度和检测灵敏度，让模块实现只对你门口的人体有反应，而对从旁边经过的人体不响应就可以了。

    本产品可广泛应用于人体感应开关、自动门、自动洗衣机或楼房监控报警设备等，也可配合其他设备进行二次开发。产品优化性设计，较市场同类产品性能更高，价格更低。并且因为性能稳定可以减少维护费用降低成本。
