电话遥控监听控制器

    电话遥控监听控制器可以异地遥控家中的家用电器并能监听家中异常情况，是居家生活的好助手，对居家起安全监控作用。同时也广泛应用在工业智能控制等领域。电话控制器允许用户本地或远程设置修改密码(1～6位)，自行设置1～9次振铃模拟摘机次数，异地遥控开启监听和关闭监听、以及快速恢复出厂默认参数等功能。设置的数据不怕掉电。

产品1：3路继电器输出的电话遥控监听控制器 64元一个

一、功能特点：

1.可以远程控制3路设备的供电、断电，并且其中的第一路还能设置延时关闭时间1～999分钟。
2.采用STC12C2052单片机自带看门狗和片内EEPROM存储器和LP521-2双光耦隔离输入，性能稳定可靠。
3.远程和当地均可修改密码、修改模拟摘机的振铃次数以及遥控器的所有的设置功能。
4.三路独立继电器触点输出，每组均为常开转常闭，触点容量250V/3A，可以直接控制220V交流负载。
5.每路输出均遥控开启、遥控关闭，还能开启后定时关闭，定时时间允许设置为001～999分钟。
6.具有电话远程遥控监听实用功能。
7.远程操作时均有提示音进行操作提示。
8.所有设置的工作状态掉电后,数据可以保存100年不丢失。

     电话遥控器可以和电话机并联接入，将电话线插入电话插座，12V直流电源接入电话遥控器的电源接线柱中（注意PCB上标注的电源极性，接反设备不工作）控制板尺寸：57*84*20毫米。

二、使用与操作：

    当外线拨打电话遥控器所连接的电话线路号码时，振铃次数达到预定值并无人摘机（默认5次），电话遥控器自动模拟摘机并发出“嘟—嘟—嘟”三声回音，表示遥控器已经摘机等待主人输入密码，如密码输入正确，电话中能听到“嘟------”的一声长鸣表示输入密码正确，之后可进入功能操作控制。若密码输入错误，则发出“嘀、嘀、嘀”提示音，允许继续输入密码（此时不用再输入前面的第一个*号），第二次输入正确，发出长鸣提示，两次输入错误自动挂机。密码的输入方式是以“*”开头，之后输入“密码”，再以“*”结束，即*密码*。

快速恢复出厂默认值：

    利用和电话遥控器并联的家庭电话机来完成。先断开电话遥控器的电源，电话机摘机，按下某键号不放，此时将电话遥控器的电源接通，约等1秒钟后，电话机挂机完成电话遥控器的出厂默认值恢复(话机中能够听到夹杂的“嘀”一声)电话遥控器的出厂默认值是；密码：*000000* ；振铃次数：5次

功能操作控制含义：

使用家庭电话机进行设置：

    利用和电话遥控器并联的电话机也能进行设置，它比用电话拨打更经济方便，摘机后输入正确的密码并操作相应的功能键即可。（操作中不要理会电话中的你拨打得电话是空号之类的语音提示）

设置方法举例说明：

    目的：在默认状态下，外线拨打自家的电话，控制第一继电器吸合并延时8分钟关断；将原来的默认密码修改为“123456”；最后监听室内声音。

    其操作过程是：拨号—振铃5次后听到：“嘟—嘟—嘟”三声提示后，按*000000*（假设密码是000000），听到“嘟——”按“3”按键后，再输入延时时间数据008，第一继电器延时8分钟关断； 修改密码：按“#2”后接着按“123456#”，修改密码完毕；最后按“9”进入遥控微音监听 。

监听时间延长：

    进入监听以后，监听时间为：监听30秒—停止监听5秒钟—监听30秒—停止监听5秒钟，共计70秒钟自动退出监听状态。在停止5秒钟的时间内可以继续遥控操作。如果想延长监听时间，在未退出监听之前，再次按“9”键，监听时间从零时间重新计时。

   上图中最下方的是遥控输出接线柱，从左到右1-3为第一路继电器开关输出，4-6为第二路继电器开关输出，7-9为第三路继电器开关输出。每路均有常开输出和常闭输出两种方式，中间引脚是公共点。 电话遥控监听器的三个继电器，可以控制220V/7A的负载，实际使用时可以控制1000W以内的阻性负载。

三、注意事项：

1、 在电话键盘上操作中若超过20秒钟不作任何操作，电话遥控器自动挂断，如果拨打现场监听，进入监听70秒钟后无后续指令自动挂机。

2、 进入功能操作状态后，可以执行多种操作，但是进入监听状态后，由于线路噪声的影响，将影响双音频信号的正常传送，再做其它的操作时,一般是在监听停顿的5秒钟时间内操作(这段时间我们故意关闭拾音器)，监听分段程序是：监听30秒----停5秒----监听30秒----停5秒。

3、 首次使用，最好进行一次默认值复位。

4、本产品和电话线路密切相关，不同的线路状态如：小总机、线路漏电、太多分机等可能会影响本产品能否正常工作，可能会出现提示信号音弱甚至无法正常工作的情况，请客户在无法正常工作时可以到其他线路上进行测试进行判断产品是否良好。

5、有些客户要求继电器吸合几秒后断开，例如远程电脑的重启控制等用途，因为我们的第一路支持吸合后延时1～999分钟断开，客户觉得最短的1分钟时间也太长，客户可以变通一下实现，如：进入通话状态后按数字键1，第一路继电器吸合，等2秒后按数字键2，第一路继电器断开。这样就能灵活控制吸合的时间间隔了。

6、客户输入密码*000000*时，很多客户没有输入前后的“*”造成无法通过密码，还有在一些线路上我们的控制板发出的提示音很小，这是因为不同的线路状况引起的我们也没有解决的办法。还有一些客户用手机控制时发现有失灵现象，这是因为手机发出的双音频信号受手机本身质量和无线通话质量的双重影响造成不太标准，客户可以放慢按键速度或者多试几次尝试。

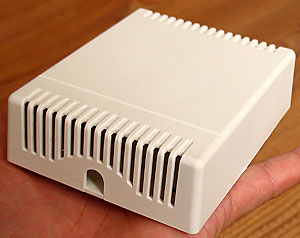

这是可以装入电话遥控监听器的塑料外壳 3元一个 配套的12V1A交流稳压电源，10元一个

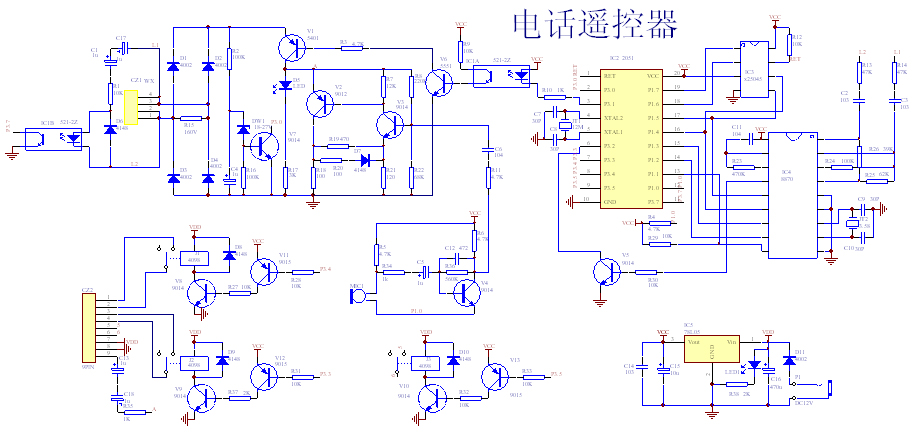

   这是4路语音提示型电话遥控监听器的类似电路图，购买我们产品的客户我们可以通过电子邮件提供SCH格式的原理图和PCB文件。

基本工作原理描述：

    电话遥控监听器的电路原理图，如图1所示。电路的核心元件是ATMAL公司的一块89C2051单片机（最新产品已经换成STC12C2052单片机，并具备IC6的功能）。它担负信号和数据的采集、分析运算、输出控制等工作。

   电路中的IC3A、DW1、R7组成电话线路摘机检测和线路振铃信号的检测，平时电话线路电压使得DW1击穿，光电耦合器输入端有较小电流通过，但能保证输出端输出低电平信号，P3.0脚被下拉成低电平，此时单片机主要任务是监测P3.0脚的电压升高变化。

    当与电话遥控器并联的本用户电话机摘机或电话遥控监听器接收到振铃信号，且达到规定的振铃次数后模拟摘机，电话线路上电压均有原来的48V下降到7-8V，此时DW1截止，P3.0被本身的上拉电阻上拉成高电平。单片机测试到P3.0脚的高电平后，开启外部中断0，P3.2随时接收IC1（8870）发出的选通信号，单片机根据选通信号的到来及时接收8870数据端11-14脚上的双音频信号数据。

    如果电话线路上出现了振铃信号，90VPP的振铃电压使得IC3A输出端按振铃频率导通和截止，单片机P3.0从检测到IC3A输出高电平信号开始，，自动判断振铃信号或摘机信号，对真正的25HZ的方波振铃信号，单片机在每次振铃信号结束后进行振铃次数计数，并将单片机振铃次数计数器中的数据与已经设定的振铃摘机数据比较，两者相等P3.1下拉，通过IC3B驱动三极管V1实现模拟摘机。电话遥控监听器模拟摘机后，主叫方在电话听筒中能够听到遥控监听器中单片机P3.1发出三声鸣响提示。主叫方通过输入密码，电话遥控监听器对密码进行验证，密码正确发出验证通过的提示音，密码不正确，发出不同的提示音，并允许主叫用户再次输入密码，第二次密码正确，进入后面的程序，两次密码均不正确，电话遥控器挂机。主叫正确输入密码后，便可以通过远程的电话机按键，按不同的数字进行操作遥控操作，完成不同的控制任务。不同的操作有不同声音不同声调的鸣响提示，在下面的叙述中不再提及按键提示音。

    电路中的IC1（8870）接收电话线路上的双音频信号，并将双音频信号转换成数据送到单片机。IC1时钟信号采用双音频电路的专用3.579545MHZ的晶体，考虑该电路中单片机工作频率要求不高的特点，单片机的时钟信号也取之IC1的振荡输出端。

    IC6是一块EEPROM电路，内含看门狗和电压监控器，该电路与ATMAL公司的89C2051结合可谓是珠联璧合，即解决了设置数据掉电后保持不丢失的问题，还解决了软件程序跑飞复位、低电压检测保护数据的问题。电路中凡是单片机与外部电路有联系的I/O口采用了光电隔离。上述的结合大大提高了单片机的抗干扰性，共同保证了电路的可靠工作。

    IC6和IC1的使能工作均由单片机对使能脚控制完成，遥控监听器正常工作的时候，IC1和IC6不会同时工作，因此两个电路的数据线可以共用单片机的I/O口。

    单片机的P3.4、P3.5、P3.7分别控制一个继电器电路工作，实现对用电器的供电控制。单片机的控制输出脚与继电器之间使用两个三极管隔离和放大推动，前级三极管用来倒相，后级三极管推动继电器工作。各路继电器的工作方式，也就是电话遥控器的控制方式由用户的操作和功能设置来决定。
