2.4G 50毫瓦无线AV信号传输模块

    现在我们提供一种廉价的2.4GHZ短距离无线AV信号传输模块,它频率高达2.4GHz,所以天线非常小巧只要32毫米即可,同时还能避免900MHz等频段的干扰保证图象传输质量,同时该频段是一个对民用开放的频段,无需无线电委员会的许可证。

    由于环境的不同传输距离也不相同,如在空旷无任何遮挡的室外,传输距离可以达到150米左右,在有遮挡的情况下建筑物对微波吸收现象较严重,微波主要以直线传播方式为主因此实际距离很难确定。

应用领域:

1、VCD/DVD/DVB 的音频视频信号的无线传输
2、双声道无线音箱
3、婴儿监视(Baby mornitor)
4、实时现场图像监控
5、无线安防传输系统
6、PSP 游戏转TV、可视遥控玩具
7、无线可视倒车、GPS 伴侣、车载DVD+无线汽车后视
8、数字机顶盒伴侣(av sender)

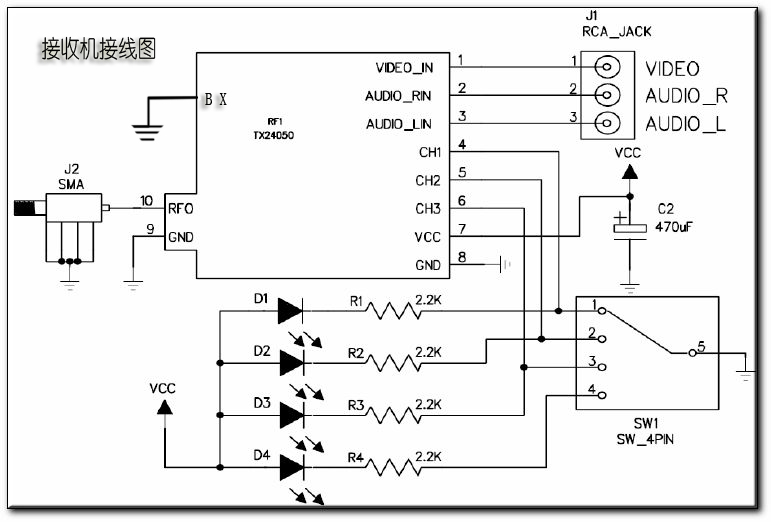

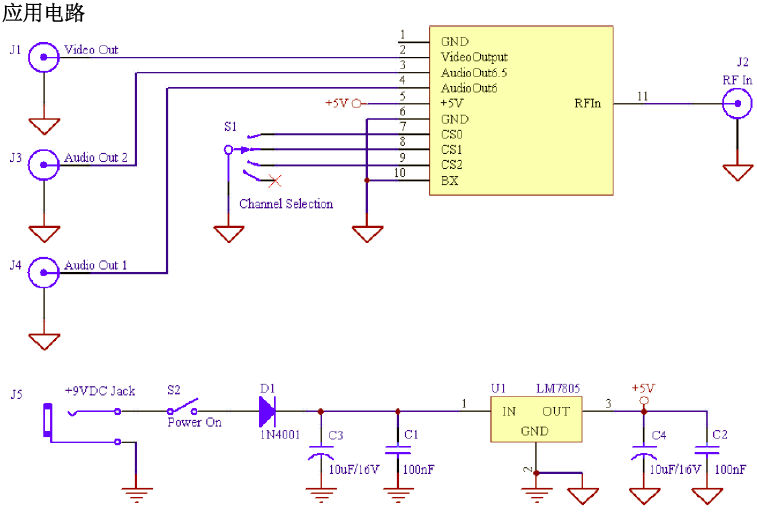

    本模块采用低功耗设计,集成VCO、PLL、宽带FM视频解调,采取单板小型封装,使模块体积非常小方便用户小型化应用。模块支持双声道输入,内置高稳定性的频率锁相环,音频、视频信号直接调制,支持四个2.4G频道本模块的应用只需简单连接电源和音频视频线及天线就能发送声音图像信号。

2.4G 50毫瓦无线AV信号传输模块 发射和接收模块每套 89元

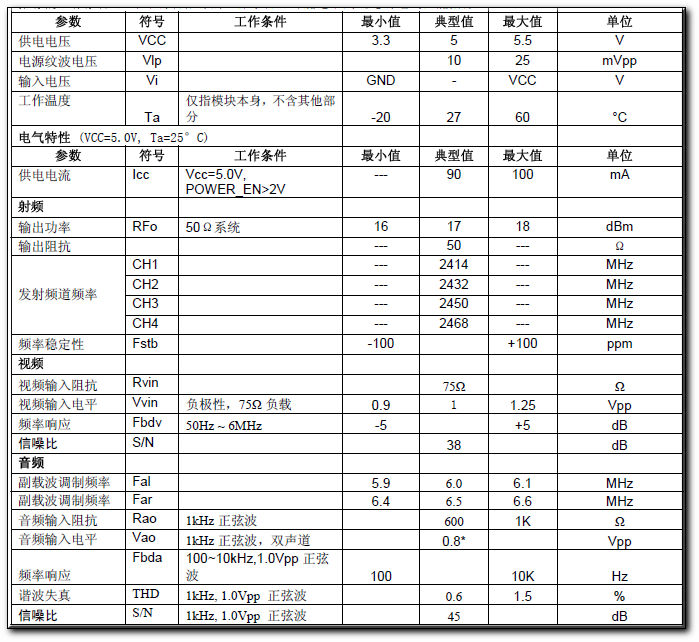

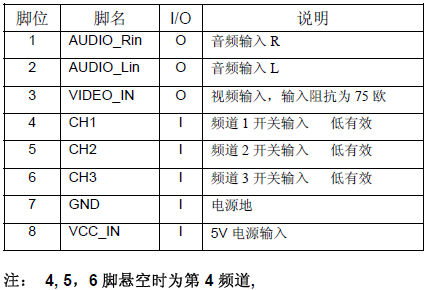

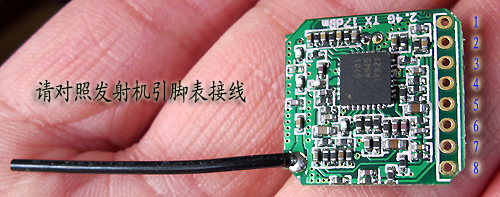

发射端性能参数:

1、发射频率:2.4G 宽带FM 发射
2、发射端电压: 3.3~5.5V
3、发射端功耗:3.3V 90mA
4、发射功率:50MW 17dBm
5、工作频点:四个
6、发射端体积:18*17*5毫米
7、发射端重量:1克

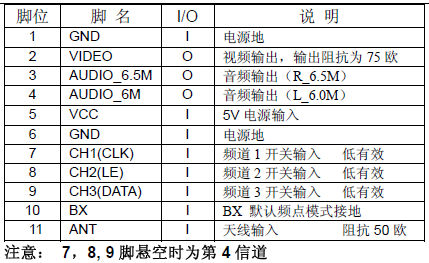

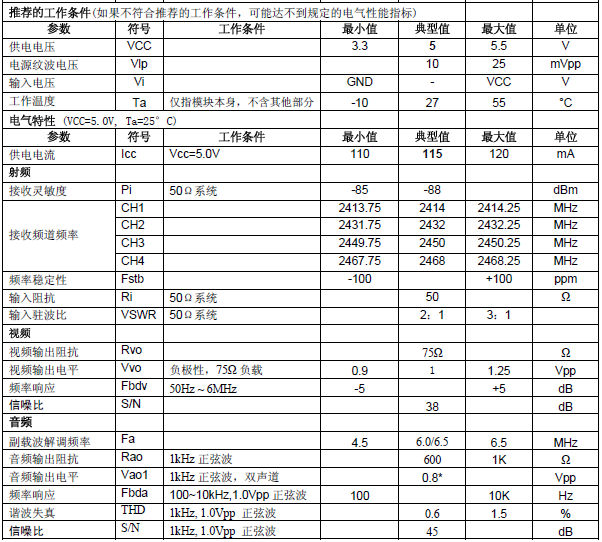

接收端性能参数:

1、接收频率:2.4G 宽带FM 接收
2、接收端体积:42*30*6mm
3、接收端功耗:3.3v110mA
4、接收灵敏度:-90dBm
5、输出标准:低杂波泄漏符合CE、FCC要求
6、直接输出音频、视频信号
7、工作频点:四个
8、接收端重量:9克

彩色带红外夜视带声音摄像机,每套98元

    体积:2x2.1x1.6cm,重量:26克,清晰度:628x582线,照度光圈1.2时小于3流明,焦距6毫米,视角52度,电源电压6~12V,功耗120毫瓦,目前销售的带有4个红外夜视管,能在完全黑暗的情况下夜视5厘米左右,主要起局部补光作用。图中红色的是电源插座,内正外负,黄色的是视频输出,白色的是音频输出。包含配套的9V电源和一根AV连接线。

无线影音传输系统的广泛用途:

0。无线保安监控系统

    这是这套模块的最大用途,具有保密性强,耗电省、体积小,外观隐蔽的优点,能用到 的地方实在太多了。发射机和接收机都用交流供电,配合SS2000CA彩色摄像机就可以组成一个 完整的无线监视系统。如果配合人体检测电路,如雷达入侵传感器、热释电传感器检测人体, 当人进入监控区域时启动无线遥控编码电路,发出一个开机指令,开启远方的录像机进行录像 ,如果多配几个发射头(4个以下)放在不同的房间,就可以在接收端用改变信道的办法来轮流监视多个房间。

1。模型的超视角遥控

    超小型无线声音图像传输系统可以使高档的遥控模型增加一双明亮的“电子眼”,实现超视角遥控,由于整套装置的体积和功耗非常小,所以能容易地加装到汽车模型或者船模的内部,电源可以和模型的控制电源公用。通过微型监视器你只要躺在床上就能把汽车模型开到其它房间,看看哪里有无动静?或者把船模驾驶到湖中央,看看哪里的小动物。或者安装到遥控直升飞机上,从高空俯视一下你熟悉的城市。

2。无线可视门镜或图像监视系统

    市场上出售的可视门铃通常是有线传输,如果你的家居已经装修过,一般很难布置视频 音频电缆,这里可以利用超小型无线声音图像传输系统,通过电视机将门口的声音、图像显出来,微型摄像机可以采用带声音监控功能的安装在大门的合适位置,通过无线影音发射器 将信号发射过来,无线影音接收器可以把接收到的声音和图像信号送入电视机的AV输入插座,这样你听到门铃声后只要把电视机切换到AV状态就能看到门口的来人,听到他的声音。你也可以购买一台4英寸或者5英寸的液晶监视器专门监控,目前市场上有很多这种小型液晶监视器,这种监视器大都采用进口的二手液晶屏改装的,所以价格相对便宜,性能良莠不齐。液晶显示屏有真彩TFT和伪彩SNT之分,伪彩的价格很低,有动态拖尾现象,如果图象快速变化就会模糊,主要是动态响应时间长,伪彩型的不适合显示电视画面或者VCD,但是一般保安监控的图像变化并不剧烈,用伪彩做监控可谓物美价廉。真彩型的图像色彩艳丽,视角宽无动态拖尾现象,性能更好。但是不同的真彩液晶屏性能也相差很大,主要是视角和色彩还原度等问题,一定要眼见为实!

3。无线可移动摄录像取证系统

    从2002年4月1号开始,法院对偷拍偷录的证据予以采用,而在此以前法院是不予承认的,所以无线可移动摄录像取证系统具有非常大的实用价值。
     如果把无线声音图像传输装置接收机的视频输出信号送入一台小型家用摄录放机中,即可实现监控和录像的双重功能。市售的小型摄录放机大多为数字式8mm摄录放一体机,注意一定要选用具有模拟信号视频/声频输入输出功能的机型。这种小型摄录放机大多有2.5~4英寸液晶显示屏,通过显示屏可以显示监控图像,并可运用录像功能将超微型无线发射装置跟踪的图像录制下来,这就大大提高保安能力和取证效果。目前市售的小型数码摄录放机种类很多,大多为便携式,如DCRTRV410E、310E、210E、110E,CCDTRV66E,DCR-TRV900E等。上述机型虽然体积较小,但比起超微型摄像机却大得多,而且隐蔽性和移动性有限。整个系统需要二人配合进行发射和接收操作,同时二人距离始终保持无线收发的实际有效距离范围,就可以漫游跟踪目标而进行实时监控,并准确地根据需要采集录像和录音,这不仅适合于保安领域,还可以用于需进行流动跟踪性监控的各种科学考察等场合。

4。高空监视

    如果把微型摄像机和图像无线发射装置系留在氢气球或者氦气球上就能进行长时间高空监视,可以看到很远的目标,可以在大型集会场合、水面上进行其它方式无法完成的图像监视。

5。车用无线图像防盗报警系统

    如果把震动位移传感器如ND-1加上编码遥控电路和无线传输系统就可以组成实用的防盗图像监控系统,很有市场潜力。此类电路其实比较简单,站长也能够够设计。

6。遥控型隐蔽监视系统

    超微型摄像机加上微型发射机配上合适的充电电池就可以组成无线监视装置,如果再用编码遥控电路遥控控制发射装置的电源就能实现长时间随时监视,把上述装置可以容易地放在长毛绒玩具中,就能隐蔽监视,用途非常广泛。

7。无线“贝贝”监视宝

    这是一种在国外已经相当普遍的产品,主要是用来监视婴儿的一举一动,外国人即使婴儿也不和大人一起睡。可以做成手电筒大小,调整好角度就可以使用了。

8。防盗保安警情确认

    利用热释电、微波感应、红外线等传感器可以方便地设计出防盗保安电路,但是受电子元件自身性能和外界环境的影响难免会出现误报警,如果多次误报警难免会引起警戒人员的思想松懈,真的“狼来了!”倒不注意了。

    如果在报警传感器报警的同时,开启无线影音传输系统,利用摄像机将现场的声音、图像立即传输到值班室,值班员就会立即确认是否真的报警,如果是夜间还可以开启大功率红外线夜视灯,使犯罪分子暴露无疑,这种系统具有几个优点:

1。报警的同时立即确认是否是真的是警情
2。避免保安人员正面接触罪犯,保障人身安全
3。可以在不惊动罪犯的情况下报警,将罪犯瓮中捉鳖
4。可以利用较少的保安人员实现多点保安监控

9。工业机器人视觉系统

    某些工业机器人要求能够进入设备内部进行维修、测量,而且需要将设备内部的图像传输到外面来加以监视、遥控,比如石油管道焊缝检测机器人、发动机内窥机器人、排爆机器人等等,都可以运用无线声音图像传输系统来实现。

10。航拍取景系统

    如果要拍摄一个城市的概貌,往往航拍是最好的选择,但是租用一架直升飞机进行航拍的费用也是相当昂贵的,如果用航空模型进行拍摄那么费用就会大大降低,只要航模的载荷足够,将摄像机或者照相机安装到模型上,将模型停留在指定的空域,再遥控启动摄像机或者照相机就可以了,这里需要一套取景系统,如果没有取景系统拍摄到的图像视角和效果可能很难确定,通过大功率的无线影音传输设备将摄像机看到的图像传输到地面上,如果图像满意就可以随时启动摄像机或者照相机进行拍摄。

11。电视台新闻暗访

    新闻暗访往往能直接反映社会的阴暗面,采访到的新闻线索非常具有说服力和震撼力,所以现在此类新闻节目不断增加,采用无线影音设备可以将记者拍摄到的画面无线传输到汽车内,进行监视、录像。这种方案具有两个好处:第一,发射端体积小巧便于隐藏,不会被被采访者发现,被采访者没有思想负担,往往能说出内心话。第二,有些采访任务本身具有一定的危险性,采访时如果引起被访者怀疑往往会引起围攻、殴打,这时指挥车内可以及时联系警力进行迎救、解围。

12。工商、税务、环保部门调查取证

    工商、税务、环保部门为了调查取证,也可采用此类设备,将最直观的证据让被处罚部门的领导观看,让被处罚的部门心服口服。

13。消防队员单兵火场可视系统

    消防队员冲入火场进行救火、救人时自身也是相当危险的,当单个消防队员配备无线影音传输系统后,可以将火场内部的实际情况传输到指挥车中,既能够及时根据实际情况部署灭火方案、迎救顺序,也可以在消防队员自身发生危险时及时组织迎救。如果再结合录像设备加以记录就可以事后进行着火原因分析、救火方案优化。
    这是大体方案:采用百特1瓦机、10.8V/2.4AH~4AH锂电池、微型摄像机、超高亮度红色发光二极管照明电筒。

14。电梯保安监控系统

    在狭小的电梯内,容易发生抢劫、恐吓、性骚扰等,装备无线影音系统后可以防止此类事情发生,而且在电梯发生故障时也能及时了解电梯内人员的安全情况。

15。电视台娱乐冒险类节目使用

    越来越多的电视台都开展了冒险类、游戏类节目,这类节目互动性强,比如高空蹦极、过山车等,如果把小摄像头固定在参加者的头盔上,拍摄选手的面部表情或者选手看到的视角,通过无线影音设备在传输到地面上,以小画面的方式叠加到场景中肯定会增加这类节目的可看性。实际上不少电视台已经就这样做了。

16。移动式监控点

    如果把摄像机和无线影音设备放置在摩托车或者汽车内部,调整好摄像机视角,借用摩托车或者汽车内部的12伏电源就可以长时间隐蔽监视。这在刑侦破案方面有无法比拟的优势(还记得冯贡拍的那部反映公安人员蹲点监控辛苦的电影吗?)

17。计算机屏幕图像无线传输

    如果希望将计算机屏幕图像无线传输到其他地方的时可以先将计算机显卡输出的VGA信号转化成AV信号,然后在通过无线影音传输设备进行远距离传输。

无线影音传输系统的技术特点:

    无线影音系统是通过高频率的电磁波信号作为载体来传输音、视频信号的,所以传输效果是受电磁波传输特性限制的,以1.2GHZ的微波为例,它的波长很短,所以绕射性能很差,不容易穿透障碍物,所以最佳的传输环境是:发射机和接收机之间没有任何遮挡,也就是所谓的视距传输,无线影音器材的传输效果还和其它几个因素有关:

1。发射机和接收机的有效高度。

    无线电传输理论告诉我们,发射机和接收机的高度越高,传输距离就越远,在条件允许的情况下,发射机和接收机尽可能放在高处,所以电视台和广播电台都是建得很高的。

2。使用环境的电磁干扰强度。

    在电磁辐射严重的工业场合使用无线影音器材时,如果干扰源的发射频率接近1.2G频率时就会对设备产生严重干扰。无线影音器材是以调频的方式调制信号,接收端的鉴频器必须有足够的信噪比才能检出有用的信号,当有用的信号淹没在环境噪音中后就无法实现无线影音传输了。

3。无线影音设备需要良好的电源

    电源是任何电路正常工作的基本保障,无线影音器材对电源的要求也是比较严格的,首先电源要满足设备的工作电压,一般要求稳压在12伏,过高和太低都会使器材不能正常工作。而且电源的纹波系数要足够小,在使用蓄电池作为电源时要考虑电池电压下降后会减小发射功率。

视频图像信号的显示方式:

方法1。采用普通家用彩色电视机作为图像显示器

    目前市场上销售的彩色电视机都带有AV输入功能,将电视机切换到AV状态,用信号线将摄像机或者无线影音接收机输出的视频图像信号直接接到AV输入端子的VIDEO IN(视频输入)端子即可在电视机上显示清晰稳定的图像,在光照强度充足的条件下,普通COMS摄像机拍摄到的图像效果非常令人满意,用于保安监控、娱乐、安全防范等场合完全能满足需要。一般大屏幕29寸高档电视机的显示效果好明显好于小屏幕电视机。

方法2。采用专业保安监控专用的14寸图像监视器

    专业保安监控专用14寸图像监视器一般采用高性能显象管,图像质量明显好于同尺寸的电视机,图像清晰度一般能达到420线以上,显示的图像细节清晰、锐度好。允许24小时长时间工作,可靠性高,价格较高。

    在有些场合希望图像显示的设备较为小巧、没有交流电源必须用电池供电,要求耗电较省,能够便于携带或者要求移动监控,比如希望在汽车内,或者人一边走一边监视。那就需要采用小型化和节能型的视频显示设备。

方法3。采用微型眼罩式黑白监视器

    微型眼罩式黑白监视器是家用摄录像机的一个配件。体积非常小,工作电压低、耗电省(5V 100毫安)。也是采用CRT显象管,热惰性小,开机图像显示迅速,图像分辨率很高,几何失真极小。 非常适合移动显示图像信号。

相关键连:小巧有趣的眼罩式监视器

方法4。普通的4.5寸黑白小电视机

    普通的4.5寸黑白小电视机价格便宜,一般都有AV输入功能,用作监视器也是不错的选择,缺点是:体积大、耗电稍大(12V 850毫安)

相关键连:迷你型电视机选购漫谈

方法5。采用可视门铃专用的4寸扁平显示器

    可视门铃一般选用4寸黑白扁平显示器模块,扁平显示器是日本索尼公司率先开发的一种新型显示器,主要解决了传统显示器厚度较厚的缺点,它的工作方式和普通的CRT显示器稍有区别,普通的CRT显示器电子束打在荧光粉上,人眼其实从背面观看图像,而扁平显示器却正好相反,它的显示屏呈弧形,电子束直接打在弧形的荧光粉上,人眼透过透明的显象管背部直接看图像,真是新奇有趣,真的很佩服开发者的想象力。扁平显示器可以做的较薄,便于悬挂安装。扁平显示器显示的图像有几何失真,不适合显示高质量图像。

方法6。采用4~6寸彩色液晶监视器

    彩色液晶监视器体积小巧轻薄,重量轻,耐震动,缺点是价格较贵,图像视角窄,色彩还原度和分辨率不如CRT好。

相关键连:诱人的液晶监视器

方法7。 采用手持式家用摄像机做监视和录像

    如果把无线声音图像传输装置接收机的视频输出信号送入一台小型家用摄录放机中,即可实现监控和录像的双重功能。市售的小型摄录放机大多为数字式8mm摄录放一体机,注意一定要选用具有模拟信号视频/声频输入输出功能的机型。这种小型摄录放机大多有2.5~4英寸液晶显示屏,通过显示屏可以显示监控图像,并可运用录像功能将超微型无线发射装置跟踪的图像录制下来,这就大大提高保安能力和取证效果。目前市售的小型数码摄录放机种类很多,大多为便携式,如DCRTRV410E、310E、210E、110E,CCDTRV66E,DCR-TRV900E等。
