200/700/1000毫瓦无线影音传输系统

   台湾百特公司生产的200毫瓦、700毫瓦的无线影音设备的功能、输出方式相同，只有发射功率、传输距离、发射机体积和工作电流不同。

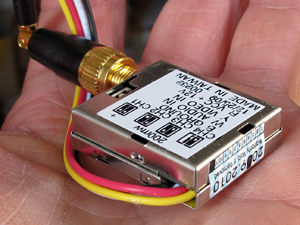

200毫瓦无线影音传输设备 每套380元

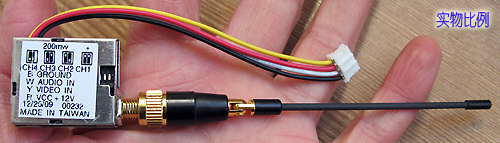

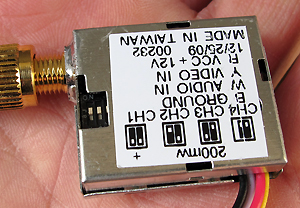

1。200毫瓦发射机一台
2。2dB的小全向发射天线
3。2dB的小全向接收天线
4。小型接收机一台
5。发射机四芯插针转AV插头转接线一根
6。接收机AV连线一根

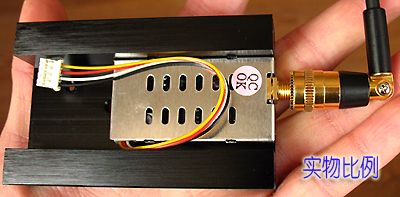

700毫瓦设备全貌 每套410元

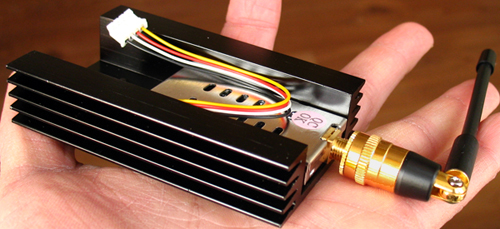

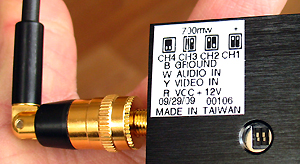

1。700毫瓦发射机一台
2。2dB的小全向发射天线
3。2dB的小全向接收天线
4。小型接收机一台
5。发射机四芯插针转AV插头转接线一根
6。接收机AV连线一根

    这是200MW、700MW的专用AV插头转接线，黄色的插头是视频信号输入，白色的是音频信号输入，红色的插头是电源输入（内正外负，直流8～12V），黑色的电源输出（内正外负）可以为摄像头供电。

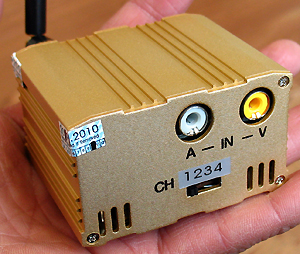

1000毫瓦的设备清单：每套699元

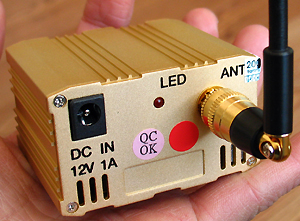

1、1000毫瓦发射机 约135克
2、2dB的小全向发射天线
3、2dB的小全向接收天线
4、小型接收机
5、AV连线1根

    1000毫瓦的无线影音传输设备是一种各方面性能都比较的出色的品种，它的功率余量大，更能适合各种复杂的实际环境。在使用2db的小全向天线时，在空旷地能保证传输1000米以上，而且发射机工艺精湛，金属外壳，散热条件良好，长时间工作温升很低。信号输入端子是常用的AV插座，所以能更方便地和摄像机、VCD等信号源配接。

注意事项：

    台湾的无线影音模块的发射机工作电压为9～12伏，电压不能超过12伏，否则会使发射机内部功放管过热，降低发射功率！发射机电压越低，耗电越省，发热也越小，建议长时间工作时以发射机不烫手为准，在传输距离足够的情况下降低工作电压，减小发射机发热量，延长使用寿命，或者可以考虑在200毫瓦等小型机上加合适的散热片，1000毫瓦发射机因为有大面积散热片（金属外壳）所以可以发热不严重。接收机可以使用12伏/300毫安的电源，注意选用质量较好的电源（容量足够，输出纹波小），空载电压不要超过15伏最好稳压。 如果发射机端希望用电池供电时，可以考虑用3节1200MAH的锂离子电池组供电，具有体积小、重量轻、自放电很小、无记忆效应等优点，可以保证供电电压在9～12.6V之间，锂电池可以根据对发射端的体积、工作时间、重量的要求灵活选择不同容量、重量、外形的锂电池。

    百特的接收机建议采用12伏稳压电源供电，如果采用不稳压的12伏直流电源供电，空载电压不要超过16伏，否则收机容易过热损坏。电源的极性为内正外负！不要搞错！！

实际测试：

测试地点1：笔直的公路。

    公路两旁每隔100米就会有一个路标，所以便于计算传输距离，测试器材：百特的1000毫瓦无线影音设备，接收机位于3楼的窗口，两个人配合，发射机和摄像机用锂电池供电，由其中一个人拿着沿公路一直走，经过测试，1000米以内传输的图像非常好，很满意，当走到1200米时图像迅速变差并逐步消失。

测试地点2：常见的居民新村楼群。

    在居民新村楼群传输时，传输效果比较复杂，主要是看实际的环境，测试器材：百特的1000毫瓦无线影音设备，接收机位于3楼的窗口，两个人配合，发射机和摄像机用锂电池供电，由其中一个人一直走，经过测试，如果传输中间有2～3幢墙体时，可以传输100米左右，当超过5幢墙体时基本无法传输，在障碍物很多的环境下会有很多传输死点，但是有时只要稍稍改变发射机或者接收机的位置，哪怕20厘米，也会立即出现图像。

    这是台湾百特原装的2dB天线，长度约12厘米，原装天线非常柔软，并配有转接环，可以适合不同大小的螺栓头。

百特产品 品质保证！

    要设计制造一款优良的无线影音传输设备，必须从研制开发到生产出货经过非常繁琐的测试、制作、调试。除了大量的高级工程师共同投入，还须多种精密的高频仪器经专业工程师调整测试后，再经过严格的环境测试、温湿度循环试验、老化试验及多种破坏性试验周而复始。在出货前必须经过严格的品质检验方可上市，百特产品均经过CF、FCC、及中国的CMA的严格检测及认证。

    百特产品在中国已经推出六年，到目前为止因质量不良造成的退货率不超过0.5%，优良的品质有目共睹。但从2000年开始中国市场上出现大量国产的百特产品的仿冒品，从外观和功能布局都非常相似，价格约为百特同类产品的60％。经过百特公司的抽样检测，这类产品存在一些不足之处：仿制品的输出功率平均只有标称值的1/8，在环境温度超过35度时会发生频率飘移，造成接收机断讯现象，当发射机温度升到45度以上时，发射功率还会降低，这些情况在室内短距离试机不易察觉，但在发射机电压下降及有遮挡物体阻挡或者室外安装时，就会显现出来，如果用来做保安工程时会带来损失。

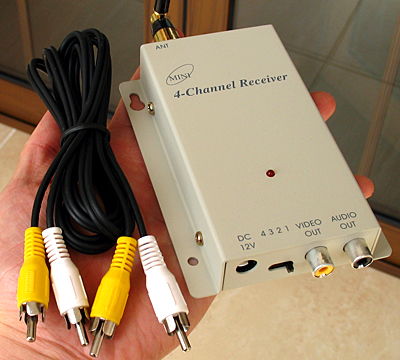

    百特公司的最新产品均为百特二代，最近因为百特考虑OEM的原因，没有打品牌，但是从内部结构、工艺水平还是能够很容易区分出正品和仿冒品的。小型接收机重量很轻，采用优质铝板做外壳，背部贴有原厂的质监标记和检验员，内部采用德国和台湾原厂的调制器以及CPU，确保灵敏度最佳和长使用寿命。

    这是百特小接收机的内部结构，外壳为铝壳，总量轻便于散热，高频头为德国和台湾原厂出品的，主控CPU为PIC16C54，内部由两级7809和7805组成的稳压电源回路。

    站长曾经使用过好几种国产的无线影音传输器材，这些器材的价格要比百特的要低很多，有些器材的传输距离在试机时甚至比百特的还要远不少，但是一旦工作时间稍长，就发生严重的频率飘移，甚至接收不到信号！这在保安工程中是绝对不允许出现的，这类器材将高频功率放大部分的工作点调得过高，所以当器件得工作温度上升到一定程度后就造成频率飘移。百特得产品这方面做的很好，不是单纯追求大功率和远距离，而且从稳定性可靠性等方面综合考虑，合理设计产品，为客户负责。

彩色带红外夜视带声音摄像机，每套98元

    体积：2x2.1x1.6cm，重量：26克，清晰度：628x582线，照度光圈1.2时小于3流明，焦距6毫米，视角52度，电源电压6～12V，功耗120毫瓦，目前销售的带有4个红外夜视管，能在完全黑暗的情况下夜视5厘米左右，主要起局部补光作用。图中红色的是电源插座，内正外负，黄色的是视频输出，白色的是音频输出。包含配套的9V电源和一根AV连接线。

无线影音传输系统的广泛用途：

0。无线保安监控系统

    这是这套模块的最大用途，具有保密性强，耗电省、体积小，外观隐蔽的优点，能用到 的地方实在太多了。发射机和接收机都用交流供电，配合SS2000CA彩色摄像机就可以组成一个 完整的无线监视系统。如果配合人体检测电路，如雷达入侵传感器、热释电传感器检测人体， 当人进入监控区域时启动无线遥控编码电路，发出一个开机指令，开启远方的录像机进行录像 ，如果多配几个发射头（4个以下）放在不同的房间，就可以在接收端用改变信道的办法来轮流监视多个房间。

1。模型的超视角遥控

    超小型无线声音图像传输系统可以使高档的遥控模型增加一双明亮的“电子眼”，实现超视角遥控，由于整套装置的体积和功耗非常小，所以能容易地加装到汽车模型或者船模的内部，电源可以和模型的控制电源公用。通过微型监视器你只要躺在床上就能把汽车模型开到其它房间，看看哪里有无动静？或者把船模驾驶到湖中央，看看哪里的小动物。或者安装到遥控直升飞机上，从高空俯视一下你熟悉的城市。

2。无线可视门镜或图像监视系统

    市场上出售的可视门铃通常是有线传输，如果你的家居已经装修过，一般很难布置视频 音频电缆，这里可以利用超小型无线声音图像传输系统，通过电视机将门口的声音、图像显出来，微型摄像机可以采用带声音监控功能的安装在大门的合适位置，通过无线影音发射器 将信号发射过来，无线影音接收器可以把接收到的声音和图像信号送入电视机的AV输入插座，这样你听到门铃声后只要把电视机切换到AV状态就能看到门口的来人，听到他的声音。你也可以购买一台4英寸或者5英寸的液晶监视器专门监控，目前市场上有很多这种小型液晶监视器，这种监视器大都采用进口的二手液晶屏改装的，所以价格相对便宜，性能良莠不齐。液晶显示屏有真彩TFT和伪彩SNT之分，伪彩的价格很低，有动态拖尾现象，如果图象快速变化就会模糊，主要是动态响应时间长，伪彩型的不适合显示电视画面或者VCD，但是一般保安监控的图像变化并不剧烈，用伪彩做监控可谓物美价廉。真彩型的图像色彩艳丽，视角宽无动态拖尾现象，性能更好。但是不同的真彩液晶屏性能也相差很大，主要是视角和色彩还原度等问题，一定要眼见为实！

3。无线可移动摄录像取证系统

    从2002年4月1号开始，法院对偷拍偷录的证据予以采用，而在此以前法院是不予承认的，所以无线可移动摄录像取证系统具有非常大的实用价值。
     如果把无线声音图像传输装置接收机的视频输出信号送入一台小型家用摄录放机中，即可实现监控和录像的双重功能。市售的小型摄录放机大多为数字式8mm摄录放一体机，注意一定要选用具有模拟信号视频/声频输入输出功能的机型。这种小型摄录放机大多有2.5～4英寸液晶显示屏，通过显示屏可以显示监控图像，并可运用录像功能将超微型无线发射装置跟踪的图像录制下来，这就大大提高保安能力和取证效果。目前市售的小型数码摄录放机种类很多，大多为便携式，如DCRTRV410E、310E、210E、110E，CCDTRV66E，DCR－TRV900E等。上述机型虽然体积较小，但比起超微型摄像机却大得多，而且隐蔽性和移动性有限。整个系统需要二人配合进行发射和接收操作，同时二人距离始终保持无线收发的实际有效距离范围，就可以漫游跟踪目标而进行实时监控，并准确地根据需要采集录像和录音，这不仅适合于保安领域，还可以用于需进行流动跟踪性监控的各种科学考察等场合。

4。高空监视

    如果把微型摄像机和图像无线发射装置系留在氢气球或者氦气球上就能进行长时间高空监视，可以看到很远的目标，可以在大型集会场合、水面上进行其它方式无法完成的图像监视。

5。车用无线图像防盗报警系统

    如果把震动位移传感器如ND-1加上编码遥控电路和无线传输系统就可以组成实用的防盗图像监控系统，很有市场潜力。此类电路其实比较简单，站长也能够够设计。

6。遥控型隐蔽监视系统

    超微型摄像机加上微型发射机配上合适的充电电池就可以组成无线监视装置，如果再用编码遥控电路遥控控制发射装置的电源就能实现长时间随时监视，把上述装置可以容易地放在长毛绒玩具中，就能隐蔽监视，用途非常广泛。

7。无线“贝贝”监视宝

    这是一种在国外已经相当普遍的产品，主要是用来监视婴儿的一举一动，外国人即使婴儿也不和大人一起睡。可以做成手电筒大小，调整好角度就可以使用了。

8。防盗保安警情确认

    利用热释电、微波感应、红外线等传感器可以方便地设计出防盗保安电路，但是受电子元件自身性能和外界环境的影响难免会出现误报警，如果多次误报警难免会引起警戒人员的思想松懈，真的“狼来了！”倒不注意了。

    如果在报警传感器报警的同时，开启无线影音传输系统，利用摄像机将现场的声音、图像立即传输到值班室，值班员就会立即确认是否真的报警，如果是夜间还可以开启大功率红外线夜视灯，使犯罪分子暴露无疑，这种系统具有几个优点：

1。报警的同时立即确认是否是真的是警情
2。避免保安人员正面接触罪犯，保障人身安全
3。可以在不惊动罪犯的情况下报警，将罪犯瓮中捉鳖
4。可以利用较少的保安人员实现多点保安监控

9。工业机器人视觉系统

    某些工业机器人要求能够进入设备内部进行维修、测量，而且需要将设备内部的图像传输到外面来加以监视、遥控，比如石油管道焊缝检测机器人、发动机内窥机器人、排爆机器人等等，都可以运用无线声音图像传输系统来实现。

10。航拍取景系统

    如果要拍摄一个城市的概貌，往往航拍是最好的选择，但是租用一架直升飞机进行航拍的费用也是相当昂贵的，如果用航空模型进行拍摄那么费用就会大大降低，只要航模的载荷足够，将摄像机或者照相机安装到模型上，将模型停留在指定的空域，再遥控启动摄像机或者照相机就可以了，这里需要一套取景系统，如果没有取景系统拍摄到的图像视角和效果可能很难确定，通过大功率的无线影音传输设备将摄像机看到的图像传输到地面上，如果图像满意就可以随时启动摄像机或者照相机进行拍摄。

11。电视台新闻暗访

    新闻暗访往往能直接反映社会的阴暗面，采访到的新闻线索非常具有说服力和震撼力，所以现在此类新闻节目不断增加，采用无线影音设备可以将记者拍摄到的画面无线传输到汽车内，进行监视、录像。这种方案具有两个好处：第一，发射端体积小巧便于隐藏，不会被被采访者发现，被采访者没有思想负担，往往能说出内心话。第二，有些采访任务本身具有一定的危险性，采访时如果引起被访者怀疑往往会引起围攻、殴打，这时指挥车内可以及时联系警力进行迎救、解围。

12。工商、税务、环保部门调查取证

    工商、税务、环保部门为了调查取证，也可采用此类设备，将最直观的证据让被处罚部门的领导观看，让被处罚的部门心服口服。

13。消防队员单兵火场可视系统

    消防队员冲入火场进行救火、救人时自身也是相当危险的，当单个消防队员配备无线影音传输系统后，可以将火场内部的实际情况传输到指挥车中，既能够及时根据实际情况部署灭火方案、迎救顺序，也可以在消防队员自身发生危险时及时组织迎救。如果再结合录像设备加以记录就可以事后进行着火原因分析、救火方案优化。
    这是大体方案：采用百特1瓦机、10.8V/2.4AH～4AH锂电池、微型摄像机、超高亮度红色发光二极管照明电筒。

14。电梯保安监控系统

    在狭小的电梯内，容易发生抢劫、恐吓、性骚扰等，装备无线影音系统后可以防止此类事情发生，而且在电梯发生故障时也能及时了解电梯内人员的安全情况。

15。电视台娱乐冒险类节目使用

    越来越多的电视台都开展了冒险类、游戏类节目，这类节目互动性强，比如高空蹦极、过山车等，如果把小摄像头固定在参加者的头盔上，拍摄选手的面部表情或者选手看到的视角，通过无线影音设备在传输到地面上，以小画面的方式叠加到场景中肯定会增加这类节目的可看性。实际上不少电视台已经就这样做了。

16。移动式监控点

    如果把摄像机和无线影音设备放置在摩托车或者汽车内部，调整好摄像机视角，借用摩托车或者汽车内部的12伏电源就可以长时间隐蔽监视。这在刑侦破案方面有无法比拟的优势（还记得冯贡拍的那部反映公安人员蹲点监控辛苦的电影吗？）

17。计算机屏幕图像无线传输

    如果希望将计算机屏幕图像无线传输到其他地方的时可以先将计算机显卡输出的VGA信号转化成AV信号，然后在通过无线影音传输设备进行远距离传输。

无线影音传输系统的技术特点：

    无线影音系统是通过高频率的电磁波信号作为载体来传输音、视频信号的，所以传输效果是受电磁波传输特性限制的，以1.2GHZ的微波为例，它的波长很短，所以绕射性能很差，不容易穿透障碍物，所以最佳的传输环境是：发射机和接收机之间没有任何遮挡，也就是所谓的视距传输，无线影音器材的传输效果还和其它几个因素有关：

1。发射机和接收机的有效高度。

    无线电传输理论告诉我们，发射机和接收机的高度越高，传输距离就越远，在条件允许的情况下，发射机和接收机尽可能放在高处，所以电视台和广播电台都是建得很高的。

2。使用环境的电磁干扰强度。

    在电磁辐射严重的工业场合使用无线影音器材时，如果干扰源的发射频率接近1.2G频率时就会对设备产生严重干扰。无线影音器材是以调频的方式调制信号，接收端的鉴频器必须有足够的信噪比才能检出有用的信号，当有用的信号淹没在环境噪音中后就无法实现无线影音传输了。

3。无线影音设备需要良好的电源

    电源是任何电路正常工作的基本保障，无线影音器材对电源的要求也是比较严格的，首先电源要满足设备的工作电压，一般要求稳压在12伏，过高和太低都会使器材不能正常工作。而且电源的纹波系数要足够小，在使用蓄电池作为电源时要考虑电池电压下降后会减小发射功率。

视频图像信号的显示方式：

方法1。采用普通家用彩色电视机作为图像显示器

    目前市场上销售的彩色电视机都带有AV输入功能，将电视机切换到AV状态，用信号线将摄像机或者无线影音接收机输出的视频图像信号直接接到AV输入端子的VIDEO IN（视频输入）端子即可在电视机上显示清晰稳定的图像，在光照强度充足的条件下，普通COMS摄像机拍摄到的图像效果非常令人满意，用于保安监控、娱乐、安全防范等场合完全能满足需要。一般大屏幕29寸高档电视机的显示效果好明显好于小屏幕电视机。

方法2。采用专业保安监控专用的14寸图像监视器

    专业保安监控专用14寸图像监视器一般采用高性能显象管，图像质量明显好于同尺寸的电视机，图像清晰度一般能达到420线以上，显示的图像细节清晰、锐度好。允许24小时长时间工作，可靠性高，价格较高。

    在有些场合希望图像显示的设备较为小巧、没有交流电源必须用电池供电，要求耗电较省，能够便于携带或者要求移动监控，比如希望在汽车内，或者人一边走一边监视。那就需要采用小型化和节能型的视频显示设备。

方法3。采用微型眼罩式黑白监视器

    微型眼罩式黑白监视器是家用摄录像机的一个配件。体积非常小，工作电压低、耗电省（5V 100毫安）。也是采用CRT显象管，热惰性小，开机图像显示迅速，图像分辨率很高，几何失真极小。 非常适合移动显示图像信号。

相关键连：小巧有趣的眼罩式监视器

方法4。普通的4.5寸黑白小电视机

    普通的4.5寸黑白小电视机价格便宜，一般都有AV输入功能，用作监视器也是不错的选择，缺点是：体积大、耗电稍大（12V 850毫安）

相关键连：迷你型电视机选购漫谈

方法5。采用可视门铃专用的4寸扁平显示器

    可视门铃一般选用4寸黑白扁平显示器模块，扁平显示器是日本索尼公司率先开发的一种新型显示器，主要解决了传统显示器厚度较厚的缺点，它的工作方式和普通的CRT显示器稍有区别，普通的CRT显示器电子束打在荧光粉上，人眼其实从背面观看图像，而扁平显示器却正好相反，它的显示屏呈弧形，电子束直接打在弧形的荧光粉上，人眼透过透明的显象管背部直接看图像，真是新奇有趣，真的很佩服开发者的想象力。扁平显示器可以做的较薄，便于悬挂安装。扁平显示器显示的图像有几何失真，不适合显示高质量图像。

方法6。采用4～6寸彩色液晶监视器

    彩色液晶监视器体积小巧轻薄，重量轻，耐震动，缺点是价格较贵，图像视角窄，色彩还原度和分辨率不如CRT好。

相关键连：诱人的液晶监视器

方法7。 采用手持式家用摄像机做监视和录像

    如果把无线声音图像传输装置接收机的视频输出信号送入一台小型家用摄录放机中，即可实现监控和录像的双重功能。市售的小型摄录放机大多为数字式8mm摄录放一体机，注意一定要选用具有模拟信号视频/声频输入输出功能的机型。这种小型摄录放机大多有2.5～4英寸液晶显示屏，通过显示屏可以显示监控图像，并可运用录像功能将超微型无线发射装置跟踪的图像录制下来，这就大大提高保安能力和取证效果。目前市售的小型数码摄录放机种类很多，大多为便携式，如DCRTRV410E、310E、210E、110E，CCDTRV66E，DCR－TRV900E等。

不同发射功率的无线影音器材不同环境下的传输距离

    在设计安装一个完善的无线影音系统在采购器材之间就要充分考虑使用环境的实际情况、发射机的体积和耗电、能承受的价格、必须的功能等，不能一味要求器材大功率，即使使用1瓦的大功率器材在实际环境下传输距离也是有限的，如果发射和接收端中间有三幢以上的墙体时传输距离就会大大缩短，我们可以采用其它办法来扩大传输距离：

1。使用高增益的天线系统 高增益五单元八木定向天线 每个110元

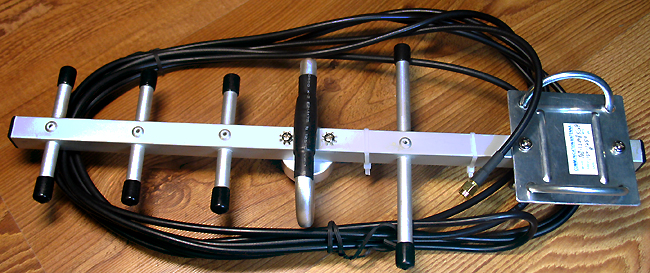

    图中为工作频率为1.2G的高增益五单元八木定向天线，重量370克，可以大大提高发射效率，和使用普通的2DB小天线相比可以使传输距离增大3～5倍，天线的尺寸为长40厘米，宽度16厘米，可以通过两个“U”形的金属件固定在桅杆上，馈线长度为3米，接头为SMA接口，可以直接和百特的发射机配套连接。

    定向天线的高增益是以牺牲发射角度为代价的，所以定向天线的发射角度只有30度左右，安装时需要调试安装角度，以达到最佳效果，比较适合长距离点对点固定传输图像使用。

    1.2G微波的传输特点是穿越障碍物的能力较差，我们可以把不适合微波穿越的地方，比如墙体密集的地方、金属材质的门窗用视频电缆有线传输，这样既可以减小无线影音传输设备的发射功率，降低成本，而且可以获得满意的效果。有线传输区域可以在摄像机到发射机之间和接收机到监视器之间根据实际需要选择。

3。设计成有源天线形式

    大家知道如果把天线架在高处，不但能避开障碍物而且有利于发射，能大大增大传输距离，但是如果将发射机发出的射频功率通过长长的专用高频电缆引到天线上时，在馈线上损耗率也是相当可观的，还达不到满意的效果，其实因为无线影音发射机的体积比较小巧，可以将发射机和天线通过采用防水、防潮的手段后直接固定在高处，然后将电源线、视频线、音频线引入发射机，以为这些导线即使延长几十米也不会影响传输效果，实际操作时可以将发射机和小天线装入适当直径的PVC塑料管中，最好防潮处理即可。

12V/1100毫安时锂电池组 重量125克 体积67x57x19mm 32元一组

    这是由3节18650的全新锂电池串连封装而成，但是没有任何保护电路，特别要注意当电池电压低于10V时必须及时充电，防止过放电会严重缩短电池寿命，并且严禁短路！锂电池短路会产生高温并可能会爆炸，客户在使用中需要预见到可能产生的危险性，完全外行者不推荐购买! 现在销售的电池组没有焊接插头，配一个标准的2.1空心电源插头，需要客户根据需要自行焊接，通常电源插头的极性为内正外负。一定要注意极性并严防短路！！

    锂电池可以为500毫安工作电流以下电器供电，配合专用的锂电池充电器可以反复充电使用。

专业12.6V 500～1000mA锂电池充电器 重量92克 28元一个

    12.6V专业锂电池充电器，采用开关电源，体积小、重量轻、工作效率高、工作温度低，元件选用105℃以上耐温，有过热保护，有软启动功能，启动电流小、有效降低冲击电流，有短路保护、过载保护。全部经100%满负荷老化试验，QC合格后出厂，原厂的输出接头是标准的空心电源插头（上左图），这里为了方便客户，我们还提供带尾的标准电源插座，可以和标准的空心电源插头配套（上右图中），客户可以根据需要自行更换，更换后必须通电测量确认电源极性不要搞错哦！

    充电电压 12.6V±2%，充电电流 1000mA，涓流转换电流 100mA，纹波﹤250mVp-p，负载调整率 ±1%，直流输出功率 15W，效率 ﹥75%，输入电压范围 100～240VAC，输入电流 0.2A/230V，过载保护 105%～150%类型：FOLDBACK限流输出 复位：自动恢复。充电器充电时显示红灯，充电完成显示绿灯。

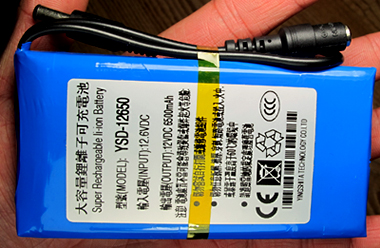

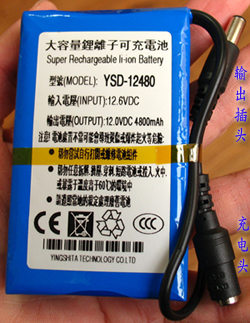

12V/4800mAH大容量聚合物锂电池配充电器 一套130元

12V/6500mAH大容量聚合物锂电池配充电器 一套154元

    本电池组采用原厂优质锂离子电芯，具有内阻小，容量大，循环次数多，无记忆效应等优点；内部电路为多重保护设计，能防止过充，过放，过流；生产过程采用电脑品质检测与监控，确保了电池优异的性能。

产品参数:

容量：4800mAh/ 6500mAh
电压：输入电压 12.6V DC；输出12.6～10.8V DC
重量：190g
尺寸：15*54*87mm
极性：插头为内芯正极外环负极！！

应用领域: 无线摄像头、个人通讯系统、对讲机、数码相机、便携式摄像机、航空模型等可以用到12V直流电源的领域。

产品配置: 可充电锂电池(12V/4800mA)一块、 12.6V 350mA充电器一个

【电池充电方法】先将充电器接通电源红灯亮；将充电器输出插头插入电池的插座中，绿灯亮表示正在充电，直至充电器上绿色指示灯熄灭电池表示电池充电完成。本电池内部采用过载.过压.短路保护电路。当电池使用不当时，内部电路会自动切断电源，造成无电压输出，此时只要充电一次便能恢复电源输出。

多用途电池电量显示板 15元一个

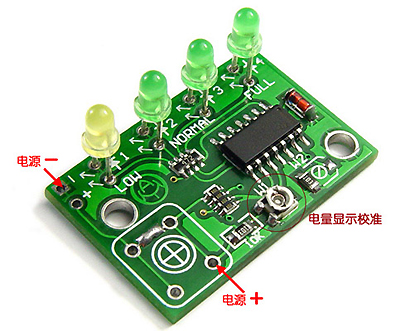

    我们开发的多用途电池电量显示板可以通过改变板上可调电阻的大小来显示不同电压的高低。非常适用于用电池的设备显示电量如：手持探照灯、便携收录机、便携音箱、航模、电瓶车、电动车、汽车等等，可随时看到电量情况，只要你想到就会用到。

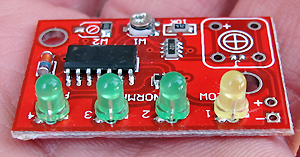

    我们的产品体积只有32*22*7毫米非常微小便于DIY。检查电压为6～18V任意可调，适合2串或3串锂电等使用，一般出厂默认调整在8.4V。

    我们的电池显示板非常省电，并且比数字显示更直观明了，你可以在板上装一个轻触开关，只要按下按钮，就能查看电量，如果四个LED全亮表示电量充足，三个亮表示电量正常，两个亮就表示电量偏低，只有一个亮说明电池即将耗尽。当松开按钮时我们的显示板是不消耗电能的。

DIY电量调整方法：

    举个例7.2V锂电说明一下，找个充好电的7.2V锂电，满电正常为8.4V，用表量看对否，接入电量计，然后用小起子慢慢调节那个校准可调电阻，调到4个LED“刚刚”全亮就可以了。

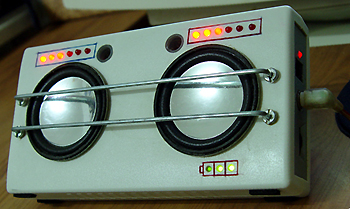

自己做了一个用电池供电的小音箱，想看看电还有多少？还能听多久MP3？只要装上电量指示器就心中有数啦！
