Home > 紫外线探头

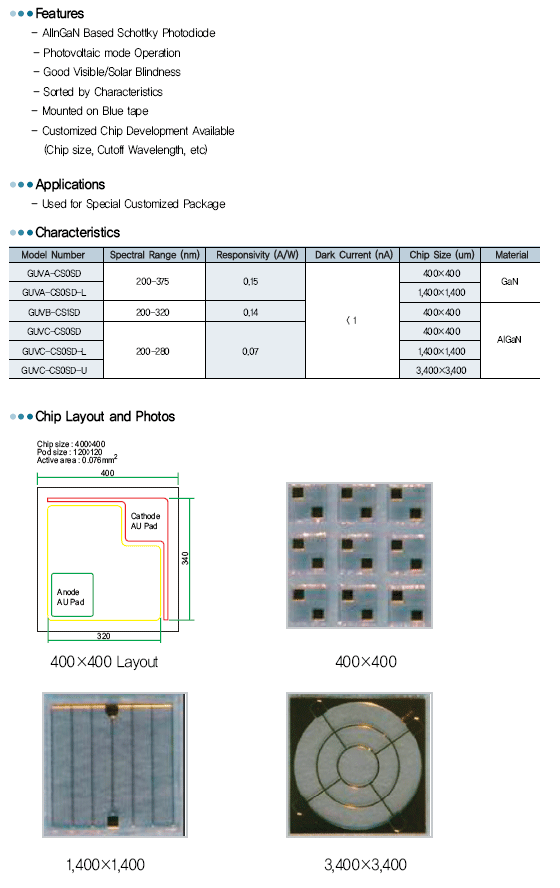

UV Sensor
 - Sensor component to detect UV region(200~400nm)
Category Visible UVV UVA UVB UVC
Wavelength Blue~470nm ~395nm ~370nm ~320nm ~280nm
Green~510nm
Products Image
PKG Type SMD TO SMD TO TO TO COB SMD TO TO TO COB SMD TO TO TO TO TO TO
3528 46 3528 46 39 5 2418 3528 46 39 5 2418 3528 46 39 5 46 39 5
Chip Size < 0.4mm O O
0.4mm     O O   O O O O   O O O O   O O   O
1.4mm       O         O         O     O
3.4mm         O         O         O     O
Application Mobile             O O
Phone(UVI)
UV Index             O O O     O O O O O
UV Curing       O O       O O O
Sterilization                 O   O           O O O
Output Current O O O O O   O O O O   O O O O   O O
Voltage           O         O         O     O
Optical
Source
Power
range
Min(mW/cm2)     0.1 0.1 0.001   0.1 0.1 0.1 0.001   1 1 0.1 0.001   0.1 0.001
0.01 0.01 0.01 0.01
Max(mW/cm2)     100 100 100   100 100 100 100   100 100 100 100   100 100
Substance
Report
RoHS O O O O O O O O O O O O O O O O O O O
SVHC O O O O O O O O O O O O O O O O O O O
Viewing
Angle
Angle(°) 100 60 100 60 60 60 120 100 60 60 60 120 100 60 60 60 60 60 60


火焰传感器/明火探测器/火灾报警器

1、专业供应日本产火焰UV探测传感器/火焰传感器R2868、SMD紫外线探测G5842、 火焰UV探测模快C3704

  火焰传感器/紫外线传感器/紫外线光敏管/紫外传感器/火焰探测器



日本滨松

UV-R2868

C3704

紫外光敏(电)管

我司是日本HAMAMATSU公司中国区域授权代理商主营火灾报警装置用火焰传感器R2868配套消防器材厂商。R2868称为火焰发现者.又称为紫外线传感器、紫外传感器、火焰探测器、火灾报警器、火灾探测器、明火探测器,在火星产生瞬间能够准确地发现, 并且对非可见光的高传输的电晕现象可以完全解除.Hamamatsu R2868 是利用紫外线 TRON 通过金属的光电效果和瓦斯乘法效果来发现火星源. 它可以探测 185 到 260个不同的狭窄光谱敏感源.它对可见光完全没有感应,也不需要过滤器任何可见光(不像半导体探测器). 它具有很小的体积和很宽敏感角度(择向性),并能快速准确地发现从火焰被发出的弱紫外线.(能够探测 5 m 或在稍远处发现香烟点大小的火焰.) 。HMS-R2868 UV Sensor 紫外线侦测含ADAP, NT$(请登入). 产品规格R2868 火灾侦测/ 火苗侦测含高压变压器可侦测火焰,距离达10公尺. UV Sensor 紫外线侦测含ADAP

R2868 R2868 R2868 C3704 G5842

R2868日本HAMAMATSU公司生产的火焰传感器和传感器应用电路板。
Spectral Response185 to 260nm
Supply Voltage 400Vdc
Peak Current 30mA
Average Discharge Current 1ma
Operating Temperature -20 to +60C
Discharge Starting Voltage (with UV radiation) 280Vdc Max.
Recommended Operating Voltage 325±25Vdc
Recommended Average Discharge Current 100μA
Background 10cpm Max
Sensitivity 4)5000cpm Typ.
★ UV TRON Driving Circuit C3704 series (Option)



2、明火探测器

用 途 明火探测报警。 特 点 1、可探测到火焰中的紫外线,并予以警报。 2、不仅可以通过声音报警,它还装备有C(C/N——N/O)输出。 3、LED记忆能使您从一系列传感器中找到最初报警的传感器。 4、区域调整装置使得预警区域角度更加宽阔。 5、传感器和基座的快速分离使安装和维修变得简单轻松。 技术参数 探测系统:紫外线探测(探测波长185到260nm) 探测区域:长度33英尺(10米)[2.75"(7厘米)面前的打火机火焰] 角度大约为120°圆锥型 调整角度水平25°通过底座垂直30°(分4步)通过探头 灵敏度调整:探测记时器(4种设置0.2秒,1秒,6秒和30秒) 电 源:10VDC到30VDC(无正负极) 电 耗:静止时:少于25mA 报警时:少于75 mA(警铃开)少于40 mA(警铃关) 报警输出:Form C干接触延迟(报警:开/关)接触反映:延迟(约2秒)接触容量:30V/0.3A,保护电阻3.3ohms

特点
  • 日本原装进口
  • 可探测到火焰中的紫外线,并予以警报
  • 不仅可通过声音报警,还装备有C(C/N-N/C)输出产中
  • 区域调整装置使得预警区域角度更可宽阔准确、性能稳定
  • LED记忆能使您从一系列传感器找到最初报警的传感器
  • 传感器和座的快速分离使安装和维修变得简单轻松

    技术参数

探测系统
紫外线探测(探测波长185-260mm)
探测区域
长度
33英尺(10米)(7cm面前的打火机火焰)
角度
大约为120度圆锥型
调整角度
水平25度,通过底座垂直30度
灵敏度调整
探测麝记时器(4种设置0.2秒,1秒,6秒,30秒)
电源
10VDC-30VDC(无正负极)
电耗
静止时少于25MA
报警时:小于75MA(警铃开),少于40MA(警铃关)
报警输出

From C干接触延迟(报警:开/关),接触反映:延迟(约2秒)

接触容量:30V/0.3A,保护电阻303hms

报警记忆
自动重新设置功能(可选择开关/关设置),记忆LED闪烁3分钟,然后亮47分钟
LED

报警LED(红色):亮灯10延迟秒

记忆LED(黄色):记忆指示时灯亮,电源接通时闪烁

报警声(蜂鸣声)

报警:在延迟10秒内,每0.2秒间歇发声

音量:80dB或更高3.3英尺(1米)(可选择无声设置)

反向器输出

From B(N/C)干接触 反映:当传感器仞了时打开

容量:30V/0.25A

周围环境温度值
-10度--60度无凝结
重量、材质、安装
大约150克,ABS树脂,室内安装
附件
钉子4mm*25,2pcs,传感器固定螺丝3mm*6pce
选装
顶棚安装件(BCW-401)

点击查看大图
GD-18

GD-2J


GD-34

GD-708


GD-710
产品
型号
光谱
响应范围
(nm)
峰值
波长
(nm)
光窗
材料
主要电参数
极限参数
管径
(mm)
管长
(mm)
国外
对应
型号
着火
电压
(MAX)
管压降
(V dc)
工作
电压
(V dc)
平均
工作电流
(mA)
灵敏度
(cps)
环境
噪声
(cps)

击穿
电压
(V dc)
峰值
电流
(
mA)
平均
电流
(mA)
GD-18
190~290
210
U
200
210
260±35
1
1000
0.003
400
10
6
29
28
155UG
GD-2J
260
195
Q
310
350
350
0.3
1000~2000
≤10
575
10
3
15
34
R334
GD-34
190~260
195
U
180
110
270±30
0.3
1000~2000
≤10
420
10
3
15
34
R259
GD-708
185~280
210
U
180
110
260±35
1
1500
≤10
450
10
2
20
30
R1868 P578
GD-710
185~280
210
U
180
120
260±35
1
2000
≤10
450
10
2
9
24
R2868

紫外光敏管、紫外光管   紫外光电管   ZK火焰监测仪、MGZ火焰传感器配套

 自动燃烧控制器   MGZ火焰传感器   ZDJ-1、-2点火器

GD-18紫外光敏管
GD-18型紫外光电管系盖革——弥勒冷阴极充气二极管,该管具有工作电压低、光谱响应范围宽、良好的日光盲、较高的灵敏度和快速的响应等特点,因此可作为火焰监控器、报警器中的紫外探测器件。

光电管高度:(H)28±2mm
光电管外径:(D)φ30-2mm
管脚长度:(L) 8mm
重量: 约8g
光谱响应Spectral response range:
190nm~290nm(锥角沿管子轴线正向120°)

详细说明书下载
详细说明书下载(英文版)


GD-19紫外光敏管
用作紫外探测,自动灭火系统的探头

技术指标
国外对应型号  EDISON
光谱响应Spectral response range:
190~290nm
峰值波长    210nm
着火电压(最大值)550V AC
管压降     500V AC
工作电压    700V AC
工作电流    10mA r.m.s
灵敏度(最小值) 20cps
本底计数(最大值)0.2cps



GD-29紫外光敏管
GD-29型光电管是一种玻璃结构、冷阴极充气二极管,主要用于紫外火焰探测器、警报器中。

光电管高度 H:34±2 mm
光电管外径 D:φ14.5±0.5 mm
管脚长度 L:30 mm
光谱响应Spectral response range:
160~260 nm

详细说明书下载
详细说明书下载(英文版)



GD-34紫外光敏管
GD-34型光电管是一种玻璃结构、冷阴极充气二极管,主要用于紫外火焰探测器、警报器中。

光电管高度 H:34±2 mm
光电管外径 D:φ14±0.7mm
管脚长度 L:30 mm
光谱响应Spectral response range: 185~260 nm


详细说明书下载
详细说明书下载(英文版)





GD-35紫外光敏管
GD-35光电管是一种玻璃结构,冷阴极充气二极管,主要用于紫外火焰探测器、电火花监测和紫外线测量等方面。 该管光谱响应范围185~260nm,具有良好的日光盲性能;尽管尺寸小,然而具有广角的灵敏度(方向性宽),由于使用了金属平板阴极,所以具有较高的灵敏度,能快速的检测出火焰发出的微弱紫外线辐射,也可以检测出一些看不见的放电现象,如高压传输线的辉光放电。 GD-35与日本滨松的R2868性能完全一致,可以互换。

光电管高度 H:36mm(max)
光电管外径 D:φ9±1mm
管脚高度 L:20mm(min)
光谱响应Spectral response range:
185~260nm

详细说明书下载
详细说明书下载(英文版)







GD708
GD708/708P/708G型光电管是一种冷阴极充气二极管,GD-708/708G为侧窗45°进光方式,GD-708P为顶部进光方式,主要用于紫外火焰探测和监控器中。
光谱响应Spectral response range: 185~280nm
光电管高度 H: 31±2mm
光电管外径 D: φ20-1.5mm
管脚长度 L: 8mm
详细说明书下载
详细说明书下载(英文版)


Z-09紫外光管

Z-09A、Z-09B紫外光源管是一种小型冷阴极辉光放电二极管,该管可用作紫外光源;可以检测火灾报警器中的探头及仪器工作是否正常。


管 型 高度(H) 外径(D) 管脚长L)min 重 量
Z-09A 22±2mm ?7±1mm 20mm 约2g
Z-09A1 20±2mm ?7±0.5mm 30±2mm 约2g
Z-09A2 26±1mm ?7-1mm 20+10mm 约2g
Z-09B 37±2mm ?9±1mm 25mm 约4g

光谱响应Spectral response range:
190nm~290nm

详细说明书下载
详细说明书下载(英文版)

DB6005
主要用作紫外探测 火焰报警监控及自动灭火系统的高可靠探测
国外对应型号 JAPAN.R2868
光谱响应 190~260nm
峰值波长 210nm
着火电压(最大值) 260VDC
管压降(最大值) 260VDC
工作电压 300~350VDC



GD708
主要用作紫外探测 自动灭火系统的探头
国外对应型号 JAPAN.R1868
光谱响应 190~290nm
峰值波长 210nm
着火电压(最大值) 200VAC
管压降(最大值) 200VAC
工作电压 220±10%VAC
工作温度范围 -25~125℃



GD706
主要用作紫外控测 自动灭火系统的探头
国外对应型号 JAPAN.R2121
光谱响应 190~290nm
峰值波长 210nm
着火电压(最大值) 200VAC
管压降(最大值) 200VAC
工作电压 220±10%VAC
工作温度范围 -25~125℃



ZK火焰监测仪 MGZ型火焰传感器配套
      ZK型火焰监测仪与MGZ型火焰传感器配套,实现火焰信号的检测、放大处理,显
  示火焰状态,输出触点信号。以便对外部设备进行控制。

型号 结构特点 工作电压 监测距离 响应时间 状态显示 输出信号
ZK-1 2路2传感器 220VAC 50Hz±10% 1烛光1m 见火≤1s
见火≤2s
见火绿灯熄火红灯 2路2组转换触点220V1A
ZK-4 1路1传感器 1路1组转换触点220V1A


CK-RS-10自动燃烧控制器
    CK-RS-10自动燃烧控制器适合各种煤气、天然气、柴油、重油等燃烧器的自动控制。本控制器
是在引进国际先进技术,采用可编程序控制器PLC的基础上设计制造的。集多功能、微型化、高技
术、高可靠性于一体,即能独立组成燃烧自控系统,又能与计算机联网,组成集中控制系统。可根
据现场要求,实现一次点火、二次点火、大、小火交替周期燃烧,构成“脉衡式燃烧温度控制系
统”。其节能与环保效果俱佳。

电源电压:AC220V±10%,50H;消耗功率≤50VA.
控制方式:手动--由面板手动开关控制;
本控--由设定开关1-9设定大火工作方式;
系统--设定开关置0为系统控制,外接触点通为大火,断为小火。



MGZ火焰传感器
   HES型火焰传感器,采用紫外光敏管(UV)作元件,具有很强的抗干扰能力,不受日光、灯光和红外线
辐射影响,能可靠检测火焰是否存在。适用于各种液体或气体燃烧器的火焰检测,与各种燃烧系统配合,实
现自动点火和熄火联锁保护等功能。

型号
主要技术参数
尺寸(mm)
安装方式
接线
工作电压(V)
输出信号1cd/1m
模拟自检
A
B
MGZ-1
DC300
脉冲CPS≥30
平均电流≥50μA
φ66
114
外螺纹M60×1.5
三芯插头座(300V.信号)
MGZ-2
φ40
120
外螺纹M34×1
3-自检
MGZ-3
脉冲CPS≥50
平均电流≥20μA

φ25
90
外螺纹M20×1
二芯插头座(300V.信号)
MG-ZW-1A
AC220
继电器触点1组常开220V1A

φ30
200
外螺纹M30×1.5
四芯插头座(220V.24V+)
MG-ZW-1D
DC24

220(.24V-)
输出触点



ZDJ-1-2点火器
   ZDJ-1型和ZDJ-2型点火器,是用于燃气,燃油燃烧器的自动电点火装置,具有输出能量大、点火可
靠、工作稳定等特点。广泛适合用于各种锅炉和工业炉窑的自动点火。本装置设计为两种工作方式:一种
是现场手动操作;另一种是远方自动操作。
型号
工作电源(V)
输出点火能量(J)
火花放电频率(次/s)
输出点火电压(KV)
ZDJ-1
AC220±10%功耗:100W
≥6
≥30
DC≥10
ZDJ-2
AC220±10%功耗:40W
≥3
≥30
DC≥8



MGZ系列紫外火焰传感器



说明书链接


技术参数

MGZ-ML2

MGZ-ML2Z

MGZ-ML5

工作电压

220V (DC)

220V (DC)

220V (DC)

检测距离

≥0.5m

≥0.5m

≥0.5m

所用管形

GD-18

GD-18

GD-708

信号线长度

≤100m

≤100m

≤100m

环境温度

-10℃~+80℃

-10℃~+80℃

-10℃~+80℃

安装方式

螺纹旋接

螺纹旋接

螺纹旋接

安装尺寸

M34×1

M34×1

M27×1.5



MGZ-JL1防爆型紫外火焰传感器




安装尺寸: M60×1.5
说明书链接



  MGZ-JL1紫外火焰传感器是一种能够接受火焰发出的紫外光信号,并能将光信号转变为电信号,供控制器处理、指示和控制的光电转换装置。是专门为石油化工生产部门研制的热工监控防爆产品。广泛应用于石油化工、冶金铸造等行业的工业燃烧系统中。
采用直流供电方式
采用继电器输出方式
采用我厂生产的GD-708紫外光敏管器件,具有工作电压范围宽、寿命长、灵敏度高和响应速度快等特点。
采用钢制外壳,具有较好的机械强度。
防爆标志:ExdⅡBT4
防爆合格证编号:32002169
工作电源:DC24V
探测距离: 0.5m(1标准烛光)
见火响应时间≤1s
熄火响应时间≤5s
输出:继电器常开、无源输出触点一对,容量220V/1A(电阻负载)。传感器见火响应后继电器状态转换。
重量:2.8kg
工作寿命:10000h
环境温度:–20℃ ~ +55℃
