传感器危险区域认证数据

Premier 红外原理气体传感器是经认证的、可用于潜在爆炸环境中的检测元件，详细认证信息如下。

传感器直接运用在经认证的便携式或固定式气体检测设备中，在危险区域使用。这些气体检测设备须具备生产厂家的防爆认证文件。

认证详细信息
欧洲ATEX认证	型号MSH-P （Premier传感器）	型号MSHia-P （Premier传感器）
认证机构	SIRA
认证号	SIRA 04ATEX1357U
检测标准	EN 60079-0:2009, EN 60079-1:2007, EN 60079-11:2007, EN 60079-26:2007
认证标识	I M2 Ex d I Mb II 2 G Ex d IIC Gb	I M1 Ex d+ia I Ma II 2 G Ex d IIC Gb
输入参数	0.8W max, 30V max. (见备注)	Ui=6V dc, Pi=0.8W (见备注)
工作温度	-20O℃ to +60O℃ (见备注)
国际IECEx认证	型号MSH-P （Premier传感器）	型号MSHia-P （Premier传感器）
认证机构	SIRA
认证号	IECEx SIR 05.0053U
检测标准	IEC 60079-0:2007-10, Edition 5 IEC 60079-1:2007-4, Edition 6 IIEC 60079-26:2006, Edition 2
认证标识	Ex d I and/or Ex d IIC	Ma Ex d+ia I and/or Gb Ex d IIC
输入参数	0.8W max, 30V max. (见备注)	Ui=6V dc, Pi=0.8W (见备注)
工作温度	-20O℃ to +60O℃ (见备注)
北美认证	型号MSH-P （Premier传感器）	型号MSHia-P （Premier传感器）
认证机构	Underwriters Laboratory Inc.
认证号	E336365
检测标准	UL 60079-0, 4th Edition UL 60079-1, 6th Edition CAN/CSA-C22.2 No.60079-0-1-7 CAN/CSA-C22.2 No.60079-1, part 1, 1st Edition	UL913, 7th Edition UL 60079-0, 4th Edition UL 60079-11, 2nd Edition CAN/CSA-C22.2 No.157-92
危险区域	Class I, Zone 1, AEx d IIC and Ex dIIC Hazardous Locations	Class I, II, III, Division 1 Class I, Zone 0, AEx ia IIC, T4with with 60^OC Ambient
输入参数	0.8W max, 30V max. (见备注)	Ui=6V dc, Pi=0.8W Ci=4.105uF, Li=0mH (见备注)
备注：输入参数仅为认证而设定，关于传感器的工作电压和温度范围，请参照传感器具体类型数据文件中的“参数”栏。
中国认证	MSH系列
认证机构	石油和化学工业电气产品防爆质量监督检验中心
认证号	CE12.5039U
检测标准	GB3836.1-2010 GB3836.2-2010
防爆标志	Ex d llC Gb

　

红外技术的创造性发展…

英国DYNAMENT公司

　

英国Dynament公司是专业研发红外原理微型传感器的公司，隶属于英国RICHBLOOM HOLDINGS LTD，产品广泛
应用于工业、卫生和医疗领域。快速替换催化燃烧原理的红外气体传感器

将红外气体传感器应用在现有的催化燃烧原理气体检测探头上，快速替换催化传感器，使气体检测设备厂家迅
速得到换代升级产品，完成从催化原理到红外原理的转变。

　

　


	Premier 可燃性气体传感器非色散红外原理防爆或非防爆外壳 0-5% Vol、0-100% LEL 或 0-100% Vol 甲烷或其他气体高精度0-100% Vol 甲烷，在0-10%范围分辨率0.01% 0.4-2.0V(标准)电压输出、 RS232数字输出包括所有必要的光学元件、电路和硬件，提供温度补偿功能、卓越的线性输出

Premier 二氧化碳传感器

非色散红外原理

防爆或非防爆外壳

0-1000ppm、2000ppm、5000ppm、1%、5% 或 0-100% Vol CO2

0.4-2.0V(标准)电压输出、 RS232数字输出

包括所有必要的光学元件、电路和硬件，提供温度补偿功能、
卓越的线性输出

Premier碳氢化合物(包括甲烷)和二氧化碳传感器详细介绍

包括所有必要的光学元件、电路
和硬件，提供温度补偿功能、卓
越的线性输出。

专利号
GB 2 401 432 和 GB 2 403 291
US App. No. 10/929, 350
Other World Patents Pending

认证型(防爆)传感器

ATEX认证号

SIRA 04ATEX1357U

IECEx认证号

SIR 05.0053U UL File No. E229543

不锈钢材料，用于本安型便携式和
固定式气体检测探头

非认证型
(非防爆)传感器
用于防爆外壳内
和非防爆求区域
不锈钢结构
　

Premier碳氢化合物(包括甲烷)和二氧化碳传感器详细介绍

包括所有必要的光学元件、电路
和硬件，提供温度补偿功能、卓
越的线性输出。

专利号
GB 2 401 432 和 GB 2 403 291
US App. No. 10/929, 350
Other World Patents Pending

认证型(防爆)传感器

ATEX认证号

SIRA 04ATEX1357U

IECEx认证号

SIR 05.0053U UL File No. E229543

不锈钢材料，糜诒景残捅阈胶?BR>固定式气体检测探头

非认证型
(非防爆)传感器
用于防爆外壳内
和非防爆求区域
不锈钢结构

　

DYNAMENT非色散（NDIR）红外原理传感器的专利设计（专利号：英国GB2401432和GB2403291，美国7244939，欧洲EP1544603和EP1818667等）采用了单光源技术，传感器由一个广谱红外光源、一个圆形反射式光通道、2个晶体滤光片分光（一个检测波长、一个参比波长）、2个接收器、转换电路、温度补偿电路、供电输出电路和外壳组成。

DYNAMENT非色散红外传感器技术，通过滤光片得到所需要的波段，并且将光通路缩小到一个直径约20mm的圆形空间里，无衰减的镀金镜面反射增加光通路长度，改善了传统红外检测仪器的结构，不再用体积较大的光学透镜或反射部件，大大缩小了检测仪的体积。

传感器内置的温度补偿功能使得检测性能更加稳定可靠。非色散红外传感器保持了稳定性、抗干扰性、免维护和长寿命等优点，而且避免了传统红外原理检测器的缺点，比如光学部件暴露在空气中，容易受灰尘等物质覆盖光学部件所造成的运行故障或误报警。

		Premier 高分辨率非色散红外原理甲烷传感器非色散红外原理高精度0-100% Vol 甲烷，在0-10%范围分辨率0.01% 0.4-2.0V(标准)电压输出、 RS232数字输出包括所有必要的光学元件、电路和硬件，提供温度补偿功能、卓越的线性输出。符合国家安全生产监督管理总局安全生产行业标准AQ6211-2008《煤矿用非色散红外甲烷传感器》的要求
		Premier 高温高分辨率非色散红外原理甲烷传感器非色散红外原理防爆或非防爆外壳高精度0-100% Vol 甲烷，在0-10%范围分辨率0.01% 0.4-2.0V(标准)电压输出、 RS232数字输出包括所有必要的光学元件、电路和硬件，提供温度补偿功能、卓越的线性输出
		Premier 非色散红外原理二氧化碳传感器非色散红外原理防爆或非防爆外壳可检测0-1%、0-2%、0-3%、0-4%、0-5%Vol CO2，分辨率达到0.01%Vol 0.4-2.0V(标准)电压输出、 RS232数字输出包括所有必要的光学元件、电路和硬件，提供温度补偿功能、卓越的线性输出
		Premier 非色散红外原理可燃气和二氧化碳双气体传感器非色散红外原理防爆或非防爆外壳可检测0-1%、0-2%、0-3%、0-4%、0-5%Vol CO2，分辨率达到0.01%Vol以及可燃气 0.4-2.0V(标准)电压输出、 RS232数字输出包括所有必要的光学元件、电路和硬件，提供温度补偿功能、卓越的线性输出

数据文件	版本号	说明（Premier 传感器）
TDS0065.pdf (215k)	1.4	双气体甲烷（HC）/CO2 红外传感器型号MSH-DP-HC/CO2 和 MSHia-DP-HC/CO2 危险区域ATEX 和 IECEx认证
TDS0066.pdf (166k)	1.3	双气体甲烷（HC）/CO2 红外传感器型号MSH-DP-HC/CO2/NC 非认证型
TDS0068.pdf (180k)		高分辨率甲烷红外传感器型号MSH-P/HR 和 MSHia-P/HR 危险区域ATEX 和 IECEx认证
TDS0069.pdf (281k)	1.5	高分辨率甲烷红外传感器型号MSH-P/HR/NC 非认证型
TDS0034.pdf (176k)	7.0	碳氢化合物红外传感器型号MSH-P/HC 和 MSHia-P/HC 危险区域ATEX 和 IECEx认证
TDS0035.pdf (168k)	7.1	碳氢化合物红外传感器型号MSH-P/HC/NC 非认证型
TDS0060.pdf (168k)	1.6	高浓度碳氢化合物红外传感器型号MSH-P/HHC 和 MSHia-P/HHC 危险区域ATEX 和 IECEx认证
TDS0061.pdf (161k)	1.6	高浓度碳氢化合物红外传感器型号MSH-P/HHC 非认证型
TDS0036.pdf (125k)	6.9	二氧化碳红外传感器型号MSH-P/CO2 和 MSHia-P/CO2 危险区域ATEX 和 IECEx认证
TDS0037.pdf (118k)	6.9	二氧化碳红外传感器 N型号MSH-P/CO2/NC 非认证型
TDS0054.pdf (126k)	1.7	高浓度二氧化碳红外传感器型号MSH-P/HCO2 和 MSHia-P/HCO2 危险区域ATEX 和 IECEx认证
TDS0055.pdf (118k)	1.7	高浓度二氧化碳红外传感器型号MSH-P/HCO2/NC 非认证型.
TDS0057.pdf (128k)	1.5	ppm量程二氧化碳红外传感器型号MSH-P/CO2 和 MSHia-P/CO2 危险区域ATEX 和 IECEx认证
TDS0058.pdf (121k)	1.5	ppm量程二氧化碳红外传感器型号MSH-P/CO2 非认证型
TDS0048.pdf (154k)	1.4	传感器类型各种可检测气体及量程范围
TDS0050.pdf (318k)	1.7	传感器相对交叉干扰系数
TDS0052.pdf (145k)	1.5	传感器订单代码

　

SSK10系列检测仪运用英国DYNAMENT公司领先世界的非色散红外传感器技术，可连续检测可燃性气体和有毒有害气体浓度并报警，是个人防护用检测设备。该系列产品可提供数字显示气体浓度值、检测过程最小、最大值，以及气体名称和环境温度、电池容量等信息。同时提供高低超限、毒气STEL和TWA、电池欠压和故障报警。SSK10操作简便，报警值可依用户需要设定，提供标准AA5#电池或可充电锂电池和充电座供用户选择，维护和使用费用低。

		SSK10 Tox 有毒气体和氧气检测仪 SSK10 Tox有毒气体和氧气检测仪采用了超低功耗、高性能微处理器和英国原装高质量电化学传感器，仪表具有温度补偿功能使检测值更加准确、可靠。测量误差为±3%FSD。报警点全量程可调，氧气可预设高低两个报警点，毒气检测具有STEL和TWA报警功能。用户可选择锂电池或AA5#电池，待机时间长。
		SSK10 Pellistor 可燃性气体检测仪(催化燃烧原理) SSK10 Pellistor使用高品质进口催化燃烧原理传感器检测可燃性气体，通过不同的校准系数达到能够检测多种不同的可燃性气体。报警点全量程可调，可预设2个报警点。
		SSK 10 Dual Gas 双气体红外原理检测仪（二合一）此系列气体检测仪是英国Dynament非色散红外传感器技术在中国最先应用的便携式仪表。传感器采用了单光源技术，由一个广谱红外光源、一个圆形反射式光通道、2个晶体滤光片分光、2个接收器、转换电路、温度补偿电路和供电输出电路组成。传感器通过滤光片得到所需要的波段，并且将光通路缩小到一个直径约20mm的圆形空间里，无衰减的镀金镜面反折射增加光通路长度，改变了传统红外检测器的结构，缩小了检测仪的体积。温度补偿功能使检测性能更加稳定可靠。具有抗干扰性、免维护和长寿命等优点。

FGD10系列探头分FGD10A 和 FGD10B 两个型号，该系列探头使用Dynament非色散红外原理传感器，用于检测可燃性气体和CO2气体。由于红外传感器的专利性设计，光学元件不在空气环境中暴露，避免了因灰尘等物质的覆盖造成的故障现象。内置的温度补偿功能，使传感器的性能更优越，探头的输出信号更稳定。

红外原理探头具有抗环境影响能力强、高测量精度、高输出稳定性等优势，符合欧洲ATEX 和 IECEx 标准。

　

		FGD10A型红外原理可燃气和二氧化碳检测探头非色散红外原理数字显示 4-20mA输出/继电器输出/RS232输出标定不需开启外盖工作、维护、报警状态LED指示灯，方便观察专用防护罩保护传感器部分检测气体包括CH4、丁烷、丙烷等可燃气和多种量程的CO2气体。
		FGD10B型红外原理可燃气和二氧化碳检测探头非色散红外原理 4-20mA输出/继电器输出/RS232输出维护通过2个按钮或使用调校器完成探头0点和校准灵敏度输出专用防护罩保护传感器部分检测气体包括CH4、丁烷、丙烷等可燃气和多种量程的 CO2气体
		FGD10A型电化学原理毒气和氧气检测探头电化学原理数字显示 4-20mA输出/继电器输出/RS232输出标定不需开启外盖工作、维护、报警状态LED指示灯，方便观察专用防护罩保护传感器部分检测气体包括一氧化碳, 硫化氢, 氨气等毒气和氧气。
		FGD10B型电化学原理气体检测探头电化学原理 4-20mA输出/继电器输出/RS232输出维护通过2个按钮或使用调校器完成探头0点和校准灵敏度输出专用防护罩保护传感器部分检测气体包括一氧化碳，硫化氢，氨气等毒气和氧气。
		FGD3本安型电化学原理毒气检测探头电化学原理数字显示 4-20mA输出/继电器输出/RS232输出标定不需开启外盖工作、维护、报警状态LED指示灯，方便观察专用防护罩保护传感器部分检测气体包括一氧化氮、二氧化氮、硫化氢、氨气、二氧化氮、氢氰酸、磷化氢、二氧化硫等特殊有毒气体
		FGD10A型催化燃烧原理可燃气检测探头催化燃烧原理数字显示 4-20mA输出/继电器输出/RS232输出标定不需开启外盖工作、维护、报警状态LED指示灯，方便观察专用防护罩保护传感器部分检测可燃气体。
		FGD10B型催化燃烧原理可燃气检测探头催化燃烧原理 4-20mA输出/继电器输出/RS232输出维护通过2个按钮或使用调校器完成探头0点和校准灵敏度输出专用防护罩保护传感器部分检测可燃气体。

火焰探头简介。

　

		40系列UV/IR火焰探头 UV/IR双传感器快速响应：150毫秒可在恶劣环境下（冰、雪及冷凝）工作的加热窗口设计高适应性和兼容性的多输出选项：报警继电器，0-20mA信号，HART协议，兼容RS485总线达到SIL2等级（TUV）平均无故障工作时间大于150000小时可通过HART或RS485进行编程通过在一类区域使用的防爆认证：ATEX，IECEx，FM，CSA。
		40系列三频红外火焰探头 3频设计，长距离报警，极低的误报敏感度可选，无交叉检测区域可在恶劣环境下（冰、雪及冷凝）工作的加热窗口设计高适应性和兼容性的多输出选项：报警继电器，0-20mA信号，HART协议，兼容RS485总线达到SIL2等级（TUV）平均无故障工作时间大于150000小时可通过HART或RS485进行编程通过在一类区域使用的防爆认证：ATEX，IECEx，FM，CSA。

在线式气体检测控制器，一般安装在安全区域或仪表室内，它为现场检测探头提供电源并接收由探头反馈回的检测信号，具有显示现场气体浓度、报警指示、向上位机提供信号，以及通过继电器控制外围设备（如外接报警器、排风等）。

LC系列控制器可以连接SSC公司的所有可燃气探头、毒气和氧气探头，也可以连接其他公司生产的4-20mA信号的检测探头。

SSC公司的LC系列控制器设计紧凑、合理，操作简单，采用大屏幕显示屏显示，信息清晰、明确。

		LC2 型1-2通道控制器 2独立通道连续检测方式每通道2级浓度报警，1个故障报警 4-20mA 输出 24V DC 或 220V AC电源
		LC4 型4通道控制器 4独立通道连续检测方式每通道2级浓度报警，公共3级报警，1个故障报警 4-20mA 输出 24V DC 或 220V AC电源
		LC8 型8通道控制器 8独立通道连续检测方式每通道2级浓度报警，公共3级报警，1个故障报警每通道4-20mA 防护等级IP65 3A 240VAC 无源触点继电器 24V DC 或 120V AC 或 230V AC电源
		WinPro 总线制监控系统　备用冗余处理器保证无故障监测最多64通道接入，直接总线或网络输出符合ATX100A和SIL3（EN50402）标准双总线模块化结构，两套独立系统，安全可靠友好简单的操作界面，方便实用超大屏幕，显示丰富可存储5天数据，并进行制图打印

		正压式空气呼吸器 SDP1100（欧版舒适型）同类产品最轻面罩：球面大视野、双重防雾、抗冲击、耐高温可与多种呼吸器产品互通流线型背板可以使负重分散至腰部减压阀：输出量大
		双瓶正压式空气呼吸器 SDP1100 同类产品最轻储气量大，供气时间长，可以实施他救可以快速转换为单瓶 4.7L和6.8L可选可选双瓶带他救接口配置

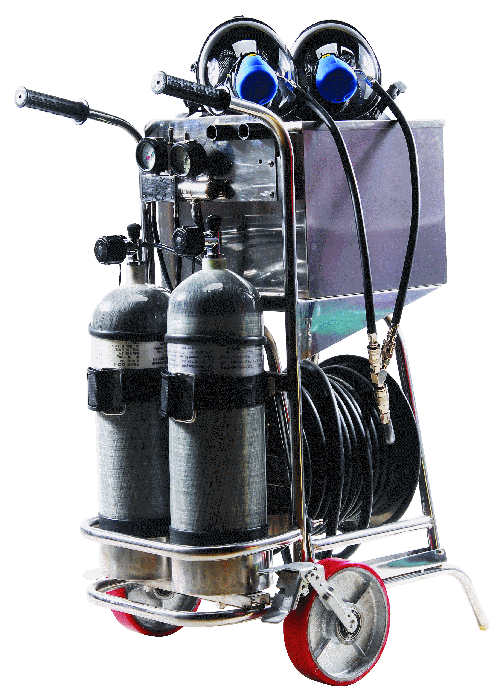

		车载式移动供气源 RHZKF2×6.8/30CC 车载式移动供气源具有独特的刹车装置车载式移动供气源可以作用于狭窄的空间车载式移动供气源的工作半径最长可达到90米车载式移动供气源的车身不生锈、采用SUS304不锈钢车载式移动供气源可以快速逐个更换气瓶，不影响供气车载式移动供气源符合标准: Q/SHBY01-2007《移动式长管呼吸器》

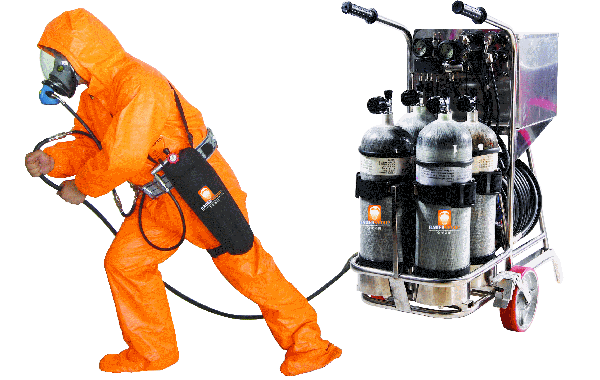

		车载式移动供气源 RHZKF4×6.8/30CC 车载式移动供气源具有独特的刹车装置车载式移动供气源可以作用于狭窄的空间车载式移动供气源的工作半径最长可达到90米车载式移动供气源的车身不生锈、采用SUS304不锈钢车载式移动供气源可以快速逐个更换气瓶，不影响供气车载式移动供气源符合标准: Q/SHBY01-2007《移动式长管呼吸器》
		便携式移动供气源 RHZKF4×6.8∕30BC 便携式移动供气源可作用于狭窄的空间便携式移动供气源的工作半径可达到90米便携式移动供气源可以快速逐个更换气瓶,不影响供气便携式移动供气源可以和任何类型消防车配合搭载作业便携式移动供气源特别适合于复杂地形作业（山地、地面不平等）便携式移动供气源的操作简单、功能强大、携带方便车载式移动供气源符合标准: Q/SHBY01-2007《移动式长管呼吸器》

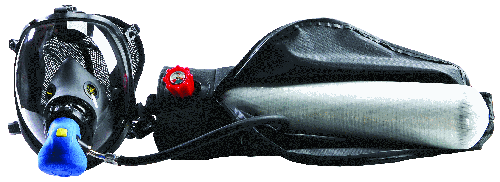

		EEBD1100紧急逃生呼吸器紧急逃生呼吸器是按需供气式，可反复使用紧急逃生呼吸器是Y型设计，带表瓶阀，常压指示紧急逃生呼吸器可预防紧急逃生过程中发生意外，保持充分供气紧急逃生呼吸器有碳纤维气瓶、工作压力为30MPa，有2升、3升可选紧急逃生呼吸器夜视压力表，在复杂昏暗的环境，可以清晰读出瓶内储气量紧急逃生呼吸器可斜挎在肩上，完全解放双手用于逃生中其他防护操作紧急逃生呼吸器不受浓烟与外界恶劣环境的影响紧急逃生呼吸器使用时间为15－25分钟，可使工作人员快速从危险环境撤离

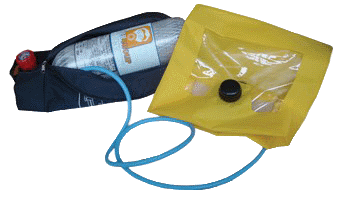

		手轮开启式恒流紧急逃生空气呼吸器手轮开启式恒流紧急逃生空气呼吸器是抢险救灾以及突发事故时逃离危险气体及缺氧环境时使用，呼吸时使用气瓶内气体，不依赖外界环境气体，以恒定的流量向头罩内供气，供使用人员呼吸。

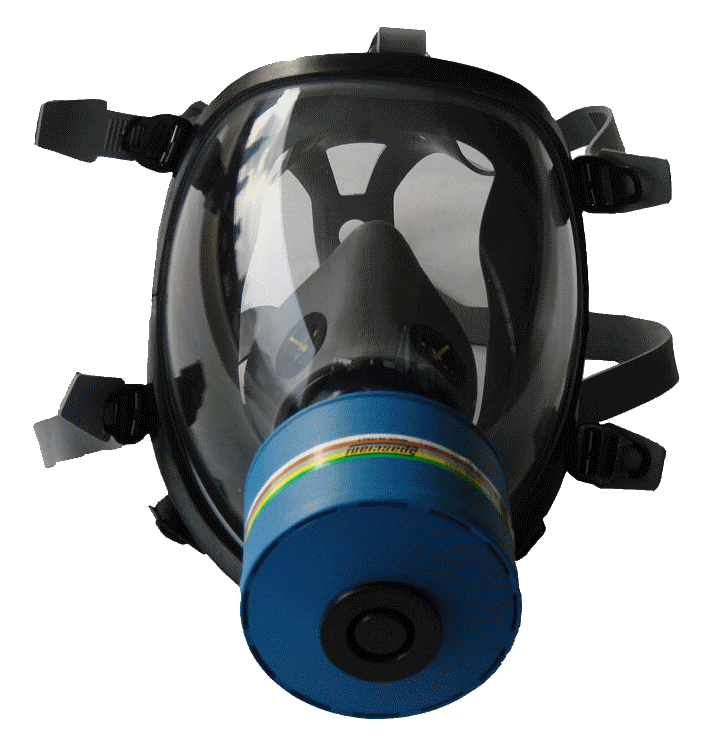

		WILLSUN 过滤式防毒面具过滤式防毒面具是亚洲人专用面具、密切贴合脸形设计，永不上雾，独特双重防雾功能过滤式防毒面具是独特的球面设计，视野率达98%以上，任何恶劣环境下都可轻松自如工作过滤式防毒面具是硅橡胶材质，柔软舒适过滤式防毒面具的镜片外表面采用国外最先进的硬化处理技术加工，延长使用寿命是普通防毒面具的3~4倍过滤式防毒面具具有强大的抗冲击能力，是您企业最安全的选择过滤式防毒面具有单罐与双罐可选，为您的员工提供最佳安全保护
		Junior（J II-E）呼吸空气压缩机最大压力：330巴动力：三相电机输送量：100l/min 转速：2300r/min 充气时间：2min 过滤系统：TRIPLEX P21 尺寸（长、宽、高cm）：66X36X42 净重：46公斤
		Junior（J II-W）呼吸空气压缩机最大压力：330巴动力：两相电机输送量：100l/min 转速：2300r/min 充气时间：2min 过滤系统：TRIPLEX P21 尺寸（长、宽、高cm）：66X36X42 净重：46公斤

　
