MQ-K7型一氧化碳气体传感器
MQ-K7型一氧化碳气体传感器

详细介绍

用途:

用于对一氧化碳气体的检测、检漏、报警设备中作传感元件。

特点:

灵敏度高 、稳定性好、选择性好、线性好、寿命长、信号输出大。

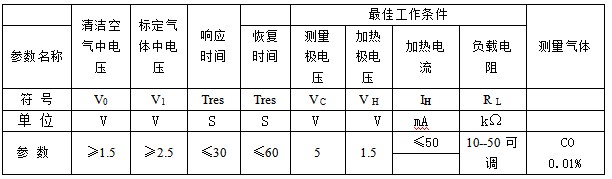

规格型号:

外形结构:

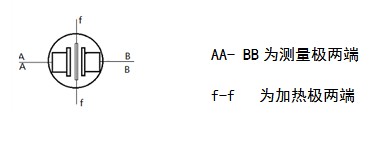

元件符号:

测试电路:

注意事项:

初期通电时加热极电压需先5V预热3-5分钟后转换1.5V加热检测1--3分钟后转到5V加热清洗10秒-15秒然后转为1.5V 1-3分钟循环工作。



MQ-K1半导体空气污染传感器
MQ-K1半导体空气污染传感器
MQ-K2型可燃气、烟雾传感器
MQ-K2型可燃气、烟雾传感器
MQ-K3型酒精传感器
MQ-K3型酒精传感器
MQ-K4型天然气传感器
MQ-K4型天然气传感器
MQ-K5型可燃性气体传感器
MQ-K5型可燃性气体传感器
MQ-K6型液化气传感器
MQ-K6型液化气传感器
MQ-K7型一氧化碳气体传感器
MQ-K7型一氧化碳气体传感器
MQ-K8型氢气传感器
MQ-K8型氢气传感器
MQ-K9型一氧化碳可燃气体传感器
MQ-K9型一氧化碳可燃气体传感器
MQ-K10型抗干扰甲烷传感器
MQ-K10型抗干扰甲烷传感器
MQ-D1型低功耗气体传感器
MQ-D1型低功耗气体传感器
MQ-D2型半导体空气污染传感器
MQ-D2型半导体空气污染传感器
MQ-D3型酒精传感器
MQ-D3型酒精传感器
MQ-D4型天然气传感器
MQ-D4型天然气传感器
MQ-D5型可燃性气体传感器
MQ-D5型可燃性气体传感器
MQ-D6型液化气传感器
MQ-D6型液化气传感器
MQ-D7型一氧化碳气体传感器
MQ-D7型一氧化碳气体传感器
MQ-D8型氢气传感器
MQ-D8型氢气传感器
MQ-D9型一氧化碳可燃气体传感器
MQ-D9型一氧化碳可燃气体传感器
MQ-ZC型载体催化传感器
MQ-ZC型载体催化传感器


一、半导体传感器工作原理:

当传感器加热到350℃时,在没有氧气的情况下,自由电子很容易流过二氧化锡(SnO2-x)粒子的晶界。在纯净空气中,氧气(靠电子亲和力捕获自由电子)吸附在二氧化锡的表面,并在晶体上形成一个势垒这一势垒(空气中的eVs)限制了电子的流动,并导致电阻的增加。当传感器接触到含有还原性气体时,如可燃气体,一氧化碳等等,二氧化锡的表面吸附这些气体分子并产生氧化作用从而降低了势垒,使电子更容易流动,这样降低了电阻。

气体与表面氧之间的反应,因传感器元件的温度和传感器原材料活性的不同而变化,我们设计了各种各样的传感器,它们通过选择传感器温度与传感器原材料活性的最佳组合,使传感器具有了不同的敏感度和选择性。

二、载体催化传感器工作原理:

QMZC型载体催化元件由工作元件(D)和比较元件(C)组成,将这两个元件分别接在惠斯登电桥上,在规定的工作电压下,在清洁的空气中将电桥调平衡。当元件接触到可燃性气体时,工作元件(D)发生催化燃烧反应,使元件阻发生变化,使电桥输出一个与可燃气体浓度成正比的输出信号,实现对可燃气体浓度的检测、监控。

三、半导体传感器使用注意事项:

元件初期工作需予热3--5分钟

环境温度: -10℃~50℃

相对湿度: 95%RH

使用寿命: 连续工作5年

四、一氧化碳传感器使用注意事项

1、初起工作时加热灯丝电压先用预热3-5分钟后开始工作。转换1.5V加热检测1--3分钟后转到5V清洗15-20秒,然后5V 15-20秒,1.5V 1-3分钟秒循环工作。(当标定报警点时必须在1.5V 3分钟内完成,如完不成时必须转入5V清洗15-20秒清洗后,再转换到1.5V加热检测1--3分钟时在进行标定)
建议整机调试过程:

1)、老化8H以上后,从老化台到放入调试箱的断电时间应在30分分钟内完成。将老化后的报警器通电自检完后,在调试箱中注入100ppmCO气,(稳定后, 转换到1.5V加热检测1--3分钟时在进行标定)在3分钟内完成,否则必须转入5V清洗15-20秒后,在进行标定

2)、放完气箱中气体, ,重新注入150ppmCO气体并计时,待电压不再上升时记录时间,不能超过5分钟,并都要求探测器处于报警状态.

五、载体催化传感器使用注意事项:

1、使用时按规定工作电压值,通电老化1小时以上。

2、测试时先测定空气中输出电压值,待空气中输出电压值稳定后,再进行测试。

3、配气时,待气体扩散均匀后再把元件置入配气装置中进行测试。

4、元件采用纯铂丝制作,避免跌落或撞击。

5、工作电压必须在技术条件规定范围内,不可高压冲击,以免损坏。

6、环境工作条件: 环境温度:-10℃—+40℃ 相对温度 :≤90RH

7、长期存放时应置于干燥、空气清洁的环境中保存。
