STR-1510热释电红外探测器

[时间:2010-9-9 11:28:41] [点击:1739] [分类:高性能热释电红外探测器系列]





用途:

带有锗晶体窗口,专门用于铁路货车热轴温度的检测。

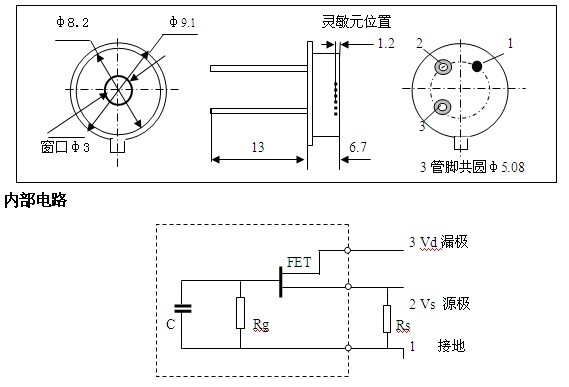

探测器结构

技术参数:



技术指标 代表符号 典型值 单位
探测器灵敏元面积 A2 Φ1 mm2
窗口材料 锗窗口
源极直流工作电压

工作电压

Vsd

VD

0.4—0.7

2—15

V

V

探测器视场 θ ≤70
放大器输出信号 Vo(500. 10) ≥2000±15% mV
放大器输出噪声 VN(10. 4) ≤5±20% mVrms
电压响应率(无窗口) Rv(500. 10) ≥1300±20% V/W
比探测率(无窗口) D*(500. 10. 1) ≥4×108 cmHz½/W
工作温度范围 T -40 — +70




说明:Rv(500. 10)和D*(500. 10. 1)的计算采用无窗口时的信号值Vo

气体传感器   报警传感器   火焰传感器


自动灯开关传感器   滤光片


温度传感器

组合


热释电红外探测器
    热释电红外探测器是利用材料的热释电效应,材料的极化强度随温度变化而探测红外辐射的光接收器件,目前广泛采用锆钛酸铅(PZT)、钽
酸锂(LiTaO3)和硫酸三甘肽(TGS)热释电材料制作红外探测器。这种器件具有探测度高、响应波段宽、响应时间短、能在室温下工作而不需致冷等一系列优点,可广泛应用于各种光谱测量、辐射功率测量、非接触温度测量、气体分析、入侵报警、火焰探测、自动照明等领域。

 主要特点
1、能在室温工作,不需要任何致冷装置;
2、具有广谱响应,可用于探测引起热释电材料温度变化的任何辐射;
3、结构紧凑,使用方便于;
4、无需外部偏置场;
5、对微小的温度变化有响应,能探测瞬变信号。

 性能参数
型号参数 STL 102 STL 100 STL 101 测试条件
灵敏元类型 锆钛酸铅 钽酸锂 钽酸锂
灵敏元尺寸 2.0×1.0mm ¢2.mm ¢1.8mm
窗口尺寸 4.0×3.0mm ¢5.0mm ¢1.8mm
窗口片厚度 0.5mm 0.7mm 1.0mm
工作波长 5.0~14.0µm 0.27~9.5µm 中心波长:4.24µm
半带宽:0.18µm

 响应率 ≥700V/W ≥900V/W ≥900V/W 500K,10Hz,25℃,无窗口
响应时间 <1s <0.5s <0.5s
探测度 ≥6.0×107
cmHz1/2w-1
≥3.0×108
cmHz1/2w-1
≥3.0×108
cmHz1/2w-1
500K, 10Hz,1Hz,25℃,无窗口
噪声 <500nV/WHz1/2 <350nV/Hz1/2 <350nV/Hz1/2 10Hz,1Hz,25℃
视场 1200×1100 1300 1300
工作电压 2.0~15V 2.0~15V 2.0~15V
工作电流 8~24µA 8~24µA 8~24µA
源极电压 0.4~1.5V 0.4~1.5V 0.4~1.5V
输出阻抗 5~10KΩ 5~10KΩ 5~10KΩ RS=47KΩ,25℃
工作温度 -20℃~70℃ -20℃~70℃ -20℃~70℃
保存温度 -30℃~80℃ -30℃~80℃ -30℃~80℃
主要用途 自动门、自动灯开关 气体分析、辐射(温度)测量 火焰探测、气体析

 辐射测温用红外传感器说明书
    各种非接触式的副射测温仪已广泛进入市场,作为该仪器的关键部件—副射测温用专用红外传感器,也越来越成熟可靠。本厂生产的TL-100,TL-200,TZ-100,TZ-200热释电传感器是专门为辐射测温设计的实用化红外传感器,具有高灵敏度,高可靠性及抗干扰能力强等优点。

  STL-100型 STL-20型 STZ-100型 STZ-200型
灵敏元材料 LiTaO3 LiTaO3 PZT PZT
灵敏元尺寸 ¢1mm ¢2mm ¢1mm ¢2mm
窗口材料 Ge镀膜 Ge镀膜 Ge镀膜 Ge镀膜
工作波长 8~14µ 8~14µ 8~14µ 8~14µ
测温范围 -20~+500℃ -20~+500℃ -20~+500℃ -20~+500℃
探测率(D ≧2×108 ≧2×108 ≧4×107 ≧4×107
响应率
Rv(v/w)
≧800 ≧200 ≧200 ≧50

 火焰传感器说明书
灵敏元材料 LiTaO3 灵敏元面积 ¢2mm
滤光片俯视场角 ≥1000 滤光片中心波长 =4.4µ
波长半宽度 ∆γ≤0.2µ 传感器探测率 (D)D*(γ)
=4.4m=3~5×108  Cm Hz1/2W-1
传感器噪声 VN  ≤3 ×10-7  V/Hz1/2  响应率  RV  ≥500V/W      F0  =10Hz

 气体分析传感器说明书
灵敏元材料 LiTaO3  灵敏元面积 ¢2mm
滤光片俯视场角 ≥1000 滤光片中心波长 根据不同气体自选
CO2= 4.26m;
CO4  =4.65m;
HC化合物=3.4m等
波长半宽度 ∆γ≤0.2µ 传感器噪声 VN  ≤3 ×10-7  V/Hz1/2
传感器噪声 VN  ≤3 ×10-7  V/Hz1/2  响应率  RV  ≥500V/W






专业的红外分析器件   热释电传感器

Perkinelmer热释电探测Pyroelectric sensor,材料钽酸锂
多通道热释电探测器 封装 灵敏元面积(mm*mm) 响应率(V/W) 备注
PYS3228TC G1/G20 TO-5 1.5*1.5 3500 双通道带补偿红外气体传感器,测量气体CO
PYS3228TC G2/G20 TO-5 1.5*1.5 3500 双通道带补偿红外气体传感器,测量气体CO2
PYS3228TC G5/G20 TO-5 1.5*1.5 3500 双通道带补偿红外气体传感器,测量气体HC
德国MICRO-HYBRID公司生产高性能热释电探测器,同时生产热电堆探测器和红外光源。热释电探测器有电流或电压模式可选择,封装TO-39.电流模式可选择不同的放大增益。MH公司的热释电探测器特性如下:
   1.4微米厚的
PTZ热释电薄膜,具备低发热。特殊的结构,无需像传统钽酸锂探测器采用补偿结构。
   热时间常数(thermal time constant)几乎10倍快于传统的钽酸锂探测器
   低噪声敏感
   高温封装型号,温度可达180摄氏度。
这些新的热释电探测器可用于高温封装,支持温度达180度。MH公司可以提供所有的红外零件,热电堆、热释电探测器和红外光源在高温封装中。
应用包括:NDIR气体传感器和火焰探测产品。高温版本的产品可以用于需要高温灭菌、工业测量、油和气检测、太空应用。
MH公司已经通过TS 16949:2009 和 ISO 9001:2008认证
应用包括:火焰探测/工业和医学气体分析/易爆性探测/非接触性温度测量/光谱计/过程温度监测/射线计/分析仪器
型号 通道数 模式 供电 最优频率HZ 响应率(V/W) 探测率D*(cmHz1/2/W) 捕获面积mm*mm 应用
PS1x1C2-A-S1.5 1 电流 双电源 2-55 175000 2.8×10^8 1.5×1.5 气体分析
PS1×1C8-A-S1.5 1 电流 双电源 1-12 1100000 5.5×10^8 1.5×1.5 气体分析
PS1×1U2-A-S1.5 1 电流 单电源 2-55 175000 2.8×10^8 1.5×1.5 气体分析
PS1×1U8-A-S1.5 1 电流 单电源 1-12 1100000 5.5×10^8 1.5×1.5 气体分析
PS1×3C10-A-D3.7 1 电流 双电源 1-100 2000 2.2×10^8 直径3.7 火焰探测
PS1×3C2-A-D3.7 1 电流 双电源 1-25 275000 4.32×10^8 直径3.7 火焰探测
PS1×3U10-A-D3.7 1 电流 单电源 1-100 2000 2.2×10^8 直径3.7 火焰探测
PS1×3U2-A-D3.7 1 电流 单电源 1-25 275000 4.32×10^8 直径3.7 火焰探测
PS1×4V1-A-S1.5 1 电压 单电源 0.2-3 950 2.09×10^8 1.5×1.5 气体分析
PS2x1C2-A-S1.5 2 电流 双电源 2-55 175000 2.8×10^8 1.5×1.5 气体分析
PS2×1C8-A-S1.5 2 电流 双电源 1-12 1100000 5.5×10^8 1.5×1.5 气体分析
PS2×1U2-A-S1.5 2 电流 单电源 2-55 175000 2.8×10^8 1.5×1.5 气体分析
PS2×1U8-A-S1.5 2 电流 单电源 1-12 1100000 5.5×10^8 1.5×1.5 气体分析
PS2×4V1-A-S1.5 2 电压 单电源 0.2-3 950 2.09×10^8 1.5×1.5 气体分析
PS4x2C1-A-S1.5 4 电流 双电源 3-55 125000 1.7×10^8 1.4×1.4 气体分析
高温传感器-55度 - 180度
PS2×1V1HT180 2 电压 单电源   175 2.0*10^8 1.5×1.5 气体分析
传感器评估工具,针对双通道和4通道标准可选滤光片



专业提供红外火焰探测器LHI807TC-G3,能够精确探测红外线的强度。火焰探测器(flame detector)是探测在物质燃烧时,产生烟雾和放出热量的同时,也产生可见的或大气中没有的不可见的光辐射。因为,明火发出的红外信号最大波长大约为4.4μm,其它高温物体则约为2μm,日光仅为0.5μm,所以可以通过感知探测火焰燃烧的红外线强度实现预警功能,把火焰中特有的波长在4.4μm附近的CO2辐射光谱作为探测信号。 LHI807TC-G3详细资料




 热释电红外探测器

薄膜热释电红外探测器,可以覆盖1.3um-25um的红外谱段,灵敏度高,频率响应特性好,拥有14项专利技术,性能优良。广泛应用于气体检测分析、FTIR、人流计数等领域

FLAME_2012
PY-ITV-DUAL-TO39(3+1)Jan2011


薄膜热释电红外探测器,可以覆盖1.3um-25um的红外谱段,灵敏度高,频率响应特性好,拥有14项专利技术,性能优良。广泛应用于气体检测分析、FTIR、人流计数等领域


美国Judson公司锗红外探测器,覆盖光谱范围800nm-1800nm,不同探测面积及制冷温度可选,包括非制冷、半导体制冷及液氮制冷



美国Judson公司铟镓砷(InGaAs)探测器 工作在0.8um-2.6um的波长范围内,提供快速响应时间、一致性好、极好的灵敏度及长时间工作的稳定性






美国Judson公司砷化铟(InAs)探测器提供不同级别半导体制冷,覆盖波长范围为1um-3.8um。砷化铟探测器还可提供优秀的脉冲响应,适合监控探测快速脉冲激光






美国Judson公司硫化铅(PbS)探测器为光导型,光谱探测范围为 1um-3.5um 。主要应用为:气体检测、光学测温、火焰光度计、湿度分析仪、医疗气体分析等






美国Judson公司硒化铅(PbSe)探测器为光导型,光谱探测范围为 2um-6um。主要应用为:气体检测、光学测温、火焰光度计、湿度分析仪、医疗气体分析等






美国Judson公司锑化铟(InSb)探测器为光伏型,光谱范围 1um-5.5um,标准产品均采用液氮杜瓦制冷






美国Judson公司碲镉汞(HgCdTe)探测器 分为光伏型和光导型, 光伏型波长范围在0.5um-5.5um之间,不同型号的截止波长分别为2.8um,5.0um 5.5um. 光导型波长范围在2um-26um之间,不同型号的截止波长分别为5um,12um,26um
