实心轴编码器ISC3004
深圳SUNSTAR科技-专业位移传感器,电子尺,角度传感器,电阻尺,导电塑料电位器,电位器,线绕电位器,角度仪,角位移传感器,位置传感器,倾角传感器,拉绳位移传感器,拉绳电子尺,光栅位移传感器,编码器,光栅尺生产商
深圳SUNSTAR科技-专业位移传感器,电子尺,角度传感器,电阻尺,导电塑料电位器,电位器,线绕电位器,角度仪,角位移传感器,位置传感器,倾角传感器,拉绳位移传感器,拉绳电子尺,光栅位移传感器,编码器,光栅尺生产商   特性一览
※ 体积小,重量轻,结构紧凑,安装方便。

※ 外径Ф30,止口Ф15,轴径Ф4,电缆侧出。

※ 适用于精密工作环境,办公自动化等领域。



型号说明: ISC3004 - 701   G   100   B Z 1 - 5-12   C
产品型号   型号扩展   航插·电缆   输出脉冲数   Z信号识别   电源电压   输出方式
可选脉冲: ≤600p/r 或依据用户要求。
型式举例: 基本型号ISC3004,电缆侧出C,输出脉冲数100 p/r,Tz =1T,电源电压DC5-12V,集电极开路输出C。记为:ISC3004-701G100BZ1-5-12C。


●接线表(实际接线以编码器标牌为准)
信号
+5V
OV
SIG A
SIG A
SIG B
SIG B
SIG Z
SIG Z
屏蔽
导线颜色
绿
N.C
插座号(7芯)
1
4
3
-
5
-
2
-
6
插座号(9芯)
1
4
5
7
3
6
2
8
9

●技术参数
输出波形  方波 工作温度  -25°C~80°C
消耗电流  ≤100mA 储存温度  -40°C~100°C
响应频率  0~100KHz 工作湿度  30~85% 无结露
载 空 比  0.5T+/-0.1T 电源电压  DC+5+/-5%或+5~12V、+12~24V
最大转速  3000rmp 抗 冲 击  980m/s2,6ms,XYZ方向各2次
转动惯量  3.5 x 10-6Kgm2 抗 震 动  50m/s2,10~200Hz,XYZ方向各2h
起动力矩  1.5 x 10-3Nm(+25°C) 工作寿命  MTBF≥20000h(+25°C,2000rpm)
轴最大负载  径向15N;轴向10N 输出电压  高电平Vh≥85%Vcc,低电平Vi≤0.3V
防  护  防水、防油、防尘 IP54 质  量  0.1kg

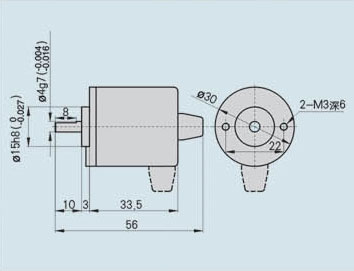

●安装尺寸(单位:mm)
