WYJL大量程铰链系列线性位移传感器

量程 10-400mm

一、产品介绍:

    WYJL系列产品用来测量存在摆动情况的位移变化铝制外壳做阳极电泳处理,外观靓丽,耐腐蚀性强。由于内部采用导电塑料,产品可以在流畅运行的基础上输出低噪顺滑信号。采用自动纠偏的连接装置, 15 °的连接角度偏差不会带来任何负面影响。归因于电阻轨道的线性修刻技术,提供给您的不仅是合乎要求的线性度,而且可以随您所愿的将电阻修刻到您指定的数值,例如5678Ω或者 8765Ω

二、技术参数:

可用电性行程

10~400mm

电性总行程

13~403mm( 可用行程上加 3mm)

机械行程

15~405mm( 可用行程上加 5mm)

总长度

115~505mm( 可用行程上加 105mm)

电阻

10~25mm 5K Ω ,50~400mm 5K Ω

线性度

0.05%(行程>275mm)

工作电压

24VDC

输出信号

0~5V,0~10V,4 ~ 20mA

工作温度

-50℃--+150℃

振动频率

5 ~ 2000HZ

使用速度

10m/s max

震动系数

20g

冲击系数

50g

寿命

>100*1000000ycles

防水防尘能力

IP65

三、接线定义

1 号棕色为电源正极, 2 号黑色为信号线, 3 号蓝色为电源负极

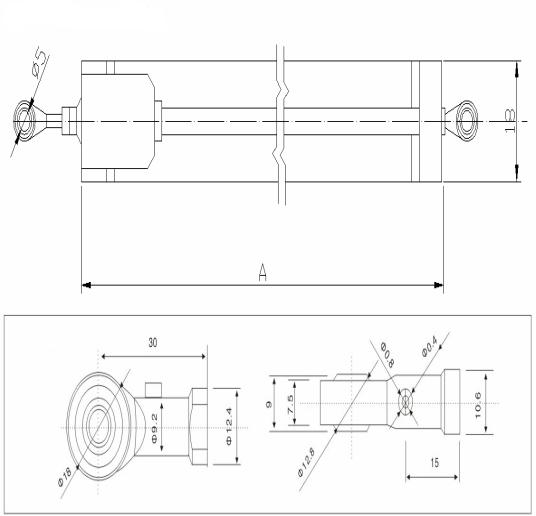

四、机械尺寸图

声明:

以上表中所列数据,是在环境温度 25 ℃,相对湿度 52% ,传感器作为分压器使用时(电刷电流不超过 1 μ A )的情况下的测试结果。
