WYDC系列高精度位移传感器

一、产品概述

WYDC系列高精度位移传感器,是将直线移动的各种机械量转换成相应的电量(电压量、电流量),用于位移的自动测量和自动控制。广泛应用于机械、电力、发电厂、航空航天、冶金、煤炭、石油、铁路、等行业的工矿企业、科研院所、大专院校、军工单位产品开发与应用的自动测量与自动控制。

二、用途及特点

WYDC系列位移传感器具有良好的环境适应性、使 用寿命长、灵敏度和分辨率高的特点。使用时只要把壳体夹固在参照物上,其测杆顶( 或夹固)在被测点上,就可以直接测量物体。输入电压± 9V~±15V,输出信号± 5V或0~5V或4~20mA的信号,可与数显表配合 使用。该产品具有较强的抗干扰能力,可在潮湿,大电流或强磁场等恶劣环境下工作,适宜遥测。

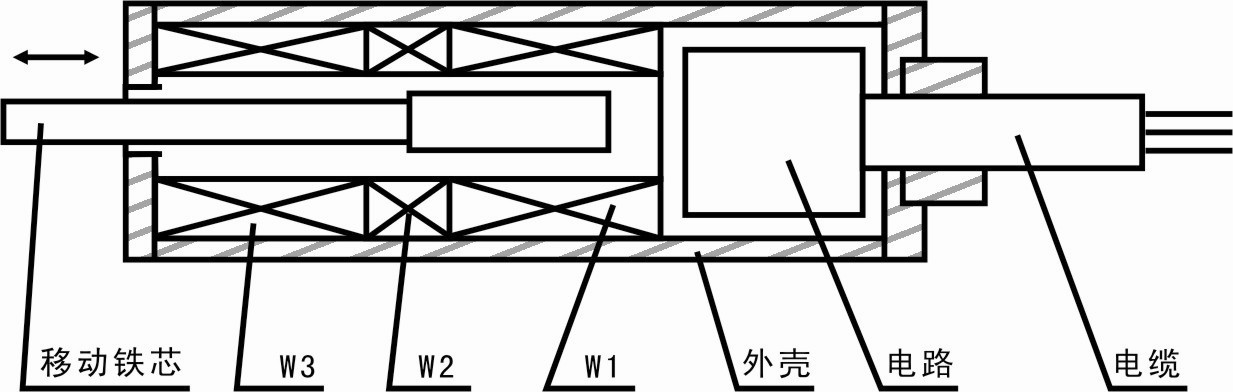

三、原理及结构

传感元件为差动变压器。它由三个螺纹线圈、移动铁芯测杆、导磁外壳组成。位于中部的 W2为励磁线圈,两端W1、W3线圈反向连接为差动信号线圈。当铁芯位于中间位置时,输出信号为零;当铁芯上下移动时输出一个与铁芯位移呈线性关系的电气信号,通过电子路输出标准直流电压(电流),实现位移测量。







四、使用注意事项

1、 传感器测杆应与被测物垂直接触。

2、 请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲, 否则会严重影响测杆的活动灵活性。传感器不可敲打、跌落。

3、 避免所有引线在焊接处和电缆的夹固处断线。

4、 夹持传感器壳体时应避免松动,但也不可用力太大、太猛。

5、 安装传感器时应调节(挪动)传感器的夹持位置,使其位移变化不超出测量范围,既通过观测位移读数,使位移在预定的变化内,信号输出不超出额定范围。

五、 技术参数

量程

0~1000mm

线性度

0.05/0.1/0.2/0.5%F·S

分辨率

0.01%F·S

供电电压

± 9~±18V +9~+24V

输出信号

0~5V/0~±5V/0~10 mA

4~20 mA /1~5VDC

温度系数

0.01~0.03%FS/℃

噪声

<1mVrms、10mVpp

输出波纹

<10mA峰峰值
<1mV峰峰值

环境温度

-10~60℃/-35~80℃/-50~120℃

测杆形式

弹簧复位 / 限位滑杆/自由滑杆

滑杆连接头

球测头 /M3*10mm

防护等级

IP67

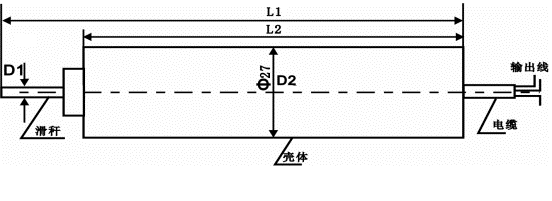

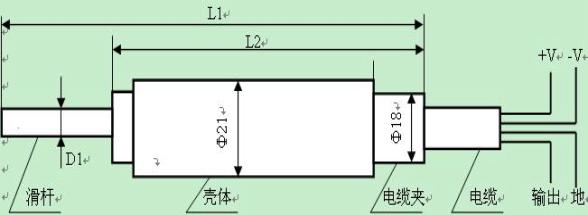

六、外形尺寸图



图 1

图 2

七、外形尺寸说明 单位 : mm

尺寸

量程

D1

D2

L2

L1

  尺寸

量程

D1

D2

L2

L1

±1(0~2)

Ф5

Ф 21

Ф 27

195

210

±75(0~150)

Ф6

Ф 21

Ф 27

385

555

±2.5(0~5)

195

215

±100(0~200)

435

855

±5(0~10)

215

240

±125(0~250)

565

835

±10(0~20)

265

300

±150(0~300)

565

885

±20(0~40)

Ф6

235

290

±200(0~400)

685

1105

±35(0~70)

275

360

±250(0~500)

785

1305

±50(0~100)

335

450

±500(0~1000)

Ф8

1450

2470

注: 电流输出时 , 在输出与地线之间接250Ω精密电阻, 进行I/V变换。 L1为滑杆拉出全量程的最大尺寸,滑杆连接螺纹M3×10mm。 可按用户要求设计生产。

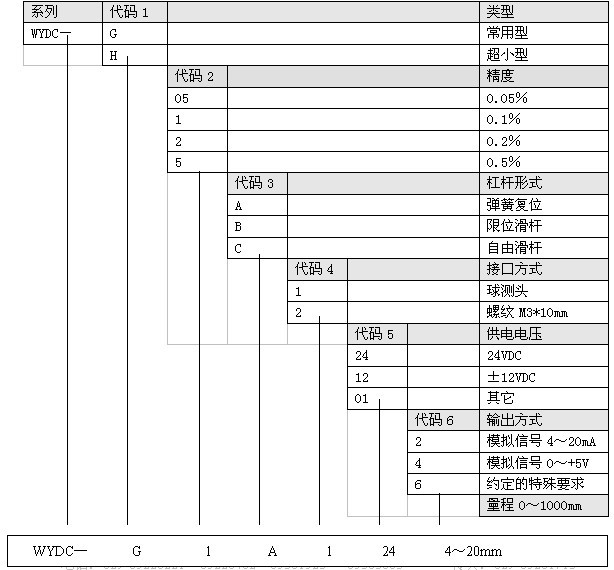

八、选型指南
