WYX小型位移传感器

一、产品介绍

WYX小型位移传感器主要测量0~40mm位移量,该产品具有体积小、灵敏度和分辨率高的特点。传感器结构采用机电分体型,传感器壳体尺寸有Φ 8、Φ12可选。

二、技术参数

量 程

0~40mm

线性度

0.05/0.1/0.2/0.5 %F·S

分辨率

0.01%F·S

供电电压

± 9~±18V/ 9~24V

输出信号

4~20mA/1~5V /0~±5VDC

温度系数

0.01~0.03%FS/℃

噪声

<1mVrms、10mVpp

输出波纹

<10mv峰峰值
<1mv峰峰值

环境温度

-10~60℃/-35~80℃/-50~120℃

测杆形式

弹簧复位 / 限位滑杆/自由滑杆

滑杆连接头

球测头 /M3*10mm

防护等级

IP67

模块尺寸

TS-2 : 70×70×27mm TS-3 : 66×56×24mm

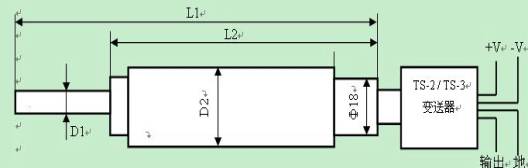

三、外形尺寸图

四、尺寸说明 单位:mm

D2

尺寸

D1

L2

L1

Ф8

±1(0~2)

Ф4

86

100

±2.5(0~5)

86

105

±5(0~10)

96

120

±10(0-20)

133

172

Ф12

±1(0~2)

76

92

±2.5(0~5)

74

95

±5(0~10)

85

108

±10(0~20)

157

190

±15(0~30)

157

205

±20(0~40)

128

180

注: L1 为滑杆拉出全量程的最大尺寸,滑杆连接螺纹 M2.5×5mm ; 可按用户要求设计生产。
