WYF分体式位移传感器

( 传感元件与电路模块分离 )

一、产品介绍

WYF分体式位移传感器由传感元件与电子电路组成, 用直流电压供电,输出标准的直流电压、电流信号,可广泛应用于直线位移测量。
该产品具有良好的环境适应性、使用寿命长、灵敏度和分辨率高的特点。传感器结构上是机电分体模块型,机电分体模块型的传感元件与电路模块分离,具有传感器长度尺寸小,电路模块可安装在任意位置的优点。

二、技术参数

量程

0~1000mm

线性度

0.05/0.1/0.2/0.5%F·S

分辨率

0.01%F·S

供电电压

± 9~±18V +9~+24V

输出信号

0~5V/0~±5V/0~10 mA

4~20 mA /1~5VDC

温度系数

0.01~0.03%FS/℃

噪声

<1mVrms、10mVpp

输出波纹

<10mA峰峰值
<1mV峰峰值

环境温度

-10~60℃/-35~80℃/-50~120℃

测杆形式

弹簧复位 / 限位滑杆/自由滑杆

滑杆连接头

球测头 /M3*10mm

防护等级

IP67
模块尺寸 mm TS-2:70 × 70 × 27 TS-3:66 × 56 × 24

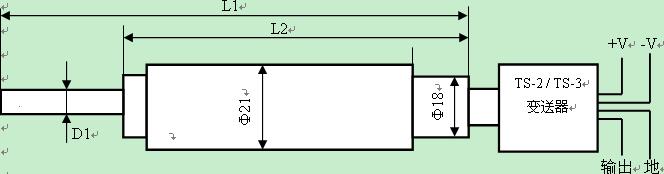

三、外形尺寸图

四、外形尺寸说明

尺寸

量程

D1

D2

L2

L1

  尺寸

量程

D1

D2

L2

L1

±1(0~2)

Ф5

Ф21

105

120

  ±75(0~150)

Ф6

Ф21

275

445

±2.5(0~5)

105

122

±100(0~200)

340

555

±5(0~10)

135

160

±125(0~250)

435

705

±10(0~20)

165

200

±150(0~300)

462

782

±20(0~40)

Ф6

135

190

±200(0~400)

585

1005

±35(0~70)

175

260

±250(0~500)

685

1205

±50(0~100)

225

340

±500(0~1000)

805

1425

注: L1 为滑杆拉出全量程的最大尺寸,滑杆连接螺纹 M3×10mm ; 可按用户要求设计生产。
