压力传感器HT-PD PR140

产品编号:SN20120511105659475
市场价格:¥0.00
购买价格:¥0.00
我要购买   我要询价
产品描述
hydrotechnik HT-PD PR140型WSG薄膜式压力传感器,是把带隔离的硅压阻式压力敏感元件封装于不锈钢壳体内组 成,压力传感器外壳和接口材料均为不锈钢,介质兼容性好,性能稳定可靠,精度高.压力传感器HT-PD压力接口为 ISO 228 G1/4A外螺纹,氟橡胶密封垫端面密封,适用于各种动、静态气体、液体介质的压力测量。适用于液压机械、 化工、电力、冶金、水力食品、医药、卫生等行业。压力传感器HT-PD尤其在振动机械方面得到广泛的使用。

技术数据 压力传感器HT-PD PR140
过载能力 1.5×额定压力
爆破压力 3×额定压力
输出信号 4...20mA(两线),0...10VDC(三线)
供电电源
当输出4...20mA时 10...30VDC
当输出0...10VDC时 12...32VDC
消耗电流 6.5mA
过压保护 36VDC
误差 通过非线性化,重复性,磁滞,零点漂移计算出的综合误差
在22℃室温时 ±0.5%
在-15℃...+85℃ <±1%
在+85℃...+100℃ <±2.5%
在-40℃...-15℃ <±2.5%
补偿温度范围 -40℃...+100℃
非线性 <±0.4%(实际值的)
重复性 <±0.1%(实际值的)
磁滞 <±0.1%(实际值的)
长期稳定性 <±0.1%(实际值的)/年
响应时间 ≤1ms(10...90%)
频率范围 ≤1KHZ
绝缘性能 ≥100MΩ
电流输出带载能力 RG=(Ub-10V)/0.02A (4~20mA)
电压输出带载能力 RL≥5KΩ; (0~10VDC)
疲劳寿命 >10 7次
介质温度 -40℃...+125℃
环境温度 -40℃...+105℃(短时+125℃)
存储温度 -40℃...+125℃
电磁干扰(EMV)测试 达到标准EN 50081-2, EN 50082-2
抗震性 5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6
抗冲击性 50g(11ms半正弦曲线)
电气连接 4 针插座,DIN EN 175301-803
机械接口 ISO228-G1/4A
密封材料 德国标准 DIN 3869端面密封圈 , 氟橡胶
防护等级 IP65
外壳材料 304
隔膜材料 316Ti
拧紧扭矩 40Nm (±5 Nm)
重量 ~97 g

hydrotechnik 压力传感器HT-PD 电气连接定义:
4针插座 4 ... 20 mA (2线) 0 ... 10V (3线)
1 + 电源 / 信号+ 1 + 电源
2 –电源/信号- 2 –电源/信号–/地
3 空 3 信号+
4 接地 4 接地

hydrotechnik 压力传感器HT-PD PR140订货号(4~20mA输出):
HT-PD系列
压力范围(MPa)
HT-PD系列
压力范围(bar)
4~20mA输出
压力传感器型号
-0.1~0MPa -1~0bar 3403-30-D1.37
-0.1~0.6MPa -1~6bar 3403-32-D1.37
-0.1~1MPa -1~10bar 3403-54-D1.37
0~0.6MPa 0~6bar 3403-28-D1.37
0~1.0MPa 0~10bar 3403-26-D1.37
0~1.6MPa 0~16bar 3403-41-D1.37
0~4.0MPa 0~40bar 3403-31-D1.37
0~6MPa 0~60bar 3403-21-D1.37
0~10.0MPa 0~100bar 3403-16-D1.37
0~20.0MPa 0~200bar 3403-10-D1.37
0~25.0MPa 0~250bar 3403-17-D1.37
0~40.0MPa 0~400bar 3403-15-D1.37
0~60.0MPa 0~600bar 3403-18-D1.37
0~100.0MPa 0~1000bar 3403-29-D1.37

hydrotechnik 压力传感器HT-PD PR140订货号(0~10VDC输出):
HT-PD系列
压力范围(MPa)
HT-PD系列
压力范围(bar)
0~10VDC输出
压力传感器型号
-0.01~0MPa -0.1~0bar 3403-60-D1.39
-0.1~+0.2MPa -1~2bar 3403-68-D1.39
-0.1~+0.6MPa -1~6bar 3403-32-D1.39
0~0.02MPa 0~0.2bar 3403-61-D1.39
0~0.2MPa 0~2bar 3403-25-D1.39
0~0.6MPa 0~6bar 3403-28-D1.39
0~1.0MPa 0~10bar 3403-26-D1.39
0~2.0MPa 0~20bar 3403-27-D1.39
0~2.5MPa 0~25bar 3403-40-D1.39
0~4.0MPa 0~40bar 3403-31-D1.39
0~6MPa 0~60bar 3403-21-D1.39
0~10.0MPa 0~100bar 3403-16-D1.39
0~20.0MPa 0~200bar 3403-10-D1.39
0~25.0MPa 0~250bar 3403-17-D1.39
0~40.0MPa 0~400bar 3403-15-D1.39
0~60.0MPa 0~600bar 3403-18-D1.39
0~100.0MPa 0~1000bar 3403-29-D1.39


压力传感器 PR130

产品编号:SN20120511101819785
市场价格:¥0.00
购买价格:¥0.00
我要购买   我要询价
产品描述
PR 130压力传感器采用国际最先进的压阻式压力传感器设计制造技术,精密非线性修正技术,压力传感器采用一体化的结
构设计和标准化的信号输出,PR130压力传感器体积小、精度高、重量轻、量程覆盖范围宽,PR130压力传感器适用于各
行业需要对流体压力进行精密测量的场所,压力传感器以其优良的可靠性、灵活性和多样性,hydrotechnik PR130压
力传感器广泛应用于石油、化工、冶金、电力、水力、食品、制药等工业过程现场的压力测量和控制中。
技术数据 PR130 PR155
过载能力 1.5×额定压力
爆破压力 3×额定压力
输出信号 4...20mA(两线),0...10VDC(三线)
供电电源
当输出4...20mA时 10...30VDC 30VDC
当输出0...10VDC时 12...32VDC -
消耗电流 6.5mA 50mA
过压保护 32VDC
误差 通过非线性化,重复性,磁滞,零点漂移计算出的综合误差
在22℃室温时 ±0.5%
在-15℃...+85℃ <±1%
在+85℃...+100℃ <±2.5%
在-40℃...-15℃ <±2.5%
补偿温度范围 -40℃...+100℃
非线性 <±0.4%(终值的)
重复性 <±0.1%(终值的)
磁滞 <±0.1%(终值的)
长期稳定性 <±0.1%(终值的)/年
响应时间 ≤1ms(10...90%)
频率范围 ≤1KHZ
绝缘性能 ≥100MΩ
电流输出带载能力 RG=(Ub-10V)/0.02A (4~20mA)
电压输出带载能力 RL ≥5KΩ (0~10VDC)
疲劳寿命 >1×10 7
介质温度 -40℃...+125℃
环境温度 -40℃...+105℃(短时+125℃) -40℃...+85℃
存储温度 -40℃...+125℃
电磁干扰(EMV)测试 达到标准EN 50081-2, EN 50082-2
抗震性 5 mm 10 ... 32 Hz, 20 g 32 ... 500 Hz, DIN EN 60068-2-6
抗冲击性 50g(11ms半正弦曲线)

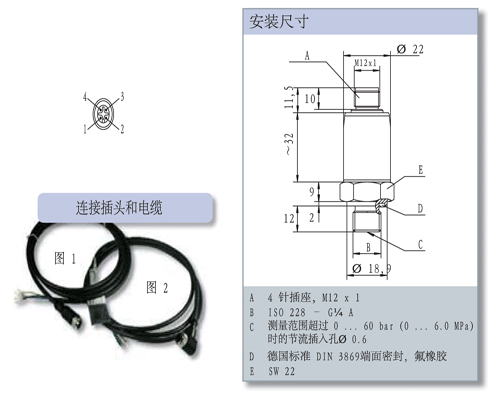

电气连接 4 针插座, M12 × 1
机械接口 ISO 228 – G1/4A
密封材料 德国标准 DIN 3869端面密封圈 , 氟橡胶
防护等级 IP67
外壳材料 304
隔膜材料 316Ti
拧紧扭矩 40Nm (±5 Nm)
重量 ~85 g

hydrotechnik 压力传感器HT-PD PR130电气连接定义:

4 ... 20 mA (2线) 0 ... 10V (3线)
1 + 电源 / 信号+ 1 + 电源
2 空 2 空
3 –电源/信号- 3 –电源/信号–/地
4 空 4 信号+

压力传感器HT-PD PR130型号或订货号(4~20mA输出):

HT-PD系列
压力范围(MPa)
HT-PD系列
压力范围(bar)
4~20mA输出
压力传感器型号
-0.1~0MPa -1~0bar 3403-30-I5.37
-0.1~0.6MPa -1~6bar 3403-32-I5.37
-0.1~1MPa -1~10bar 3403-54-I5.37
0~0.6MPa 0~6bar 3403-28-I5.37
0~1.0MPa 0~10bar 3403-26-I5.37
0~1.6MPa 0~16bar 3403-41-I5.37
0~4.0MPa 0~40bar 3403-31-I5.37
0~6MPa 0~60bar 3403-21-I5.37
0~10.0MPa 0~100bar 3403-16-I5.37
0~20.0MPa 0~200bar 3403-10-I5.37
0~25.0MPa 0~250bar 3403-17-I5.37
0~40.0MPa 0~400bar 3403-15-I5.37
0~60.0MPa 0~600bar 3403-18-I5.37
0~100.0MPa 0~1000bar 3403-29-I5.37

压力传感器HT-PD PR130型号或订货号(0~10VDC输出):

HT-PD系列
压力范围(MPa)
HT-PD系列
压力范围(bar)
0~10VDC输出
压力传感器型号
-0.01~0MPa -0.1~0bar 3403-60-I5.39
-0.1~+0.2MPa -1~2bar 3403-68-I5.39
-0.1~+0.6MPa -1~6bar 3403-32-I5.39
0~0.02MPa 0~0.2bar 3403-61-I5.39
0~0.2MPa 0~2bar 3403-25-I5.39
0~0.6MPa 0~6bar 3403-28-I5.39
0~1.0MPa 0~10bar 3403-26-I5.39
0~2.0MPa 0~20bar 3403-27-I5.39
0~2.5MPa 0~25bar 3403-40-I5.39
0~4.0MPa 0~40bar 3403-31-I5.39
0~6MPa 0~60bar 3403-21-I5.39
0~10.0MPa 0~100bar 3403-16-I5.39
0~20.0MPa 0~200bar 3403-10-I5.39
0~25.0MPa 0~250bar 3403-17-I5.39
0~40.0MPa 0~400bar 3403-15-I5.39
0~60.0MPa 0~600bar 3403-18-I5.39
0~100.0MPa 0~1000bar 3403-29-I5.39
