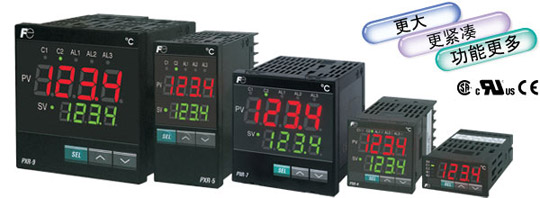

更大〈大而醒目的LED显示〉

PXW4(以往的机型)

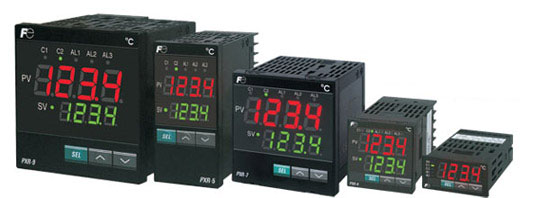

PXR4

远距离的可视性超群！

功能更多〈功能完备、选项丰富〉

标准装备

• 多种控制、整定功能
  从简单的ON/OFF控制到模糊PID控制都能适应。
• 正面防水结构(NEMA4X、相当于IP66)
  面板的正面可水洗。

选项功能

• DC4～20mA转送输出
  可向其它仪表转送PV(测量值)、SV(设定值)、MV(操作值)
• 8段斜坡-保温功能
  借助设定值程序，可以用作简易的程序控制器。
• RS485通信
  可从MODBUS协议和Z-ASCⅡ(本公司独创)2者中选择
• 数字输入
  通过外部开关等的操作，可选择SV(设定值)、执行各种事件。
• 加热、冷却控制
  也可适应具有自加热性能的工序。
• 加热器断线报警
  可防止装置的损伤于未然。
• 多种报警功能
  也可将延时动作、励磁/非励磁切换、锁定功能组合使用。

更紧凑〈厚度尺寸小〉

为控制柜、装置的小型化、薄型化作出大贡献

PXW4(以往机型)

PXW5(以往机型)

PXW4

PXW5

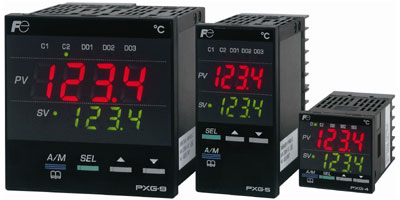

200ms快速采样和±0.3％的高精度

基本运算周期为200ms的高速控制和±0.3％的高精度输入，使之也能适应阀门控制。
(注)位置反馈型为300ms。

伺服控制、位置反馈控制

也可适应对电动阀的伺服控制及反馈控制。
可适用于锅炉和燃烧炉的控制应用。

万能输入

可通过正面键盘操作进行热电偶、测温电阻、电流、电压输入的切换。

远程SV输入(选项)

可通过外部的DC1～5V信号进行SV设定(设定值)。

与操作器相适合的5种控制输出

请从继电器输出、SSR/SSC驱动输出、电流输出、电压输出、电动阀操作输出中选择。

丰富的DI/DO

数字式输入、数字式输出可最多可各配备5点。因为可以从所预备的丰富功能中为各输入、输出自 由地分配功能，所以可进行来自外部开关和顺序控制器的动作控制、及与外部设备的联动动作。

内置2线式变送器的DC24V电源

(选配件：仅PXG9型可能)

便利的用户分配键

备有用户分配键(1个)。
不仅是A/M(自动/手动)切换功能，还可分配以下功能。

斜坡-保温功能

预先设定SV和SV的变化时间，进行自动运行的程序控制功能。
SV的设定最多为16段，斜坡-保温执行曲线可从7种曲线中选择。

为补偿SOAK时间的功能。仅对进入所设定的温度范围内的SV进行SOAK时间的计数。
下图网格部分的合计是作为SOAK时间来计数的。当合计的SOAK时间与所设定的SOAK时间相等时，进入下一步骤。

• 运行模式
  可选择实现电源接通时的自动启动、重复动作等自动运行的方法。
• 运行方法
  可通过仪表正面键盘的操作或来自外部设备的DI、RS485通信信号进行运行开始/停止/暂停操作。
• 状态输出
  因为可将以下的输出分配给数字式输出，故可与外部设备进行联动。 运行中、停止中、暂停中、GUARANTEE SOAK状态、结束状态、时间信号

　

SV、PID选择功能

可以将SV值及PID值最多以7个组进行登录/切换的功能。工序、材料的变更等，将多个SV值进行切换使用时， 可以使PID与SV一起进行变更。并且，也可进行仅限SV、仅限PID的选择。

〔选择方法〕

• 仪表正面键盘、用户分配键
• 数字式输入
• RS485通信功能

软启动功能

当装置接通电源时，抑制温度调节器的MV(控制输出)，不使它成为最大输出的功能。
欲在装置启动时抑制加热器输出、减轻负载时有效。

通过计算机装载软件，可使参数设定更容易

手动操作功能

最适合机械设备的试运行时和调整时的手动运行。

运行模式有自动/手动，可在仪表正面进行操作。

特点

1. 测量值输入采样周期为50ms的高速控制
2. 测量值显示精度为0.1％的高精度
3. 5位显示，可显示到0.01℃
4. 测量值输入可以是热电偶、测温电阻、电压、电流中的任一个
5. 丰富的输入输出点数(AO×2、DI×9、DO×9)
6. 配备有RS-485通信、T-Link通信、运算功能、内置变送器用电源、控制模板等丰富的功能。
7. 正面防水结构，厚度尺寸(81.5mm)小
8. 利用标准附件的计算机装载软件，可容易地设定参数
   　

   是最适用于温度、压力、流量等过程控制的调节器。

特点

1. 采用世界最薄的超薄设计，前面厚度仅为1.6mm
2. 超短机身，纵向尺寸仅为62mm
3. 温度输入种类／测量范围均可使用标准程序设定！
4. 可依控制对象不同而采用不同控制方式
   ・开关控制或PID控制/模糊控制（带自动调整功能）
   ・继电器接点输出或SSR/SSC驱动输出
5. 配备一点或两点警报输出（可选)
6. 前面采用防水设计！（防滴结构IP66）

主要规格

参数的显示、设定以及控制状态可通过专用的计算机装载器轻松实现。

规格
