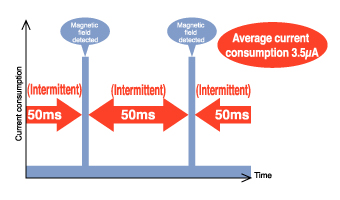

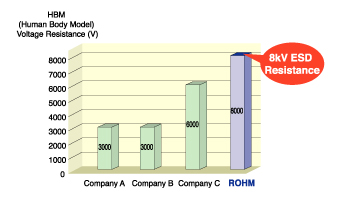

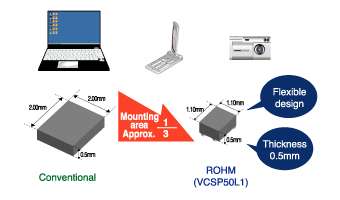

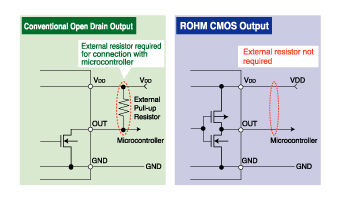

霍尔IC系列 Hall ICs ROHM的霍尔IC系列，高灵敏度的霍尔器件内置于1块芯片中。可以感知磁铁（磁场）的有无，适合于面板等的开闭。由于采用非接触式的传感，因此可以避免因开闭次数过多而出现老化或者因异物等而出现错误动作。根据要传感的磁场及其检测输出的组合（两极检测、极性判别检测、单极检测、交变磁场检测），备有4种产品系列。 　 充实了器产品阵容 霍尔IC系列 |   双极检测霍尔IC  |   双极检测霍尔IC(含极性辨别输出)  |   单极检测霍尔IC  |   交变磁场检测霍尔IC  | 　 双极检测霍尔IC 　 采用超小型晶片级CSP封装,可以轻松地装入空隙 采用CMOS输出,实现了低消耗电流 : 不需要外接电阻 可在宽温度范围内稳定地检测 双极检测霍尔IC(含极性辨别输出) 　 静电耐压8kV,实现了高可靠性 采用超小型晶片级CSP封装 间歇式工作,实现了低耗电 在任何温度条件下都可以稳定地工作 　 单极检测霍尔IC 　 间歇式工作,实现了低耗电 采用超小型晶片级CSP封装 在任何温度条件下都可以稳定地工作 静电耐压8kV 交变磁场检测霍尔IC 　 采用CMOS输出,实现了低消耗电流 : 不需要外接电阻 静电耐压8kV,实现了高可靠性 双极检测霍尔IC Omnipolar Detection Hall ICs 双极检测霍尔IC,不论S极还是N极,只要检测到磁场,输出即变为ON(Active Low)。因为用于双极检测的磁铁不限定S极、N极,所以可以省略标注管理。另外,还备有装载了反向输出端的双输出类型。  ※详细内容请点击此处 规格 产品名称 封装 功能 1.8V Omnipolar Detection (Ultra-compact and thin Wafer-level CSP) * BU52054GWZ UCSP35L1 (BU52054GWZ) 1.8V Omnipolar Detection (Ultra-compact and thin Wafer-level CSP) * BU52055GWZ UCSP35L1 (BU52055GWZ) 1.8V Reverse Output built-in Omnipolar Detection (Wafer-level CSP) BU52015GUL VCSP50L1 (BU52015GUL) 3V Omnipolar Detection (Wafer-level CSP) BU52001GUL VCSP50L1 (BU52001GUL) 1.8V Omnipolar Detection (HVSOF5 Package) NEW BU52061NVX SSON004X1216 1.8V Omnipolar Detection (SSON004X1216 Package) NEW BU52053NVX SSON004X1216 1.8V Omnipolar Detection (SSON004X1216 Package) BU52051NVX SSON004X1216 1.8V Middle Sensitivity Omnipolar Detection (SSON004X1216 Package) NEW BU52056NVX SSON004X1216 1.8V Omnipolar Detection (HVSOF5 Package) BU52011HFV HVSOF5 3.3V Omnipolar Detection (HVSOF5 Package) BU52021HFV HVSOF5 3.3V Omnipolar Detection (SSOP5 Package) BU52025G SSOP5 5V Omnipolar Detection (SSOP5 Package) BD7411G SSOP5 Part number with * are under development. 　 用途框图 　 　 　 特长 采用超小型晶片级CSP封装,可以轻松地装入空隙 　 随着移动电话、笔记本电脑、数码相机等移动式、便携式设备的高功能化、细长化,对元器件的小型化要求也日益强烈。ROHM的霍尔IC采用超小型的晶片级CSP封装,为设计时的空间节省做出了贡献。另外,开闭式开关从较大的机械式开关,转换成使用霍尔IC的磁开闭式开关,其设计变得更加简单 ;又由于采用非接触方式,因此可以避免因异物等而引起错误动作,提高了耐久性、可靠性。 对应机型 : BU52001GUL, BU52015GUL 　 采用CMOS输出,实现了低消耗电流 : 不需要外接电阻 可在宽温度范围内稳定地检测 　 详细内容请使用问询格式查询 　 霍尔IC系列 Family Supply Voltage (V) Operating Magnetic Flux Density (mT) Hysteresis (mT) Pulse Driving Cycle (ms) Current Consumption Output Package RoHS 　 All +/-3.0 +/-3.3 +/-3.4 +/-3.7 +/-4.1 +/-4.6 +/-6.3 All 0.4 0.8 0.9 　 All 2mA 4µA 5µA 8µA 　 　 　 *BU52054GWZ 1.65 ～ 3.6 +/-6.3 0.9 50 5µA CMOS UCSP35L1(BU52054GWZ) Yes *BU52055GWZ 1.65 ～ 3.6 +/-4.1 0.8 50 5µA CMOS UCSP35L1(BU52055GWZ) Yes BU52015GUL 1.65 ～ 3.3 +/-3.0 0.9 50 5µA CMOS VCSP50L1(BU52015GUL) Yes BU52001GUL 2.4 ～ 3.3 +/-3.7 0.8 50 8µA CMOS VCSP50L1(BU52001GUL) Yes NEW BU52061NVX 1.65 ～ 3.6 +/-3.3 0.9 50 4µA CMOS SSON004X1216 Yes NEW BU52053NVX 1.65 ～ 3.6 +/-3.0 0.9 50 5µA CMOS SSON004X1216 Yes BU52051NVX 1.65 ～ 3.3 +/-3.0 0.9 50 5µA CMOS SSON004X1216 Yes NEW BU52056NVX 1.65 ～ 3.6 +/-4.6 0.8 50 5µA CMOS SSON004X1216 Yes BU52011HFV 1.65 ～ 3.3 +/-3.0 0.9 50 5µA CMOS HVSOF5 Yes BU52021HFV 2.4 ～ 3.6 +/-3.7 0.8 50 8µA CMOS HVSOF5 Yes BU52025G 2.4 ～ 3.6 +/-3.7 0.8 50 8µA CMOS SSOP5 Yes BD7411G 4.5 ～ 5.5 +/-3.4 0.4 - 2mA CMOS SSOP5 双极检测霍尔IC(含极性辨别输出) Omnipolar Detection Hall ICs<br1>(Polarity ditection for both S and N features dual outputs) 两极检测(极性判别输出)霍尔IC内置了S极检测、N极检测电路,配备了S极输出和N极输出2个输出,可以通过输出逻辑的组合实现极性判别。使用两极检测(极性判别输出)霍尔IC后,可以检测移动电话、便携设备等的液晶面板的正反以及旋转方向等。  ※详细内容请点击此处 规格 产品名称 封装 功能 3V Omnipolar Detection with Polarity Discrimination Output (Wafer-level CSP) BU52004GUL VCSP50L1 (BU52004GUL) 1.8V Omnipolar Detection with Polarity Discrimination Output (HVSOF5 Package) BU52014HFV HVSOF5 　 用途框图 　 　 　 特长 静电耐压8kV,实现了高可靠性 　 ROHM的霍尔IC通过元件结构和电路的最佳化,实现了HBM(人体模型)的静电耐压8kV。因此,可以防止产品装配时发生静电破坏事故。 　 采用超小型晶片级CSP封装 间歇式工作,实现了低耗电 在任何温度条件下都可以稳定地工作 　 详细内容请使用问询格式查询 　 霍尔IC系列 Family Supply Voltage (V) Operating Magnetic Flux Density (mT) Hysteresis (mT) Pulse Driving Cycle (ms) Current Consumption Output Package RoHS 　 All +/-3.0 +/-3.7 All 0.8 0.9 　 All 5µA 8µA 　 　 　 BU52004GUL 2.4 ～ 3.3 +/-3.7 0.8 50 8µA CMOS VCSP50L1(BU52004GUL) Yes BU52014HFV 1.65 ～ 3.3 +/-3.0 0.9 50 5µA CMOS HVSOF5 Yes   单极检测霍尔IC Unipolar Detection Hall ICs 单极检测霍尔IC是仅检测S极或者仅检测N极磁场的IC类型。检测出磁场后输出即ON(Active Low)。与两极检测相比,只需检测1次单极即可,最适合于想要抑制消耗电流的情况。  ※详细内容请点击此处 规格 产品名称 封装 功能 3V S-pole Detection (Wafer-level CSP) BU52002GUL VCSP50L1 (BU52002GUL) 3V N-pole Detection (Wafer-level CSP) BU52003GUL VCSP50L1 (BU52003GUL) 1.8V S-pole Detection (SSON004×1216 Package) NEW BU52012NVX SSON004X1216 1.8V S-pole Detection (HVSOF5 Package) BU52012HFV HVSOF5 1.8V N-pole Detection (HVSOF5 Package) BU52013HFV HVSOF5 　 用途框图 　 　 　 特长 间歇式工作,实现了低耗电 　 移动设备、便携设备一般采用电池驱动。连续使用时间的提高直接关系着产品附加值的提高。ROHM的霍尔IC采用间歇式工作方式,实现了低耗电,有利于电池的长寿命化。 间歇式工作周期 50ms (Typ.) 平均消耗电流 3.5µA (Typ.) (BU52012HFV、BU52013HFV) 6.5µA (Typ.) (BU52002GUL、BU52003GUL) 　 采用超小型晶片级CSP封装 在任何温度条件下都可以稳定地工作 静电耐压8kV 　 详细内容请使用问询格式查询 　 霍尔IC系列 Family Supply Voltage (V) Operating Magnetic Flux Density (mT) Hysteresis (mT) Pulse Driving Cycle (ms) Current Consumption Output Package RoHS 　 All -3.7 -3.0 +3.0 +3.7 All 0.8 0.9 　 All 3.5µA 6.5µA 　 　 　 BU52002GUL 2.4 ～ 3.3 +3.7 0.8 50 6.5µA CMOS VCSP50L1(BU52002GUL) Yes BU52003GUL 2.4 ～ 3.3 -3.7 0.8 50 6.5µA CMOS VCSP50L1(BU52003GUL) Yes NEW BU52012NVX 1.65 ～ 3.6 +3.0 0.9 50 3.5µA CMOS SSON004X1216 Yes BU52012HFV 1.65 ～ 3.3 +3.0 0.9 50 3.5µA CMOS HVSOF5 Yes BU52013HFV 1.65 ～ 3.3 -3.0 0.9 50 3.5µA CMOS HVSOF5 Yes   交变磁场检测霍尔IC Bipolar Latch Hall IC 交变检测霍尔IC可以检测从S极到N极、从N极到S极的磁场变化。由于是检测磁场的变化,因此不论磁场的强度如何,都可以稳定地检测磁场的变化。(输出脉冲的Duty恒定。)最适合于作为菜单选择等的接口,用于拨盘、轨迹球之间等。  ※详细内容请点击此处 规格 产品名称 封装 功能 1.8V Bipolar latch (HVSOF5 Package) BU52040HFV HVSOF5 1.8V Bipolar latch (HVSOF5 Package) NEW BU52742GUL VCSP50L1 (BU52742GUL) 　 用途框图 　 　 　 特长 采用CMOS输出,实现了低消耗电流 : 不需要外接电阻 　 ROHM的霍尔IC的输出采用CMOS输出,因此与微型控制器之间的连接不需要外接电阻。以前的开路漏极输出的霍尔IC在检测磁场时输出晶体管将ON,外接的上拉电阻将持续流过电流,从而增加了装置的消耗电流。ROHM的霍尔IC采用不需要外接电阻的CMOS输出,因此可以抑制装置的消耗电流。另外,也有利于设计时节省空间。 　 静电耐压8kV,实现了高可靠性 　 详细内容请使用问询格式查询 　 霍尔IC系列 Family Supply Voltage (V) Operating Magnetic Flux Density (mT) Hysteresis (mT) Pulse Driving Cycle (ms) Current Consumption Output Package RoHS BU52040HFV 1.65 ～ 3.3 +/-3.0 6 0.5 200µA CMOS HVSOF5 Yes NEW BU52742GUL 2.4 ～ 3.6 +/-10 20 产品图片 产品型号 厂商 描述 资料 库存数 价格(含17%增值税) 购买 BU52040HFV-TR ROHM Semiconductor 磁力线开关   暂无 暂无 BA4116FV-E2 ROHM Semiconductor 射频混频器   暂无 暂无
