这是一种负温度系数热敏电阻。采用高纯度原料，质地均匀，性能高，陶瓷密度接近其理论值。
因此，不仅实现了小型化，而且其阻值及温度特性的均匀性非常好，对各种温度变化都能迅速响应，能够进行高灵敏度、高精度的检测。
表面贴装型
各种电路的温度补偿、电池组的保护电路
表面贴装型:
0603/1005/1608/2125
外形: melf型、轴向引脚型、径向引脚型
精度高、可靠性好
种丰富，适用于多种用途
热敏电阻温度传感器

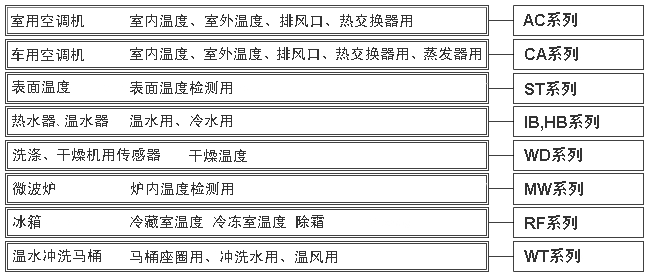

各种电子设备的温度检测
|
· 室用空调机用传感器
· 汽车空调机用传感器
· 表面温度传感器
· 温水器用温度传感器
· 温水器用温度传感器
· 洗涤干燥机用传感器
· 微波炉用传感器
· 热水器用传感器
· 冰箱用传感器
· 冲洗马桶用传感器
|
|
|
|
|
 板载式热敏电阻的种类
|
系列名
|
形 状
|
端子电极
|
使用温度范围 |
电阻值范围 |
|
|
贴片式
|
镀锡
|
-40ºC～+100ºC |
25Ω～2KΩ |
|
TN05,TC05,TH05 |
-40ºC～+125ºC |
30Ω～2MΩ |
|
TN11,
TH11 |
10kΩ～1MΩ |
|
TN10,TC10 |
30Ω～150kΩ |
|
TN20,TC20,TH20 |
40Ω～2MΩ |
|
SC05 |
47Ω～2kΩ |
|
|
1kΩ～10kΩ |
|
MN18,MH18 |
圆板型热敏电阻 |
镀锡 |
-40ºC～+150ºC |
2kΩ～150kΩ |
|
FH05,FH10 |
薄片式热敏电阻 |
金电极
|
-40ºC～+125ºC |
10kΩ,100kΩ |
|
CN25,
CH25 |
径向引脚型热敏电阻 |
无铅焊接涂层铜镍合金线
|
-40ºC～+110ºC |
500Ω～1MΩ |
|
RM16,
RH16 |
聚氨酯被覆线 |
1kΩ～1MΩ |
|
PH08 |
-40ºC～+85ºC |
10kΩ,100kΩ |
|
BN35 |
PVC被覆线
|
-40ºC～+80ºC |
10kΩ |
|
DC30 |
无铅焊接涂层铜镍合金线 |
-40ºC～+100ºC |
300Ω～200kΩ |
|
GR15 |
杜美丝 |
-40ºC～+300ºC(+150ºC) |
10kΩ～10MΩ |
|
GA13,
GH13 |
轴向引脚型热敏电阻 |
镀镍或焊锡 |
-40ºC～+300ºC&
-40ºC～+150ºC |
2kΩ～1MΩ |
|
GA20,
GH20 |
2kΩ～1MΩ |
型号构成
|
TN05
|
3T
|
103
|
J
|
B
|
|
|
|
|
|
|
|
系列名
|
标称B值
|
标称电阻值
|
电阻值容许偏差
|
包装形式
|
|
|
|
(1)
|
(2)
|
(3)
|
(1)
表示25°C时的电阻值，前2位为电阻值的有效数字，第3位为有效数字后的零的个数。单位为Ω。
(2)电阻值容许偏差
(3)包装形式
|
记号
|
包装形式
|
包装数量
|
适用品种
|
|
B
|
散装
|
500
|
TS03,TC03,TH03,
TN05, TC05,
TH05, TN10,
TC10, TN11,
TH11,
TN20, TC20,
TH20, SC05, SC10
|
|
200
|
MN18, MH18,
GA13, GH13,
GA20, GH20
CN25, CH25,
RM16, RH16,
PH08, GR15
|
|
100
|
DC30
|
|
C
|
塑料带装
|
400
|
FH05, FH10
|
|
T
|
纸带装
|
4,000
|
TN11, TH11,
TN10, TC10,
TN20, TC20,
TH20, SC10
|
|
P
|
塑料带装
|
2,000
|
MN18, MH18
|
|
F
|
扁平包装
|
2,000
|
GA13, GH13,
GA20, GH20, DC30
|
|
R
|
纸带装
|
10,000
|
TN05, TC05,
TH05, SC05
|
|
D
|
15,000
|
TS03, TC03, TH03
|

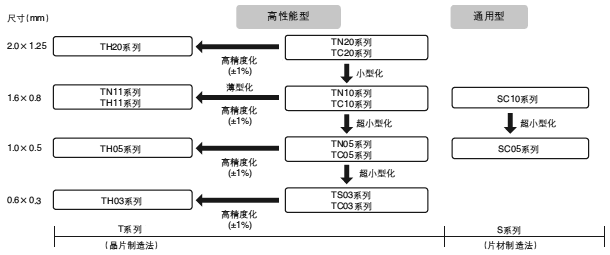

表面贴装型
采用本公司独特的材料技术、产品设计技术及生产流程，开发生产的高精度、超小型化表面贴装型热敏电阻。
产品系列

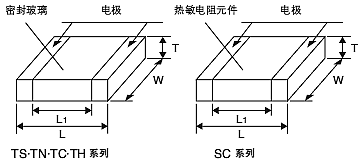

形状·尺寸
单位 : (mm)
|
系列
|
L
|
W
|
T |
L1
|
|
TS03,TC03,TH03
|
0.60±0.04
|
0.30±0.04
|
0.30±0.04 |
0.10以上
|
|
TN, TC, TH, SC05
|
1.00±0.15
|
|
|
0.20以上
|
|
TN, TC, SC10
|
1.60±0.15
|
0.80±0.15
|
0.95以下 |
0.30以上
|
|
TN, TH11
|
1.60±0.15
|
0.80±0.15
|
0.70以下 |
0.30以上
|
|
TN, TC, TH20
|
2.00±0.20
|
1.25±0.20
|
1.25以下 |
0.40以上
|
·
R-T properties for SMD parts
·
用 途
·
包装形式
·
使用注意事项
·
推荐焊接条件
|
|
|
|
|
高精度系列产品，可用于高精度电路的温度补偿或温度控制、温度测量上，要求电阻值及B值的容许偏差极小的产品。
形状
尺寸 (mm)
|
系列名
|
形 状
|
使用温度范围
|
|
径向引脚型
|
CH25
|
|
|
-40ºC～
+110ºC
|
|
RH16
|
|
|
-40ºC～
+110ºC
|
|
PH08
|
|
|
L=25mm
|
PH08-*******-25
|
|
L=50mm
|
PH08-*******-50
|
|
L=75mm
|
PH08-*******-75
|
|
L=100mm
|
PH08-*******-100
|
|
-40ºC～
+85ºC
|
|
BN35
|
|
|
L=25mm
|
BN35-*******-25
|
|
L=50mm
|
BN35-*******-50
|
|
L=75mm
|
BN35-*******-75
|
|
L=100mm
|
BN35-*******-100
|
|
L=125mm
|
BN35-*******-125
|
|
L=150mm
|
BN35-*******-150
|
|
-20ºC～
+80ºC
|
|
GR15
|
|
|
-40ºC～
+300(150)ºC
|
|
轴向引脚型
|
GH13
|
|
|
-40ºC～
+300(150)ºC
|
|
GH20
|
|
|
-40ºC～
+300(150)ºC
|
|
|
|
|
|
[用途]
*关于WT系列的详情，请垂询。
*对于其他方面的用途，也请垂询。
型号构成
|
DTN
|
|
C
|
503
|
F
|
3U
|
|
|
|
|
|
|
|
|
(1)
|
|
(2)
|
(3)
|
(4)
|
(5)
|
|
(1) |
表示热敏电阻传感器的记号 |
|
(2) |
热敏电阻元件类型记号 |
|
(3) |
标称电阻值...表示25°C时的电阻值
前2位表示电阻值的有效数字，第3位表示有效数字后"0"的个数。单位为Ω。
|
|
(4) |
电阻值容许偏差记号± (%) |
|
|
|
记 号
|
F
|
G
|
H
|
J
|
K
|
X
|
|
电阻值容许偏差
|
±1.0
|
±2.0
|
±3.0
|
±5.0
|
±10.0
|
特殊容许偏差
|
|
|
(5) |
B 值记号。 |
关于热敏电阻温度传感器的使用环境条件，请垂询本公司。
|
|
|
|
|
NTC热敏电阻是指具有负温度系数的热敏电阻。是使用单一高纯度材料、具有接近理论密度结构的高性能陶瓷。因此，在实现小型化的同时，还具有电阻值、温度特性波动小、对各种温度变化响应快的特点，可进行高灵敏度、高精度的检测。本公司提供各种形状、特性的小型、高可靠性产品，可满足广大客户的应用需求。
电阻－温度特性
热敏电阻的电阻－温度特性可近似地用式1表示。
(式1) R=R0
exp {B(1/T-1/T0)}
|
R |
: 温度T(K)时的电阻值 |
|
Ro |
: 温度T0(K)时的电阻值 |
|
B |
: B 值 |
|
*T(K)= t(ºC)+273.15 |
但实际上，热敏电阻的B值并非是恒定的，其变化大小因材料构成而异，最大甚至可达5K/°C。因此在较大的温度范围内应用式1时，将与实测值之间存在一定误差。
此处，若将式1中的B值用式2所示的作为温度的函数计算时，则可降低与实测值之间的误差，可认为近似相等。
(式2) BT=CT2+DT+E
上式中，C、D、E为常数。
另外，因生产条件不同造成的B值的波动会引起常数E发生变化，但常数C、D
不变。因此，在探讨B值的波动量时，只需考虑常数E即可。
•
常数C、D、E的计算
常数C、D、E可由4点的(温度、电阻值)数据 (T0,
R0).
(T1,
R1).
(T2,
R2)
and (T3,
R3)，通过式3∼6计算。
首先由式样3根据T0和T1,T2,T3的电阻值求出B1,B2,B3,然后代入以下各式样。
•
电阻值计算例
试根据电阻－温度特性表，求25°C时的电阻值为5(kΩ)，B值偏差为50(K)的热敏电阻在10°C～30°C的电阻值。
•
步 骤
(1)
根据电阻－温度特性表，求常数C、D、E。
To=25+273.15 T1=10+273.15 T2=20+273.15 T3=30+273.15
(2) 代入BT=CT2+DT+E+50，求BT。
(3)
将数值代入R=5exp {(BT1/T-1/298.15)}，求R。
*T : 10+273.15～30+273.15
•

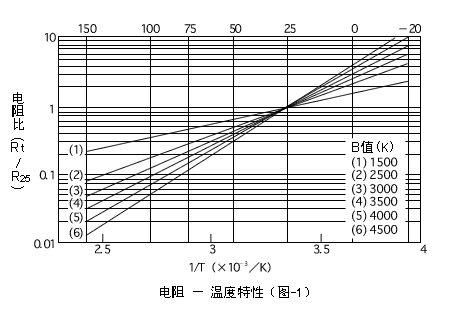

电阻－温度特性图如图1所示
电阻温度系数
所谓电阻温度系数(α)，是指在任意温度下温度变化1°C(K)时的零负载电阻变化率。电阻温度系数(α)与B值的关系，可将式1微分得到。
这里α前的负号(－)，表示当温度上升时零负载电阻降低。
散热系数 (JIS C2570-1)
散热系数(δ)是指在热平衡状态下，热敏电阻元件通过自身发热使其温度上升1°C时所需的功率。
在热平衡状态下，热敏电阻的温度T1、环境温度T2及消耗功率P之间关系如下式所示。
产品目录记载值为下列测定条件下的典型值。
|
(1) |
25°C静止空气中。
|
|
(2) |
轴向引脚、经向引脚型在出厂状态下测定。
|
最大功率(JIS C2570-1)
在额定环境温度下，可连续负载运行的功率最大值。
个别产品规格书上可能记载为以往的名称“额定功率”。
产品目录记载值是以25°C为额定环境温度、由下式计算出的值。
(式) 额定功率=散热系数×（最高使用温度－25）
容许运行功率
这是使用热敏电阻进行温度检测或温度补偿时，自身发热产生的温度上升容许值所对应功率。(JIS中未定义。)容许温度上升t°C时，最大运行功率可由下式计算。
容许运行功率=t×散热系数
对应环境温度变化的热响应时间常数(JIS
C2570-1)

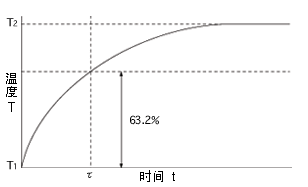

指在零负载状态下，当热敏电阻的环境温度发生急剧变化时，热敏电阻元件产生最初温度与最终温度两者温度差的63.2%的温度变化所需的时间。
热敏电阻的环境温度从T1变为T2时，经过时间t与热敏电阻的温度T之间存在以下关系。
|
T= |
(T1-T2)exp(-t/τ)+T2 |
| |
(T2-T1){1-exp(-t/τ)}+T1 |
常数τ称热响应时间常数。
上式中，若令t=τ时，则(T-T1)/(T2-T1)=0.632。
换言之，如上面的定义所述，热敏电阻产生初始温度差63.2%的温度变化所需的时间即为热响应时间常数。

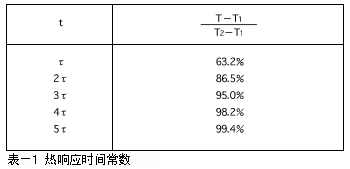

经过时间与热敏电阻温度变化率的关系如下表所示。
产品目录记录值为下列测定条件下的典型值。
|
(1) |
静止空气中环境温度从50°C至25°C变化时，热敏电阻的温度变化至34.2°C所需时间。 |
|
(2) |
轴向引脚、径向引脚型在出厂状态下测定。 |
另外应注意，散热系数、热响应时间常数随环境温度、组装条件而变化。
NTC热敏电阻使用注意事项
请严格遵守以下事项，否则可能会造成NTC热敏电阻损坏、使用设备损伤或引起误动作。
|
(1) |
NTC热敏电阻是按不同用途分别进行设计的。若要用于规定以外的用途时，请就使用环境条件与本公司联系洽谈。
|
|
(2) |
设计设备时，请进行NTC热敏电阻贴装评估试验，确认无异常后再使用。
|
|
(3) |
请勿在过高的功率下使用NTC热敏电阻。
|
|
(4) |
由于自身发热导致电阻值下降时，可能会引起温度检测精度降低、设备功能故障，故使用时请参考散热系数，注意NTC热敏电阻的外加功率及电压。
|
|
(5) |
请勿在使用温度范围以外使用。
|
|
(6) |
请勿施加超出使用温度范围上下限的急剧温度变化。
|
|
(7) |
将NTC热敏电阻作为装置的主控制元件单独使用时，为防止事故发生，请务必采取设置“安全电路”、“同时使用具有同等功能的NTC热敏电阻”等周全的安全措施。
|
|
(8) |
在有噪音的环境中使用时，请采取设置保护电路及屏蔽NTC热敏电阻(包括导线)的措施。
|
|
(9) |
在高湿环境下使用护套型NTC热敏电阻时，应采取仅护套头部暴露于环境(水中、湿气中)、而护套开口部不会直接接触到水及蒸气的设计。
|
|
(10) |
请勿施加过度的振动、冲击及压力。
|
|
(11) |
请勿过度拉伸及弯曲导线。
|
|
(12) |
请勿在绝缘部和电极间施加过大的电压。否则，可能会产生绝缘不良现象。
|
|
(13) |
配线时应确保导线端部(含连接器)不会渗入“水”、“蒸气”、“电解质”等，否则会造成接触不良。
|
|
(14) |
请勿在腐蚀性气体的环境(CI2、NH3、SOX、NOX)以及会接触到电解质、盐水、酸、碱、有机溶剂的场所中使用。
|
|
(15) |
金属腐蚀可能会造成设备功能故障，故在选择材质时，应确保金属护套型及螺钉紧固型NTC热敏电阻与安装的金属件之间不会产生接触电位差。 |
使用时若有其他不明之处，请垂询本公司销售人员。 |
|
|
|
