| EMI
滤波器>LC复合EMI滤波器>LCA10,LCA20 |
|
LCA10,LCA20系列 |
 |
LC复合EMI滤波器LCA系列是在1608和2125尺寸中组合了L(电感器)和C(电容器)的高性能三端子表面贴装元件。采用本公司独有的小型、高性能化技术，与以往产品相比，衰减系数更大、除噪频带更宽，特别适用于高频、高速信号线的降噪。
特点
• 超小型、薄型。
• 急剧的插入损失特性。
• 适用于宽频带的降噪。
• 无方向极性，使用方便。
用途
• 电视机、录像机、DVD等数字影像设备
• 传真机、调制解调器、ADSL终端等信息通信设备
• 复印机、个人电脑、游戏机等数字设备
• 其它各种电子设备的降噪
|
型号构成
|
LCA
|
10
|
|
2A
|
1E
|
683
|
M
|
T
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
形状
LCA10:1.6×0.8
LCA20:2.0×1.25
|
|
|
|
|
|
|
|
|
|

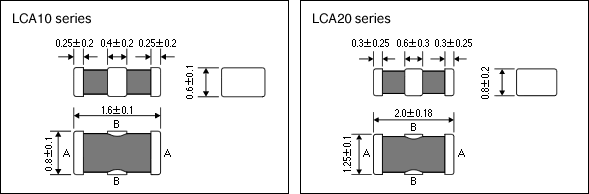

形状·尺寸(mm)
等效电路
|
型号一览表
|
|
型号
|
截止频率
|
截止频率容许误差
|
额定电压
|
额定电流
|
绝缘电阻
|
静电容量
参考值
|
使用温度范围
|
|
LCA10-2A1E503M□
|
50MHz
|
±20%
|
25V
|
100mA
|
10MΩmin
|
55pF |
-40°C～+85°C
|
|
LCA10-2A1E683M□
|
68MHz
|
55pF |
|
LCA10-2A1E104M□
|
100MHz
|
50pF |
|
LCA10-2A1E134M□
|
130MHz
|
50pF |
|
LCA10-2A1E204M□
|
200MHz |
29pF |
|
LCA10-2A1E274M□ |
270MHz |
16pF |
|
LCA20-2A1E473M□ |
47MHz |
115pF |
|
LCA20-2A1E683M□ |
68MHz |
58pF |
|
LCA20-2A1E104M□ |
100MHz |
58pF |
|
LCA20-2A1E224M□ |
220MHz |
32pF |
|
|

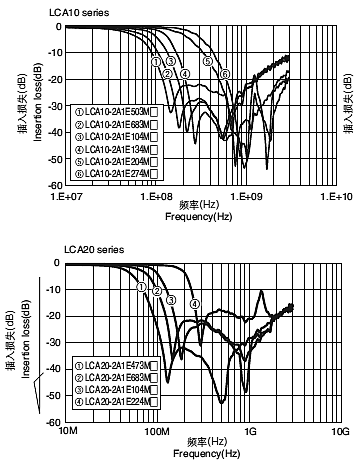

插入损失特性(参考)

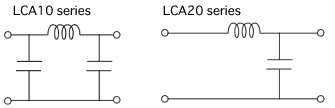

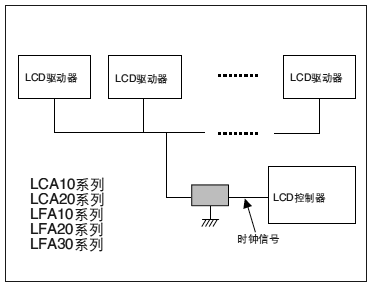

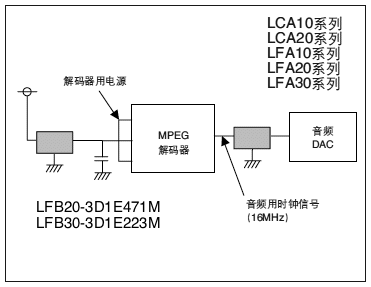

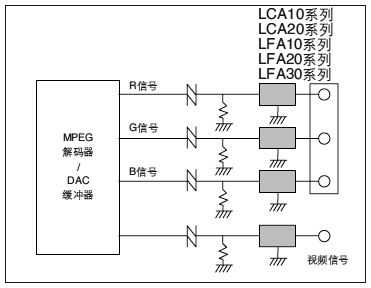

电路图
|
|
|
| |
EMI
滤波器>LC复合EMI滤波器>LFA10,LFA20,LFA30 |
LC复合EMI滤波器LFA10、LFA20、LFA30系列是采用将电介质和磁介质复合并一体化烧结而成的材料生产的高性能EMI滤波器。该产品具有超小型、薄型、无方向极性的特点，适合于高密度贴装。
特点
• 采用诱电体和磁性体一体化的单片结构。
• 超小型、薄型。
• 急剧的插入损失特性。
• 适用于宽频带的降噪。
• 无方向极性，使用方便。
用途
• 电视机、录像机、DVD等数字影像设备
• 传真机、调制解调器、ADSL终端等信息通信设备
• 复印机、个人电脑、游戏机等数字设备
• 其它各种电子设备的降噪方案
|
LFA10系列
|
|
LFA20系列
|
|
LFA30系列
|
|
结构图(参考)
|
|
|
|
|
|
 |
|
|
|
型号构成
|
LFA
|
10
|
|
2A
|
1E
|
223
|
M
|
T
|
E
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
形状
|
10: |
1.6× |
0.8mm |
|
20: |
2.0× |
1.25mm |
|
30: |
3.2× |
1.6mm |
| |
(L) |
(W)
|
|
|
|
|
|
|
|
|
|
|
|

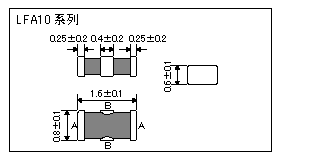

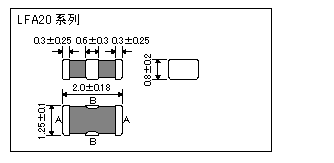

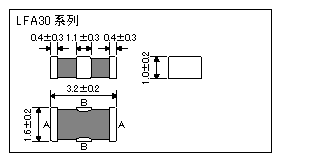

形状·尺寸(mm)
等效电路
| |
LFA10 系列
|
LFA20, 30 系列
|
| |
 |
|
|
型号一览表
| |
|
型 号
|
断开频率
|
标记记号
|
断开频率
容许偏差
|
额定电压
|
额定电流
|
绝缘阻抗
|
静电容量
(参考值) |
使用
温度范围
|
|
LFA10系列 |
±20%
|
25V
|
100mA
|
10MΩmin
|
|
-40ºC～+85ºC
|
|
LFA10-2A1E223M□
|
22MHz
|
-
|
290pF |
|
LFA10-2A1E473M□
|
47MHz
|
-
|
115pF |
|
LFA10-2A1E683M□
|
68MHz
|
-
|
68pF |
|
LFA10-2A1E104M□
|
100MHz
|
-
|
34pF |
|
LFA20系列
|
|
|
LFA20-2A1E103M□■
|
10MHz
|
A1
|
550pF |
|
LFA20-2A1E223M□■
|
22MHz
|
A2
|
300pF |
|
LFA20-2A1E473M□■
|
47MHz
|
A3
|
82pF |
|
LFA20-2A1E683M□■
|
68MHz
|
A4
|
45pF |
|
LFA20-2A1E104M□■
|
100MHz
|
A5
|
37pF |
|
LFA20-2A1E224M□■
|
220MHz
|
A6
|
15pF |
|
LFA30系列 |
|
|
LFA30-2A1E103M□■
|
10MHz
|
F1
|
680pF |
|
LFA30-2A1E223M□■
|
22MHz
|
F2
|
300pF |
|
LFA30-2A1E473M□■
|
47MHz
|
F3
|
68pF |
|
LFA30-2A1E683M□■
|
68MHz
|
F4
|
49pF |
|
LFA30-2A1E104M□■
|
100MHz
|
F5
|
19pF |
|
LFA30-2A1E224M□■
|
220MHz
|
F6
|
16pF |
|
□ : T表示带装、B表示散装
■ : E表示有标记、无记号表示无标记
|

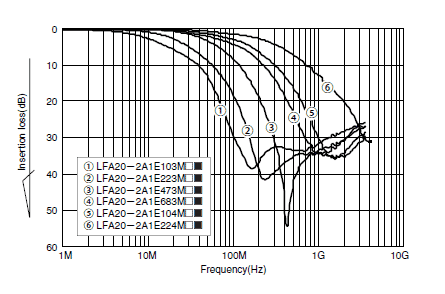

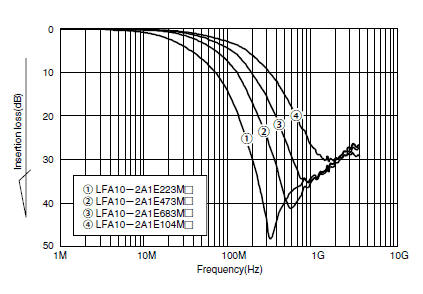

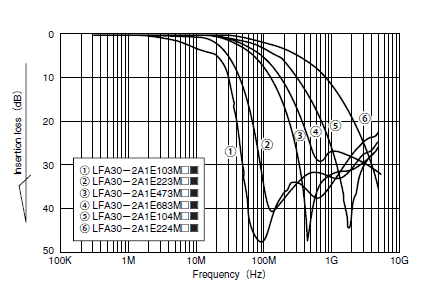

插入损失特性(参考)

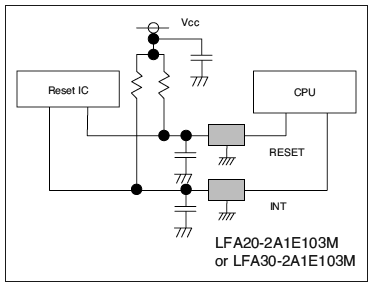

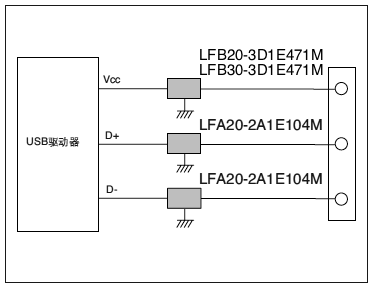

电路图
|
|
|
|
|
|
|
 |
|
