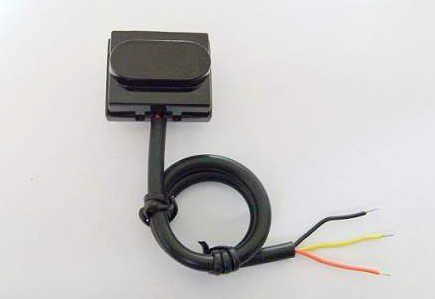

产品名称: SS-311RT超声波模块
产品型号: SS-311RT
产品分类: 超声波感应模块 -> SS-311RT超声波感应模块
上传日期: 2008-1-19
详细介绍:SUNSTAR 系列超声波感应模块选择指南
主要技术参数:

1使用工作电压:DC 6-12V

2静态电流:小于2mA

3电平输出:高5V 低0V

感应角度:小于15度

6感应距离:2毫米-8米

SS-311RT超声波感应模块详细资料



超声波模块(串口输出方式)

超声波模块(PWM脉冲方式输出)

超声波测距模块SSD-ME007V2

超声波模块显示板+串口超声波

超声波控制板

超声波显示板+一体化超声波

超声波显示板SSD-ME008

一体化超声波SSD-ME007Y(带

一体化超声波SSD-ME007Y

串口超声波SSD-ME007TX

超声波显示板+带温补超声波

超声波测距模块SSD-ME007V2

一体化超声波SSD-ME007WG

可调开关量超声波+显示模块

可调开关量超声波测距模块SSD-ME

超声波身高测量传感器模块

超声波车位探测器

超声波测距模块(带继电器)\防水型超声波模块

超声波距离控制器

USB接口超声波模块

长距离(10米)超声波测距模块/机器人避障模块

1米开关量输出超声波模块

一体化50K超声波模块

125K 超声波模块



超声波传感器  超声波测距模块

压电陶瓷超声传感器 超声波测距系统的电路设计
40RS防水型超声波传感器

超声波测距电路板CJ-1B  RS232接口

超声波汽车测距告警装置
CJ-1超声波传感器测距电路板  0.24--5M 40kHZ超声波发射/接收电路 综述
超声波物体位移探测器 51单片机设计测距仪原理及其简单应用
LED数显超声波测距控制器  0.24---10M 超声波液位/物位传感器
CJ-2超声波测距板(可提供散件) MSP430超声波测距
CJ-3超声波测距板 (可提供散件) 0.27--5米 基于TA8141S超声波测距的调试
超声波距离传感器  新 超声波驱鼠器传感器
超声波传感器测距模块
SS-311RT超声波感应模块
主要技术参数:
1使用工作电压:DC 6-12V
2静态电流:小于2mA
3电平输出:高5V 低0V
感应角度:小于15度
6感应距离:2毫米-8米
SS-311RT超声波感应模块详细资料
S-311超声波感应模块 主要技术参数:
1使用工作电压:DC 6-12V
2静态电流:小于2mA
3电平输出:高5V 低0V
感应角度:小于15度
6感应距离:2毫米-1米
SS-311超声波感应模块 详细资料
S8070 超声波位移模块

S8070 超声波位移模块

测试标准距离为5米

电压:9VDC

尺寸:77*41



名称: 超声波测距模块(串口型)  型号: SSD-ME007-TA

SSD-ME007TX超声波测距模块可提供2cm--3.5m的非接触式距离感测功能,图1为SSD-ME007TX外观,包括超声波发射器、接收器与控制电路。其基本工作原理为此超声波测距模块连接电源后,模块本身每50ms进行一次测距,完成测距后,以串口的形式输出距离值。



名称: 超声波显示模块
型号: SSD-ME008
SSD-ME008超声波显示模块采用STC的单片机控制,带有一个外接串口下载端,两个开关量输出端,三个按键选择,两路IO口扩展,还特留有DS18B20的连接端。

名称: 超声波测距模块(普通型)
型号: SSD-ME007
SSD-ME007超声波测距模块可提供3cm--3.5m的非接触式距离感测功能,图1为SSD-ME007外观,包括超声波发射器、接收器与控制电路。其基本工作原理为给予此超声波测距模块一触发信号后发射超声波,当超声波投射到物体而反射回来时,模块输出一回响信号,以触发信号和回响信号间的时间差,来判定物体的距离。 详细说明: 电气参数:

电气参数

SSD-ME007超声波模块

工作电压

DC 5V

工作电流

15mA

工作频率

40Hz

最远射程

3.5m

最近射程

3cm

输入触发信号

10uSTTL脉冲

输出回响信号

输出TTL电平信号,与射程成比例

规格尺寸

45*20*15mm


超声波模块(串口输出方式)
 产品名称:串口超声波模块SSD-ME007TX      SSD-ME007TX超声波测距模块可提供2cm--3.5m的非接触式距离感测功能,包括超声波发射器、接收器与控制电路。其基本工作原理为此超声波测距模块连接电源后,模块本身每50ms进行一次测距,完成测距后,以串口的形式输出距离值。电气参数:
 工作电压: DC 5V
 工作电流:15mA
 工作频率:40KHz
 测距范围:2cm - 3.5m
 分辨率:1mm
 测量角度:15度
 串口波特率:9600
 响应周期:50ms
 规格尺寸:45*20*15mm

输出格式说明:模块每次输出一帧,含4个8位数据,帧格式为:0XFF+H_DATA+L_DATA+SUM

  1、 0XFF:  为一帧开始数据,用于判断。
  2.  H_DATA:距离数据的高8位。
  3.  L_DATA:距离数据的低8位。
  4.  SUM:    数据和,用于效验。其0XFF+H_DATA+L_DATA=SUM(仅低8位)

 注:H_DATA与L_DATA合成16位数据,即以毫米为单位的距离值。


超声波模块(PWM脉冲方式输出)
一、产品简介
 SSD-ME007超声波测距模块可提供3cm--5m的非接触式距离感测功能。其基本工作原理为给予此超声波测距模块一触发信号后发射超声波,当超声波投射到物体而反射回来时,模块输出一回响信号,以触发信号和回响信号间的时间差,来判定物体的距离

二、电气参数
电气参数 SSD-ME007超声波模块
工作电压 DC 5V
工作电流 10mA
工作频率 40Hz
最远射程 5m
最近射程 2cm
输入触发信号 10uS的TTL脉冲
输出回响信号 输出TTL电平信号,与射程成比例
规格尺寸 43*20*15mm

三、模块使用方法:
使用本模块,占用单片机的两个IO口,一个IO口做为触发端。一个IO口做为回波PWM信号捕捉引脚。写程序时,先在TRIG引脚端为一个大约10US的高电平触发模块,同时模块内部将发出8个40kHz周期电平并检测回波。并在内部程序处理变换成一个PWM的信号从Echo引脚输出,一旦检测到有回波信号则输出回响信号,供我们方便使用。我们使用时,只需读出PWM信号高电平的时间(T)。回响信号是一个脉冲的宽度成正比的距离对象。可通过发射信号到收到的回响信号时间间隔可以计算得到距离。公式: uS/58=厘米或者uS/148=英寸。 也可以通过声波在空气中传播公式L=340T/2。就可以求出L(测量的距离)。如果没有检测到回响信号,模块回响信号脚将输出约140uS的电平,以防止发射信号对回响信号的影响.


一体化超声波模块SSD-ME007Y
 产品名称:超声波模块SSD-ME007A1

一体化超声波模块SSD-ME007Y-C        SSD-ME007A1超声波模块可提供20cm-3.5m的非接触式距离测量功能,在感应范围内感应到物体则输出对应的高电平脉宽信号。图为SSD-ME007A1外观。 电气参数:

    工作电压:     DC 5V
    工作电流:     20mA
    工作频率:     40KHz
    最远射程:     3.5m
    最近射程:     20cm
    输出信号高电平: 5V
    分辨率 :      约1cm
    模块尺寸:     34mm*43mm


超声波模块显示板
超声波显示板
功能特点:   SSD-ME008超声波显示模块是配套使用超声波测距模块SSD-ME007而设计的。采用STC的单片机控制,带有一个外接串口下载端,两个开关量输出端,三个按键选择,两路IO口扩展,带温度补偿功能。客户可根据自己所需要的功能来重新编写程序。本模块方便,灵活,实用。

电气参数:

工作电压:DC 6—12V
工作电流 :45mA
规格尺寸:45 mm*44mm*12mm
测试范围:0-400cm
测试物体:以6cm左右大小的平面物体为标准为测试。
最大测量距离:500cm
开关量输出:本模块的开关量输出可由用户自行定义,具体方法如下:

 1.长按S1键3秒钟左右,显示出现LLL。

 2.在按下S1键,显示出现一个数(比如001),为最小测量极限值,当测量的距离小于这个值的时候,OUT2会输出一个高电平,大概在4.5V左右。这个最小测量极限值可让用户通过按S2增加,S3减小来     改变。

 3.当设定好最小测量值时,再按一下S1键,显示出现HHH,为最大测量极限值的设定,在按下S1键,显示为数据(比如200),为最大测量极限值。当测量的距离大于这个值的时候,OUT1会输出一个高电     平,大概在4,5V左右。这个最大测量极限值可让用户通过按S2增加,S3减小来改变。

当设定好最大测量值后,在按下S1键,就保存了你设定的值,具有掉电存储功能(它掉电后哪个值还是不变的)
