二、产品图文介绍:








环境亮度传感器
图片 型号 名称 描述
ALS-PD70-01C/TR7 环境亮度传感器 波长: 390~700nm, 中心波长: 630nm, 中作电压: 2.5~5.5V.
ALS-PT17-51C/L177/TR 环境亮度传感器 波长: 390~700nm, 中心波长: 630nm, 中作电压: 2.5~5.5V.
ALS-PDIC15-21C/L230/ 环境亮度传感器 波长: 390~700nm, 中心波长: 590nm, 中作电压: 2.5~5.5V.
ALS-PT19-315C/L177/T 环境亮度传感器 波长: 390~700nm, 中心波长: 630nm, 中作电压: 2.5~5.5V.
ALS-PDIC15-21B/TR8 环境亮度传感器 波长: 390~700nm, 中心波长: 580nm, 中作电压: 1.5~5.5V.
ALS-PDIC17-55C/TR8 环境亮度传感器 波长: 390~700nm, 中心波长: 590nm, 中作电压: 1.8~5.5V.
ALS-PT243-3B 环境亮度传感器 波长: 390~700nm, 中心波长: 580nm, 中作电压: 1.8~5.5V.
ALS-PT204-6C/177 环境亮度传感器 波长: 390~700nm, 中心波长: 630nm, 中作电压: 2.5~5.5V.
ALS-PT243-3C/177 环境亮度传感器 波长: 390~700nm, 中心波长: 630nm, 中作电压: 2.5~5V.
RGB颜色传感器
图片 型号 名称 描述
CS257B 颜色传感器 蓝色470nm单色传感器,响应速度快。
CS257G 颜色传感器 绿色550nm单色传感器,响应速度快。
CS257R 颜色传感器 红色620nm单色传感器,响应速度快。
RGB230 颜色传感器 红620nm,绿550nm,蓝470nm三色集成,响应速度快。





CCD线阵、面阵产品系列



  本公司长期主营日本东芝(TOSHIBA)
公司全系列线阵CCD芯片芯片像素覆盖范
围由128像素~10550像素,像素尺寸覆盖
4μm~14μm,工作频率由100KHz~25MHz,
以及黑白及彩色等多种型号可供用户选择。



序号

型号

像敏单元数

像元尺寸(μm)

中心距(μm)

典型感度(V/lx.S)

动态范围

驱动方式

最高工作频率(MHz)

1.

TCD1001P

128×1

32×32

32

85

500

单 路

6

2.

TCD1209D

2048×1

14×14

14

31

2000

单 路

20

3.

TCD1200D

2160×1

14×14

14

45

1700

双 路

2

4.

TCD1206SUP

2160×1

14×14

14

45

1700

双 路

2

5.

TCD1208AP

2160×1

14×14

14

110

750

双 路

2

6.

TCD1251D

2700×1

11×11

11

35

3800

双 路

3

7.

TCD1252AP

2700×1

11×11

11

62

750

双 路

3

8.

TCD1304AP

3648×1

8×200

8

160

300

双 路

1

9.

TCD1305P

3648×1

8×64

8

64

300

双 路

1

10.

TCD132D

1024×1

14×14

14

12

1500

单 路

2

11.

TCD1500C

5340×1

7×7

7

4.8

3000

单 路

8

12.

TCD1501D

5000×1

7×7

7

13

3000

双 路

12

13.

TCD1702C

7500×1

7×7

7

9

2000

双 路

10

14.

TCD1703C

7500×1

7×7

7

16

1660

双 路

20

15.

TCD1705D

7450×1

4.7×4.7

4.7

15

1300

双 路

20

16.

TCD1706D

7400×1

4.7×4.7

4.7

15

2000

四 路

25

17.

TCD1707D

7450×1

4.7×4.7

4.7

15

2000

双 路

25

18.

TCD2252D

2700×3

8×8

8

7,9,3

800

双 路

4

19.

TCD2301C

3648×3

8×8

8

1.1,1.4,0.5

750

双 路

4

20.

TCD2557D

5340×3

7×7

7

9.3,9.9,5.4

800

双 路

6

21.

TCD2561D

5340×4

7×7

7

9,10.5,5.5 ,21

1000

双 路

10

22.

TCD2558D

5340×3

7×7

7

9.9

5000

三 路

6

23.

TCD2901D

10550×3

4×4

4

2.5,2.4,1.4

1500

双 路

5

24.

TCD2950D

21360×3

4×2.8

4

1.4,1.9,1.3

750

双 路

10

25.

TCD2953CF

21360×3

4×4

4

1.5,2.0,1.4

480

双 路

10

Linear CCD Array(线性CCD阵列):

  • CCD111  256 x 1线阵CCD芯片
  • CCD133A  1024 x 1线阵CCD芯片
  • CCD134  1024 x 1线阵CCD芯片
  • CCD143A  2048 x 1线阵CCD芯片
  • CCD153A  512 x 1 线阵CCD芯片
  • CCD181  2592 x 1线阵CCD芯片
  • CCD191  6000 x 1线阵CCD芯片
  • CCD525  2,048 x 96 TDI(时间延迟积分)芯片
  • CCD5061  6144 x 128 TDI芯片
  • CCD8091  9216 x 128 TDI 芯片
  • CCD10121 12288 x 128 TDI 芯片
  • CCD442A  2048 x 2048 前感光全帧读出CCD芯片
  • CCD447  2048 x 2048全帧读出CCD芯片,具有两个告诉及两个高灵敏度读 出口设计,前感光及背感光结构
  • CCD485  4096 x 4097前感光全帧读出CCD芯片
  • CCD486  4096 x 4097全帧读出CCD芯片,具有四个低噪声前置放大器,前 感光及背感光结构
  • 更多产品内容,请与我们联系: TEL:021-54971821,54971822 E-mail:frank.shuai@e-otron.com










四象限探测器(红外,紫外,内置放大电路)


硅四象限探测器(波长400-1100nm):

主要应用:太阳能跟踪器,激光制导,光电对中,激光测量等。

型号 受光面积 间隙尺寸
um
响应波段nm
芯片 封装 尺寸
mm
面积
mm2?

DP3.22-6

TO5

1.4x2.3

3.22

50

400-1100

QP1-6

TO5

Φ1.13

1.00

16

400-1100

QP2-6

TO5

Φ1.60

2.00

20

400-1100

QP5-6

TO5

Φ2.52

5.00

24

400-1100

QP5.8-6

TO5

2.40x2.40

5.80

50

400-1100

QP10-6

TO8S

Φ3.57

10.00

28

400-1100

QP20-6

TO8S

Φ5.05

20.00

34

400-1100

QP50-6

TO8S

Φ7.80

50.00

42

400-1100

QP100-6

U1

Φ11.20

100.00

50

400-1100

TQD586T5

TO5

2.4 x 2.4

5.76

50

350-1100

QP154-Q

TO1032

Φ14.0

154.00

100

850-1100

QP50-Q

TO1032

Φ7.98

50

70

850-1100

PDA33

U1

6x6

36

100

400-1100

PDA43

U1

8.6x8.6

73.96

100

400-1100

InGaAs四象限探测器

型号

受光面积直径

象限缝隙

灵敏度1310nm

灵敏度 1550nm

暗电流

结电容

上升时间

串扰

反偏电压

Q1000

1000μm

0.045 mm

0.9 A/W

0.95 A/W

0.5 nA
Vr = 5.0V

25 pF

3ns
Vr = 5.0V

1 max
λ =1550nm Vr=5.0V

15 V max

Q3000

3000μm

0.045 mm

0.9 A/W

0.95 A/W

2 nA
Vr = 5.0V

225 pF

24 ns
Vr = 5.0V

1 max
λ =1550nm Vr=5.0V

10 V max

Series Q: 1064 nm YAG 增强四象限探测器



型号 受光面积 间隙
μm
暗电流 nA @ 150V, 23°C 上升时间
ns @ 150V, 1064nm

QP100-Q-SM 10.0 x 10.0 100 50 20 6
QP154-Q-TO1032 ?14.0 154 100 20 6


APD 四象限探测器





型号 受光面积 间隙
μm
暗电流 nA @ M=100, 23°C 上升时间
ns @ 150V, 1064nm

QA4000-9
Ø4(12.56)
110 4 2 6
QA4000-10
Ø4(12.56)
154 6 6 6

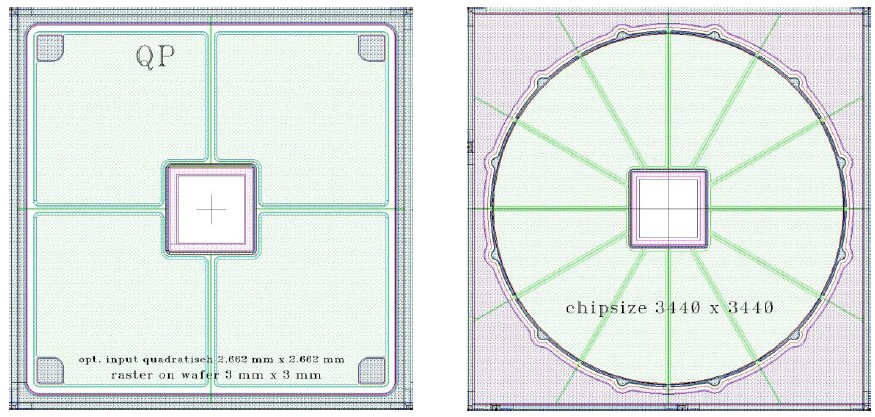

通孔四象限探测器

型号:OSQ16-THD,波长:400-1100nm,受光面积和通孔直径可选, 详细资料请与我们联系: 帅先生

另有内置放大电路四象限探测器,自然光敏感四象限探测器,紫外光敏感四象限探测器,宽温度范围四象限探测系列,四象限探测器应用电路板等,如有需要请与我们联系: 帅先生

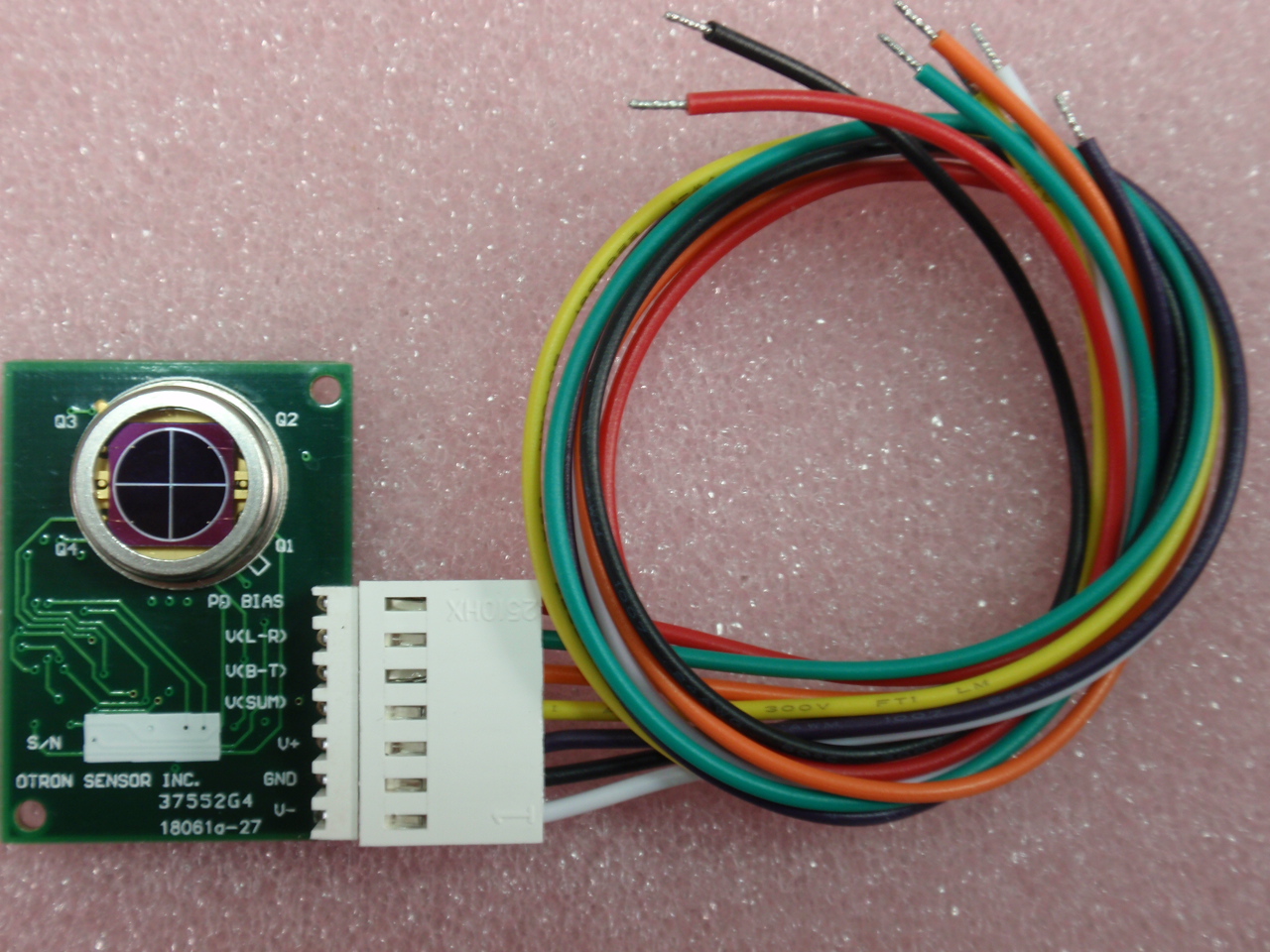

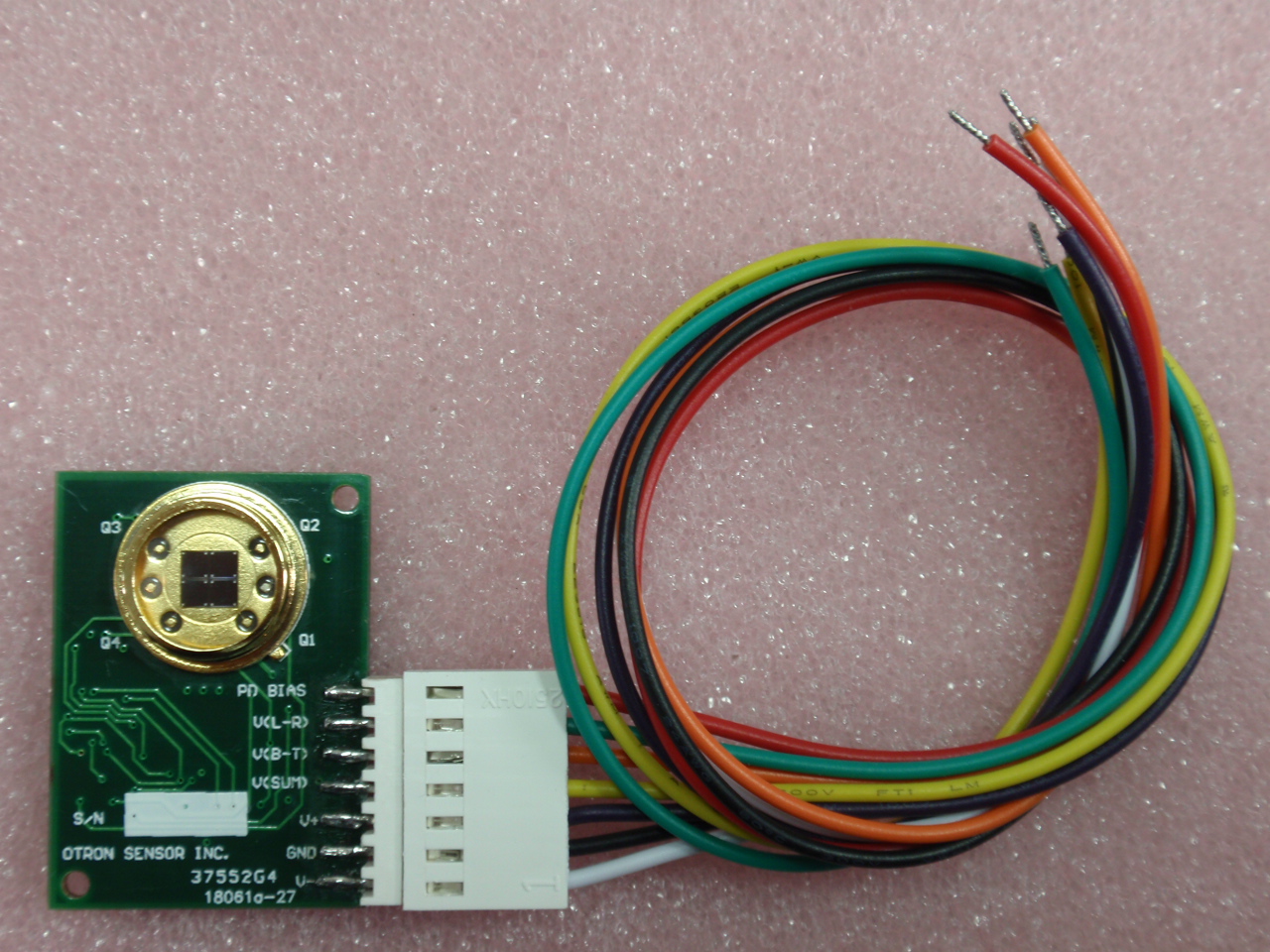

四象限探测器模块系列

型号:OSQ16-SD2

型号:OSQ50-SD2

n

型号:OSQ20-SD2



型号:OSQ100-SD2



四象限放大模块OSM50-IT

四象限探测器采集卡

  四象限光电探测器在光电信号检测、光电定向、光电准直、光电对中、光电自动跟踪、光电制导等多个技术领域得到了广泛的应用。本说明书所介绍的四象限探测器数字处理模块的基本功能是将四象限探测器的光强信号转换为数字信号,并通过USB 接口将数据传输至计算机上进行显示、分析或存储,以满足用户对四象限数据处理的要求。本信号处理模块具有信号转换精度高、数据处理软件功能强大的特点。

一、主要技术参数

通道数目 4
光强信号输入带宽 10k
AD 采样速率 20k
AD 位数 14bit
AD 转换输入量程 ±5V,±10V
AD 转换非线性度 ±2LSB
系统噪声 5 m Vrms (±10 V 量程)
最大温度漂移 50 ppm/°C
数据传输接口 USB1.1
电源 220V±10V 50/60Hz


二、基本结构

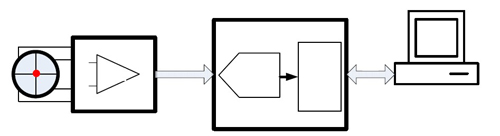

四象限探测器信号处理模块的连接示意图如下图所示

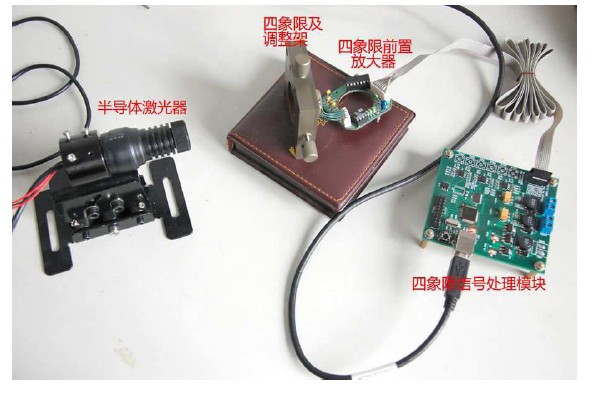

激光光斑照射到四象限探测器表面上,在各个象限分别产生光电流,经前置放大器放大后传送至信号处理模块。该处理模块内包含4路AD转换器及一片单片机(MCU),4 路光信号在MCU 的控制下,经过AD 转换成为数字信号后,从USB接口传输至计算机处理。



三、主要功能及说明

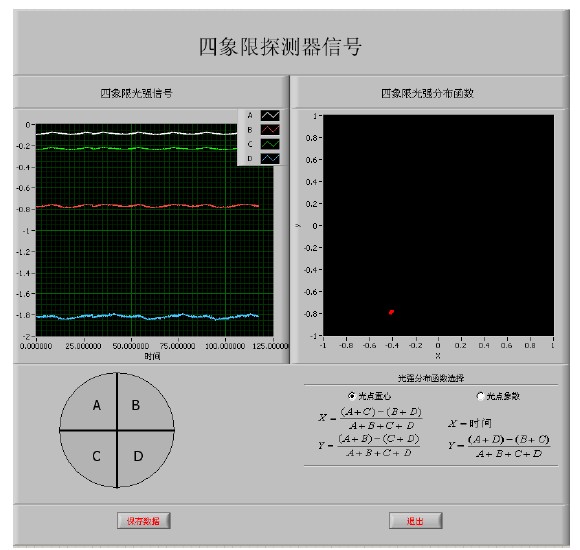

下面将根据本模块的计算机软件界面来说明其主要功能。软件界面上主要包括以下几部分:

1. 四象限光强信号

实时显示四个象限的光强信号随时间变化情况

2. 光强分布函数

在某些应用中,需要计算光斑重心,其计算公式为:

而在另外的某些应用(如象散法测离焦量)中,需要计算光点的象散,其计算公式为:

用户可根据实际需要,选择适当的分布函数显示在界面上。此部分功能可定制,可根据用户需求显示特殊的分布函数。

3. 保存数据
