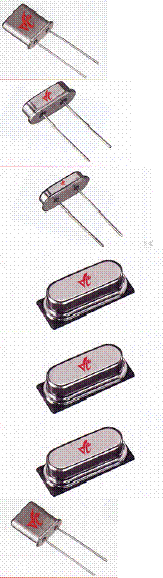

Quartz Crystals
Datasheet Model Stability Frenq. Range Package Type Rohs Status

　

　
VM6  to +/-10 ppm  1.8Mhz-150Mhz  Leaded HC49 　
　  VM6S  to +/-10 ppm  3.2Mhz-70Mhz  Low Profile Leaded HC49
　  VM6SS  to +/-10 ppm 8Mhz-70Mhz  Low Profile Leaded HC49
　  VM6SSM1  to +/-10 ppm  3.2Mhz-70Mhz  Surface Mount HC49
　  VM6SSM2  to +/-10 ppm  3.2Mhz-70Mhz  Surface Mount HC49
　  VM6SSM3  to +/-10 ppm  3.2Mhz-70Mhz  Surface Mount HC49
　  UM1  to +/-10 ppm  3.6Mhz-500Mhz  Leaded Package
　
 UM4  to +/-10 ppm  10Mhz-200Mhz  Reduced Height Leaded Package

　

　
 UM5  to +/-10 ppm  10Mhz-200Mhz  Reduced Height Leaded Package
　  NC26  Freq./Temp Coefficient -0.04 ppm/°C2  32.768KHz  Miniature Tubular 　
　
 NC38  Freq./Temp Coefficient -0.04 ppm/°C2  32.768KHz  Tubular 　
　
 VFF  to +/-50 ppm  8Mhz-100Mhz  Low Profile SMD Ceramic
　
 VFB  to +/-50 ppm  20Mhz-47Mhz  Low Profile SMD Ceramic/Metal
　
 VFA  to +/-50 ppm  20Mhz-40Mhz  Ultra Miniture Ceramic SMD
　
VFC  to +/-50 ppm  20MHz-40Mhz  Ultra Miniture Ceramic SMD
　
VFD  to +/-50 ppm  20Mhz-40Mhz  Ultra Miniture Ceramic SMD

　

　
 VFE  to +/-50 ppm  20Mhz-40Mhz  Ultra Miniture Ceramic SMD
　  VFH  to +/-50 ppm  20Mhz-40Mhz  Ultra Miniture Ceramic SMD

　

　
 VFHFF  to +/-50 ppm  40MHz-500Mhz  UM1
　 VFSMC-3  to +/-50 ppm  3.6MHz-70Mhz  Plastic SMD

　

　
 VFSMC-4  to +/- 30ppm  32.768KHz  Miniture Plastic SMD
　  VFSMC-6  Freq./Temp 55 Kohms -0.04 ppm/°C2  32.768KHz  Ultra Miniture Plastic SMD
　
VF37SCL  +/-1ppm  8Mhz-20Mhz TO-8 　
Crystal Clock Oscillators (XO)
Data Sheet Model Stability (ppm)

Operating Temp(°C)

 Freq. Range Package Output Notes RoHS Status
VFXO100 to+/-20 ppm -40 to +85°C 200MHz-1.0GHz
9x14mm LVPECL Replaces VFT5C 　
VFXO110 to +/-20 ppm  -40 to +85°C 19MHz- 200MHz
9x14 LVPECL Replaces VFT561 　
VFXO301 to+/-20ppm -40 to +85°C 38MHz-640MHz
5x7mm LVPECL/LVDS FR4 Based  　

　

　
VF140  to +/-20 ppm  -55 to +125° C  0.2MHz-130MHz 20.32X12.62mm  HCMOS/TTL  　 　
　 VF150  to +/-20 ppm  -55 to +125° C  0.2MHz-130MHz 20.32X12.62mm  HCMOS/TTL  　 　
　 VFH230C  +/- 25ppm  -55 to +125° C  750KHz-800Mz 5x7mm  PECL/LVDS  NEW!
　
VFH2321  +/-25ppm  -55 to +125° C  16KHz-150MHz 5X7mm  HCMOS/TTL  NEW!

　

　
VF160  to +/-20 ppm  -40 to +85° C  10MHz-300MHz 20.32X12.62mm  ECL/PECL  　 　
　 VF161  to +/-20 ppm  -40 to +85° C  10MHz-300MHz 20.32X12.62mm  ECL/PECL  　 　
　 VFH2121  +/- 25ppm  -55 to +125  850KHz-125MHz 5X7mm  HCMOS  NEW!

　

　
VF160-E  to +/-20 ppm  -40 to +85° C  10MHz-300MHz 20.32X12.62mm  PECL/ECL  　 　
　 VF161-E  to +/-20 ppm  -40 to +85° C  10MHz-300MHz 20.32X12.62mm  ECL/PECL  　 　
　 VF230C  +/- 20ppm  0 to +70° C  750KHz-800Mz 5X7mm  LVPECL/LVDS  NEW!

　

　
M2910  to +/-20 ppm  0 to +70° C  10Mhz-410MHz 20.32X12.62mm  ECL/PECL  　 　
　 M2980  to +/-20 ppm  0 to +70° C  10Mhz-410MHz 20.32X12.62mm  ECL/PECL  　 　
　 M5500  to +/-50 ppm  -55 to +125° C  1Hz-125MHz 20.32X12.62mm  HCMOS/TTL  　 　
　
M1280  to +/-20 ppm  0 to +70° C  1KHz-175MHz 12.6X12.6  HCMOS/TTL  　 　
　
VF640  to +/-20 ppm  -55 to +125° C  2MHz-130MHz 8.51X7.87mm  HCMOS/TTL  Available in G + J lead configuration

　

　
VFAC170  to +/-20 ppm  -55 to +125° C  4MHz-160MHz 20.32X12.62mm  ACMOS/TTL  　 　
　 VFAC570  to +/-20 ppm  -55 to +125° C  4MHz-160MHz 9X14mm  HCMOS/TTL  　

　

　
VF561  to +/-20 ppm  -40 to +85° C  15MHz-300MHz 9X14mm  PECL  　
　 VF561E  to +/-20 ppm  -40 to +85° C  15MHz-300MHz 9X14mm  PECL  　
　 VF540  to +/-20 ppm  -55 to +125° C  1.5MHz-130MHz 9X14mm  HCMOS/TTL  　
　 VFAC3  to +/-20 ppm  -40 to +85° C  80MHz-160MHz 5X7.5mm  ACMOS  　
　 VF261  to +/-20 ppm  -40 to +85° C  15MHz-300MHz 5X7.5mm  PECL  　
　 VF266  to +/-25 ppm  -40 to +85° C  75MHz-250MHz 5X7mm  LVPECL  　

　

　
VF1  to +/-20 ppm  -40 to +85° C  1.8MHz-125MHz 5X7.5mm  HCMOS/TTL  　
　 VF3  to +/-20 ppm  -40 to +85° C  1.8MHz-125MHz 5X7.5mm  HCMOS/TTL  　
　 VF5  to +/-20 ppm  -40 to +85° C  1.8MHz-80MHz 5X7.5mm  HCMOS/TTL  　
　 T3390  to +/-20 ppm  0 to +70° C  1KHz-125MHz 5X7mm  HCMOS/TTL  　
　
T3290  to +/-20 ppm  0 to +70° C  1KHz-175MHz 5X7mm  HCMOS/TTL  　
　
R3390  to +/-20 ppm  0 to +70° C  500KHz-165MHz 5X7mm  HCMOS/TTL  　
　
R3290  to +/-20 ppm  0 to +70° C  1.544MHz-105MHz 5X7mm  HCMOS/TTL  　

　

　
VFS1  to +/-50 ppm  -40 to +85° C  1.8MHz-50MHz 3.5X6  HCMOS/TTL  　
　 VFS3  to +/-50 ppm  -40 to +85° C  1.8MHz-50MHz 3.5X6  HCMOS/TTL  　
　 VFS5  to +/-50 ppm  -40 to +85° C  1.8MHz-50MHz 3.2X5mm  HCMOS/TTL  　
　
R1800  to +/-25ppm  0 to +70° C  850KHz-165MHz 5X7mm  HCMOS  　
　
T5321  to +/-25ppm  -55 to +85° C  1 MHz-100MHz 5X7mm  HCMOS  　
　
R1210  to +/-25ppm  -40 to +85° C  1MHz-5MHz 5X7mm  HCMOS/TTL  　
　
T5421  to +/-25ppm  -55 to +85° C  1 MHz-100MHz 5X7mm  HCMOS  　
　
VF70  to +/-20ppm  -40 to +85° C  0.25MHz-100MHz 7.6mmX7.6mm  HCMOS/TTL  　 　
　
T5621  to +/-25ppm  -55 to +85° C  16KHz-150MHz 5X7mm  HCMOS  　
　
R1310  to +/-25ppm  -40 to +85° C  500KHz-125MHz 5X7mm  HCMOS/TTL  　
　
T5721  to +/-25ppm  -55 to +85° C  16KHz-150MHz 5X7mm  HCMOS  　

　

　
M1257  to +/-50 ppm  0 to +70° C  1MHz-16MHz 20.32X12.62mm  Dual Output HCMOS  Dual output MOS & TTL  　
　 VFT540  +/-20ppm  -40 to +85° C  8MHz-250MHz 9X14mm  HCMOS  　 　
　 VFJC  +/-25ppm  0 to +70° C  1.8MHz-50MHz 3.2X2.5mm  HCMOS/TTL  NEW!
　
VFGC  +/-25ppm  0 to +70° C  500KHz-135MHz 5X3.2mm  HCMOS/TTL  NEW!
　
T7250  to +/-50ppm  -55 to +200° C  20KHz-100MHz 5x7 mm SMD  HCMOS  　
　
M1254  to +/-50 ppm  -55 to +200° C  20KHz-150MHz 20.32X12.62mm  HCMOS/TTL  　 　
　
T1254  to +/-50 ppm  -55 to +200° C  20KHz-100MHz 5x7 mm SMD  HCMOS  　
　　　　 　 　 　 　 　 　 　 　
Voltage Controlled Crystal Oscillators (VCXO) 　 　
Data Sheet Model Pullability Operating Temp (°C) Freq. Range Package Output Notes RoHS Status
VFVX100 APR: +/-35ppm min -40 to +85°C 200MHz-1.0GHz 9x14mm PECL/LVPECL Stability: to +/-20 ppm Replaces VFT5V 　
VFVX110 APR: +/- 100ppm min to -40to +85°C 200MHz-1.0GHz 9 x 14mm PECL/LVPECL New Release Low Noise Wide Pull 　
VFVX301 +/-150ppm -40to +85°C 38MHz -640MHz
5x7mm LVPECL/LVDS Stability: to +/-50 ppm Low Jitter <0.5ps 　
VF230V  to +/-150ppm  -40 to +85°C  750KHz-800MHz 5X7mm  LVPECL/LVDS  Stability: to +/- 25ppm      New!
VFT594  to +/-150ppm  -40 to +85°C  8MHz-250MHz 9X14mm  HCMOS/TTL  Stability: to +/-20 ppm

FR4 Based

　
VFT596  to +/-150ppm  -40 to +85°C  19MHz-300MHz 9X14mm  ECL/PECL

Stability: to +/-20 ppm

FR4 Based

 　
M2306    H2306  to+/-150ppm  0 to +70°C  1MHz-150MHz 20.32X12.62mm  HCMOS/TTL  Stability: to +/-20 ppm 　
M2001    H2001  to+/- 175ppm  0 to +70°C  1MHz-175MHz 20.32X12.62mm  HCMOS/TTL  Stability: to +/-25 ppm 　
M3261     H3261  to +/-75ppm  0 to +70°C  3MHz-105MHz 20.32X12.62mm  HCMOS/TTL  Stability: to +/-20 ppm 　
M2911  to +/-100ppm  0 to +70°C  15MHz-175MHz 20.32X12.62mm  PECL  Stability: to +/-20 ppm 　
　
VF494  to+/-200ppm  -40 to +85°C  1MHz-50MHz 12.6X12.6mm  HCMOS/TTL  Stability: to +/-50 ppm 　
　 VF194  to+/-100ppm  -40 to +85°C  1MHz-160MHz 5X7mm  HCMOS/TTL  Stability: to +/-20 ppm
　 VF294  to+/-100ppm  -40 to +85°C  1MHz-160MHz 5X7mm  HCMOS/TTL  Stability: to +/-20 ppm
　
　 VF394  to+/-100ppm  -40 to +85°C  1MHz-160MHz 9.8X14.22mm  HCMOS/TTL  Stability: to +/-20 ppm 　
　 VF594  to+/-1000ppm  -40 to +85°C  1.54MHz-160MHz 9X14mm  HCMOS/TTL  Stability: to +/-20 ppm
　
　 VF946  +/-100ppm  -40 to +85°C  1.5MHz-52MHz 8.51X7.87mm  CMOS/TTL  Stability: to +/-20ppm
　
　 VF596  to+/-100ppm  -40 to +85°C  19.44MHz-200MHz 9X14mm  PECL  Stability: to +/-20 ppm
　 VF596-E  to+/-200ppm  -40 to +85°C  12.5MHz-200MHz 9X14mm  PECL  Stability: to +/-20 ppm

　

　
VF594-T  to+/-1000ppm  -40 to +85°C  1.54MHz-160MHz 9X14mm  HCMOS/TTL  Stability: to +/-20 ppm
　
　 R3306  to +/-50ppm  0 to +70°C  3.5MHz-55MHz 5X7mm  HCMOS/TTL  Stability: to +/-25 ppm

　

　
R3206  to +/-50ppm  0 to +70°C  3MHz-32.768MHz 5X7mm  HCMOS/TTL  Stability: to +/-25 ppm
　 T2306  to +/-50ppm  0 to +70°C  3MHz-32.768MHz 5X7mm  HCMOS/TTL  Stability: to +/-25 ppm
　
T2002  to +/-75ppm  0 to +70°C  3MHz-45MHz 5X7mm  HCMOS/TTL  Stability: to +/-25 ppm
　
VF940  to +/-200ppm  -40 to +85°C  1.54MHz-160MHz 20.32X12.62mm  HCMOS/TTL  Stability: to +/-20 ppm 　
　
VF940-T  to+/-500ppm  -40 to +85°C  1.54MHz-160MHz 20.32X12.62mm  HCMOS/TTL  Stability: to +/-20 ppm 　
　
VF960  to +/-500ppm  -40 to +85°C  10MHz-200MHz 20.32X12.62mm  PECL  Stability: to +/-20 ppm 　
　
VF961  to +/-500ppm  -40 to +85°C  10MHz-200MHz 20.32X12.62mm  PECL  Stability: to +/-20 ppm 　

　

　
M2010  to +/-50ppm  0 to 70°C  10MHz-44.736MHz 5V DIL (M)  HCMOS  Phase-Locked Oscillator  　
　 M2015  to +/-50ppm  0 to 70°C  10MHz-44.736MHz 5V DIL (M)  HCMOS  Phase-Locked Oscillator  　
　 M6306  to +/-50ppm  -55 to +125°C  1MHz 20.32X12.62mm  HCMOS/TTL  　 　
Temperature Compensated Crystal Oscillators (TCXO)
Data Sheet >Model Stability (ppm) Operating Temp (°C) Freq. Range Package Output Notes RoHS Status
VFTX320 to +/-o.5ppm -30 to +85oC 13.0-26.0MHz 3.2x2.5mm Clipped Sine Wave 　 　
VFTX130 +/-1ppm -40 to +85oC 30MHz-180MHz 25.4x22mm CMOS Replaces VFT7H CMOS 　
VFTX120 to +/-1ppm -40 to +85oC 30MHz-180MHz 25.4x22mm Sinewave Replaces VFT7H Sinewave 　
VFTX110 to +/-1ppm -40 to +85oC 200MHz-1.0GHz Europack Sinewave +13dBm Output Power 　

　

 VFTX100   to +/-1ppm   -40 to +85oC 200MHz-1.0GHz 25.4x22mm PECL/LVPECL Replaces VFT7H PECL 　
VF720  to +/-2.5 ppm  to -30 to +75° C  10MHz-22MHz 11.4X9.6mm  Clipped Sine Wave  　 　
VF721  to +/-2.5 ppm  to -30 to +75° C  10MHz-22MHz 11.4X9.6mm  Clipped Sine Wave  　 　
VF730  to +/-2.5 ppm  to -30 to +75° C  9.6MHz-26MHz 18.3X11.7mm  Clipped Sine Wave  　 　
　 　 　 　 　 　 　

　

 VFT740  to +/-5ppm  to -40 to +85° C  8MHz-100MHz DIL 14  HCMOS/TTL  　 　
VF750  to +/-2.5 ppm  to -20 to +75° C  12.6MHz-19.8MHz 5X7mm  Clipped Sine Wave  　 　
VF751  to +/-2.5 ppm  to -20 to +75° C  12.6MHz-19.8MHz 5X7mm  Clipped Sine Wave  　 　
EC  to +/-2.5 ppm  to -30 to +75° C  12.6MHz-19.68MHz 7X9mm  Clipped Sine Wave  　 　
ER  to +/-2.5 ppm  to -30 to +75° C  12MHz-19.68MHz 9.6X11.4mm  Sine Wave  　 　
EB  to +/-2 ppm  to -30 to +80° C  10MHz-20Mhz 5X7mm  Clipped Sine Wave  　 　

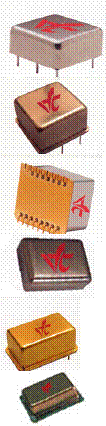

Oven Controlled Crystal Oscillators (OCXO)
Oven Controlled Crystal Oscillators (OCXOs) are hybrid electronic components that combine crystals and oscillator ICs to generate clocking signals. 　 　 　 　 　 　 　 　
Data Sheet Model Stability (ppm) Operating Temp (°C) Freq. Range Package Output Notes RoHS Status
VFJA100 　 to -40 to +85oC 8KHz - 1.0 GHz 25.4x22mm PECL/LVPECL Jitter Attenuator Jitter <0.25ps; Output to 1GHz 　
VFFT100 　 to-40 to +85o C 8KHz - 1.0GHz 25.4x22mm PECL/LVPECL Frequency Translator Input 8KHz - 250MHz Output to 1GHz 　
VFOV110 to 2x10-7 to-40 to +85oC 25MHZ - 135MHz 25.4x22mm CMOS/SINE Phase Noise: -170dBC/Hz@100KHz

Ultra Low Noise Oven

 　
 VFTCS  to 5x10-9  to -40 to +85 C  4.8MHz-200MHz 22.0 x 25.4mm  HCMOS/TTL/SINE  Phase Noise: -125 dBc/Hz @ 10 Hz  　

　

  VFTCI  to 5x10-9  to -40 to +85° C  4.8Mhz-180Mhz 25.4X25.4mm  CMOS/SIne  Phase Noise: -120 dBc/Hz @ 10 Hz  　
 VFTCR  to 5x10-9  to -40 to +85° C  4.8Mhz-200MHz 20.2 x 20.2mm  CMOS/Sine  Phase Noise: -120 dBc/Hz @ 10 Hz  　
 VFTCM  to 5x10-9  to -40 to +85° C  4.8Mhz-180MHz 24.77X20.32mm  CMOS/Sine  Phase Noise: -120 dBc/Hz @ 10 Hz  　
 VFTCE  to 5x10-9  to -40 to +85° C  4.8Mhz-180MHz 36.1X27.2mm  HCMOS/TTL/Sine Wave  Phase Noise: -120 dBc/Hz @ 10 Hz  　
 VFT14C  to 5x10-8  to -40 to +85° C  8Mhz-160MHz 20.3X12.7mm  HCMOS/TTL  Phase Noise: -80 dBc/Hz @ 10 Hz  　
 VFT14CS  to 5x10-8  to -40 to +85° C  8Mhz-160MHz 20.3X12.7mm  HCMOS/TTL  Phase Noise: -80 dBc/Hz @ 10 Hz  　
High Reliability (Hi-Rel) / COTS
Data Sheet Model Stability (ppm) Operating Temp (°C) Freq. Range Package Output Notes RoHS Status
　
M5500    H5622  to +/-50 ppm  -55 to +125° C  1Hz-125MHz 20.32X12.62mm  HCMOS/TTL  XO 　

　

　
M6306  to +/-50 ppm  -55 to +125° C  1MHz-35MHz 20.32X12.62mm  HCMOS/TTL  VCXO 　
　 T5321  to +/-25ppm  -55 to +85° C  1 MHz-100MHz 5X7mm  HCMOS  XO
　
VFH230C  +/- 25ppm  -55 to +125° C  750KHz-800MHZ 5x7mm  PECL/LVDS  XO
　
T5421  to +/-25ppm  -55 to +85° C  1 MHz-100MHz 5X7mm  HCMOS  XO
　
VFH2121  +/- 25ppm  -55 to +125  850KHz-125MHz 5X7mm  HCMOS  XO
　
VFH2321  +/-25ppm  -55 to +125° C  16KHz-150MHz 5X7mm  HCMOS/TTL  XO
　
T5621  to +/-25ppm  -55 to +85° C  16KHz-150MHz 5X7mm  HCMOS  XO
　
T5721  to +/-25ppm  -55 to +85° C  16KHz-150MHz 5X7mm  HCMOS  XO
COTS
Data Sheet Model Stability (ppm) Operating Temp (°C) Freq. Range Package Output Notes RoHS Status
　
T7250  to +/-50ppm  -55 to +200° C  20KHz-100MHz 5x7 mm SMD  HCMOS  XO
　
M1254    H1254  to +/-50 ppm  -55 to +200° C  20KHz-150MHz 20.32X12.62mm  HCMOS/TTL  XO 　
　
T1254  to +/-50 ppm  -55 to +200° C  20KHz-100MHz 5x7 mm SMD  HCMOS  XO
