特色

　

• 可提供小尺寸
• 通过非导电边缘和侧面保证高电气绝缘
• 快速响应时间

　

应用

　

• 特别适合于表面测量
• 安装在印刷电路板上
• 应用于汽车行业，家用电器
• 为了热量测定而在公差组中选出来的电阻元件
• 大量应用 NTC型

　

规格

　

说明

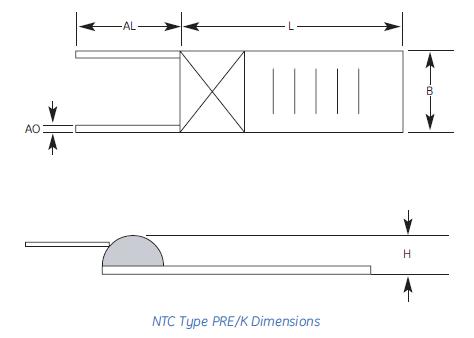

一个陶瓷基板支撑一个有玻璃覆盖的铂层结构。连接导线接点可耐受剪切力。

选件

应要求制作的特殊类型。（请考虑较长的交付时间和最小订单量）。可能的变动例子有：

• 更窄的IEC公差（表明测量点或范围）
• 温度升至1112°F (600°C)
• 基板背部的镀金属
• 更长或更短的连接线
• 连接线在相反的方向U形或S形（芯片表面完全覆盖着固定贴用来改善电线连接）
• 银连接引线（？0.3mm)便于软焊条焊接(温度范围 -94°F ~ 482°F (-70°C ~ 250°C))
• 所有类型的电缆连接线的加长线。

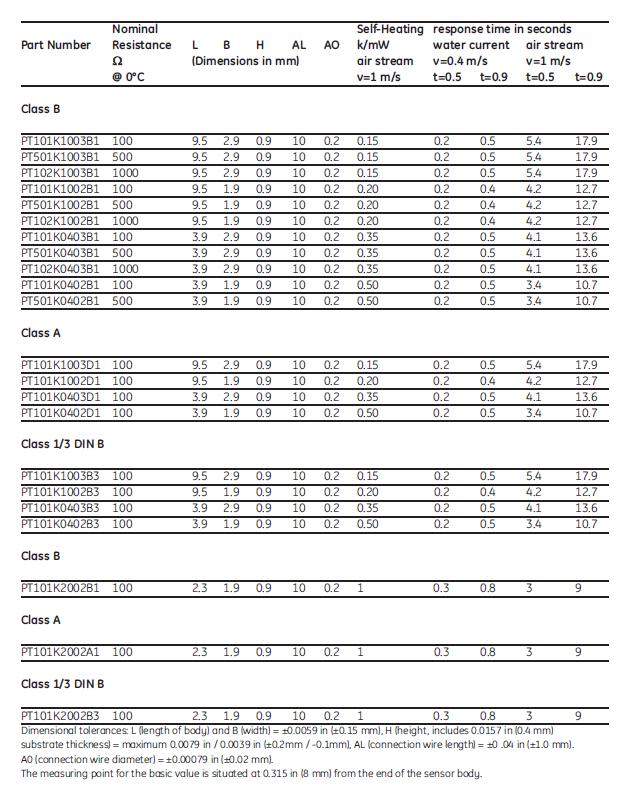

数据

标称电阻值	100 ?, 500 ?, 1000 ? 在32°F (0°C)下
公差等级	符合IEC751和在受限温度范围下更窄公差的A和B。(-40°F ~ 302°F (-40°C ~ 150°C))
温度范围	-94°F ~ 932°F (-70°C ~ 500°C)
连接材料	镀铂镍丝
温度稳定性	温度骤变后有轻微滞后的可能
耐振动性	高耐振动性和耐冲击性。
机械稳定性	对变化的压力迟钝，但对扭曲和弯曲敏感。在装置元件时必须认真谨慎；过度的压力可能影响标称电阻。
环境条件	未封装，仅用于干燥的环境。

　

特色

　

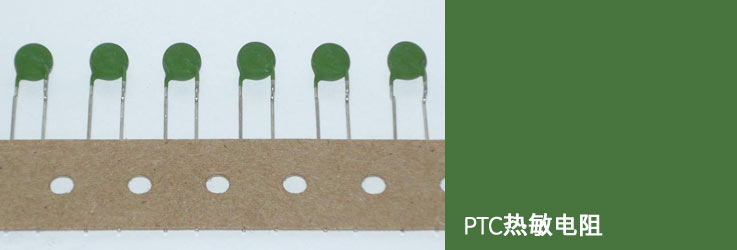

• 一套涂有绿色硅树脂且含有放射状接线的正温度系数盘形热敏电阻
• 专为通用电流过载、过载电压和直接过热保护而设计
• 宽量程的工作电流和电压等级
• 优越的稳定性
• 故障安全操作
• 固态
• 高性能钛酸钡陶瓷
• 适用于自动印刷电路板装配绝缘引线

　

规格

　

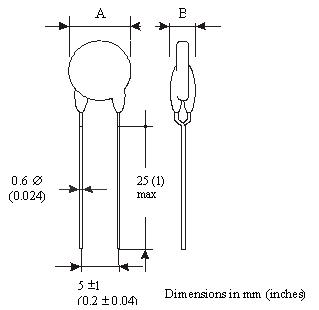

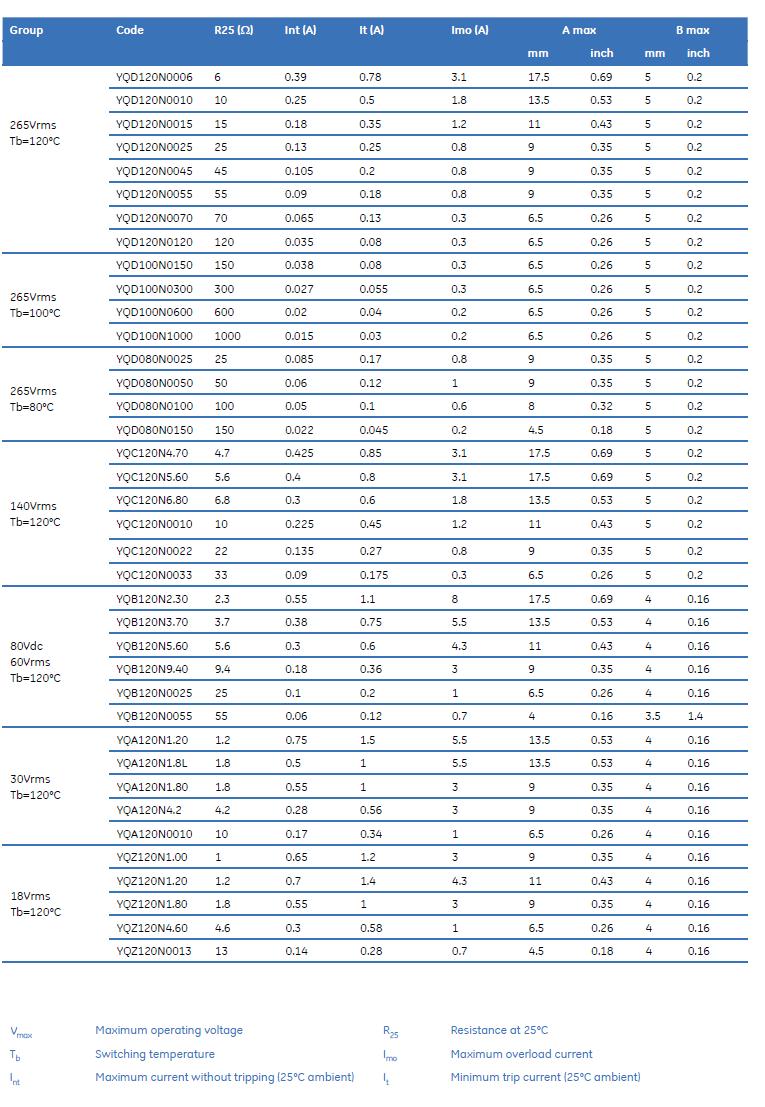

YQ型规格

R25公差	±25%
环境温度范围	在最大电压下 0° ~ +60°C 在零电压下 -25° ~ +125°C
引线材料	镀锡铜体涂层 绿色硅树脂

　

订货信息
