PDCR/PMP 4300

PDCR/PMP 4300 – Automotive Pressure Transducers



PDCR/PMP 4300 专为汽车底盘和发动机压力测试应用而设计。

特点

  • 经实践验证的技术
  • 耐高温能力可达+175°C
  • 放大输出或毫伏输出
  • 不锈钢或钛结构
  • 全EMC保护
  • 灵活的压力/电气接口可选

规格

压力测量

压力量程 25、45、145、217、435、1160、1810、3625 psi 绝压 (1.6、3、10、15、30、80、125 and 250 bar绝压)

注意:可以指定任何压力单位。客户可以定制压力范围。

最大过压 不锈钢结构:2倍额定压力,最大值4525 psi (312 bar)
钛结构:2倍额定压力,最大值5800 psi (400 bar)
最大破坏压力 不锈钢结构:最大值5440 psi (375 bar) ;钛结构:最大值7000 psi (500 bar)
介质兼容性 与316L不锈钢或IMI160钛合金兼容的液体。
激励电压 PDCR 4300:
10 VDC (可以指定其它电压值)

PMP 4300:1
2 V ±4 VDC, 70°F (20°C) 时;10V ~ 16 VDC,  -25° ~ 350°F (-30°~ 175°C)时

供电电流 PDCR 4300:<2 mA PMP 4300:<5 mA
分辨率 无限
零点调整范围 PDCR 4300:0 mVDC ±3 mVDC

PMP 4300:0.2 VDC ±50 mVDC

满量程调整范围 PDCR 4300:50 mVDC ±3 mV (输出与输入成比例)

PMP 4300:4.7 VDC ±50 mVDC

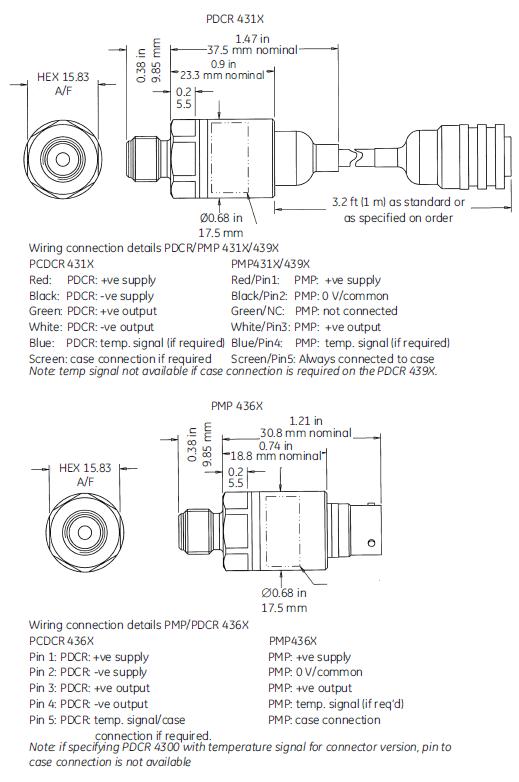

PDCR_4300_Spec

性能参数

精度 PDCR 4300:
  • ±0.2% FS BSL

PMP 4300:

  • ≤870 psi (60 bar) :±0.1% FS BSL
  • >870 psi (60 bar) :±0.2% FS BSL
长期稳定性 <0.1% FS/年
工作温度
  • 25° ~ 350°F (-30° ~175°C)
补偿温度 -25°~350°F (-30° ~ 175°C),其它温度范围可选。
温度系数 PDCR 4300:
零点/满量程偏移:<±1.5% FS/210°F (100°C)

PMP 4300:
零点/满量程偏移:<±1% FS/210°F (100°C)

温度信号输出(可选) PDCR 4300:1.5 VDC ±1 VDC@70°F (20°C)

PMP 4300:2.9 VDC ±0.5 VDC @ 70°F (20°C)

温度信号灵敏度(可选) PDCR 4300:3 mV/°C ±2 mV/°C

PMP 4300:7 mV/°C ±1 mV/°C

绝缘电阻 >100 MΩ @ 50 VDC
输出阻抗 PDCR 4300:2 kΩ

PMP 4300: <100 Ω

结构特性

压力接口 从下列标准配件中选择(均为外螺纹):M8 x 1、 M10 x 1、M10 x 1 缓冲器、5/16 in - 24UNJF、3/8 in - 24UNJF、1/8 in NPT、1/8 in BSP;
也可提供其它规格。
电气连接
  • 3.28 ft (1 m) 长, 5芯 Raychem电缆,规格EPD 96401A
  • 德国产5针密封型AS-Micro 插座
  • 3.28 ft (1 m) 长, 5芯 Raychem 电缆,规格EPD 96401A及德国产5针密封型AS-Micro 接头
安装扭矩 10 Nm对零点漂移的影响可忽略 重量

PDCR 4300:
AS micro不锈钢:<1盎司(28 g)
AS micro钛合金:<0.5 盎司 (16 g)
电缆及不锈钢:<1.8盎司(53 g)电缆及钛合金:< 1.5盎司(43 g)
如果定购电缆,则 以40″ (1 m)长为单位报价。

PMP 4300:
AS micro不锈钢:<1盎司(30 g)
AS micro钛合金:<0.6 盎司 (19 g)
电缆及不锈钢:<2 盎司 (57 g)
电缆及钛合金:<1.5盎司 (45 g)
如果定购电缆,则 以40″ (1 m)长为单位报价电缆。

振动 50 ~ 2500 Hz @ 40g, 各轴上8 小时,以 0.32 oct/min下降,对校验无影响
冲击 1000g,半正弦波脉冲1mS(三向)
电磁兼容性 CE 标记

下载

说明 English
PDCR/PMP 4300 Brochure acrobat-reader
PDCR/PMP 4300 Manual Brochure acrobat-reader
