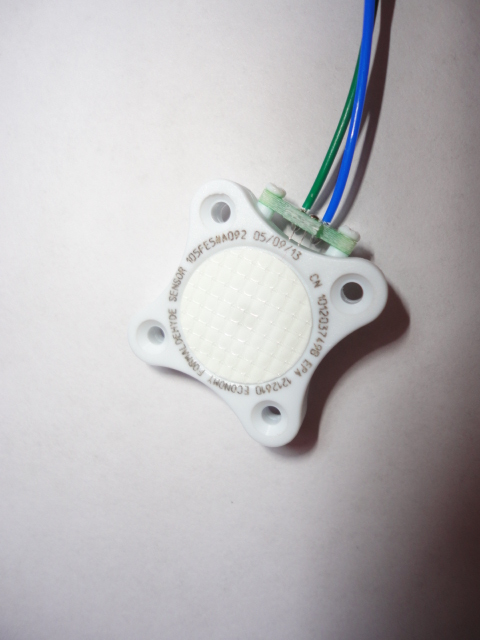

英国Dart Sensors甲醛传感器
英国达特传感器有限公司，成立于1994年，是呼吸酒精传感器和甲醛传感器生产领域内的佼佼者。我们供应各种型号的呼吸酒精传感器，从低成本的民用口袋机到证据性检测用的警用机。我们的甲醛传感器有着较好的灵敏度和稳定性。
Dart
sensor公司生产的电化学式甲醛气体传感器是真正能够连续监测的传感器，而不需要任何的气体采样或者采用气泵抽取。这种传感器是从我们已经成功应用的呼吸式酒精传感器基础上开发出来的。适合于绝大多数的环境（-20℃~+50℃）监测使用（如有特殊介绍，可应用于更高的温度中）。
英国DartSensors甲醛传感器优势特点
-
成本：设计构造简单以及很少的部件使得其成本得到降低，从而形成更有竞争力的价格。
-
长寿命：它使用的是在世界范围内已经有30多年使用经验的呼吸酒精传感器的元件。而呼吸酒精传感器的精度，稳定性和长久性都是已经得到了验证的。
-
响应快速：一条短小且低阻抗的扩散路径使其响应时间很少
-
电源要求低：燃料电池原理意味着它并不需要电源激励，仅仅在信号的处理和显示时需要电能，所以仅仅一个简单的小电池单元即可。
-
稳定性：非常好的稳定性，允许在使用过程中非常长的校准周期
-
可承受高压：采用非薄膜构造，不包含在高压环境下容易破碎的元件，经验证，可以承受10个大气压力。
英国DartSensors甲醛传感器性能参数
- 测量范围：0-5ppm；
- 期望寿命；5年；
- 输出信号：2000nA/ppm；
- 分辨率：优于0.02ppm
- 测量下限：0.03ppm
- 温度范围：-20到50oC
- 压力范围：最高到10个大气压；
- 湿度范围：15%-90%，非结露；
- 响应时间t90：50秒（20oC时）
- 长期输出漂移：每年〈10%
- 重复性：〈 +/-2%
- 储存时间：2年（20oC时）
- 保证期：2年。
- 尺寸：40x35x9.5mm
英国DartSensors甲醛传感器工作原理
传感器内部包含一个常规的两电极燃料电池传感器。工作电极通过外电路将电子释放到计数电极，并且在计数电极端随着氧的减少而消耗，内电路由电解液中的离子流来实现。
设计精良，便于电解液的消长。电解液的消长随环境温度和湿度的变化而变化，但是仍可正常工作不会影响到校准值。
英国DartSensors甲醛传感器典型应用电路
Dart公司的甲醛传感器输出的电流值于空气中从0到高浓度的甲醛浓度呈线性关系。输出信号需要根据精确度要求进行放大和温度补偿。
DartSensors甲醛传感器信号放大
输出信号放大的首选方法是使用一个直接的电流到电压放大的运算放大器。这样的话传感器将工作在其最好的模式下。得到的信号值取决于反馈电阻的大小；比方说使用1000欧姆的电阻值，那么一个输出为5nA的信号将会转化为5mV的输出信号。
因为在开路状态传感器可能会逐渐引起偏移，虽然不会对产品有损伤，但是也要花费时间去放电。所以在储藏期间一般将输出端子进行短路处理，这样就不会出现明显的长期的偏移量。
在使用过程中，为了避免在放大器被断开的时候偏移量的增加，可以在两端子之间连接一个低阻值的电阻（典型值为620欧姆）。另外，也可将放大器持续供电。
Dart Sensors甲醛传感器典型应用电路
在高精度测量中反馈电阻应为470K，同时并联一个4.7μF的钽电容在没有反向响应时间的情况下降噪。
注意：该电路使用的是双路电源，这样能得到最佳效果。在这个电路（以及类似的电路）里面，运算放大器我们推荐使用Burr-Brown的OPA177。另外，也可以选用低功率而且噪声非常微小的OPA241。这两种型号的器件本身的漂移量都很小，灵敏度又非常高，而且很容易加入到偏移整顿电路中去消除剩余的漂移量。
我们已经完成了使用类似OP90这种专用的运算放大器的单路供电电路的研究，并不推荐使用。如果采用3V供电的话，我们推荐使用诸如ICL7660这样的
IC产生的负电源。
DartSensors甲醛传感器温度补偿
如果需要的测量精度很高，那么就需要给电路中加入温度补偿的部分。一般来说，在简单电路里面，我们可以通过在运算放大器的反馈回路中适当的加入一个热敏电阻来实现（该热敏电阻可以通过与其他的电阻的串并联进行修正）。如果使用微处理器电路的话，在软件的控制下，热敏电阻补偿会更加精确。标准的负温度系数热敏电阻提供的信号是比较合适的。
温度依赖性有两个部分：
-
气体的扩散率随温度的增长而增长。
-
低温下，电解质的功效将会明显削弱，这将成为决定比率的因素。
DartSensors甲醛传感器线性度
甲醛传感器的线性至少为5ppm。
Dart Sensors甲醛传感器线性度
DartSensors甲醛传感器灵敏度
灵敏度取决于传感器表面的通路孔径的大小；孔径越大，扩散到传感器中的气体就越多，信号也就越强。标准的（最小实际孔径）单一中心孔径的直径为1mm，也可以根据客户的需求进行订制。选择孔径要考虑到能够产生合适的信噪比，但是也要避免气体样品过量，否则会导致输出非线性，反应迟缓以及气体清洗不干净等问题出现。
DartSensors甲醛传感器交叉灵敏度
甲醛传感器主要对挥发的甲醛敏感，但是对于其他的气体或蒸汽也有一定的灵敏度。传感器本身不具有灵敏度的气体或者蒸汽包括：例如甲苯这样的饱和芳烃；丙酮，氨，氮，氧，氯，水蒸气及二氧化碳。
DartSensors甲醛传感器校准
甲醛测定仪器标准的校准方法为渗透管，尽管如此，我们基于在呼吸酒精工业中广泛使用的液体标准概念开发并提供了一种简单的选择性方法，这依赖于这样一个事实：在特定的温度下，水和顶端空气之间的挥发性隔离层是恒定不变的。我们提供两种浓度：在20℃时0.1和1.0ppm,这种溶液的依据的是美国环保代理处的网址刊登的数据（遗憾的是链接现已过期），溶液恒温至20℃，以下的校正曲线可以用来修正温度数据
Dart Sensorsdart燃料电池型酒精传感器(民用,警用)
英国dart传感器公司生产的电化学式甲醛气体传感器是真正能够连续监测的传感器，而不需要任何的气体采样或者采用气泵抽取。
这种传感器是从我们已经成功应用的呼吸式酒精传感器基础上开发出来的。可以适用于绝大多数的环境应用。长寿命甲醛传感器
 特点：
低成本
简单的设计，简单的结构，极少的配件，竞争力极强的价格；
长寿命
可以达到5年寿命；
响应时间快速
t90可达到40秒；
电源需求小
燃料电池的原理决定其不需要电源，而电路部分仅需要电池就可以满足；
长期的稳定性
可以忍受极高的压力
最高可以达到10个大气压。
技术指标：
测量范围：0-5ppm；
期望寿命；5年；
输出信号：2000nA/ppm；
分辨率：优于0.02ppm
测量下限：0.03ppm
温度范围：-20到50oC
压力范围：最高到10个大气压；
湿度范围：15%-90%，非结露；
响应时间t90：50秒（20oC时）
长期输出漂移：每年〈10%
重复性：〈 +/-2%
储存时间：2年（20oC时）
保证期：2年。
尺寸：40x35x9.5mm
应用：手持检测器，室内检测装置，空气清新机，空调设备
Formaldehyde Sensors
Key features of our formaldehyde sensors:
- Two-electrode diffusion sensors for environmental monitoring
- Based on conventional breath alcohol sensor technology
- Does not require a pumped sample
This sensor is available in two versions to suit the requirements
of different markets. The premium version represents the optimum
specification for use where the best performance is required, for
example in scientific instrumentation or safety critical
applications. The economy is a pared-down variant, offering adequate
performance where low cost is of greater importance than absolute
precision. If in doubt, Dart Sensors recommends starting your
development process with the premium version.
We offer a calibration service for our formaldehyde sensors using
our state of the art laboratory. Currently this costs £15 per sensor
- if you would like this service added to your order, please note it
in the "additional info" box on the quotation form.
Technical Information
Liquid Standards
Our standards are used to maintain and audit evidential breath
alcohol equipment in the United Kingdom and the Irish Republic.
The standards require a suitable breath alcohol simulator - we
recommend the
Guth Model 2100.
Liquid standards are supplied with analyses traceable to UKAS
national primary standards (analysed by LGC Limited).
Certified liquid standards have a shelf life of 2 years from the
date of analysis, and their caps are fitted with security seals. The
values we make on a regular basis are 35, 50, 140 and 200
microgram/100 ml air. For current stock levels, refer to the table
below. Liquid standards can be delivered by road transport
worldwide, however the shipping cost can quickly become prohibitive.
If you do not require certified standards, please consider our
Dry Alcohol
Standards which are suitable for air freight.
Liquid standard batches are made to order, with the cost of
certifying them spread across the batch. The price per bottle is
around £25, depending on the batch size.
| Type of standard |
Stock |
Batch Number |
Expiry Date |
Analysis Result |
| 35μg/100ml air |
64 |
97E35 |
2 April 2016 |
88.9 +/- 0.6mg/100ml
(Target = 89.33) |
| 50μg/100ml air |
20 |
94E50 |
27 March 2015 |
127.3 +/- 0.6mg/100ml
(Target = 127.61) |
| 140μg/100ml air |
43 |
96E140 |
3 February 2016 |
356.0 +/- 1.1mg/100ml
(Target = 357.32) |
| 200μg/100ml air |
20 |
95E200 |
13 November 2015 |
508.5 +/- 1.6mg/100ml
(Target = 510.46) |
Dry Alcohol Standards
Conventional liquid calibration standards for breath analysers
are more than 99% water. For customers further afield where the
total weight of a shipment would be excessive, we have developed an
'instant' version to which 500 ml of water is added to generate the
calibration standard. Please note that Dry Alcohol Standards require
a suitable breath alcohol simulator such as the
Guth Model
2100 in order to be used correctly.
DAS can be supplied to any value up to 70 micrograms ethanol per
100 ml air, have a recommended shelf life of 1 year, and their lids
are fitted with a security seal. They cannot be supplied certified.
They are suitable for up to 10 uses in a single simulator.
These have a minimum order quantity of
10 (per concentration required).
Please click here to see an instruction/information sheet for DAS.

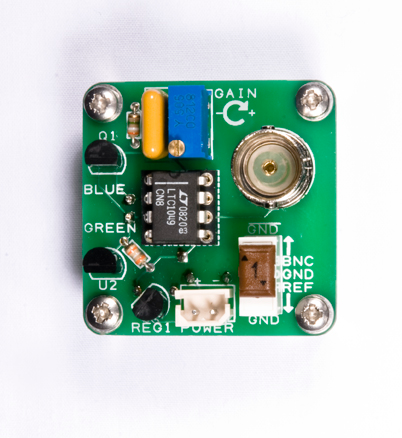

These circuit boards are intended to assist your development
program, providing you with a convenient amplified output from our
sensors. They provide output of up to 3.75V with a 9V supply (not
included).
The sensor and power connections receive
Molex crimp housing 50-37-5023 - a 9V battery connector with
this housing is supplied with the board, and we will include a
suitable quantity of connector leads with housings if sensors are
ordered at the same time as the board.
Please read the
User Guide or
contact us
for further information.
| Product |
Code |
|
Price |
| Interface circuit board, for type 3 breath alcohol
sensors |
3-CBBA3 |
|
£50.00 |
| Interface circuit board, for type 4 breath alcohol
sensors |
3-CBBA4 |
|
£50.00 |
| Interface circuit board, for type 5 breath alcohol
sensors |
3-CBBA5 |
|
£50.00 |
| Interface circuit board, for economy formaldehyde
sensors |
3-CBFE5 |
|
£50.00 |
| Interface circuit board, for premium formaldehyde
sensors |
3-CBFP5 |
|
£50.00 |

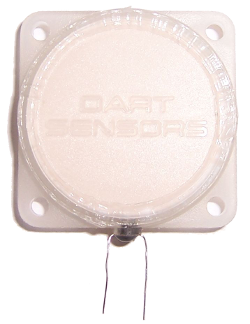

We can supply a wide range of sizes and shapes of fuel cell wafers
for incorporation into a sensor of a customer's design. The sizes
and shapes available are listed below. Please note that the actual
size of the wafers is slightly less than the stated value. If a
specific formulation and/or size is not listed below, please go to
the
quote request form and enter your requirements in the box
provided.
Other sizes can be made available on request.
There are five options of electrolyte available.
- Types 1, 2 and 3 may be suitable for interlocks, we would
supply these for the customer to try out on their particular
application to determine which is best.
- Type 4 is for a "normal" temperature range, i.e. where the
sensor might intermittently be exposed to a maximum of 50°C, and
the results should be obtained through integration of the output
signal.
- Type 5 is suitable for low humidity environments, with the
result being obtained again through integration.
- Type 5 can be used up to 65°C if the result is obtained
through peak measurement.
There is a minimum order quantity of 1,000 (and
minimum annual purchase of 10,000) unless you are buying for
development purposes.
We supply wafers for customer assembly
into their own housings for use in their own products only. No
licence is given to resell sensors containing our wafers and any
attempt to do so may result in termination of supply.
11mm square
14mm circle
21mm x 8mm rectangle
16mm circle
19mm circle
22mm square
32mm circle
|
