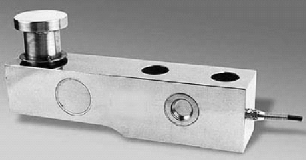

名称:悬臂梁称重传感器  型号:GX-2



  材质:合金钢


接线方式:





技术指标:





主要技术指标 单 位 技术指标
灵敏度 mV/V 2±0.01
非线性 %FS  ±0.02
滞  后
重复性 0.01
蠕  变 %FS/30min ±0.02
零点输出 %FS ±1
零点温度系数 %FS/10℃ ±0.02
额定输出温度系数
输入电阻 Ω 385±10
输出电阻 Ω 350±3
绝缘电阻 ≥5000
供桥电压 V 10(DC/AC) MAX:15(DC/AC)
温度补偿范围 -10~+50
允许温度范围 -20~+60
允许过负荷 %FS 120
连接电缆 mm Ф5×6000(10000)
连接方式 输入:红(+)黑(-) 输出:绿(+) 白(-)

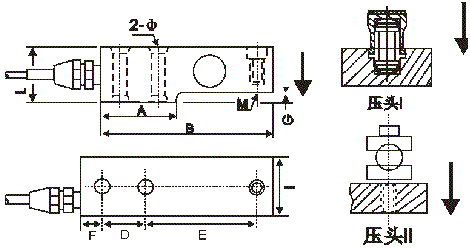

外形尺寸:





量程
t
尺寸:SEZE mm
A B Φ D E F G I L M
0.2,0.5,1.0,1.5,2.0 58 130 13.5 25.4 76.2 15.7 1.7 32 32 M12×1.75
2.5,4.5 85 171 20.5 38.1 95.3 18.5 2.5 42.9 42.9 M18×1.5
10 133 280 28 82.5 139.5 26 7 60 67
20 153 318 34 89 159 32 12.5 70 82.5
