WYW22微型自恢复系列(外置弹簧)线性位移传感器

行程 10-100mm

一、产品介绍:

WYW22 微型 自恢复系列的线性位移传感器用于空间受限情况下的位移和长度测量。铝制外壳做阳极电泳处理,外观靓丽,耐腐蚀性强 . 由于内部采用导电塑料,产品可以在流畅运行的基础上输出低噪顺滑信号。这种传感器通过外置弹簧实现自动恢复功能,所以连接方式非常简单,只需要把测头接触在被测目标就可以了。归因于电阻轨道的线性修刻技术,提供给您的不仅是合乎要求的线性度,而且可以随您所愿的将电阻修刻到您指定的数值,例如 5678Ω或者8765Ω

二、技术参数:

可用电性行程

10~100mm

电性总行程

11~101mm( 可用行程上加 1mm)

机械行程

15~105mm( 可用行程上加 1mm)

总长度

115~295mm

直径

18*18mm

电阻

10~25mm 1K Ω ,50~100mm 5 K Ω

线性度

≤ 0.1%

工作电压

24VDC

输出信号

0~5V,0~10V,4 ~ 20mA

工作温度

-50℃--+150℃

振动频率

5 ~ 2000HZ

使用速度

10m/s max

震动系数

20g

冲击系数

50g

寿命

>100*1000000ycles

防水防尘能力

IP65

接口

滚珠测头或者滚动轴承测头

三、接线定义

1 号棕色为电源正极, 2 号黑色为信号线, 3 号蓝色为电源负极

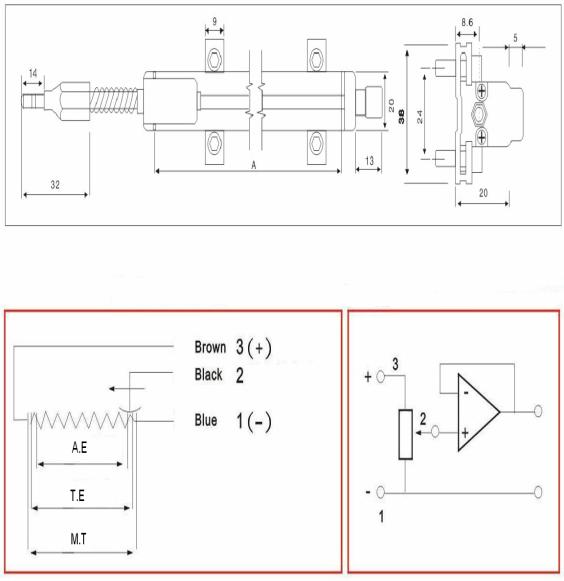

四、机械尺寸图

声明:

以上表中所列数据,是在环境温度 25 ℃,相对湿度 52% ,传感器作为分压器使用时(电刷电流不超过 1 μ A )的情况下的测试结果
