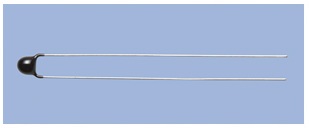

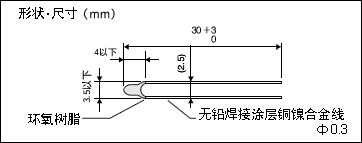

压力传感器   半导体加速传感器 三菱热敏电阻   三菱压敏电阻   三菱天线  三菱浪涌吸收器  EMI滤拨器 热敏电阻  三菱MITSUBISHI电子元器件选型目录   三菱MITSUBISHI热敏电阻选型目录 板载式热敏电阻 CN25，CH25系列 形状·尺寸 式样 • 电阻值容许偏差 ・・・・・・・・・ (CN25)±3%,±5% (R25) (CH25)±1%,±2%,±3%(R25)   • B值容许偏差・・・・・・・・・・・・ (CN25)±3%(B25/50) (CH25)±1%(B25/50)   • 端子电极・・・・・・・・・・・・・・・ 无铅焊接涂层铜镍合金线 • 使用温度范围・・・・・・・・・・・ -40℃〜+110℃ • 散热系数・・・・・・・・・・・・・・・ δ=0.7mW/℃ • 最大功率・・・・・・・・・・・・・・・ P=59.5mW 特 点 • 小型、高精度。 • 温度循环特性优异。 特性 CN25 系列 型 号 电阻值 R25 B 值 B25/50 B 值 B25/85 热响应时间常数(秒) R-T DATA PDF CSV 3G501 500Ω 3,450K 3,488K 14 3G102 1kΩ 3,450K 3,488K 12 6D102 3,930K 3,941K 14 3G202 2kΩ 3,450K 3,488K 14 6D202 3,930K 3,941K 12 3G302 3kΩ 3,450K 3,488K 12 6D302 3,930K 3,941K 14 3H502 5kΩ 3,450K 3,486K 14 6E502 3,950K 4,001K 12 3H103 10kΩ 3,450K 3,486K 12 3T103 3,950K 3,989K 14 3T203 20kΩ 3,950K 3,989K 12 3U303 30kΩ 3,950K 4,025K 14 3U503 50kΩ 3,950K 4,025K 14 3U104 100kΩ 3,950K 4,025K 12 4L204 200kΩ 4,550K 4,629K 14 4L304 300kΩ 4,550K 4,629K 14 4L504 500kΩ 4,550K 4,629K 12 CH25系列 型 号 电阻值 B25/50 B 值 　 B25/85 B 值 　 热时间常数(秒) R-T DATA R25 电阻值容许偏差 ±1% ±2% ±3% PDF CSV 3G501 500Ω ○ ○ ○ 3,450K±1% 3,488K 14 3G102 1kΩ ○ ○ ○ 3,450K±1% 3,488K 12 6D102 ○ ○ ○ 3,930K±1% 3,941K 14 3G202 2kΩ ○ ○ ○ 3,450K±1% 3,488K 14 6D202 ○ ○ ○ 3,930K±1% 3,941K 12 3G302 3kΩ ○ ○ ○ 3,450K±1% 3,488K 12 6D302 ○ ○ ○ 3,930K±1% 3,941K 14 3H502 5kΩ ○ ○ ○ 3,450K±1% 3,486K 14 6E502 - ○ ○ 3,950K±1% 4,001K 12 3H103 10kΩ ○ ○ ○ 3,450K±1% 3,486K 12 3T103 ○ ○ ○ 3,950K±1% 3,989K 14 3T203 20kΩ ○ ○ ○ 3,950K±1% 3,989K 12 3U303 30kΩ ○ ○ ○ 3,950K±1% 4,025K 14 3U503 50kΩ ○ ○ ○ 3,950K±1% 4,025K 14 3U104 100kΩ ○ ○ ○ 3,950K±1% 4,025K 12 4L204 200kΩ - ○ ○ 4,550K±1% 4,629K 14 4L304 300kΩ - ○ ○ 4,550K±1% 4,629K 14 4L504 500kΩ - ○ ○ 4,550K±1% 4,629K 12 　 　 热敏电阻 采用本公司独有材料实现高精度温度检测的热敏电阻。 可满足表面贴装型/引脚型/传感器型的各种需要的形状。 表面贴装型 引脚型 用途分类 形状分类 表面贴装型 硬盘驱动器的温度补偿电路、CD・DVD刻录用光学头、电池组的温度控制等、途适用于各种温度检测回路。 高精度、小型化、高温耐热产品阵容。 形式名 形状 寸 尺 使用温度范围 电阻值(R25) B 值(B25/50) TZ05 1005 -40℃〜+150℃ ±0.5〜1％ ±0.3％ TD05, TD11 1005〜1608 ±1〜3％ ±1〜2％ TX03, TX05 0603〜1005 -40℃〜+125℃ ±0.5〜1％ ±0.3％ TH03, TH05, TH11, TH20 0603〜2012 ±1〜3％ ±1〜2％ TN・TC05, TN・TC10, TN11, TN・TC20 1005〜2012 ±5〜10％ ±3〜5％ MN18, MH18 φ1.35×3.5mm -40℃〜+150℃ ±1〜5％ ±1〜3％ FH05, FH10 0.32×0.32mm、0.55or0.60×0.55or0.60mm -40℃〜+125℃ ±1〜3％ ±1％ 引脚型 适用于电池组的温度控制、电子体温计、汽车用途等的温度检测电路。 拥有树脂涂层品种和玻璃外壳品种。 形式名 形状 使用温度范围 电阻值(R25) B 值(B25/50) CN25, CH25 -40℃〜+110℃ （CN25）±3〜5％、（CH25）±1〜3％ （CN25）±3％、（CH25）±1％ RM16, RH16 （RM16）±3〜5％、（RH16）±1〜3％ （RM16)±3％、（RH16）±1％ BN35 -20℃〜+80℃ ±1〜3％ ±1％ BM22, BM38 -40℃〜+100℃ ±1〜3％ ±1％ BF05 ±1〜3％ ±1％ GR15, GR25 -40℃〜+300℃（+150℃） ±1〜5％ ±1〜3％ GA13, GH13 GA20, GH20 -40℃〜+300℃（+150℃） （GA13/GA20） ±3〜5％、 （GH13/GH20 ）±1〜3％ （GA13/GA20） ±3％、 （GH13/GH20） ±1％ 用途分类 类别 形状 系列名 室内空调 CN25/CH25 室内空调 RM16/RH16 光通信模块 FH05/FH10 电池组 CN25/CH25 电池组 RM16/RH16 电池组 BN35 电池组 BM22/BM38 电池组 BF05 热敏传感器 拥有适应家电、汽车用等各种需要的形状。 长短引脚线、追加接头等均可应付。 形状分类 用途分类 形状分类 系列名 形状 用途 使用温度范围 热反应时间常数 ACA30, ACA35 空调气温、遥控器 -30〜＋100℃ 〔大气中〕 （ACA-30）25秒 （ACA-35）50秒 ACH-18 空调换热器 -30〜＋100℃ 〔水中〕 5秒 ACH-40・42・45・60 空调换热器 -30〜＋100℃ 〔水中〕 （ACH-45）5秒 （ACH-40、 ACH-42）4.5秒 （ACH-60)10秒 ACD-45 空调排管 -30〜＋130℃ 〔水中〕 5秒 CAE-60 汽车空调 -30〜＋100℃ 〔水中〕 4秒 WDS-60 洗衣机、干燥机 -30〜＋150℃ 〔水中〕 10秒 STS-40, STS-50, STS-51 测量表面温度 （STS-40） -30〜＋110℃ （STS-50、STS-51） -40〜＋150℃ 〔铝快上〕 （STS-40）18秒 （STS-50）22秒 （STS-51）27秒 IBS-25 热水器 -30〜＋105℃ 〔水中〕 0.8秒 HBS-45 温水器 -30〜＋100℃ 〔水中〕 3秒 RFG-70 冰箱 -40〜＋80℃ 〔水中〕 25秒 WTS-15 温水冲洗座便器 -30〜＋105℃ 〔水中〕 0.5秒 请询问如上所述以外的式样。 用途分类 类别 形状 系列名 空调 ACA-30、ACA-35（气温用） 空调 ACH-18、 ACH-40/ACH-42/ACH-45/ACH-60（换热器） 空调 ACD-45（排管） 冰箱 RFG-70 洗衣机、干燥机 WDS-60 热水器・温水器用 IBS-25 热水器・温水器用 HBS-45 温水冲洗座便器用 WTS-15 测量表面温度 STS-40/STS-50/STS-51 采用本公司独有材料实现高精度温度检测的热敏电阻。 可满足表面贴装型/引脚型/传感器型的各种需要的形状。
