菲涅尔透镜(二)


常用菲涅尔透镜尺寸规格选择总表涅菲尔透镜选购资料1 菲涅尔透镜选购资料2 菲涅尔透镜选购资料3 菲涅尔透镜选购资料4菲涅尔透镜选购资料5 Ф30mm以下半球形系列 Ф30mm以上半球形系列 方形透镜系列 圆片状透镜系列特殊形状系列 特殊功能系列红外测温仪专用菲涅尔透镜 菲涅尔透镜总目录(总表)












型号:8801-1   型号:8801-2   型号:001
焦距:27     焦距:27     焦距:21
角度:120°   角度:120°   角度:120°
距离:8m     距离:8m     距离:10m
尺寸:Ф55   尺寸:Ф55   外径:Ф55 内径:Ф44














型号:7709-1   型号:7709-2   型号:8202-6
焦距:7.6   焦距:5     焦距:20
角度:90°   角度:89°   角度:160°
距离:5m     距离:5m     距离:7m
尺寸:Ф21   外径:Ф17 内径:Ф15 尺寸:31×26×23.7H















型号:8102-2   型号:8102-4   型号:8604
焦距:15     焦距:15     焦距:18
角度:360°   角度:360   角度:360
距离:7m     距离:7m     距离:6m
外径:Ф49 内径:Ф37 外径:Ф43内径:Ф36 外径:Ф51 内径:Ф35.5
















型号:8002-1   型号:8003-1   型号:8003-2
焦距:10.5   焦距:10.5   焦距:10.5
角度:100°   角度:100°   角度:100°
距离:5m     距离:5m     距离:5m
尺寸:Ф23   规格:Ф23   规格:Ф23
















型号:8005   型号:8002-3   型号:8731-1
焦距:10.5   焦距:12     焦距:16.8
角度:100°   角度:120°   角度:130°
距离:6m     距离:10m   距离:8m
外径:Ф23 内径:Ф22 外径:Ф24   外径:Ф45.2 内径:Ф41.7

3mm光敏电阻 5mm光敏电阻 MI3-P
MI5-P 菲涅尔透镜-平板 菲涅尔透镜-球面


红外感应透镜 (Fresnel lens) 是由聚烯烃材料注压而成的薄片,镜片表面一面为光面,另一面刻录了由小到大的同心圆,它的纹理是利用光的干涉及扰射和根据相对灵敏度和接收角度要求来设计的,透镜的要求很高,一片优质的透镜必须是表面光洁,纹理清晰,其厚度一般在 1mm 左右,特性为面积较大,厚度薄及侦测距离远。 专业生产红外感应透镜:7601-15,7703,7706,7707-1,7704-2,7804,7805,7903,7904,7803,7905,7707-5,7708-1,7704-2B,8603-4B,8031,7707-15,8031,8403-3,8003-1C,9002,7709-6,7709-7,2814,8140,8160,8180,8109,7601-48100,8100P,8921,8035,8201-9,8220,8037,8015,8650,8650P,8308-1,8308-2,8308-3,8308-4,8120-1,8120-2,8120-3,8120-4,8240,8222,8208,8280,8360,7708-9,7809-5,8801-1,8801-2,8801-3,7709-1,8102-2,8102-4,8003-1,8003-2,001,2091,8731-1,1,8202,8204-1,8605-2,8605-3,7707-7,8702-1,8801-1,8719,8603-3,8603-4,8603-5,8310,8120,8761-1,7803,8731-1,8001-1,8001-2,8002-1,8745-2,8708-4,7610-1,8202-6,8001-1,8001-2,8501-2,8309-,8709SM,NL-01,NL-02,8020,8006,8134,8135,8136,8014,8019等二百多款,距离可达5-40米! (也可按客户的尺寸要求订做或开模)

产品名称:滤光片
产品类别:光学辅料滤光片


滤光片(光敏电阻用)光学特性:红外光截止带宽,透射率低,有效阻止红外光线,提高光敏感性。采用进口 0.55mm 超薄光学玻璃,透光性及平整度好,解决受红外光截止不彻底而引起的闪烁不稳定问题。
规格参数:

编号

规格尺寸

材质


1

3mm镀膜滤光片

光学玻璃

滤光片

2

4mm镀膜滤光片

光学玻璃

3

5mm镀膜滤光片

光学玻璃

4

3mm蓝玻滤光片

光学玻璃

5

4mm蓝玻滤光片

光学玻璃

6

5mm蓝玻滤光片

光学玻璃

精准尺寸以实物为准

产品名称:电阻套
产品类别:光学辅料及配件


光敏电阻套用在安防摄像头上,能有效的起到遮挡可见光的作,具有耐高温耐低温、耐磨损、耐压、耐酸碱;防滑、防震、防腐蚀、绝缘、密封、导热、抗老化不容变型等特点,本产品采用环保材料包装,小包装 1000PCS;避免硬物割划伤电阻套。
规格参数:

编号

规格尺寸

材质


1

5X13双孔

硅胶

电阻套

2

6X8.5双孔

硅胶

3

6X9双孔

硅胶

4

6X11双孔

硅胶

5

6X13双孔

硅胶

6

6X15双孔

硅胶

7

7X8.5双孔

硅胶

8

7X9单孔

硅胶

9

7X9双孔

硅胶

10

7X11双孔

硅胶

11

7X13双孔

硅胶

12

7X15双孔

硅胶

产品名称:防水罩
产品类别:光学辅料及配件
规格参数:

编号

规格尺寸

材质


1

11高开口





2

13高开口





3

8高不开口





4

11高不开口





5

13高不开口



产品名称:贴片光敏电阻EKPSMD021系列
产品类别:贴片光敏电阻
产品型号:EKPSMD021


材料:    符合ROHS指令、无铅无镉
包装:    特制滤光环氧树脂封装
贴片光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。本产品采用0805封装,一盘3000PCS.

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

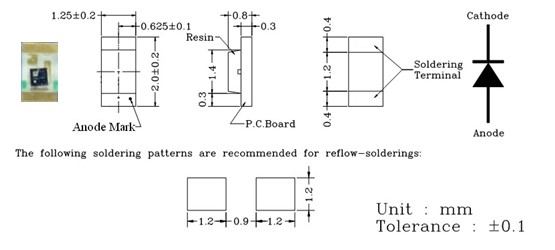

结构示意图:
贴片光敏电阻0805

极限参数Ta=25℃:

特性参数

符号

额定值

单位

正向击穿电压

Vdd

70

反向击穿电压

-Vdd

7

最大功耗

PD

100

毫瓦

工作温度

Topr

-25~+70

储存温度

Tstg

-25~+80

焊接温度(5秒)

Tsol

260

光电特性Ta=25℃:

参数

符号

测试条件

最小

典型

最大

单位

亮电流

EKPSMD021

IssVdd=5V

Rss=1K

Vdd=5V, Ev= 10Lux



80



微安

Vdd=5V, Ev= 20Lux



140



Vdd=5V, Ev= 100Lux



500



暗电流

Idrk

Vdd=5V, Ee= 0 2





10

纳安

光谱灵敏度

λ



450~1050

纳米

饱和压降

Vdd-Vss





0.3



反应时间(上升)

tr

Vdd=5V, Rss=1K



3.2



微秒

反应时间(下降)

tf



4.8



微秒

品名称:贴片光敏电阻EKPSMD3528系列
产品类别:贴片光敏电阻
产品型号:EKPSMD3528


材料:    符合ROHS指令、无铅无镉
包装:    特制滤光环氧树脂封装
贴片光敏电阻是常见的一种传感器,当光子冲击接合处就会产生电流,最简单的光敏传感器是光敏电阻。从而调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。本产品一盘3000PCS.

产品特点:

特制滤光环氧树脂封装、光谱响应特性类似于人眼、随光照度变化线性输出、具有一定的温度稳定性、低暗电流,低工作照度、符合ROHS指令/无铅/无镉

主要应用:

调节背景光,如电视,PDA,照相机,LCD/LED显示器和移动电话等,控制玩具和照明设备。

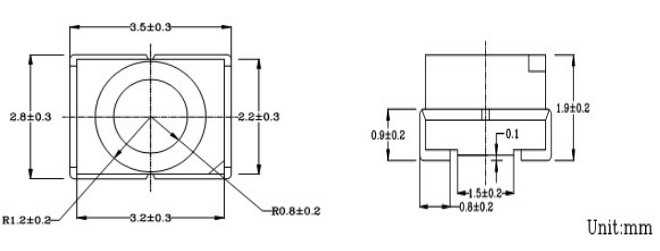

结构示意图:
贴片光敏电阻EKPSMD3528

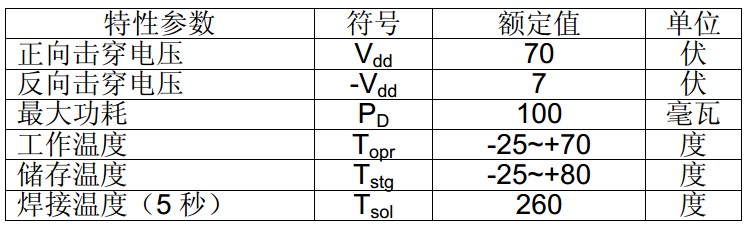

极限参数Ta=25℃:
贴片光敏电阻EKPSMD3528

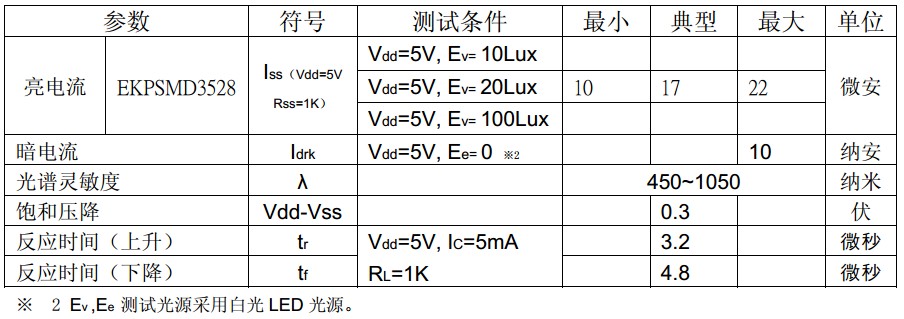

光电特性Ta=25℃:
贴片光敏电阻EKPSMD3528
