安防消防产品 防盗报警产品 安防IC 防盗报警IC 防盗报警电路 防盗报警配件 安防配件安防传感器

防盗报警传感器

高可靠微波(多普勒)感应探测模块(百片以内每片28元)

   本产品可广泛应用于类似自动门控制开关、安全防范系统、ATM自动提款机的自动录像控制系统、火车自动信号机等,需要自动感应控制的场所。这是一种标准的10.525GHz微波多普勒雷达探测器,这种探测方式与其它探测方式相比具有如下的优点:1、非接触探测;2、不受温度、湿度、噪声、气流、尘埃、光线等影响,适合恶劣环境;3、抗射频干扰能力强;4、输出功率仅有5mW,对人体构不成危害;5、远距离:探测范围超过20米。
   多普勒原理简介:多普勒理论是以时间为基础的,当无线电波在行进过程中碰到物体时,该电波会被反射,反射波的频率会随碰到物体的移动状态而改变。如果无线电波碰到的物体的位置是固定的,那么反射波的频率和发射波的频率应该相等。如果物体朝着发射的方向移动,则反射回来的波会被压缩,就是说反射波的频率会增加;反之,当物体朝着远离发射的方向移动时,反射回来的波的频率会随之减小,这就是多普勒效应。这种现象在日常生活中会经常遇到,比如一辆鸣笛的警车从你身边高速通过时,你听到的声音的频率是变化的:当警车高速接近你的时候,(与静止声源相比)声音传输的时间缩短,频率升高。当警车远离你的时候,声音的传输时间拉长,频率降低。图1是它的外观图

高可靠微波感应探测模块图1

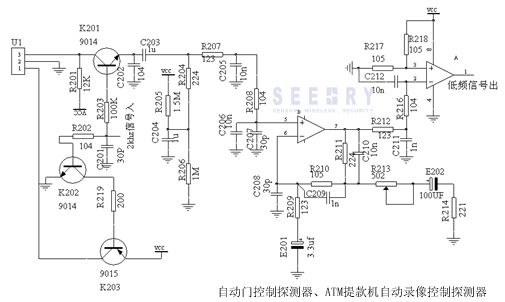

应用实例一:自动门控制、ATM提款机自动录像控制

    本电路作用距离4-15米连续可调,和热释电红外探测器相比,具有抗强光干扰,探测距离远,不受温、湿度影响等优点。
电路原理简述:图中U1是微波感应探测器模块,通过K202,K203,R202,R219向模块提供2kHz 的脉动电源(能产生频率为2khz 高电平宽度为20uS的电路很多,如使用反向器CD4069、lm555 等),K201在U1起作用期间导通,把U1输出的反应物体移动的低频信号选通输出, C202为采样保持电路, 保证信号的连续和完整。由LM358组成的两极低通放大电路把U1的输出放大,在LM358的1脚输出。可调电阻R213 用于调整一级放大器的增益,调整R213的大小可以调整探测距离。

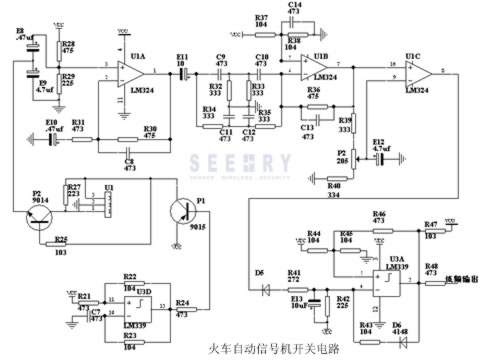

应用实例二:火车自动信号机开关电路

    作用距离:1-9米连续可调。这种电路的抗干扰能力更强,调整范围更大,可以应用于野外和条件较为恶劣的场所使用。
原理简述:上图是一个完整的应用电路,U3D(LM339)及周围相关元件组成2kHz 低占空比振荡器,P1,P2 提供脉动电源和选通。E9为采用保持电容,反应物体移动的低频信号经过LM324 A、B 及周围元件组成的低通放大电路放大后,到由LM324 C 及周围相关元件组成的比较器。C9-C12,R32-R35组成的低通滤波网络虑除工频干扰信号。由U3A组成的延时电路保证了发现物体移动后电路有相当时间的稳定输出。 由U1A及相关元件组成的第一级放大电路,其增益A1A≈R30/R31=375/473=78.7;第二级放大器由U1B及相关电路组成,放大增益A1B≈R36/(R35+R34)=475/943=50;两级放大的增益为A=78.7×50=3935,即为36db。由U1C及R39、R40、P2、E12组成的电压比较器,把前级放大的信号变换成脉冲信号,再由U3A及相关元件组成的延时电路延时输出。
调整P2可以改变探测距离的大小,改变R41、E13、R42的大小可以调整输出时间的长短。

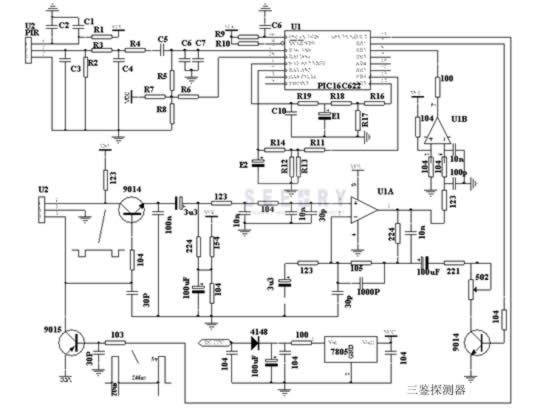

应用实例三:三鉴探头

    原理概述:三鉴是指红外主导、微波辅助、单片机智能处理(PIR/MW/AI)的综合探测技术,当被动红外发现目标后启动微波检测电路,当两种信号均有效并通过单片机智能处理符合报警输出条件时,由单片机给出报警信号。
    电路简析:本电路中被动红外(PIR)信号经滤波后直到单片机的比较器的输入口17、18脚,比较器把红外头感应到的信号直接转换为脉冲信号,数字信号经MPU PIC16C622A 的处理,利用软件可以进行出、入识别以及干扰的虑除。RB1输出2kHz占空比为5%的脉冲(宽度为20uS),驱动P2给微波探测器提供脉冲电源。微波探测器的低频输出通过P1选通输出到C101采用保持电容上。反应物体移动的低频信号经U1A及相关元件组成的可编程运算放大器放大,再经U1B组成的比较器进行电平转换,转换后的脉冲信号到PIC16C622 的RB3脚输入到MPU。
    当红外发现目标后,RB1输出高电平,三极管K3导通,由U1A组成的可编程放大器的增益由100倍增加到10000倍左右,微波探测器电路开始工作,MPU开始检测物体移动信号。MPU通过对PIR信号分析,可以判断出红外源的出入情况,以此可以排除热空气以及非热源移动物体的干扰(如飘动的窗帘、转动的电扇等),同时综合微波探测器的信号,可以排除多种热源的干扰。
合理的MPU数学模型和编制科学的软件,可以识别出体重小于20kg宠物。基本上可以消除宠物的引起的误报。
本电路中改变P1的大小,可以改变放大电路的增益,从而调整微波电路的探测距离。




可视对讲,安防语音 IC

型 号

功 能 说 明

应用领域

封装形式

资料

LK -11A

电话铃声

安防

COB

资料

LK-11B

bibi 、叮叮、叮咚、报警声

安防

COB

资料

LK-12

单音叮咚:一声,二声,三声

可视对讲,安防

COB

资料

LK-13

双音:致爱丽斯

可视对讲,安防

COB

资料

LK-14

英文门铃: dingdong+Hello,is any body home

安防

COB

资料

LK-15

阿拉伯门铃: dingdong+ 阿拉伯文

安防

COB

资料

LK -511M

双音:叮咚二声

可视对讲,安防

DIP-8

资料

LK-1990

双音:叮咚、叮叮、

致爱丽斯

可视对讲,安防

COB

资料

LK-08A

和弦音: 8 曲,内含叮咚、布谷鸟叫、世界名曲

可视对讲,安防

COB

资料

LK-16/20

双音: 16/20 曲,内含各种自然界声音 + 歌曲

可视对讲,安防

COB

资料

LK-3710

单声报警 IC

门磁报警

COB

资料

LK-9561

四声报警(四选一)

可视对讲,安防

COB

资料

LK-305/A/B/C

四声报警 +2 灯( 4 键)

安防

COB

资料

LK-08

四声报警(警车、消防车、救护车、枪声)

安防

DIP-8

资料

LK-110-4

四声报警(顺序播放)

汽车、摩托车报警

DIP-8

资料

LK-110-6

六声报警(顺序播放)

汽车、摩托车报警

DIP-8

资料

LK-732-01

TG1 :对不起,现在线路正忙,请稍后再拨

TG2 :您好,请拨分机号码,查询请拨零

可视对讲,安防

COB

资料

RT0100

单声报警

安防

DIP-8

资料

RT0608

6 声报警(顺序输出)

安防

DIP-8

资料

RT0618

6 声报警( 6 键 6 音不同组合)

安防

DIP-16

资料

RT0301/0302

叮咚 / 叮咚、叮咚

安防

DIP-8

资料

RT2820D

鸟叫声 + 叮咚

安防

DIP-14

资料

报警系列

品名 型号 频率 功能
A263 报警系列 --- 门窗报警IC,可直接干簧管,可免一个电晶体
A265 报警系列 --- 六声报警IC,通电响(有软音功能)用户可自选6声中的任一种或多种声音,用于汽车、摩托车报警或报警喇叭
A266-A/B 报警系列 --- 四声报警,五键,可推2LED
A268 报警系列 --- 警报声,可推1LED(适用于防盗器)
CIR0608 报警系列 --- 六声报警IC,用于汽车、摩托车报警或报警喇叭
A6450 报警系列 --- 四种声音选择,可外接三极管推喇叭,多功能选择

LP7608B

品名: 六音报警IC
功能描述: 可产生六种不同报警声;CMOS制程,静态功耗低;内置RC振荡;
封装形式: CHIP;DIP8;COB
资料下载: 点此打开 “注:另存为下载”


LP7618B:

品名: 六音报警IC
功能描述: 自动断电设计;内置RC振荡线路;可设定声音出现之先后顺序;CMOS设计,静态功耗低;
封装形式: CHIP;DIP16;COB
资料下载: 点此打开 “注:另存为下载”



  LP5168:

品名: 电话报警控制IC
功能描述: 新一代电话报警IC;智能控制系统;可配合红外探头进行无线电话报警;
封装形式: DIP28;SOP28
资料下载: 点此打开 “注:另存为下载”


LP6168:

品名: 电话报警LCD液晶显示IC
功能描述: LCD液晶显示驱动IC,可用于电话报警液晶显示和其它应用液晶显示的场合;
封装形式:
资料下载: 点此打开 “注:另存为下载”


LP710C:

品名: 单音报警IC
功能描述: 两种按键模式;ON/OFF与LEVEL HOLD;外接电感驱动压电蜂鸣片输出;直接驱动LED显示;
封装形式: CHIP;COB
资料下载: 点此打开 “注:另存为下载”


LP7210:

品名: 音效IC
功能描述: 三种音效(飞机声,机枪声,摩托车声)可驱动LED;
封装形式: CHIP;COB
资料下载: 点此打开 “注:另存为下载”


LP7100B:

品名: 单音报警IC
功能描述: 警报喇叭专用;CMOS设计,低功耗;(同RT0100兼容);
封装形式: CHIP;COB;DIP8;SOP8
资料下载: 点此打开 “注:另存为下载”

1、门磁防盗报警专用IC;
LP710C门磁防盗报警电路,可免一只电晶体。
2、3态编解码类IC;
LP801遥控编码电路,与LP802配对。与PT2262兼容,DIP18封装。
LP802遥控解码电路,与LP801配对。与PT2272兼容,DIP18封装。
3、门铃/报警类IC;
LP1200-01 四种门铃声音乐电路,
LP1600-01/02 叮咚+流水鸟,叮咚+欢迎光临+报警
LP1610-01 十二首/八首可选音、锁定播放。(电脑选曲)
LP1630-01 八通道高音质十六首/十二首/八首可选音、锁定播放。
4、汽车摩托车报警IC;
LP7100 单声报警,与RT0100兼容。DIP8封装。
LP7608 六音报警,与RT0608兼容。DIP8封装。
LP7618 用户可选六音报警,与RT0618兼容。DIP16封装。
5、语音类IC;LP1500-01/02 叮咚+多种欢迎/问候语音词
6、家电控制类IC;
LP803-01/02/03 传统35MM相机马达控制,有防红眼、自动闪光、
打印日期、自动拍照等功能。
7、汽车仪表类IC;
8、音效类IC等;
LP2100 飞机声+摩托车+机枪声;
一、气体传感器

NIS-09C 日本烟雾传感器 适合家居烟雾火灾报警

NIS-05A 日本烟雾传感器 模拟量离子感烟探测器

SC0069 台湾烟雾传感器 适合家居烟雾火灾报警

NAP66E 酒精传感器 醉酒度测试仪器

NAP21A 二氧化碳传感器 家居二氧化碳检测

NAP-50/55A 燃气传感器 家庭燃气泄漏报警

NAP-505 电化学一氧化碳 CO泄漏报警

TGS813 燃气传感器 家庭燃气泄漏报警

TGS825 检测硫化氢有毒气体报警

TGS832 氟利昂 适用于氟利昂检测器

KE-25/50 氧气传感器

SC0003 民用超底价位燃气传感器

等系列民用级、工业级、半导体、电化学传感器

二、热释电红外感应器件及配套电路

RE200B 适合感应开关及报警器

KDS209 适合感应开关及报警器

PD532/632 适合中档或高档感应开关及报警器

SB05-82 四元红外线探头

LHI958/878 适合中档或高档感应开关及报警器

BISS0001 DIP/SMD封装,低功耗,直流运用

BM8072(WT8072) DIP封装,低功耗,直流运用

CS9803GP 采用CMOS工艺制造底电流。与WT8072相兼容,DIP16脚封装。

HT7610A/B DIP封装,低功耗,直流运用

三、火焰、紫外线传感器

R2868 日本产火焰UV探测传感器 用于火灾报警装置

C3704 火焰UV探测模快

G5842 SMD紫外线探测

四、微波多普勒无线探测模快

HB100 物体移动探测10.525HZ 用于自动门、报警器等自动化产品

HB200/510 物体移动探测10.687HZ 用于高档报警器等自动化产品

TWH9250 雷达探测模快 用于家庭防盗报警

TWH9251 雷达探测模快 用于家庭防盗报警

982 微波多普勒效应模快



All PIR ICs feature:

Direct Interface to PIR sensor
Two-stage differential amplifier-filter
Amplifier-filter characteristics externally programmable
Noise rejection circuitry
Programmable on-time
Single, Dual pulse modes
LED indicator output

PIR Sensor Interface….  (16 Pins)
LS6501LP, LS6501LP-S, LS6501LP-SW
Last Updated: 09/08/06
Selectable dead time
Ambient light inhibit
Regulated 5V for PIR Sensor
Triac/Relay output interface for AC/DC applications
Ideal for triac or relay controlled indoor occupancy sensors and outdoor
Motion-triggered lighting providing energy savings, security and convenience.

PIR Sensor Interface….  (16 Pins)
LS6505, LS6505-S
Last Updated: 09/28/06
Selectable dead time
Triac output interface
Three selectable modes
Mode operation is determined by the 3-state Operation Select input.


Op Sel Input Mode A Mode B* Mode C
Logic 1
On
(1)
(3)
Open
Auto
No change
Auto
Logic 0
Off
(2)
(4)


  1. A Momentary logic 1 causes On condition and starts Auto operation. 15 seconds after Auto operation times out, Auto operation terminates.
  2. A momentary logic 0 causes Off condition.
  3. A momentary logic 1 causes On condition and starts Auto operation.
  4. A momentary logic 0 terminates Auto operation and causes Off condition. After 8 seconds, Auto operation resumes.

*Note: Mode B is compliant with California Title 24

Wall switch sensors are adaptable to 3-way operation with a remote switch.
Ideal for wall and ceiling mounted occupancy sensors providing energy savings and convenience.


PIR Sensor Interface…. (14 Pins)
LS6511, LS6511-S
Last Updated: 09/06/06
Concurrent pulse mode
5V Shunt Regulator
Direct relay drive
Very low quiescent current
Ideal for security systems; automatic doors; motion-triggered remote monitoring (for cameras, etc.)
