   K00J  15元/块

   可将高电压(40V以下)变换成较低电压(5,6,9,12,15V),输出电流最大500mA,静态耗电3mA,效率80%,功率1W,体积:12×22×32mm

详细资料


    K1A5J  38元/块

    输入电压最高50V,输出电流1.5A,功率10W,输出电压有 (5V,6V,9V,12V,15V,24V,或定制),工作频率500KHz.

详细资料


    K3AJ   60元/块

    性能同K1A5J,输出电流3A,功率20W,输入电压最高40V

详细资料


    K5AJ  150元/块

    可将20-35V的直流电转换成12V,最大输出电流5A

详细资料

K系列三端开关稳压器

 由我厂推出的K系列三端稳压器,实际上就是直流变换直流的微型高速开关电源,内部采用单芯片电路设计和进口贮能元件,质量稳定可靠,能够长时间连续工作,而无需外加散热器,选用K系列器件能将输入电压进行升高,降低或反转(产生负压),省却了产生多路电压的复杂性,降低了电子线路的设计难度和受电源电压的局限,其功能是常规器件所无法实现的,属目前新型的电源管理部件,在K系列三端开关稳压器中含有以下三大类器件。

KJ型三端开关稳压器(降压型)

开关式降压型器件,其功能等同于目前的7800系列稳压器,但性能却异,7800系列的效率低于50%,而KJ系列的器件则高于80%,即降低了前级电源的成本,在使用时,同样的功率下,不需要7800系列所必需的散热器,节省了线路板空间,器件的性能指标见表1,外型及引脚见图1

最高输入电压

40V

最低输入电压

3V

最大输出电流

500mA

静态耗电量

3mA

开关频率

100KHZ

输出电压波纹

100mVp-p

工作效率

80%

工作温度

0℃~70℃

外形尺寸

12x22x32mm

表1

      器件 性能

7806

三端开关式稳压器

输出电压

6V

6V

静态耗电

4.2 mA

2.5 mA

接入负载后

输入电流

147 mA

90 mA

输出电流

139 mA

139 mA

工作效率

50%

80%

表2



引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm。

由于KJ型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图2,电容的取值与输出电流和输出电压波纹有关,见注1,现货可供品种如下:K05J(5V)、K06J(6V)、K09J(9V)、K12J(12V)、K15J(15V)、K24J(24V)。另可定做2.5V~35V之间的任一电压值,并接受500 mA~8A各级输出电流的定做。

KJ型三端开关稳压器与7800系列三端稳压器的性能比较见图3,实验结果见表2。

KS型三端开关稳压器  (升压型)

    开关式升压型器件,以起独特的升压并稳压功能,可广泛适用于工作电压比电源电压高的电路中,对减少电路设计的难度和提高灵活性,降低电源成本起很大作用,其升压功能是三端稳压器所无法实现的。

    器件的性能见表3,外形及引脚见图4。

    引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm

    由于KS型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图5,电容的取值与输出电流和输出电压波纹有关,见注1,KS型的静态电流与输入电压成反比,输入电压越高,静态电流越小,器件的输出电流公式Io=0.625X输入电压U1/输出电压U0

最高输入电压

40V



最低输入电压

2.5V



静态耗电量

3~10mA



最大输出电流

见公式



开关频率

100KHZ



输出电压波纹

100mVp-p



工作效率

80%



工作温度

0℃~70℃



外形尺寸

12x22x32mm

表3





    现货可供品种如下:K05S(5V)、K06S(6V)、K09S(9V),K12S(12V)、K15S(15V)、K24S(24V)。另可定做3V~35V之间的任一电压值,并接受500 mA~5A各级输出电流的定做。

    KF型三端开关稳压器(反压型)

    开关式反压型器件,以其独特的产生负压并稳压功能,可广泛适用于需要负压的电路中(如双电压供电的电路),对减少电路设计的难度和提高灵活性,降低电源成本起很大作用,其反压功能是三端稳压器所无法实现的。

    器件的性能见表4,外形及引脚见图6。

    引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm

    由于KF型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图7,电容的取值与输出电流和输出电压波纹有关,见注2。KF型的静态电流与输入电压成反比,输入电压越高,静态电流越小,器件的最大输出电流100 mA。

    现货可供品种如下:K05F(-5V)、K06F(-6V)、K09F(-9V),K12F(-12V),另可定做-3V~-30V之间的任一电压值,并接受100 mA~3A各级输出电流的定做。

4

最高输入电压

40V

最低输入电压

2.5V

静态耗电量

3~10mA

最大输出电流

100 mA

开关频率

100KHZ

输出电压波纹

100mVp-p

工作效率

70%

工作温度

0~70

外形尺寸

12x22x32mm



    注1:电路中C1、C2的取值对输出电流和输出电压波纹影响很大,取值越大,输出电流越大,波纹系数越小,故在空间允许情况下,应加大C1,C2的取值,一般为10μ~1000μ之间,电容耐压为使用电压的1.5倍。

    注2:KF型C1,C2取值应按注1的原则,并应注意KF型电路中的C2正极应接地。

    注3:在各种三端开关稳压器通电使用前,必须先接入C1、C2,否则将影响电路正常工作。

    注4:如使用图8所示滤波电路,输出电压波纹将大大降低,KF型电路请注意C0的极性。

    注5:如需要其它规格的电源管理器件或滤波电路请与本厂联系。

TX1A5J  1.5A开关式系列稳压器

 每个电子装置能否稳定可靠的工作,在很大程度上决定于它们的电源,作为一个好的电源,应该能够承受输入电压的波动和干扰,并为电路提供稳定的电压和足够的电流输出.这里向您介绍我厂的TX1A5J开关式稳压器.

TX1A5J是以大功率开关IC K2560为核心,并有高品质的外围器件支持,电路简洁,极大限度的保证了整机的可靠性.在电路中设置了各种保护功能:1.开机软起动.2.过热保护.3.过流保护.有效的保证异常情况时电源和负载的安全.输出,输入端采用插针方式,能直接将TX1A5J焊接在电路板上,这样能够减小因导线过长而造成的电路的不稳定性和驱动能力下降.

TX1A5J既可应用于工作条件恶劣的机动车供电,发电机输出电路.也可用于各种精密的电子线路中,是一种用途广泛,高效节能的新型电源.

开关系列稳压器K5AJ(K3AJ)

注:K3AJ 只有体积与电流没有5AJ大,其他指标与5AJ相同。
    每个电子装置能否稳定可靠的工作,在很大程度上决定于它们的电源,作为一个好的电源,应该能够承受输入电压的波动和干扰,并为电路提供稳定的电压和足够的电流输出。这里向您介绍我厂的K5AJ开关式稳压器。
         K5AJ是以大功率开关IC为核心,并加有高品质的大功率开关器件支持,电路简洁,极大限度的保证了整机的可靠性。在电路中设置了各种保护功能:1,开机软起动。2,过热保护。3,过流保护。有效的保证异常情况时电源和负载的安全。输出,输入端采用台湾生产的DT-126型接线端子,能够承受大电流和高温的考验,板上的散热器可以保证电源长时间连续工作。
        K5AJ既可应用于工作条件恶劣的机动车供电,发电机输出电路,也可用于各种精密的电子线路中,是一种用途广泛,高效节能的新型电源。现已被装备在多种电器设备上。

K5AJ技术指标:
1, 最高输入电压:40V(可定制60V)
2, 静态电流:25mA 左右
3, 最大输出电流:5A
4, 最大输出功率:60W(4A15V)
5, 电源转换效率:85%



6, 开关频率:500KHz
7, 过热保护:150℃
8, 过流保护:6A
9, 纹波抑制比:56dB
10,工作温度:-20℃~+85℃

    K5AJ电源无外壳,板上有四个定位孔,可安装在各种电子设备中。体积:100㎜(长)×60㎜(宽)×53㎜(高)。板的两侧各有一只端子,其中IN+:输入正极,IN-:输入负极,OUT+:输出正极,OUT-:输出负极。输出电压常规有:5V,6V,9V,12V,24V。用户可定制5~30V之间的任一电压值。
    K5AJ的应用相当简单,请参考以下应用举例:

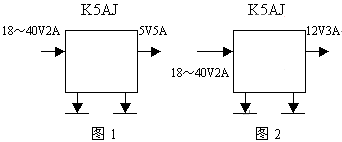

    图1电路可用于单板机,数控板,TTL电路。
    图2电路可用于LED数显板,机车电路。



    注意事项:
1,K5AJ由于需要约10mS的启动时间,故应先给电源加电,而后再加负载。
2,线路板敷铜面焊装有各种贴片器件,不得随意调动,更换.以免损坏电源或负载。
3,输入和输出电线应尽量粗些,否则会因阻抗加大造成工作不正常或输出能力下降。
4,如需其他大,中,小功率的升压型,降压型,反转型直流电源,请与我厂联系。
5,我厂提供K5AJ在使用过程中的技术支持。

开关系列稳压器K5AJ(K3AJ)

注:K3AJ 只有体积与电流没有5AJ大,其他指标与5AJ相同。
    每个电子装置能否稳定可靠的工作,在很大程度上决定于它们的电源,作为一个好的电源,应该能够承受输入电压的波动和干扰,并为电路提供稳定的电压和足够的电流输出。这里向您介绍我厂的K5AJ开关式稳压器。
         K5AJ是以大功率开关IC为核心,并加有高品质的大功率开关器件支持,电路简洁,极大限度的保证了整机的可靠性。在电路中设置了各种保护功能:1,开机软起动。2,过热保护。3,过流保护。有效的保证异常情况时电源和负载的安全。输出,输入端采用台湾生产的DT-126型接线端子,能够承受大电流和高温的考验,板上的散热器可以保证电源长时间连续工作。
        K5AJ既可应用于工作条件恶劣的机动车供电,发电机输出电路,也可用于各种精密的电子线路中,是一种用途广泛,高效节能的新型电源。现已被装备在多种电器设备上。

K5AJ技术指标:
1, 最高输入电压:40V(可定制60V)
2, 静态电流:25mA 左右
3, 最大输出电流:5A
4, 最大输出功率:60W(4A15V)
5, 电源转换效率:85%



6, 开关频率:500KHz
7, 过热保护:150℃
8, 过流保护:6A
9, 纹波抑制比:56dB
10,工作温度:-20℃~+85℃

    K5AJ电源无外壳,板上有四个定位孔,可安装在各种电子设备中。体积:100㎜(长)×60㎜(宽)×53㎜(高)。板的两侧各有一只端子,其中IN+:输入正极,IN-:输入负极,OUT+:输出正极,OUT-:输出负极。输出电压常规有:5V,6V,9V,12V,24V。用户可定制5~30V之间的任一电压值。
    K5AJ的应用相当简单,请参考以下应用举例:
    图1电路可用于单板机,数控板,TTL电路。
    图2电路可用于LED数显板,机车电路。



    注意事项:
1,K5AJ由于需要约10mS的启动时间,故应先给电源加电,而后再加负载。
2,线路板敷铜面焊装有各种贴片器件,不得随意调动,更换.以免损坏电源或负载。
3,输入和输出电线应尽量粗些,否则会因阻抗加大造成工作不正常或输出能力下降。
4,如需其他大,中,小功率的升压型,降压型,反转型直流电源,请与我厂联系。
5,我厂提供K5AJ在使用过程中的技术支持。


   K00S  15元/块

   可将低电压(2.5V以上)变换成高电压(5,6,9,12,15V),输出电流=0.8X输入电压/输出电压,静态耗电为3-10mA,体积:12×22×32mm

详细资料


    K1A5S   45元/块

    性能同K00S系列,最低输入电压5V,输出电流1.5A

详细资料


    K5AS   250元/块

    12V直流转换成24V直流,I=5A,P>100W,体积:75×100×65mm.

详细资料

K系列三端开关稳压器

 由我厂推出的K系列三端稳压器,实际上就是直流变换直流的微型高速开关电源,内部采用单芯片电路设计和进口贮能元件,质量稳定可靠,能够长时间连续工作,而无需外加散热器,选用K系列器件能将输入电压进行升高,降低或反转(产生负压),省却了产生多路电压的复杂性,降低了电子线路的设计难度和受电源电压的局限,其功能是常规器件所无法实现的,属目前新型的电源管理部件,在K系列三端开关稳压器中含有以下三大类器件。

KJ型三端开关稳压器(降压型)

开关式降压型器件,其功能等同于目前的7800系列稳压器,但性能却异,7800系列的效率低于50%,而KJ系列的器件则高于80%,即降低了前级电源的成本,在使用时,同样的功率下,不需要7800系列所必需的散热器,节省了线路板空间,器件的性能指标见表1,外型及引脚见图1

最高输入电压

40V

最低输入电压

3V

最大输出电流

500mA

静态耗电量

3mA

开关频率

100KHZ

输出电压波纹

100mVp-p

工作效率

80%

工作温度

0℃~70℃

外形尺寸

12x22x32mm

表1

      器件 性能

7806

三端开关式稳压器

输出电压

6V

6V

静态耗电

4.2 mA

2.5 mA

接入负载后

输入电流

147 mA

90 mA

输出电流

139 mA

139 mA

工作效率

50%

80%

表2



引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm。

由于KJ型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图2,电容的取值与输出电流和输出电压波纹有关,见注1,现货可供品种如下:K05J(5V)、K06J(6V)、K09J(9V)、K12J(12V)、K15J(15V)、K24J(24V)。另可定做2.5V~35V之间的任一电压值,并接受500 mA~8A各级输出电流的定做。

KJ型三端开关稳压器与7800系列三端稳压器的性能比较见图3,实验结果见表2。

KS型三端开关稳压器  (升压型)

    开关式升压型器件,以起独特的升压并稳压功能,可广泛适用于工作电压比电源电压高的电路中,对减少电路设计的难度和提高灵活性,降低电源成本起很大作用,其升压功能是三端稳压器所无法实现的。

    器件的性能见表3,外形及引脚见图4。

    引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm

    由于KS型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图5,电容的取值与输出电流和输出电压波纹有关,见注1,KS型的静态电流与输入电压成反比,输入电压越高,静态电流越小,器件的输出电流公式Io=0.625X输入电压U1/输出电压U0

最高输入电压

40V



最低输入电压

2.5V



静态耗电量

3~10mA



最大输出电流

见公式



开关频率

100KHZ



输出电压波纹

100mVp-p



工作效率

80%



工作温度

0℃~70℃



外形尺寸

12x22x32mm

表3





    现货可供品种如下:K05S(5V)、K06S(6V)、K09S(9V),K12S(12V)、K15S(15V)、K24S(24V)。另可定做3V~35V之间的任一电压值,并接受500 mA~5A各级输出电流的定做。

    KF型三端开关稳压器(反压型)

    开关式反压型器件,以其独特的产生负压并稳压功能,可广泛适用于需要负压的电路中(如双电压供电的电路),对减少电路设计的难度和提高灵活性,降低电源成本起很大作用,其反压功能是三端稳压器所无法实现的。

    器件的性能见表4,外形及引脚见图6。

    引脚功能:P1,输入端;P2,地;P3,输出端;脚距:5.08 mm

    由于KF型器件的集成度很高,外围电路非常简单,只需在前后级各接入一只电解电容即可,见图7,电容的取值与输出电流和输出电压波纹有关,见注2。KF型的静态电流与输入电压成反比,输入电压越高,静态电流越小,器件的最大输出电流100 mA。

    现货可供品种如下:K05F(-5V)、K06F(-6V)、K09F(-9V),K12F(-12V),另可定做-3V~-30V之间的任一电压值,并接受100 mA~3A各级输出电流的定做。

4

最高输入电压

40V

最低输入电压

2.5V

静态耗电量

3~10mA

最大输出电流

100 mA

开关频率

100KHZ

输出电压波纹

100mVp-p

工作效率

70%

工作温度

0~70

外形尺寸

12x22x32mm



    注1:电路中C1、C2的取值对输出电流和输出电压波纹影响很大,取值越大,输出电流越大,波纹系数越小,故在空间允许情况下,应加大C1,C2的取值,一般为10μ~1000μ之间,电容耐压为使用电压的1.5倍。

    注2:KF型C1,C2取值应按注1的原则,并应注意KF型电路中的C2正极应接地。

    注3:在各种三端开关稳压器通电使用前,必须先接入C1、C2,否则将影响电路正常工作。

    注4:如使用图8所示滤波电路,输出电压波纹将大大降低,KF型电路请注意C0的极性。

    注5:如需要其它规格的电源管理器件或滤波电路请与本厂联系。

K1A5S开关型升压器

    本产品隶属三端开关稳压电源系列。
    它可以将输入电压提升至较高电压,如12V升至24V,且能够有1.5A的输出电流。
    K1A5S的使用很简单,只需输入足够功率的直流电压,即可得到所需的较高电压。
    K1A5S最低输入电压:5V 最高输出电压:35V 用户可定做此范围内的任意电压值。
    K1A5S最大短时输出:2A 常规连续输出小于1.5A

  K1A5S体积:长51mm×33mm×33mm,自带散热器
    K1A5S最高工作温度80℃,最大功率比:入50W/出40W。
    效率:压差较小,效率较高,一般在70~85%

图 一(OUT GND IN )
图 二

IN:输入
GND:地
OUT:输出
注:本产品性能提高,外形改进不再另行通知

K5AS开关型升压器

    K5AS属于开关型DC/DC转换电路,可以将低压直流电提升到较高的电压,电路中采用国外专用开关电源器件,性能稳定可靠,电路附带的散热器保证电源长期稳定的工作。在电路中已含有滤波电容和快速整流二极管等外围器件,在使用时只需接入必要的导线即可。

    电源的最低输入电压5V,但建议设定在10V以上,否则会影响电源的输出能力。最高输入电压不得超过35V或输出电压否则会影响电路的正常工作甚至会烧毁器件。

    电源的功率标称80W,工作效率75%。但这两项指标取决于输出和输入电压的比值,比值越大效率越低输出功率越小。也就是输出输入电压越接近电路的工作效率越高功率越大。比如同样输入电压12V,升18V可到4.2A,升24V时为3A,30V时2.2A。

    电源的输出电压可根据用户需要在出厂时设定在10V~35V范围,当有特殊需要可指定能升到55V电压的产品。

    由于升压电路的前级电流较大,使用时应提供足够的功率以保证电路能发挥正常的效用,输入电流和输出电流的关系:

    输出电流=工作效率×(输入电压/输出电压)×输入电流。

    电源的工作温度:-20˚C~85˚C,散热器的温度较高属正常现象。

    电源采用端子形式:见图1。

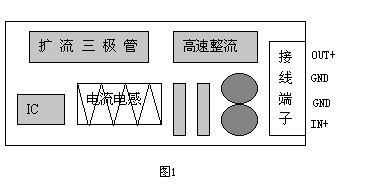

   图一

图二

    图中:IN+:电源输入;OUT+:电源输出;GND:地

    图2是应用电路,只要照此接入直流电即可。



    注意事项:

1,电源的前后级电流较大,应使用直径较粗的导线。

2,在使用时应先给电源通电后接负载以减轻电源压力。

3,注意输入和输出的正负级绝对不能接错,否则会造成电源的永久损坏。
