  SUNSTAR 系列超声波感应模块选择指南   微波传感器微波感应开关微波感应灯选择指南  SUNSTAR系列红外感应模块感应开关感应灯选型手册

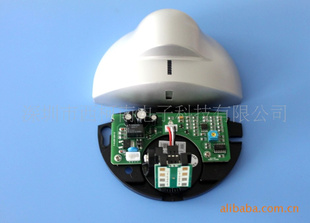

工业自动门感应器、微波自动门感应器

实现技术 : 微波及微波处理器

发射频率 : 24.125GHz

发射功率 : <20dBm EIRP

> 更多内容

自动门传感器

MC420S具有超强的抗电磁干扰能力,因而在生产过程有较强的防静电特性,工作期间的稳定性非常良好、工作寿命长等特点。

> 更多内容


工业自动门感应器、微波自动门感应器


实现技术 : 微波及微波处理器

发射频率 : 24.125GHz

发射功率 : <20dBm EIRP

发射频率密度 : <5mW/cm2

最大安装高度 : 4.5米

安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)

检测范围(安装高度=2.2米) : 8米(宽)×4m(深)

检测模式 : 运动

最小检测速度 : 5cm/s(沿传感器纵轴)

电源电压 : 12V至30V AC +/- 10%(50Hz至60Hz); 12V至36V DC

功 耗 : <2W(VA)

继电器输出(无初始电位)

最大接点电压 : 42V AC-60V DC

最大接点电流 : 1A(电流)

最大切换功率 : 30W(DC)/60VA(AC)

保持时间 : 1.0 秒

温度范围 : -20℃至+55℃

防护等级 : IP54

抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC

外壳材料 : ABS塑料

外壳颜色 : 黑色、银灰色、蓝灰色

外形尺寸 : 14cm(宽) ×5cm(高)×4.8mm(深)



自动门传感器




MC420S说明书

   MC420S(微波移动探测模块)应用多普勒现象感测移动的X-波段微波传感器。电路的电介质谐振稳定FET振荡器的持性提供了在CW模式或低负载循环脉冲式环境下全天候稳定的工作性能。平衡混合器加强了灵敏度和可靠性,广泛应用于防盗、双鉴探测器、自动感应门、自动感应灯、交通测速、智能化控制、医疗等领域。

技术参数:

l      发射
发射频率 10.525GHz
频率设置误差精度 5MHz
输出功率(最小) 13dBm EIRP
工作电压 5V+0.25V
工作电流DC5VCW 33Ma max
启动时间 3uSec
噪音 5u Vrms
l      Typical
谐波发射   -20dBm
脉冲工作模式 平均电流(频率2K、发射占空比2% 1.8mA  typ
l      接收
灵敏度(10Db S/N ratio3Hz80Hz带宽 -86dBm
3Hz80Hz带宽杂波 8uV
增益 8dBm
垂直面3dB波束宽度 42
水平面3dB波束宽度 85

规格:46×40×8mm (长、宽、高)

其他

MC420S具有超强的抗电磁干扰能力,因而在生产过程有较强的防静电特性,工作期间的稳定性非常良好、工作寿命长等特点。



注意

探测范围取决于目标的反射度和大小以及信噪比

10.525GHz下多普勒速度为32Hz/n.p.h

模块在摄氏-30度范围工作,但谐波有可能超出规范水平。
