SUNSTAR 系列超声波感应模块选择指南   微波传感器微波感应开关微波感应灯选择指南  SUNSTAR系列红外感应模块感应开关感应灯选型手册

微波感应模块、媒体广告机感应模块 本器件内集成微波传感器、微波模拟放大器、频率过滤电路、微波电源管理、数据微处理、控制输出口、灵敏度调节等 > 更多内容

微波感应器 实现技术 : 微波及微波处理器 发射频率 : 24.125GHz 发射功率 : ＜20dBm EIRP > 更多内容

　

传感器、微波感应器、自动门探头 实现技术 : 微波及微波处理器 发射频率 : 24.125GHz 发射功率 : ＜20dBm EIRP > 更多内容

　

　

24G自动门感应器 此产品具有较高的探测灵敏度，并可以根据需要对外界干扰源进行排除，外接任何设备都不会互相干扰。 > 更多内容

24G微波感应模块、专业自动控制模块 本产品可广泛应用于人体感应开关、自动门、自动洗手机或楼房监控报警设备等，也可配合其他设备进行二次开发。 > 更多内容

　

微波传感器、自动门感应器 作为自动门机的中心部分，微处理器内置一套集成自行监控装置,能自行检测自动门运行时所收到的任何干扰或故障信号 > 更多内容

自动门感应器、快速卷闸门传感器、微波感应器 实现技术 : 微波及微波处理器 发射频率 : 24.125GHz 发射功率 : ＜20dBm EIRP 发射频率密度 : ＜5mW/cm2 > 更多内容

　

微波感应器 实现技术 : 微波及微波处理器 发射频率 : 24.125GHz 发射功率 : ＜20dBm EIRP 发射频率密度 : ＜5mW/cm2 > 更多内容

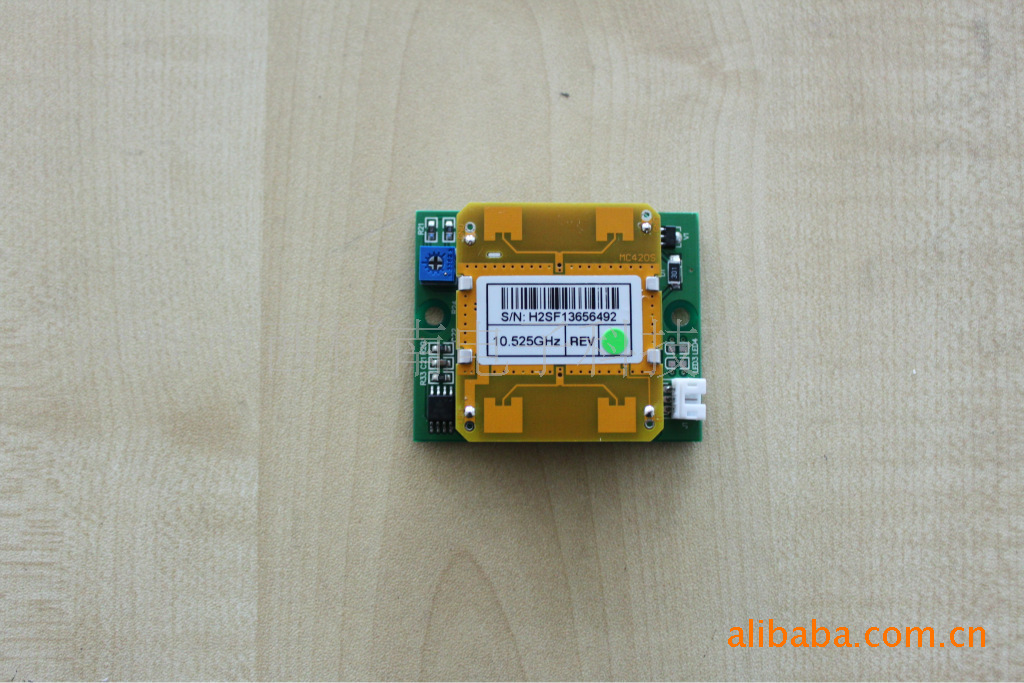

微波感应模块、媒体广告机感应模块


■基本特性

本器件内集成微波传感器、微波模拟放大器、频率过滤电路、微波电源管理、数据微处理、控制输出口、灵敏度调节等，所选电子元器件及软硬件配套设计方案实现了低功耗、高可靠性、长寿命及友好易用的输出端口，其中较小的功耗大大地降低了对电源的要求。

内置单片机可根据微波信号特征判断周边环境及微波的接收效率等数据，使用这些数据进行特有的模糊逻辑判断技术来调整微波工作间歇比例，从而实现系统一直运行在低功耗、高可靠性的最佳平衡点上。对微波信号的处理上，软件程序有工频干扰过滤、瞬态干扰过滤等功能。

ATF-730C采用高性能的微波传感器模块，其传感器的频率为10.525GHz,工作极为可靠，感应范围容易控制，避免了低频微波如2.4GHz、5.8GHz等频段的微波场强波束覆盖不均造成的感应距离不稳定等弊端。

ATF-730C微波传感器部件的平均寿命为24小时连续工作可达8年以上。

■感应距离调节

感应器右上角的蓝黄色的电位器为感应距离调节旋钮，顺时针旋转感应距离变远，反之变近。

■感应范围

通过旋转距离调节旋钮，可在1.5米到10米之间作线性调节，其有效距离会根据环境、被测人体大小、动作特征、行走方向等有所不同。

■状态指示

待机状态时，绿灯亮，输出3V高电平。报警状态时，绿灯灭，红灯亮，输出0.6V低电平。

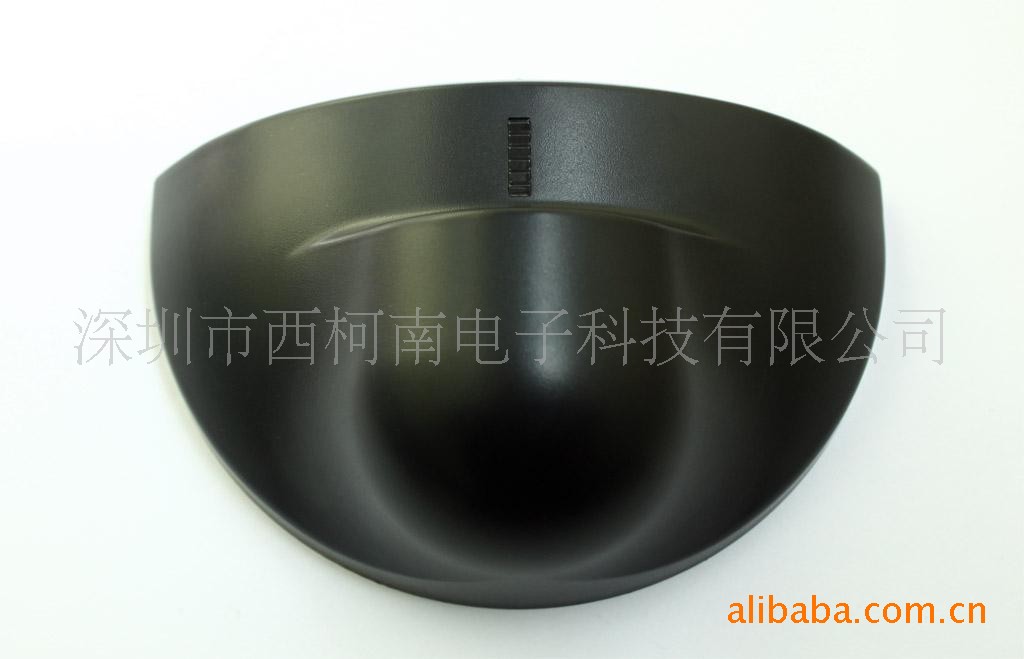

微波感应器


实现技术 : 微波及微波处理器

发射频率 : 24.125GHz

发射功率 : ＜20dBm EIRP

发射频率密度 : ＜5mW/cm2

最大安装高度 : 4.5米

安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)

检测范围(安装高度=2.2米) : 8米(宽)×4m(深)

检测模式 : 运动

最小检测速度 : 5cm/s(沿传感器纵轴)

电源电压 : 12V至30V AC +/- 10%（50Hz至60Hz）; 12V至36V DC

功耗 : ＜2W(VA)

继电器输出(无初始电位)

最大接点电压 : 42V AC-60V DC

最大接点电流 : 1A(电流)

最大切换功率 : 30W(DC)/60VA(AC)

保持时间 : 1.0 秒

温度范围 : -20℃至+55℃

防护等级 : IP54

抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC

外壳材料 : ABS塑料

外壳颜色 : 黑色、银灰色、蓝灰色

外形尺寸 : 120mm(宽) ×80mm(高)×50mm(深)

　

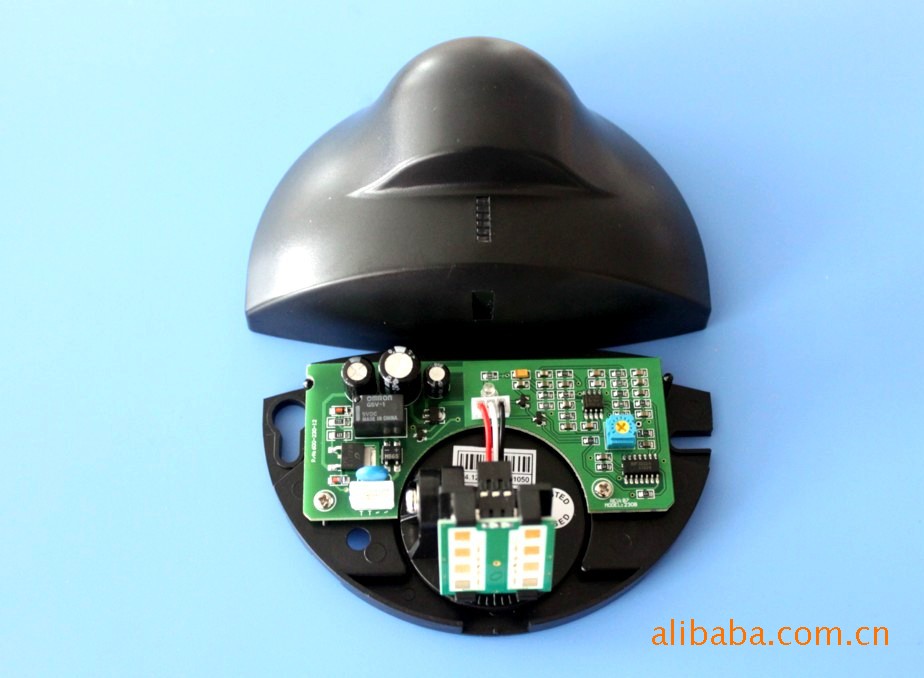

传感器、微波感应器、自动门探头

实现技术 : 微波及微波处理器 发射频率 : 24.125GHz 发射功率 : ＜20dBm EIRP 发射频率密度 : ＜5mW/cm2 最大安装高度 : 4.5米 安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向) 检测范围(安装高度=2.2米) : 8米(宽)×4m(深) 检测模式 : 运动 最小检测速度 : 5cm/s(沿传感器纵轴) 电源电压 : 12V至30V AC +/- 10%（50Hz至60Hz）; 12V至36V DC 功耗 : ＜2W(VA) 继电器输出(无初始电位) 最大接点电压 : 42V AC-60V DC 最大接点电流 : 1A(电流) 最大切换功率 : 30W(DC)/60VA(AC) 保持时间 : 1.0 秒 温度范围 : -20℃至+55℃ 防护等级 : IP54 抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC 外壳材料 : ABS塑料 外壳颜色 : 黑色、银灰色、蓝灰色 外形尺寸 : 120mm(宽) ×80mm(高)×50mm(深)
